汽车发动机涡轮增压器蜗壳结构设计

　　涡轮增压器壳体作为增压系统的核心承压部件，直接决定了废气能量的利用效率与整机增压响应速度，在车用柴油、汽油动力单元以及工程机械动力系统中都有广泛应用，其流道型线的设计精度直接影响涡轮端的做功效率，进而关联到发动机的动力输出曲线与燃油经济性表现。从实际工况来看，该部件长期承受600-900摄氏度的高温废气冲刷，同时需要承载涡轮高速旋转带来的振动载荷，因此在结构设计阶段需要充分考虑壁厚的均匀性，避免局部热应力集中导致的开裂失效，流道内壁的顺滑过渡是设计核心要点，从进气法兰端到蜗壳环形腔的截面变化需要严格匹配废气流量特性，确保不同转速下的废气都能以最优角度冲击涡轮叶片，减少气流紊流带来的能量损失。在安装边界的设计上，

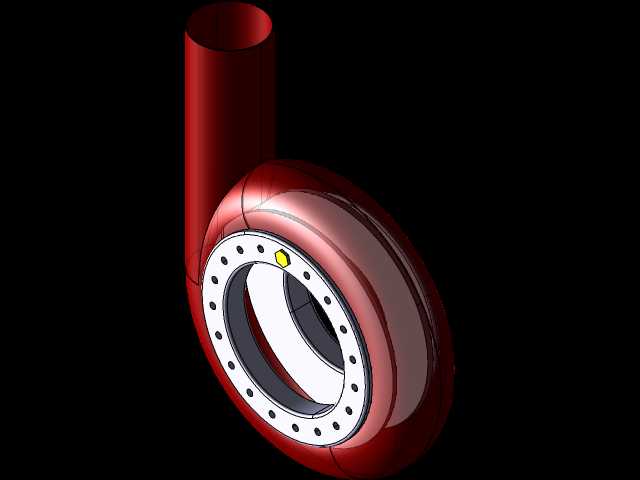

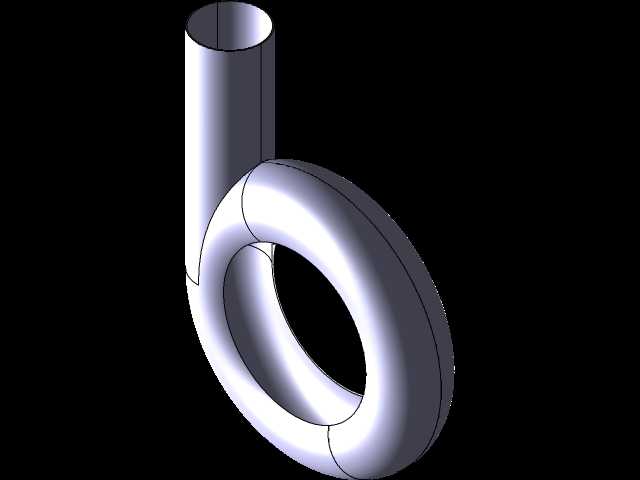

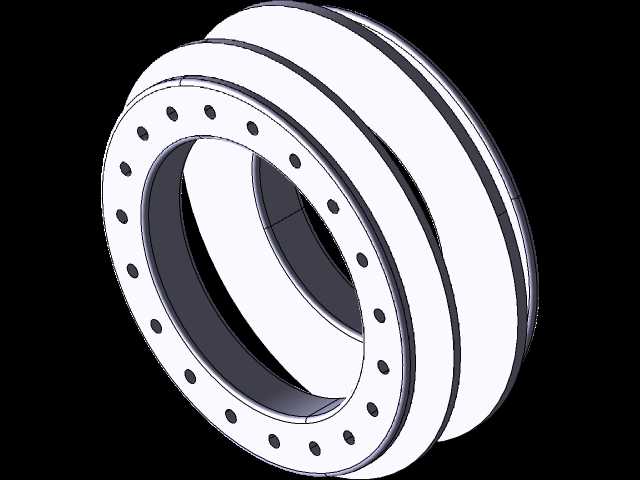

　　上端圆柱形进气接口需要与发动机排气歧管的密封法兰精准匹配，接口的圆柱度公差需要控制在0.05mm以内，保证密封垫片在高温工况下不会出现漏气问题，环形蜗壳的端面需要与涡轮中间体的安装止口配合，止口的同轴度公差直接影响涡轮转子的运转间隙，间隙过小会出现转动擦碰，间隙过大则会导致废气旁通损失，降低增压效率。设计过程中需要反复校核蜗壳不同截面的通流面积，从蜗舌位置开始沿着环形流道的360度方向，通流截面需要按照等环量原则逐步变化，确保进入涡轮叶轮的气流周向分布均匀，避免出现局部气流冲击导致的叶轮疲劳损伤。壳体的壁厚设计需要兼顾热容量与轻量化要求，过厚的壁面会导致增压器冷启动响应变慢，暖机时间延长，过薄则会在高温高压下出现结构变形，

　　通常主流乘用车用的该类壳体壁厚控制在4-6mm区间，重型柴油机应用场景下会适当提升壁厚至7-9mm，同时在法兰连接位置设置加强筋结构，分散螺栓紧固带来的局部应力。在装配维度上，该壳体需要同时对接排气歧管、涡轮中间体、废气旁通阀执行器三个核心部件，各个安装接口的位置度公差需要严格控制，旁通阀的安装座面需要保证平面度要求，确保阀门关闭时的密封性能，避免出现增压压力不足的问题。从实际应用场景出发，该类壳体的设计还需要考虑整车布置的空间限制，蜗壳的外部轮廓不能与周边的发动机悬置、冷却管路、线束等部件发生干涉，因此在建模阶段需要同步导入整车动力舱的周边数模进行间隙校核，保证最小装配间隙大于10mm，给高温工况下的热膨胀预留足够空间。

　　流道设计阶段需要结合CFD仿真结果反复调整型线，尤其是蜗舌位置的圆角与角度，不合理的蜗舌设计不仅会降低增压器效率，还会在特定转速区间产生气流激振噪音，影响整车NVH表现。壳体的进出口直径匹配需要对应发动机的排量范围，通常1.5-2.0L排量的汽油机配套的该类壳体，进气接口直径在45-55mm区间，环形蜗壳的最大外圆直径控制在160-180mm，能够兼顾低速扭矩响应与高速功率输出的需求。在结构细节上，壳体表面需要设置合理的散热筋结构，在高温集中区域提升散热效率，同时避免散热筋的方向与振动模态重合，防止出现共振断裂问题。螺栓安装孔的位置需要均匀分布在连接法兰上，螺栓的预紧力需要按照高温下的材料强度进行核算，避免长时间工作后螺栓出现应力松弛导致的密封失效。
