双轴剪切式塑料破碎设备结构设计

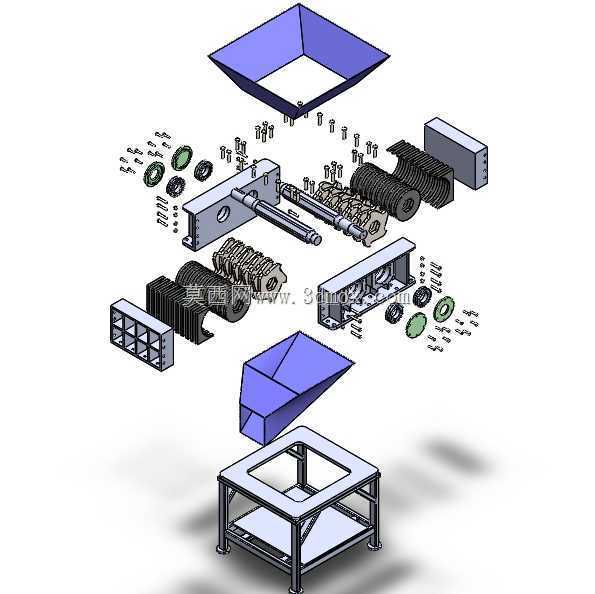

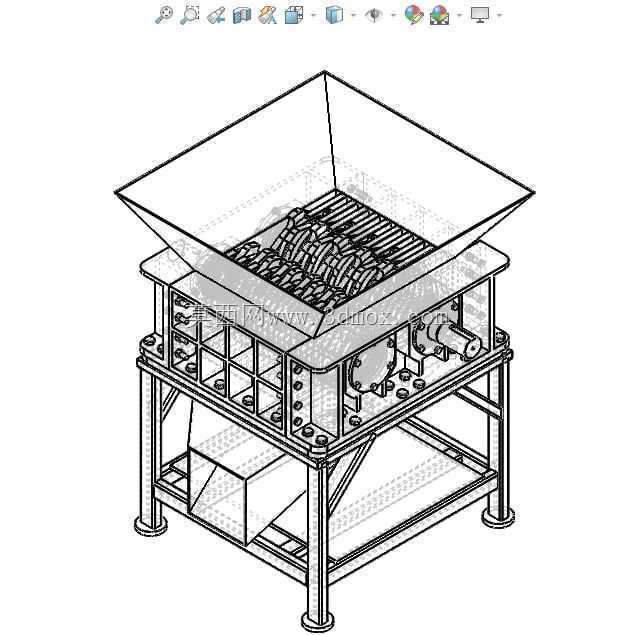

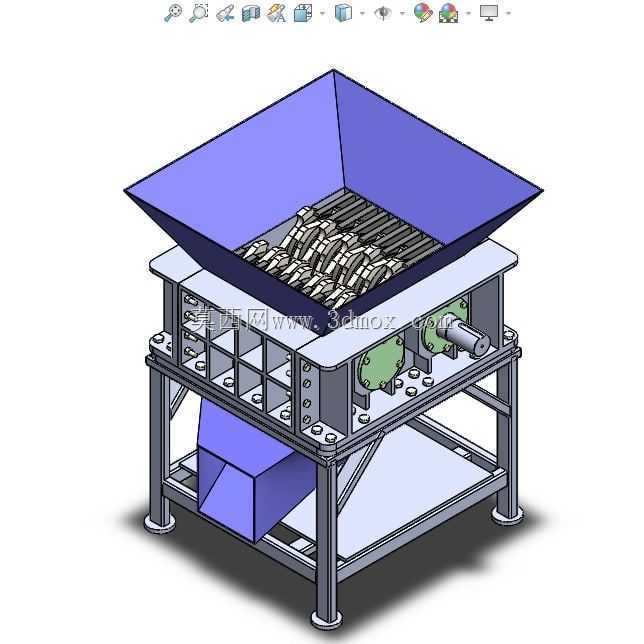

　　在废旧塑料回收再生的前端处理环节，这类双轴剪切式粉碎设备是整条处理线的核心单元，主要承担大块硬质塑料、注塑浇口料、废弃塑料型材的粗碎作业，将尺寸不规则的大块塑料物料剪切至50mm以下的均匀粒径，为后续的清洗、造粒工序提供符合进料要求的原料，广泛应用于塑料回收加工厂、注塑车间边角料回收、家电拆解废弃物处理等场景，相比单轴粉碎设备，双轴结构对韧性、硬质混杂塑料的适配性更强，不易出现物料卡滞、空转的问题。整套设备采用上下分层的模块化结构设计，上部为进料导料组件，下部为承载机架与动力安装位，中部核心为平行布置的双剪切刀轴总成。进料部分采用敞口式扩口料斗，料斗壁板采用倾斜角度设计，四个壁板的倾斜角度经过物料滑落模拟验证，

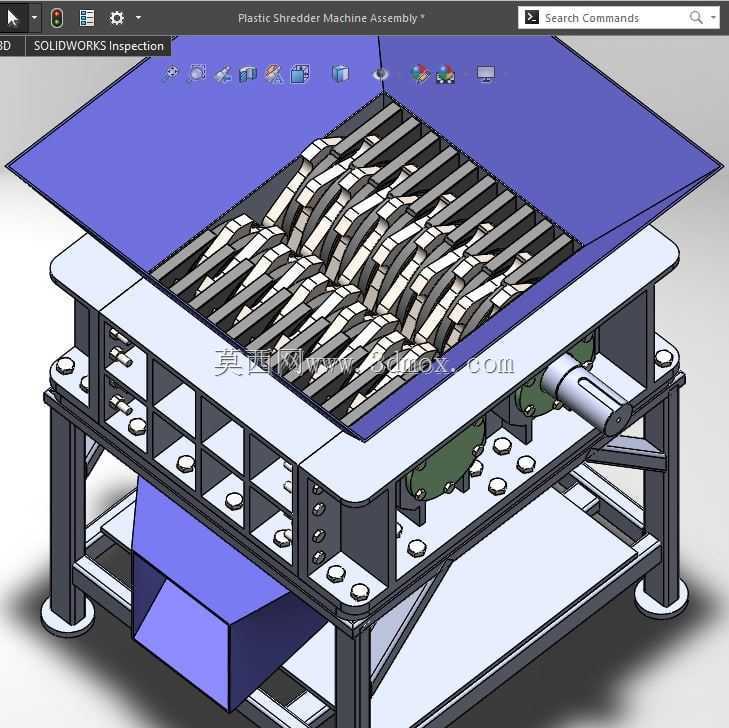

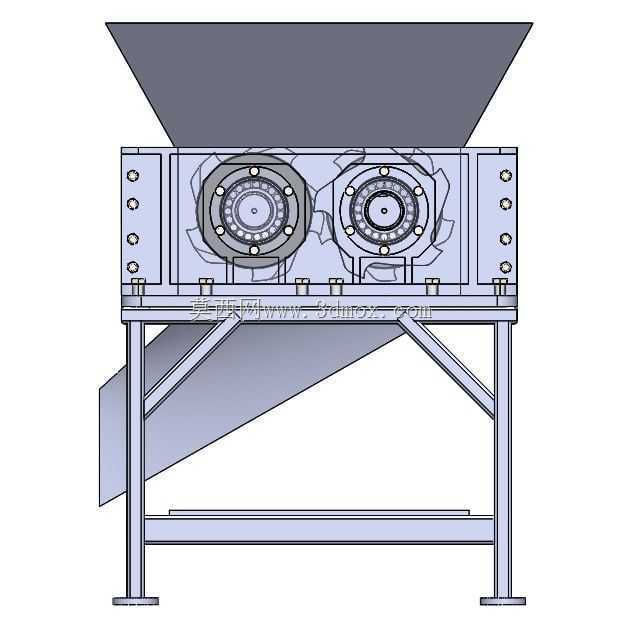

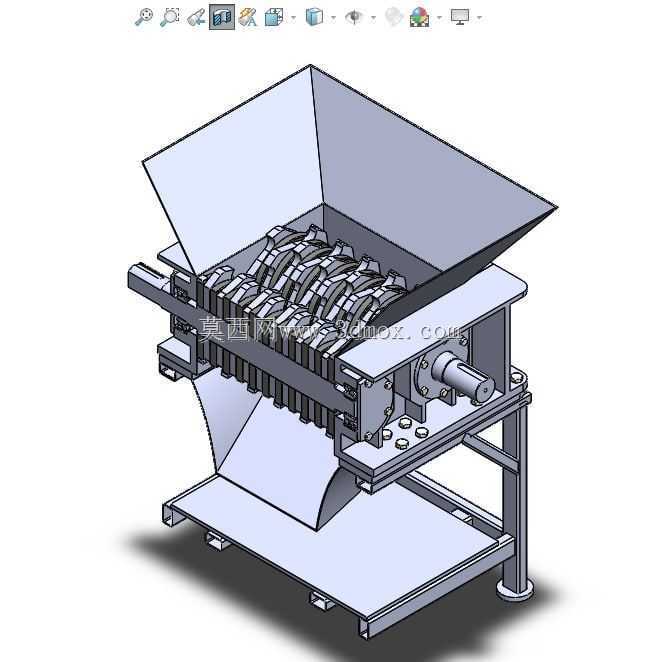

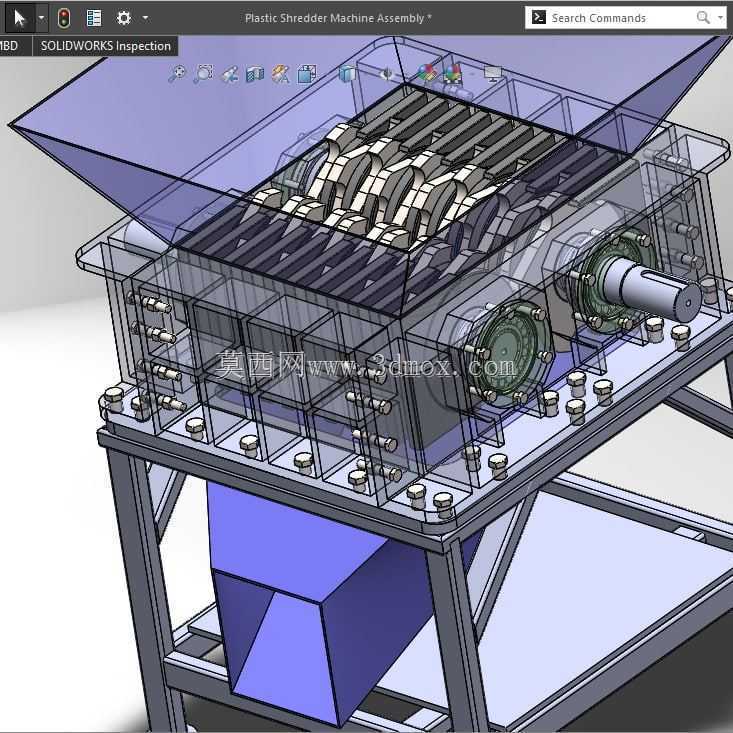

　　能够保证投入的大块塑料依靠自重顺利滑入刀轴啮合区域，不会出现物料架桥堆积的情况，料斗与中部机壳采用螺栓可拆卸连接，方便后期检修刀轴时快速拆卸料斗，露出整个剪切腔室。中部剪切腔是设备的核心功能区，两根平行刀轴通过轴承座固定在腔室两侧的安装墙板上，刀轴上交错布置有方形剪切动刀，动刀采用六角螺栓紧固在刀轴的刀座上，单块动刀磨损后可单独拆卸更换，无需整体更换刀轴，降低后期维护成本；两根刀轴的动刀呈交错啮合排布，运转时动刀之间形成持续的剪切副，对落入腔室的塑料物料形成撕扯、剪切、挤压的复合作用力，即使是厚度较大的硬质塑料块、带金属嵌件的塑料废件，也能通过低速大扭矩的剪切力完成破碎，不会出现高速粉碎时的物料飞溅、刀体崩损问题。

　　下部机架采用方管焊接框架结构，框架底部预留有动力单元的安装平面，可根据处理产能需求匹配不同功率的减速电机与传动链轮，机架上部的承托平台与中部剪切腔的底部法兰通过螺栓紧固，保证整机运行时的结构稳定性，机架底部预留有地脚螺栓安装孔，可直接固定在混凝土基础上，也可加装减震脚垫降低运行时的振动传递。整套设备的安装边界需考虑进料操作空间与出料输送空间，设备进料口顶部距离地面的高度适配人工投料或皮带机自动进料的常规高度，出料口位于剪切腔正下方，可直接对接皮带输送机或集料箱，无需额外增设导料结构；设备两侧预留的轴承座维护空间满足检修时拆卸轴承、抽出刀轴的操作距离，无需额外拆除周边其他组件即可完成核心部件的维保作业。

　　设计过程中针对刀轴的受力情况做了结构优化，刀轴采用合金钢调质处理，能够承受大块硬料破碎时的瞬时冲击载荷，轴承座选用带密封结构的重载滚子轴承，可阻挡破碎过程中产生的塑料粉尘进入轴承内部，延长轴承的使用寿命；剪切腔的内壁加装了可更换的耐磨衬板，避免物料长期摩擦磨损腔室壁板，衬板磨损后仅需更换衬板即可，无需更换整个腔室壳体。设备的所有连接螺栓均采用防松设计，应对破碎作业时的持续振动，避免长期运行后连接件松动脱落；外露的传动部件位置预留有安全防护罩的安装位，可加装钣金防护罩覆盖传动链轮与旋转轴端，满足车间作业的安全防护要求。从实际使用的角度出发，这套结构的设备对物料的适应性较强，除常规塑料物料外，调整动刀间隙后也可用于橡胶块、薄金属废件、木质边角料的破碎作业，通过更换不同齿形的动刀，即可适配不同材质物料的破碎需求，无需改动整体机架与传动结构，具备较强的工况适配性。
