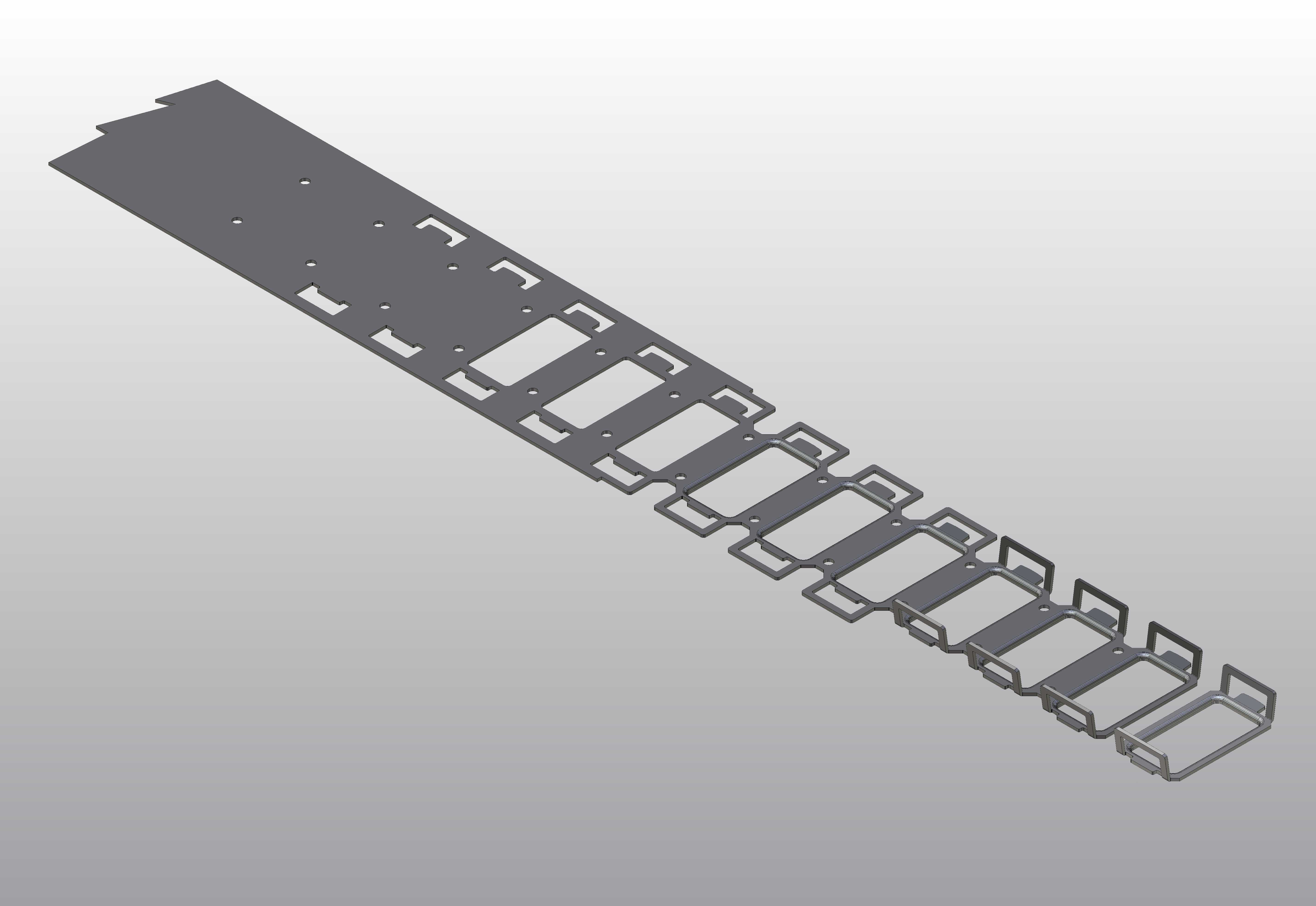

金属带级进模冲压框架结构设计

　　在五金冲压量产场景中，连续级进模对应的带料冲压框架是电子、家电、汽车零部件批量生产环节的核心载体结构，这类结构直接决定了整条冲压产线的送料精度、成型一致性以及后续工序的定位基准可靠性。不同于单工序模生产的零散冲压件，带级进模冲压的框架结构依托金属带料的连续送进，在一套模具内完成冲裁、弯曲、成型、切边等多道工序，全程不需要人工转序，单条产线的节拍可以稳定维持在每分钟数十冲次，适配百万级年产量的零部件生产需求。从实际产线应用来看，这类框架结构最常出现在接插件、五金支架、电子屏蔽件、小型结构连接件的量产环节，带料本身作为工序间的载体，所有半成品件都通过料带连接，直到最后一道工序才完成成品与料带的分离，从根源上避免了单工序生产中工件转运带来的定位误差、磕碰变形问题。

　　从结构设计逻辑来看，这类冲压框架的料带排样首先要核算材料利用率，在保证带料刚性、送料定位精度的前提下，尽可能缩小步距与搭边宽度，常规0.2-2mm厚度的冷轧钢带、不锈钢带、镀锌钢带都适配这类排样结构，搭边宽度通常根据料厚控制在1-3mm区间，既要保证送料过程中料带不发生拉扯变形，也要尽可能减少边角料的浪费。料带上的定位孔设计是整个框架的精度核心，通常会在料带两侧布置等间距的导正销孔，每一步冲压行程中导正销插入定位孔完成精准定位，抵消送料机构带来的步距误差，定位孔的位置精度直接决定了所有成型特征的位置公差，常规精密冲压场景下，定位孔与成型特征的位置度公差需要控制在0.02mm以内，才能保证最终成品的装配尺寸符合要求。

　　框架上的各个成型工位排布需要遵循冲裁优先、成型在后、分离收尾的原则，首先在初始工位完成导正孔、工艺缺口的冲裁，后续工位依次完成局部外形冲切、弯曲成型、局部压筋、凸包成型等工序，每个工位的成型力需要尽可能保持均衡，避免偏载导致模具刃口磨损不均，同时要预留足够的空工位来保证模具镶件的安装空间，避免相邻工位的凸凹模发生干涉。料带的连接桥设计是框架结构的关键，连接桥的宽度、位置需要根据每个工位的成型深度调整，对于弯曲高度较大的工位，连接桥位置要避开弯曲变形区，防止成型过程中料带被拉扯变形导致送料卡顿；对于需要多次弯曲的特征，要在对应工位的料带两侧设计压筋结构来增强料带局部刚性，避免送料过程中带料发生翘曲、偏移。

　　从安装边界与适配性来看，这类冲压框架的料带宽度需要匹配对应压力机的送料器宽度范围，步距需要与送料器的送进步距精度适配，料带的总厚度公差需要控制在料厚的±10%以内，避免因料厚波动导致凸凹模间隙异常，出现毛刺过大、成型不到位的问题。实际生产中，这类框架结构的料带送进通常配合自动送料机、误送检知器使用，一旦出现步距偏移、料带拱起的情况，设备会自动停机，避免模具损坏。框架上的每个成型工位对应的冲压方向需要保持一致，尽可能减少侧冲、斜楔机构的使用，降低模具的加工与维护成本，对于确实需要侧向成型的特征，要在对应工位设计可靠的复位机构，保证每次冲压行程后机构能够精准回位，避免干涉料带送进。

　　从成型质量控制角度，这类连续冲压的框架结构需要重点关注料带的平整度，每完成3-5个工位的成型后，要设计校平工位对料带进行整平，消除前序成型带来的内应力，防止料带翘曲导致后续工位定位失准。冲裁工位的刃口间隙需要根据料厚与材料属性调整，软质钢材的冲裁间隙通常取料厚的5%-8%，硬质不锈钢的冲裁间隙取料厚的8%-12%，间隙过小会导致刃口磨损加快，间隙过大会导致冲裁面毛刺超标，影响后续成型与装配。弯曲工位的回弹控制是设计中的难点，需要根据材料的屈服强度、弯曲半径提前预留回弹角，对于回弹量较大的材料，可以在弯曲工位设计镦压结构，对弯曲圆角处进行局部压应力强化，抵消回弹带来的角度偏差。

　　在实际量产维护环节，这类带料冲压框架对应的模具需要定期对导正销、刃口、成型镶件进行检查，导正销磨损后会导致定位精度下降，需要及时更换；刃口出现磨损崩缺时要及时研磨，避免毛刺过大导致料带卡在模腔内。料带的润滑也会直接影响框架的成型质量，根据材料不同选择对应的冲压润滑油，能够降低成型过程中的摩擦力，减少工件拉伤、模具磨损的问题，同时能够带走冲压过程中产生的热量，避免料带因温度升高发生变形，保证连续生产过程中的尺寸稳定性。
