200吨液压机用IPN140六孔冲压模具结构

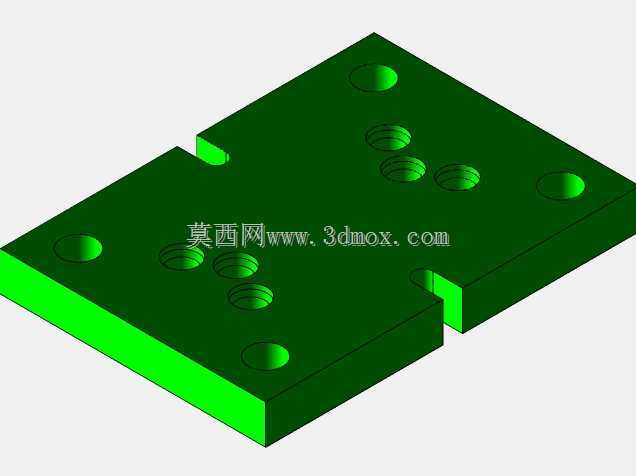

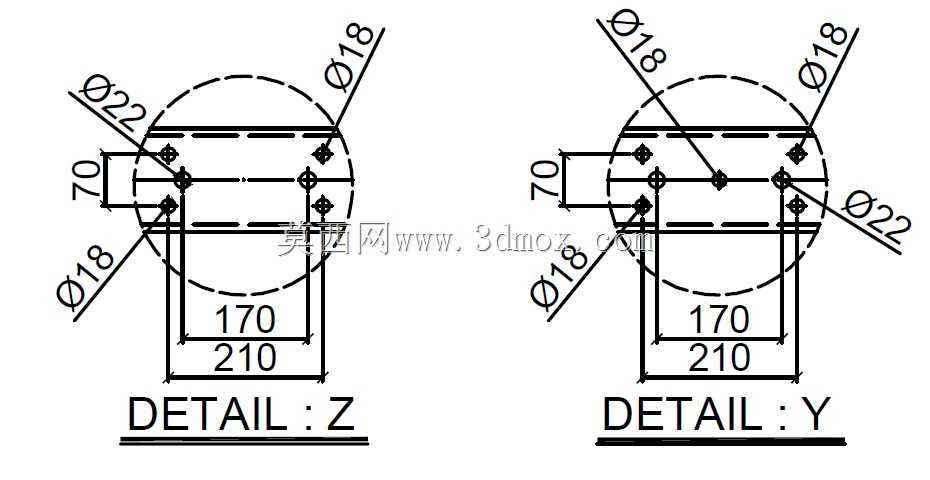

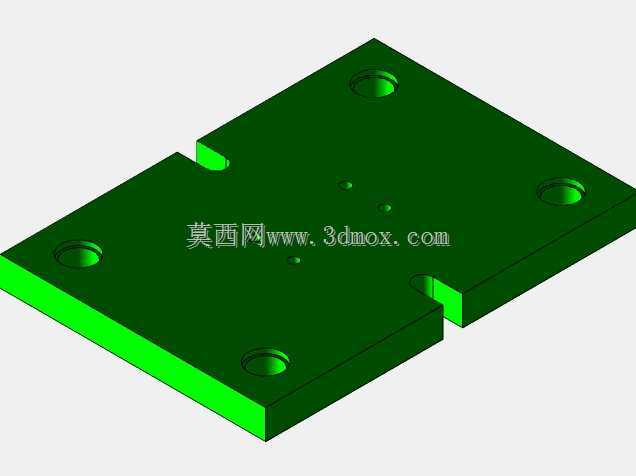

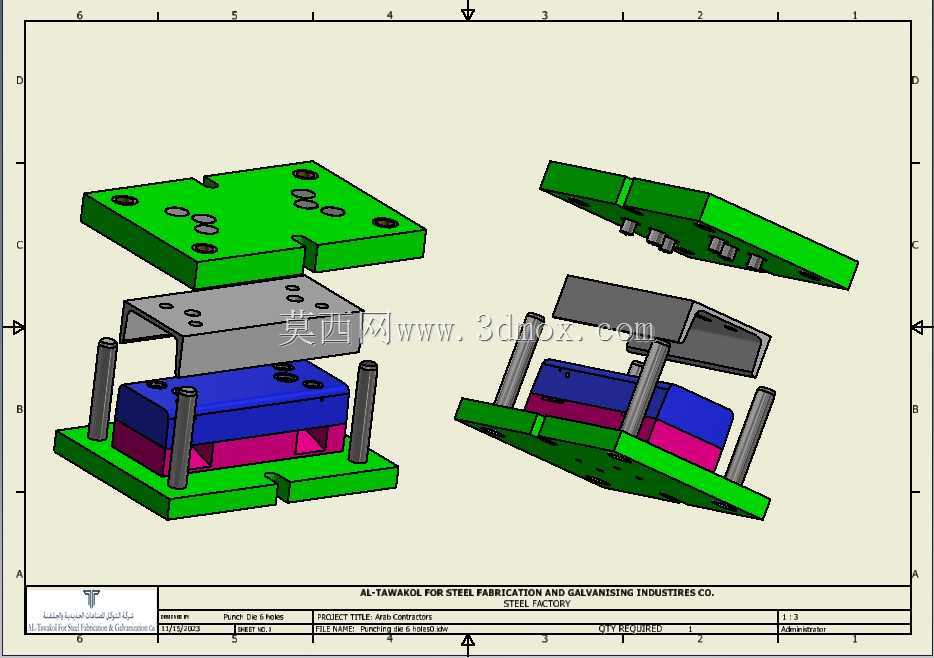

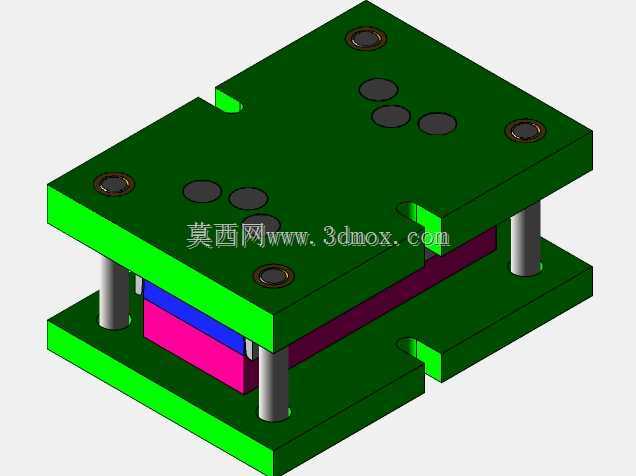

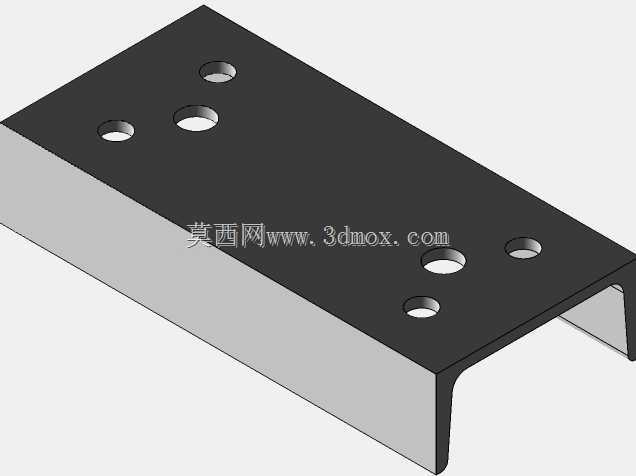

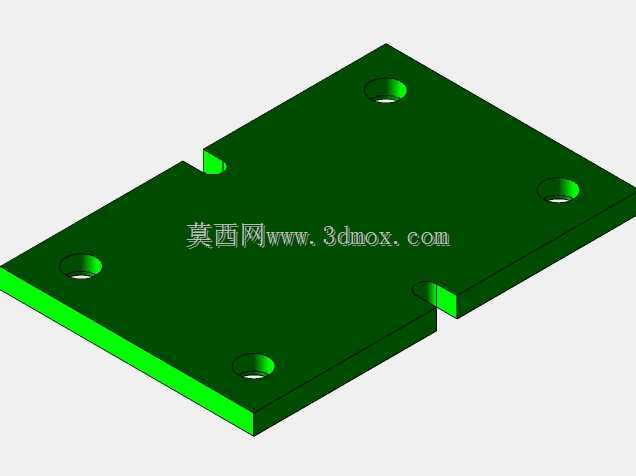

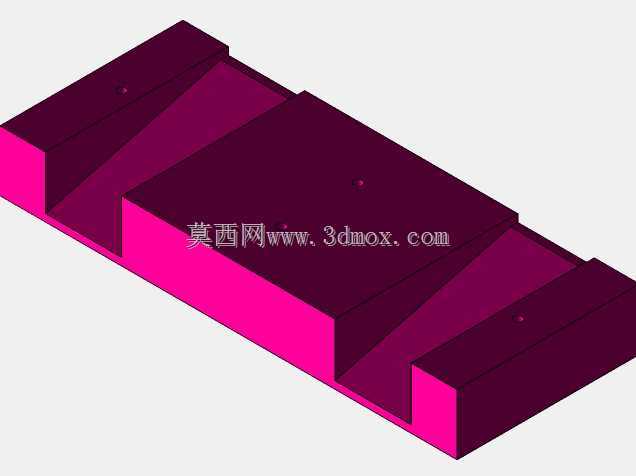

　　这套冲压结构适配200吨规格的液压机作业场景，针对IPN140型材的六孔同步冲孔工序开发，整套模架采用标准后侧导柱模架结构，上下模座选用45号钢调质处理，保证长期冲压作业下的刚性与抗变形能力，导柱导套配合间隙控制在0.02mm以内，合模过程中可保证上下模的对位精度，避免冲头偏载啃模的问题。从实际加工场景来看，IPN140型材作为常用的工业结构用材，在机架、支架类工件加工中经常需要批量加工安装孔，单孔依次冲压的方式不仅效率低下，还容易出现孔位累计误差，这套六孔同步冲压结构可一次完成所有孔位的冲裁作业，孔位位置度公差可控制在0.1mm以内，完全满足后续装配的精度要求。

　　设计过程中首先核算了200吨液压机的安装台面尺寸、闭合高度区间与滑块行程参数，模座的外形尺寸完全适配液压机的T型槽安装间距，上下模座的安装孔位可直接与设备工作台、滑块的T型槽配合固定，不需要额外制作过渡安装板，减少现场安装调试的工作量。闭合高度设计匹配设备的最小闭合高度留足15mm的余量，同时保证滑块到达上死点时，上下模之间的开模间距足够放入待加工型材、取出冲裁完成的工件，不会出现工件取放干涉的问题。

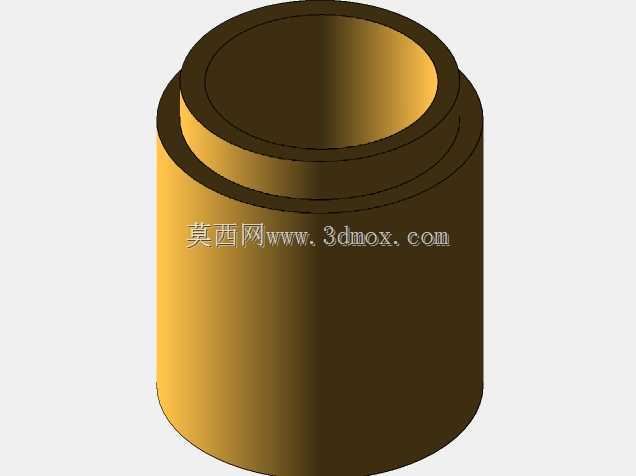

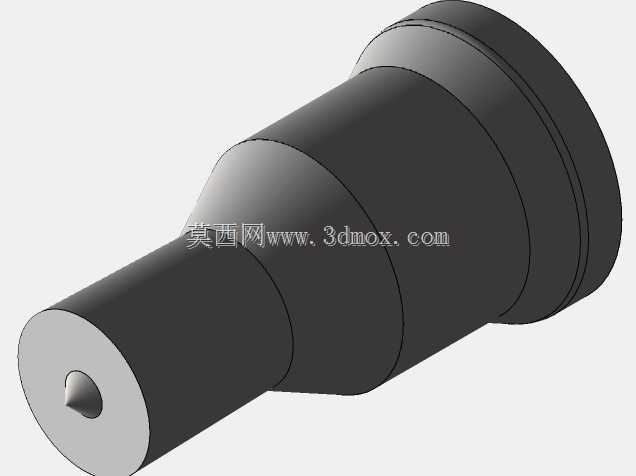

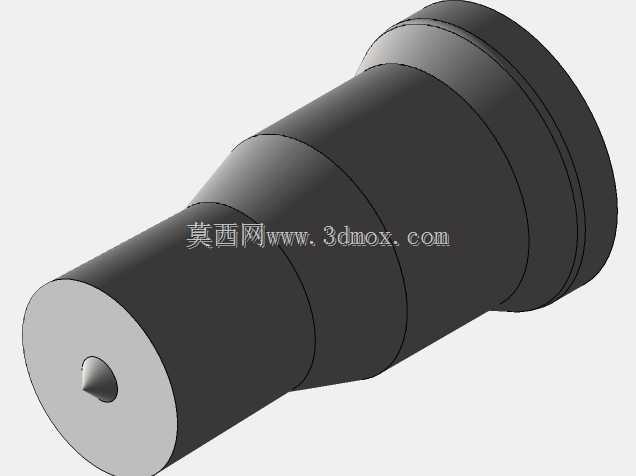

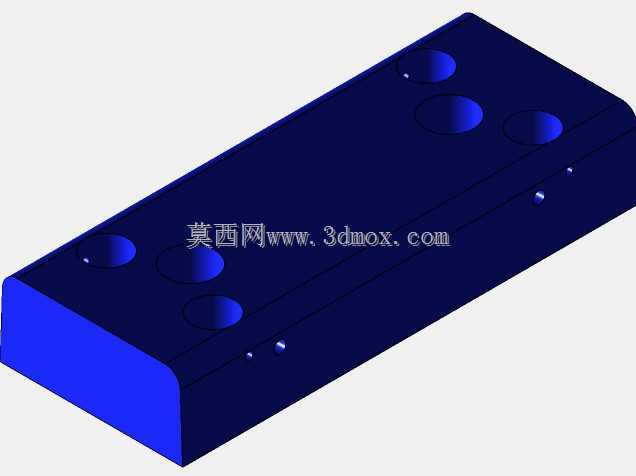

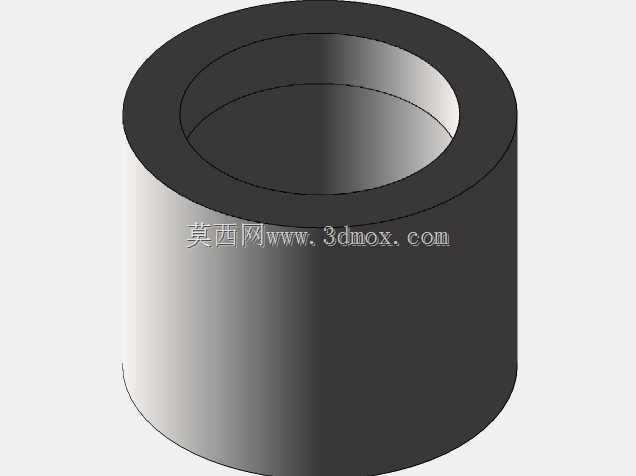

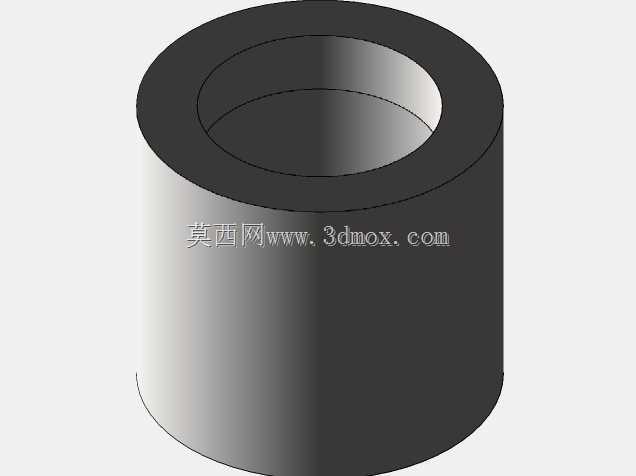

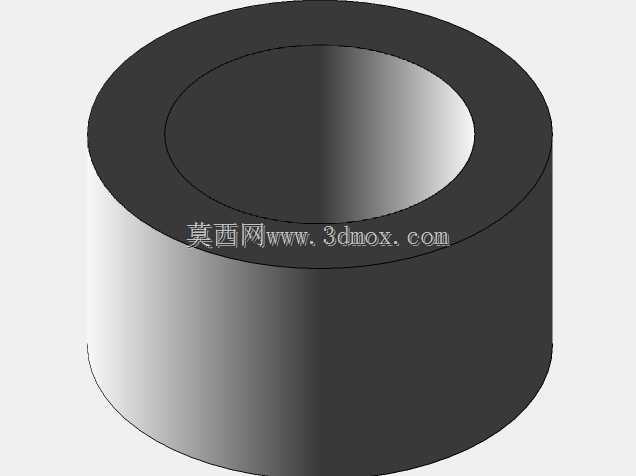

　　冲头部分根据冲孔直径选用Cr12MoV材质，淬火硬度控制在HRC58-62，保证冲头的耐磨性与抗崩刃性能，每个冲头配套独立的卸料弹簧，冲裁完成后卸料板可将卡在冲头上的型材及时推离，避免工件带料影响连续作业。下模的凹模对应每个冲头位置设置独立的凹模镶套，镶套与下模座采用过盈配合安装，长期使用后如果凹模刃口出现磨损，可单独更换对应位置的镶套，不需要整体更换下模座，大幅降低后期维护成本。凹模的漏料孔设计为阶梯孔结构，上部刃口段与冲头的冲裁间隙取型材厚度的10%，保证冲裁断面的光洁度，下部扩孔段直径比刃口段大2mm，冲裁落下的废料可顺畅从漏料孔排出，不会出现堵料顶坏冲头的问题。

　　定位结构采用侧面定位块+端部挡料销的组合方式，型材放入下模后，侧面定位块贴合型材的基准面，端部挡料销限定型材的轴向位置，操作人员只需要将型材推到贴紧挡料销即可完成定位，不需要额外划线找正，大幅降低操作人员的作业难度，同时保证每一件工件的孔位一致性。卸料板采用整体式结构，与下模之间设置小导柱辅助导向，避免卸料板在弹簧力作用下出现偏斜，对冲头形成额外的侧向力，有效延长冲头的使用寿命。上下模座之间设置限位柱，合模时限位柱接触后即可到达设计的冲裁深度，避免液压机行程调整过深导致冲头切入凹模过深，损坏刃口。

　　从实际使用的角度出发，这套结构的所有易损件都采用标准化设计，冲头、凹模镶套、弹簧、导柱导套都选用通用标准规格，现场维护时可快速采购替换件，不需要单独定制加工，减少设备停机等待的时间。模架的边角位置都做了倒角处理，避免安装调试过程中锋利边角划伤操作人员，所有外露的螺丝都采用内六角圆柱头螺丝，螺丝头部沉入模座表面以下，不会出现突出部分勾挂工件或者操作人员衣物的问题。导柱位置设置了润滑油槽，日常维护时可定期加注润滑油，减少导柱导套的磨损，保证长期使用的导向精度。
