厂区短途转运电动平板作业车结构设计

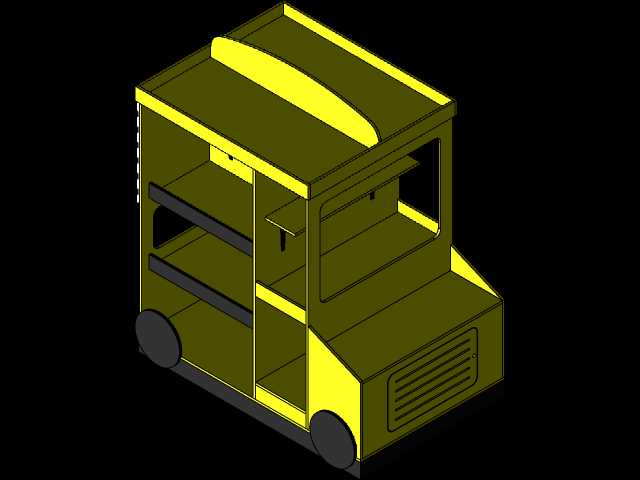

　　本次呈现的轮式电动作业车结构，主要面向厂区内部、仓储库区的短距离物料转运场景，适配生产车间工序间工件周转、仓储区域整托货品移位、厂区内轻型工装设备倒运等实际作业需求，区别于大吨位平衡重式叉车的高举升作业属性，该结构更侧重低平台、大承载面的平面转运功能，可直接放置料箱、托盘、小型工装架，无需额外属具适配即可完成常规物料的水平搬运，在通道宽度有限、作业半径局促的生产区域内，相比常规叉车具备更好的通行适配性。从结构设计逻辑来看，整车采用前置动力舱、中置承载平台、后置操控区的布局划分，前端动力舱整合了行走驱动单元、散热结构与电控安装位，舱体表面开设的格栅式通风结构，可保障驱动系统长时间作业的散热需求，

　　避免密闭舱体内热量堆积引发的元件性能衰减。中置双层承载平台采用框架式焊接结构设计，两层置物空间可实现不同规格物料的分类放置，减少小件物料散落风险，平台边缘预留的绑带安装孔位，可在转运异形工件时通过绑带固定物料，规避行驶过程中物料滑落的安全隐患。操控区与承载区采用半包围式框架防护，顶部设置的弧形遮阳挡雨结构，可在半室外作业场景下为操作人员提供基础防护，框架立柱采用等截面矩形管焊接成型，在控制整车自重的前提下保障结构抗扭强度，应对厂区路面不平整带来的交变载荷冲击。行走系统采用四轮式布局，前轮为转向驱动轮，后轮为随动承重轮，轮距参数经过反复校核，可适配厂区内常见的1.2米标准通道宽度，最小转弯半径控制在2.2米以内，可在车间设备间隙、

　　货架通道内完成灵活转向，无需额外预留过大的回转空间。整车外形尺寸控制在长2.4米、宽1.2米、高1.8米的范围内，可顺利通过厂区常规2米高度的防火门、车间通道限高杆，承载平台距离地面高度设置为0.3米，适配人工上下料的舒适作业高度，减少操作人员搬抬物料时的腰部受力，降低长期作业的疲劳损伤风险。安装边界方面，整车底部的电池仓采用抽拉式结构设计，可在不拆解主体框架的前提下完成电池组的更换与维护，动力舱内的电控元件采用分层安装支架布局，预留足够的接线与检修空间，各线束走向均沿框架内侧布置并预留固定卡扣位，避免行驶过程中线束晃动磨损引发的电路故障。车架主体的焊接节点均做了圆弧过渡处理，减少应力集中点，

　　在长期承受交变载荷的工况下可降低焊缝开裂风险，整车配重经过重心校核，在额定承载状态下的重心始终落在四轮支撑面的中心区域，即使在坡道起步、紧急制动工况下也不会出现倾翻风险。考虑到厂区作业的多场景适配性，承载平台表面预留了属具安装孔位，可根据实际作业需求加装围栏、工具挂板、小型吊装支架等附加结构，拓展设备的使用场景，无需重新设计主体车架即可完成功能迭代。操控区域的踏板、扶手位置均按照人机工程学参数设置，操作人员站立作业时的扶手高度适配1.6-1.8米身高人群的自然握持位置，踏板表面设置防滑纹路，避免地面湿滑时操作人员滑倒。整车的外覆盖件采用模块化设计，单个覆盖件的重量控制在15公斤以内，日常维护时可单人快速拆卸，无需借助吊装设备即可完成内部元件的检修更换，降低后期运维的人力成本。
