工厂厂区作业平衡重式叉车配IBC吨罐

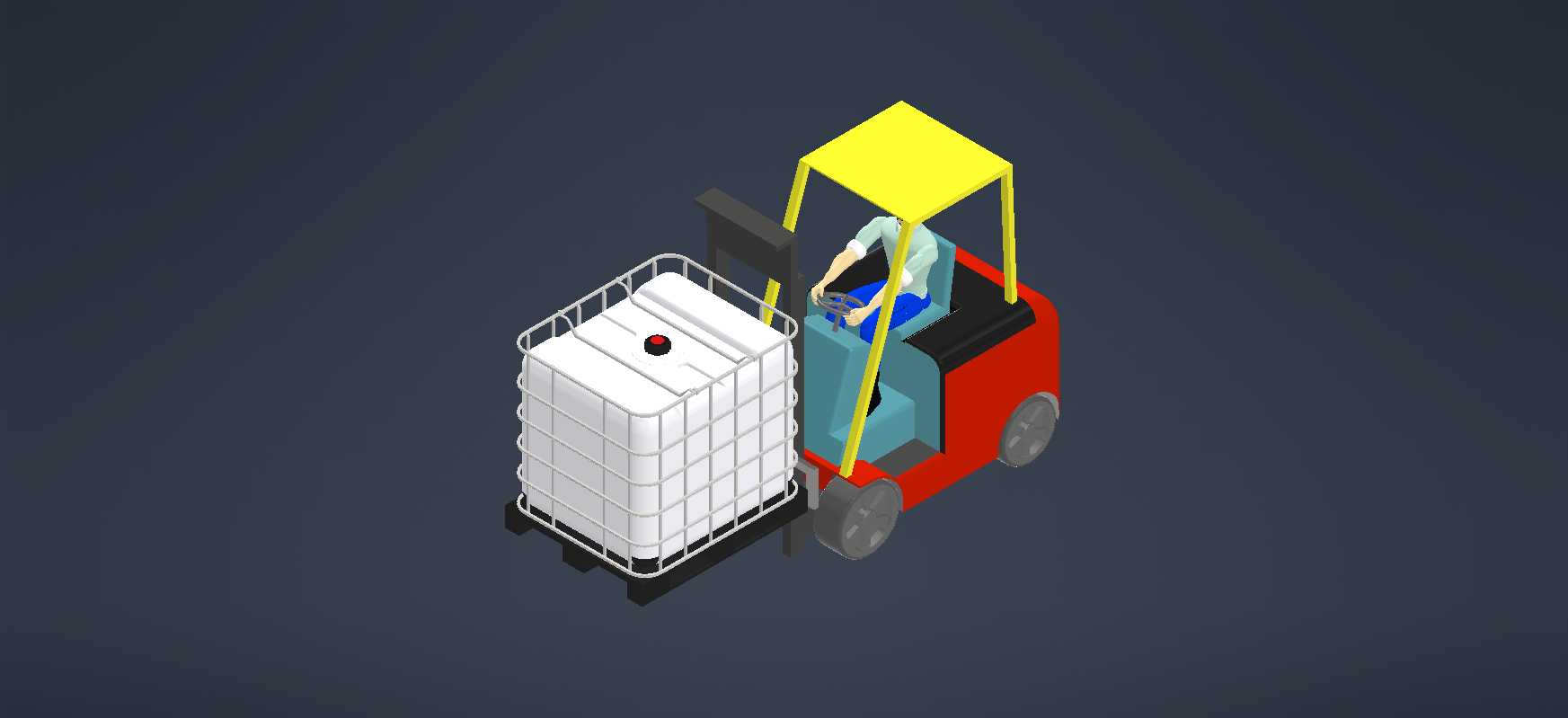

　　这套三维建模内容还原了制造厂区内部短驳转运场景下的平衡重式叉车搭配IBC中型散装容器的作业状态，建模过程中优先参考了厂区内部物料转运的实际通行边界，将叉车的最小转弯半径、作业时的门架起升安全余量、货叉与IBC罐托盘的对位间隙都做了1:1的参数还原，没有做夸张的艺术化变形。从实际应用场景来看，这类配置主要出现在化工原料车间、食品加工厂区、通用制造工厂的仓储与生产车间衔接区域，负责将灌装完成的液态、粉状散装物料从灌装工位转运至仓储堆垛区，或是将原料吨罐从卸货月台转运至生产线投料工位，覆盖厂区内部100米到500米区间的短距离物料转运需求，相比人工液压托盘车，作业效率能提升4倍以上，同时能适配最高3米左右的堆垛高度，

　　满足普通平库的货架堆放要求。在功能特性的建模还原上，叉车部分完整呈现了平衡重式车体的配重块布局，确保额定载荷下的整车重心稳定，门架采用两级自由起升结构，在低净空的车间通道内也能完成货叉起升动作，不会因为门架整体抬升刮蹭车间顶棚管线；护顶架的尺寸按照厂区安全规范做了边界预留，驾驶员操作位的视野盲区做了结构优化，门架的挡货架高度刚好匹配IBC罐的底部托盘高度，避免转运过程中托盘滑移掉落。搭配的IBC吨罐采用标准的1000L容量结构，外部金属防护框架的网格密度、底部托盘的叉孔间距都和通用工业标准一致，罐顶的灌装口、侧面的排液阀位置都做了结构还原，能直接用于厂区物料转运的作业流程模拟、通道宽度校核、安全距离验证等工程场景。

　　设计思路上没有追求复杂的曲面造型，所有结构都围绕工程实用性展开：叉车的车体宽度控制在1.2米以内，能适配厂区内部最窄1.8米的双向通行通道，货叉的长度匹配标准IBC罐托盘的进叉深度，不会出现叉取时托盘重心偏移的问题；轮胎采用实心工业轮胎结构，适配厂区硬化水泥路面的行驶需求，转向桥的转角参数按照实际车型设置，能准确模拟叉车在狭窄通道内的转弯轨迹，方便设计人员在做厂区布局规划时，提前验证通道宽度、转弯预留空间是否满足作业要求，避免后期厂区施工完成后出现通行干涉的问题。安装边界与尺寸方面，叉车整车长度不含货叉控制在2.2米左右，含货叉总长度3.1米，护顶架离地高度2.1米，作业时门架最大起升高度3米，额定载荷覆盖1.5吨到2吨区间，

　　完全匹配满载IBC吨罐的总重量；IBC罐整体外形尺寸1.2米1米1.15米，底部托盘叉孔高度100mm，和叉车货叉的最低离地高度匹配，不需要额外调整货叉高度就能完成对位叉取。建模过程中还特意还原了驾驶员操作位的坐姿空间，能直观验证操作时的视野范围，确保叉取IBC罐时驾驶员能清晰观察到货叉与托盘的对位位置，减少作业时的碰撞风险。这类模型除了用于厂区布局规划的仿真验证，还能用于新员工的叉车作业安全培训，通过三维视角展示叉取吨罐时的正确对位位置、行驶过程中的安全距离、堆垛时的起升高度余量，比平面图纸的展示效果更直观，也能用于物流设备选型阶段的方案展示，让需求方直观了解设备搭配作业的实际状态，减少选型阶段的沟通误差。
