工程作业用轮式装载机械三维结构设计

项目分类:机械设备 发布时间:2024-12-15 ID:850570
  • 工程作业用轮式装载机械三维结构设计

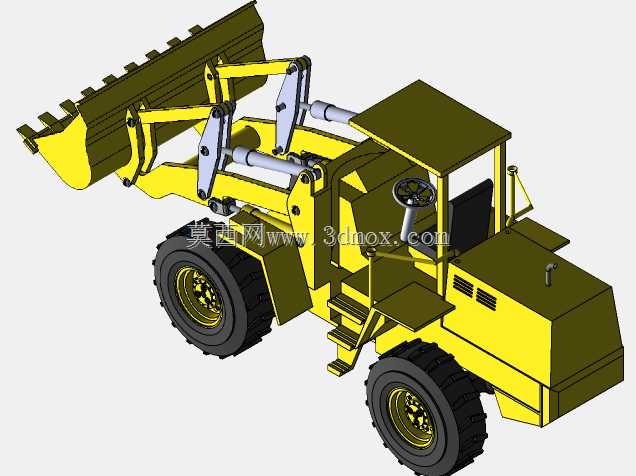

  轮式装载机是散料工况下核心的铲装转运设备,广泛应用在矿山剥离表层覆土转运、砂石料场骨料堆存转运、基建工地基坑土方短驳、市政道路施工路基填料摊铺、厂区散料周转等场景,区别于履带式装载设备,轮式结构的转场速度更快,不会对硬化铺装路面造成履带压痕损伤,在多作业点分散的工况下调度灵活性更强,不需要额外平板拖车转运就能自主完成不同作业面的转场移动。这款轮式装载机的三维结构完整还原了实机的核心功能模块,铲斗部分采用带斗齿的直刃切削结构,斗齿突出于切削刃120mm左右,作业时可以优先插入密实的料堆,降低铲入阻力,斗体侧壁做了加厚加强筋设计,铲装大块矿石、硬质黏土时不会出现侧壁变形开裂的问题,斗背的铰接点位置经过受力优化,和动臂、翻斗油缸的连接点形成合理的力臂比,翻斗卸料时的转动角度可以达到45度以上,在2.8米的最大举升高度下能保证物料彻底卸净,不会出现斗内粘料残留的情况。

  动臂部分采用双板焊接的箱型结构,相比单板臂的抗扭抗弯性能提升40%以上,动臂和车架的铰接点布置在车架前部重心靠前的位置,举升重载铲斗时可以抵消部分前倾力矩,提升整机满载状态下的稳定性;动臂上的液压油缸布置采用对称双缸设计,举升油缸和翻斗油缸的铰接点都做了衬套安装位预留,实际生产中可以加装自润滑铜套,降低铰接位置的磨损量,延长设备的维护周期。车架部分采用前后铰接的结构设计,中间的铰接点配备上下两个圆锥滚子轴承,可以承受转向时的径向和轴向复合载荷,转向角可以达到左右各35度,配合轮边的大转角设计,整机的最小转弯半径控制在5.2米以内,在狭窄的厂区巷道、料场通道内也能灵活转向调头,不需要额外的倒车调整空间。

  驾驶室采用敞篷带防滚架的结构设计,驾驶座椅布置在车架左侧,方向盘的倾角做了15度的后倾设计,符合人体工程学操作姿态,长时间作业不会出现手臂疲劳的问题,驾驶位旁边的操作杆分别对应举升、翻斗、转向三个动作,操作行程和反馈力度都按照实机操作逻辑设置,踏板位置的制动、油门布局也和实机保持一致,三维建模时所有操作件的位置都预留了安装间隙,不会出现操作时的干涉问题。行走部分采用大直径深花纹越野轮胎,轮胎直径1.4米,胎面花纹深度35mm,在松软的沙土、碎石路面上可以提供足够的抓地力,不会出现打滑陷车的问题,轮边的驱动桥采用刚性连接结构,和车架之间通过钢板弹簧减震,在不平整路面行驶时可以过滤大部分颠簸震动,保护车架上的液压管路、操作部件不会因为长期震动出现松动损坏。

  设计这款模型时,首先从整机的作业载荷边界入手,先确定额定铲装载荷为3吨,对应的整机工作重量控制在10吨左右,根据这个载荷参数反推各个铰接点的受力大小,再确定动臂、铲斗、车架的板材厚度,避免出现结构强度过剩增加整机重量,或者强度不足导致作业时结构变形的问题;外形尺寸方面,整机长度控制在7.2米,宽度2.4米,高度3.1米,这个尺寸边界可以适配大部分乡村道路、厂区通道的通行限宽限高要求,不需要拆解就能完成常规道路的转场运输。液压管路的布置沿着动臂、车架的内侧走线,所有管路都预留了管夹安装位,避免作业时管路和运动部件出现摩擦破损,油箱布置在车架后部,既可以作为整机的配重块平衡前部铲斗的载荷,也能缩短液压油的输送路径,降低管路的压力损失。铲斗的下切削刃做了可更换的耐磨板设计,磨损后不需要更换整个铲斗,只需要拆卸螺栓更换耐磨板就能恢复切削性能,大幅降低后期的使用维护成本。
