AI-30型可更换气旋惯性除尘装置

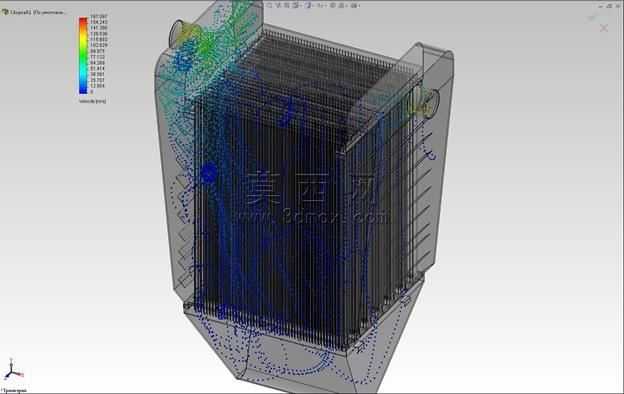

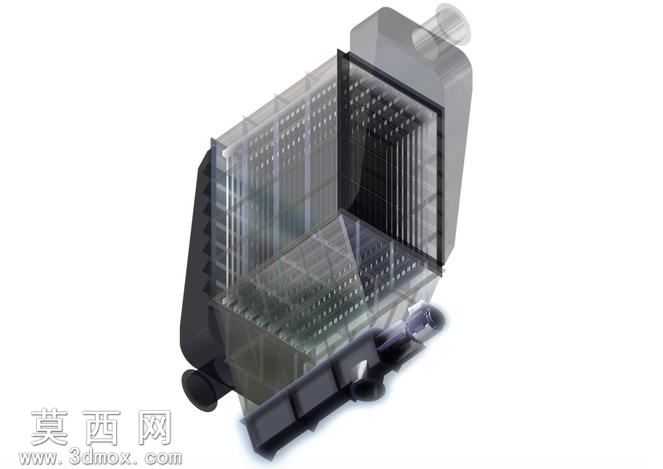

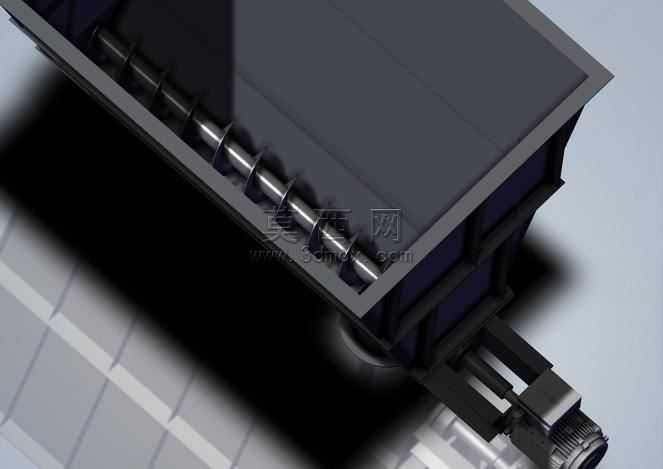

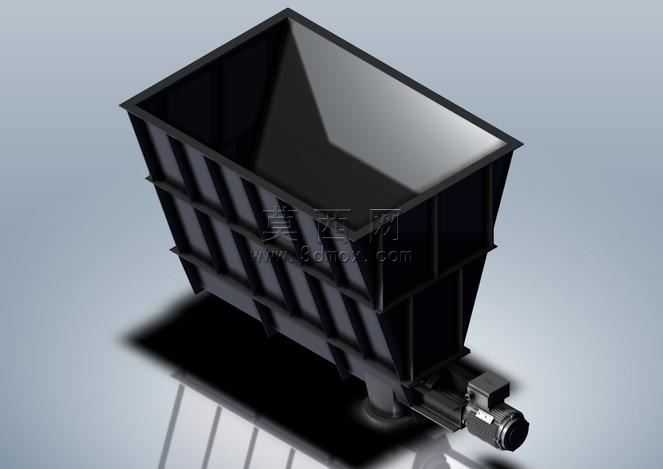

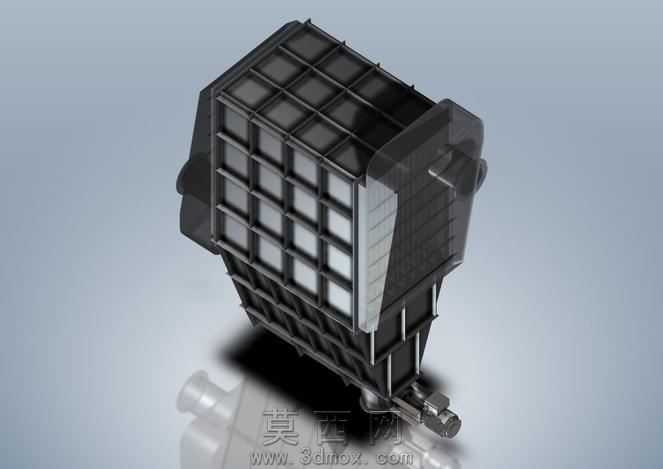

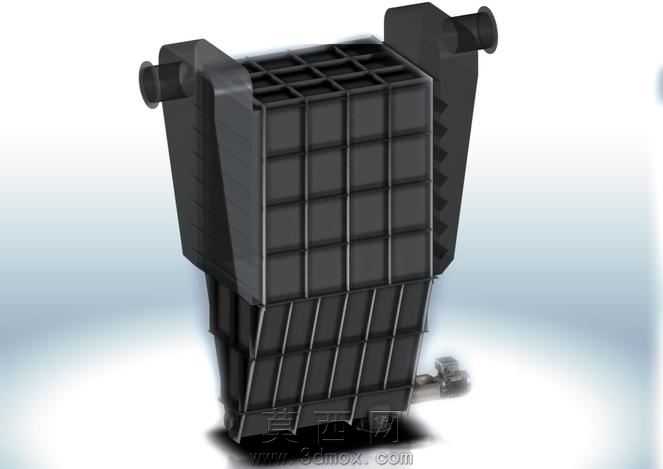

本模型为AI-30型可更换气旋惯性除尘装置，采用SolidWorks进行全参数化三维建模，整体结构按照工业除尘设备的实际安装尺寸1:1还原，完整呈现了设备的进气腔体、气旋分离芯组、沉降集尘区、净气出口四大核心功能模块的装配关系。建模过程中对核心的气旋分离单元做了精细化结构表达，内部渗气式沉降表面采用阵列式格栅结构建模，通过曲面放样、实体阵列命令还原了导流叶片的倾斜角度与排布间距，精准匹配气固两相流的沉降矢量设计要求，确保粒子在装置内的停留时间符合70%-90%的除尘效率设计指标。外观渲染采用半透明壳体材质搭配深灰色工程塑料质感，将内部的气旋分离芯结构做可视化呈现，金属底座部分赋予磨砂金属材质，紧固件、检修卡扣等细节结构均做了独立建模，还原设备快装更换的结构特点。设计思路围绕长寿命低运维的核心需求展开，整体结构采用模块化拆分设计，气旋滤芯单元可独立拆卸更换，壳体预留保温层安装间隙，可根据使用工况选配保温隔热结构，适配最高425℃的含尘气体处理需求。模型完整还原了设备的动力安装位，可匹配1.1kW的减速电机驱动组件，进风口与出风口采用标准法兰接口设计，可直接对接工业通风除尘管路，同时预留了粉尘浓度监测、自动清灰控制组件的安装点位，可拓展自动再生控制与悬浮粒子捕捉功能，适配开放作业区域、生产车间等多场景的一级除尘需求，液压阻力参数、处理风量参数均在结构建模中做了对应匹配，确保模型结构与实际设备的性能参数一一对应，可直接用于方案展示、结构校核与安装模拟。
