CA6140车床用异形曲面连接摇臂结构

　　在普通卧式车床的进给操作机构中，这类异形曲面摇臂承担着操作力传递与行程换向的核心作用，区别于常规直臂式操纵杆连接件，该结构采用双圆弧过渡的曲面构型，能够在车床溜板箱有限的安装空间内，避开进给齿轮、光杆托架等周边干涉部件，实现操作力矩的平滑转向传递。从实际装配场景来看，该摇臂安装在溜板箱外侧的操纵轴铰接位，一端连接操作手柄的拉杆组件，另一端对接进给换向拨叉的联动销，操作人员扳动手柄时，摇臂绕中部铰接轴做定轴转动，将手柄的直线扳动行程转化为拨叉的横向位移，完成车床纵向、横向进给的档位切换，以及正反向进给的动作切换。

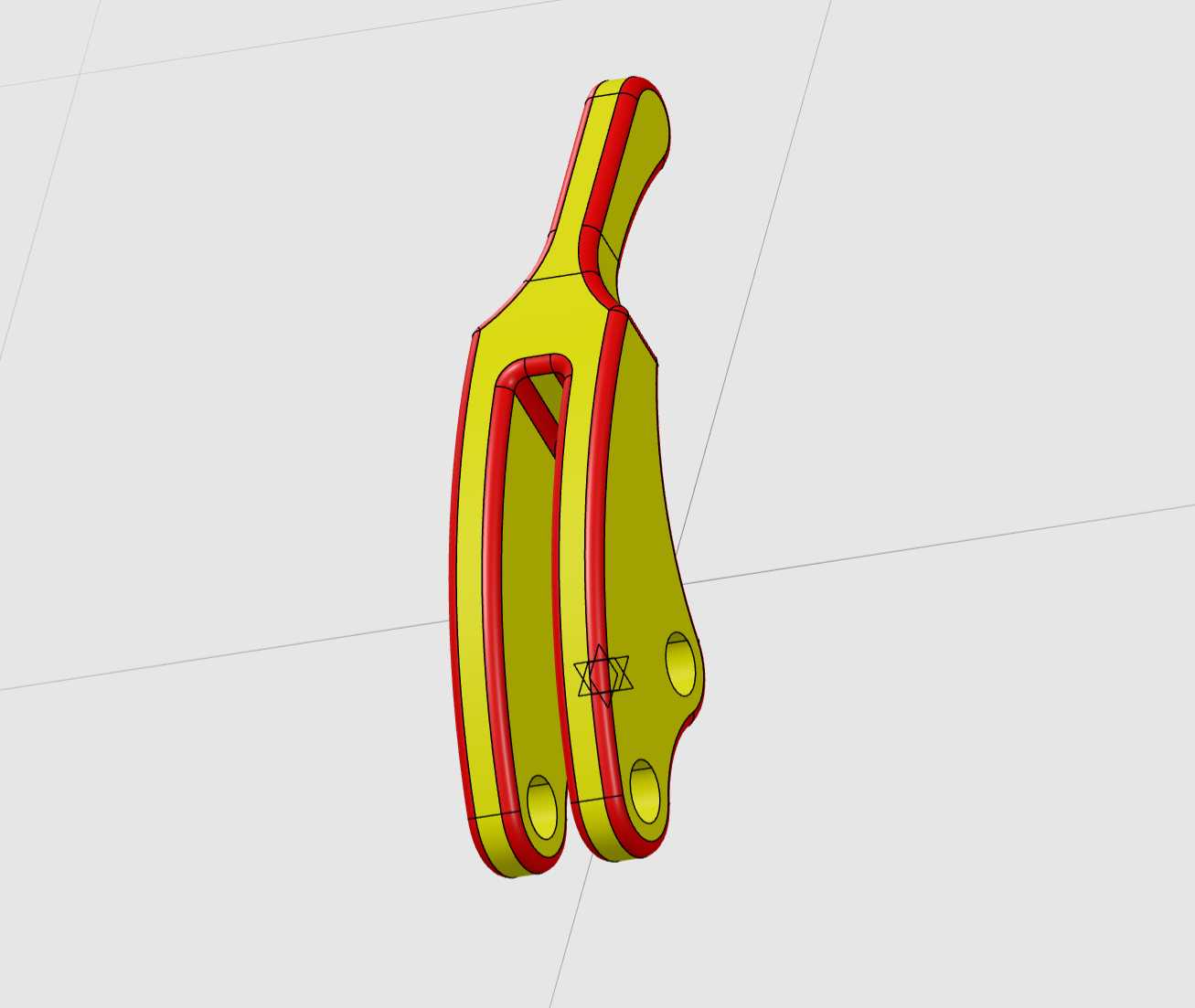

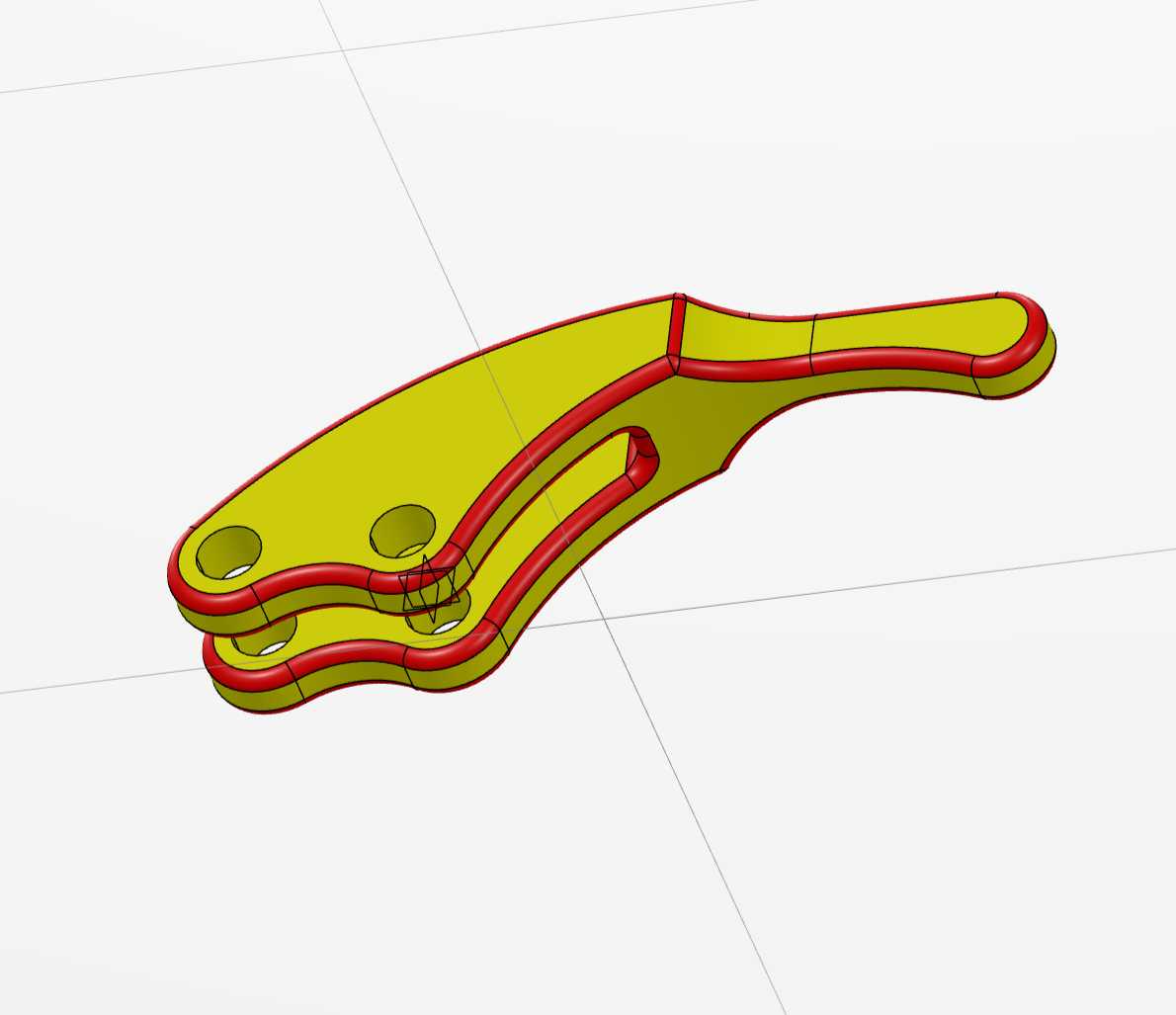

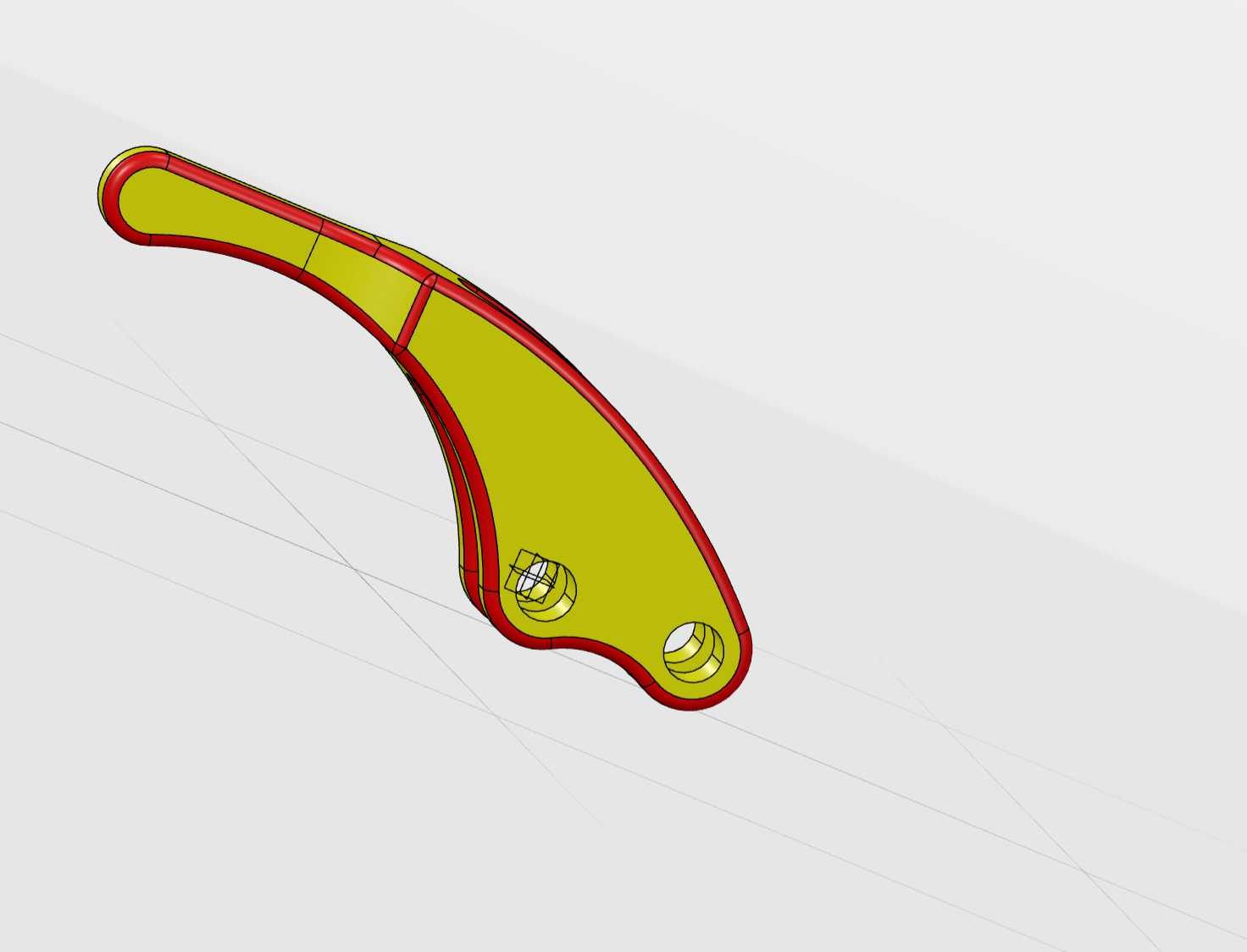

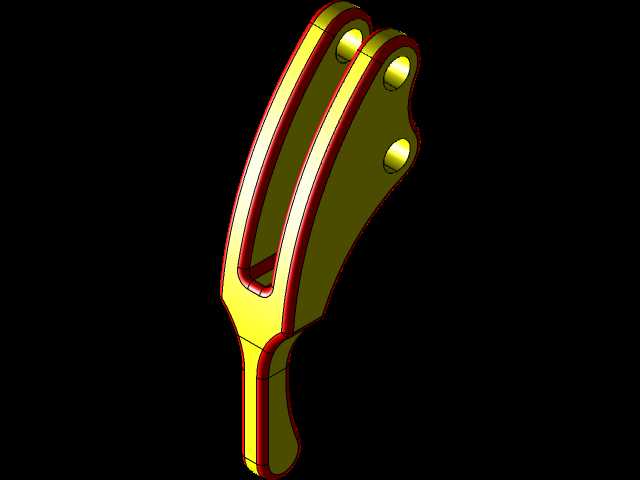

　　设计层面上，该结构采用等厚板状主体加边缘翻边的构型，主体厚度适配溜板箱侧盖的安装间隙，边缘的凸起加强筋沿摇臂受力方向布置，在不额外增加整体厚度的前提下，大幅提升扳动操作时的结构刚性，避免频繁操作下出现臂体弯曲变形，导致进给档位卡滞、定位不准的问题。摇臂两端的铰接孔采用同轴度公差严格控制的衬套安装位，孔端预留的沉台结构用于镶嵌自润滑铜衬套，减少铰接销轴转动时的磨损，延长配件的更换周期，衬套压装后孔壁与销轴的配合间隙控制在0.02-0.05mm区间，既保证转动灵活性，又避免间隙过大导致操作空程量超标。

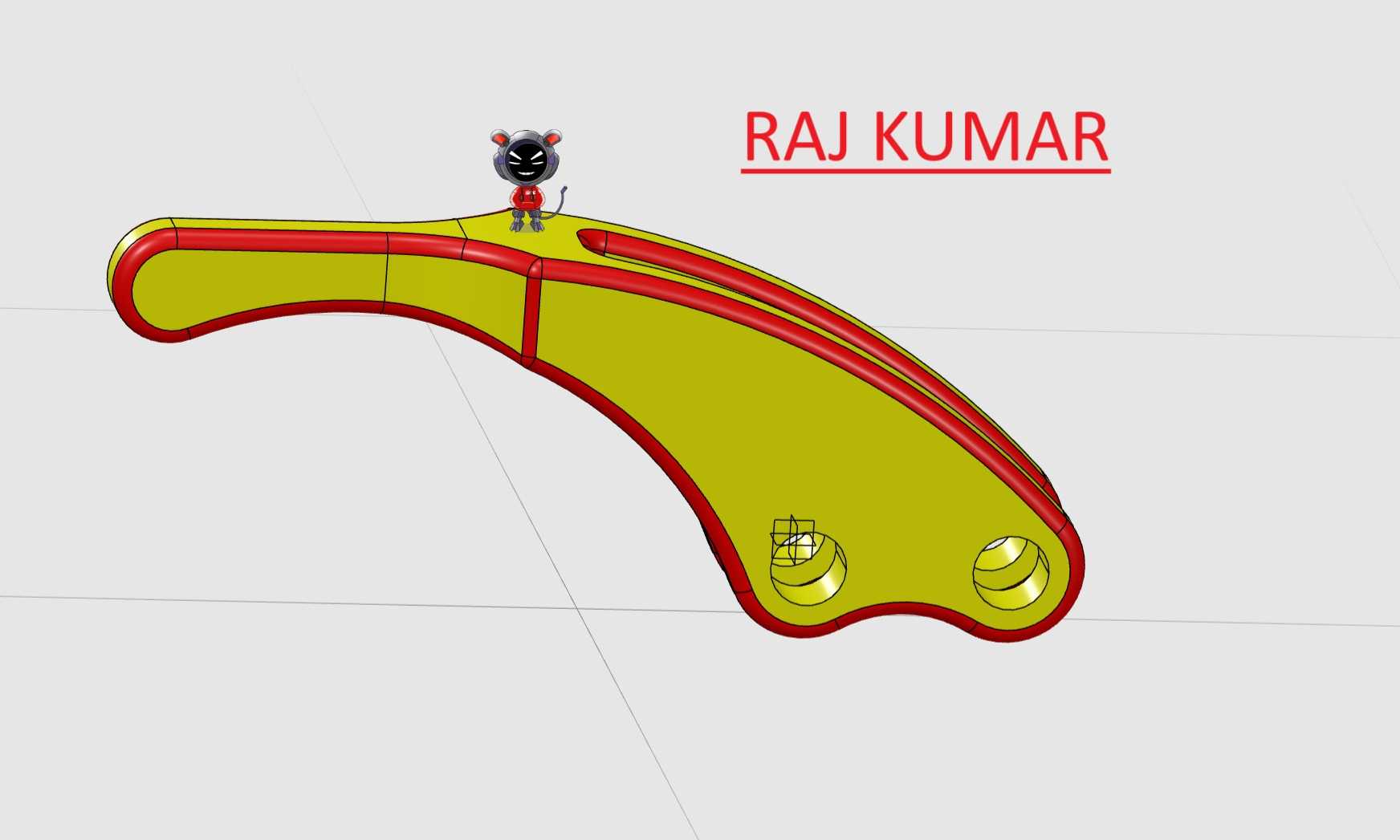

　　从安装边界来看，摇臂的曲面外轮廓经过运动包络校核，在整个转动行程范围内，臂体与溜板箱内壁、周边的光杆、丝杠固定座的最小安全间隙保持在3mm以上，不会出现运动干涉；臂体表面的红色标识线为装配对位标记，安装时将标记线与铰接座上的刻度对齐，即可保证摇臂处于中位初始状态，对应进给档位的空挡位置，降低现场装配的对位难度。两端铰接孔的中心距严格匹配CA6140车床操纵机构的拉杆行程参数，确保手柄扳动到极限位置时，拨叉能够推动滑移齿轮完全啮合，不会出现齿轮打齿、档位脱开的故障。

　　实际使用过程中，该摇臂承受的是周期性的交变扳动力，因此结构上在铰接孔周边做了局部加厚处理，分散销轴对孔壁的挤压应力，避免长期使用下孔位出现椭圆变形；臂体的曲面过渡处采用大圆角平滑衔接，消除应力集中点，防止频繁受力下过渡位置出现疲劳裂纹。不同于标准冲压摇臂的等截面设计，该结构根据受力分布做了变宽度优化，受力较大的铰接端宽度更大，受力较小的中间过渡段适当收窄，在保证结构强度满足操作力要求的前提下，尽可能减轻零件自重，降低操作时的惯性阻力，让档位切换手感更轻盈。

　　在车床的日常维护场景中，这类摇臂属于易损耗的操纵类配件，当衬套磨损超差、臂体出现变形时，会直接导致进给操作手感变差、档位定位不准，更换时无需拆解整个溜板箱，只需拆下两端铰接销轴即可完成配件替换，该结构的安装尺寸完全适配CA6140车床的原有安装位，替换后无需额外调整即可直接使用，能够快速恢复车床的进给操作功能。
