带U型弯热管的堆叠翅片式散热组件

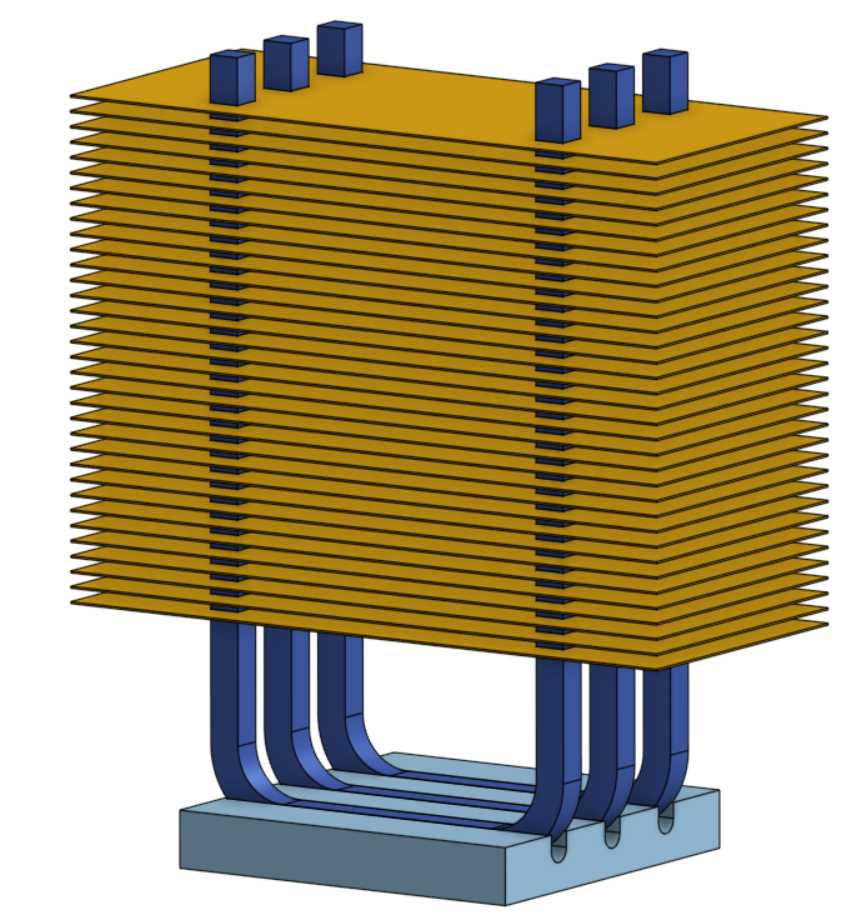

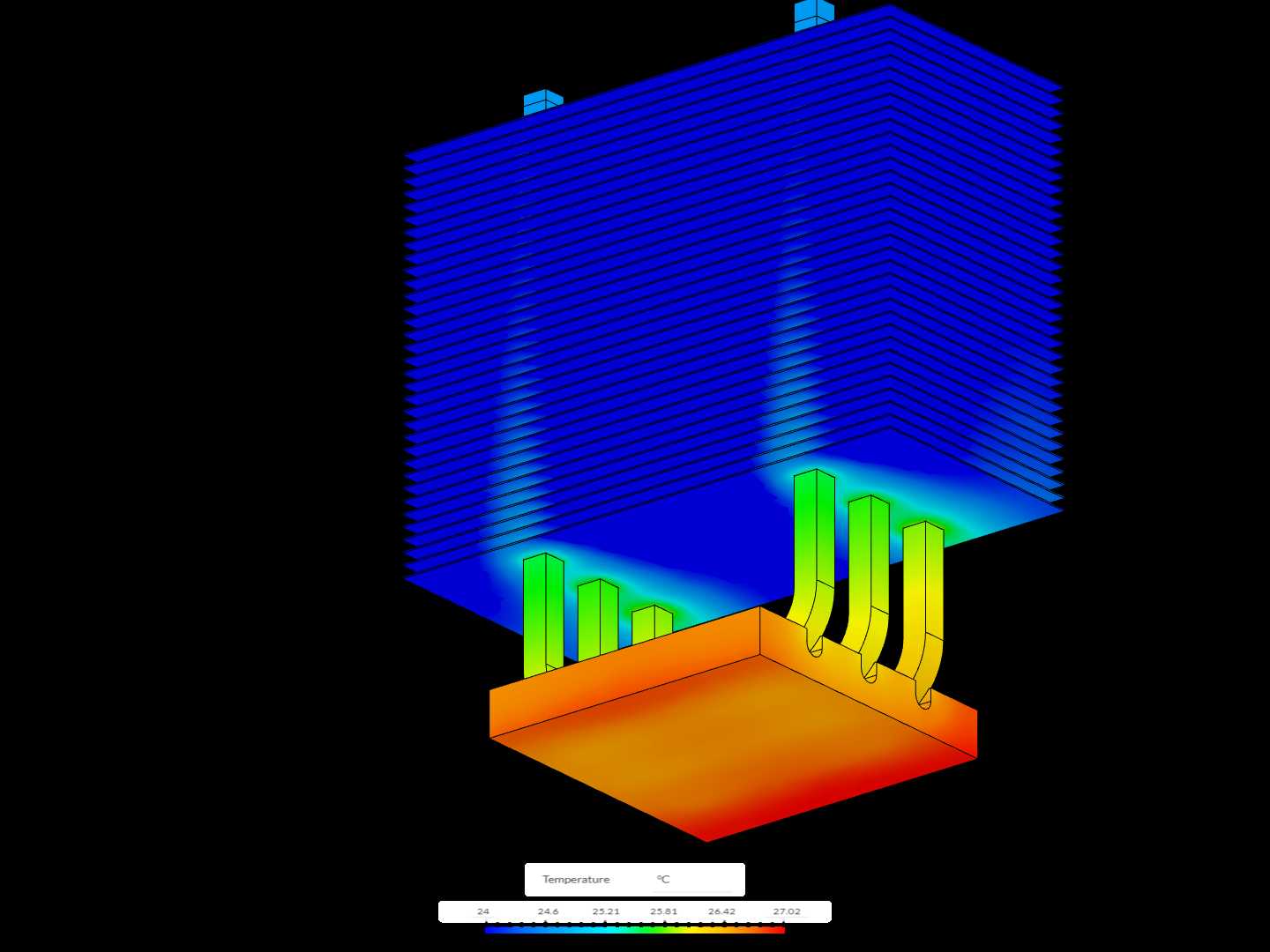

　　这套散热结构的核心应用场景覆盖了中大功率电子器件、工业伺服驱动模块、小型工控主机CPU及功率板卡的被动散热工况，在无强制风冷的密闭工控柜内也可适配低转速风扇组合使用，适配环境温度上限可达55摄氏度，能够满足多数工业现场连续运行的热负荷导出需求。整套组件采用底部基板+U型弯导热热管+多层堆叠平行翅片的组合结构，底部基板为平整安装面，加工时需保证平面度公差不超过0.02mm，安装时可配合导热硅脂或导热垫片贴合发热源表面，最大限度降低接触热阻，基板上预留的安装孔位可适配M3/M4规格的固定螺丝，兼容多数标准功率器件的安装孔距。六根U型弯曲的热管采用等距排布方式，热管与底部基板采用过盈压装配合，压装深度不小于基板厚度的三分之二，

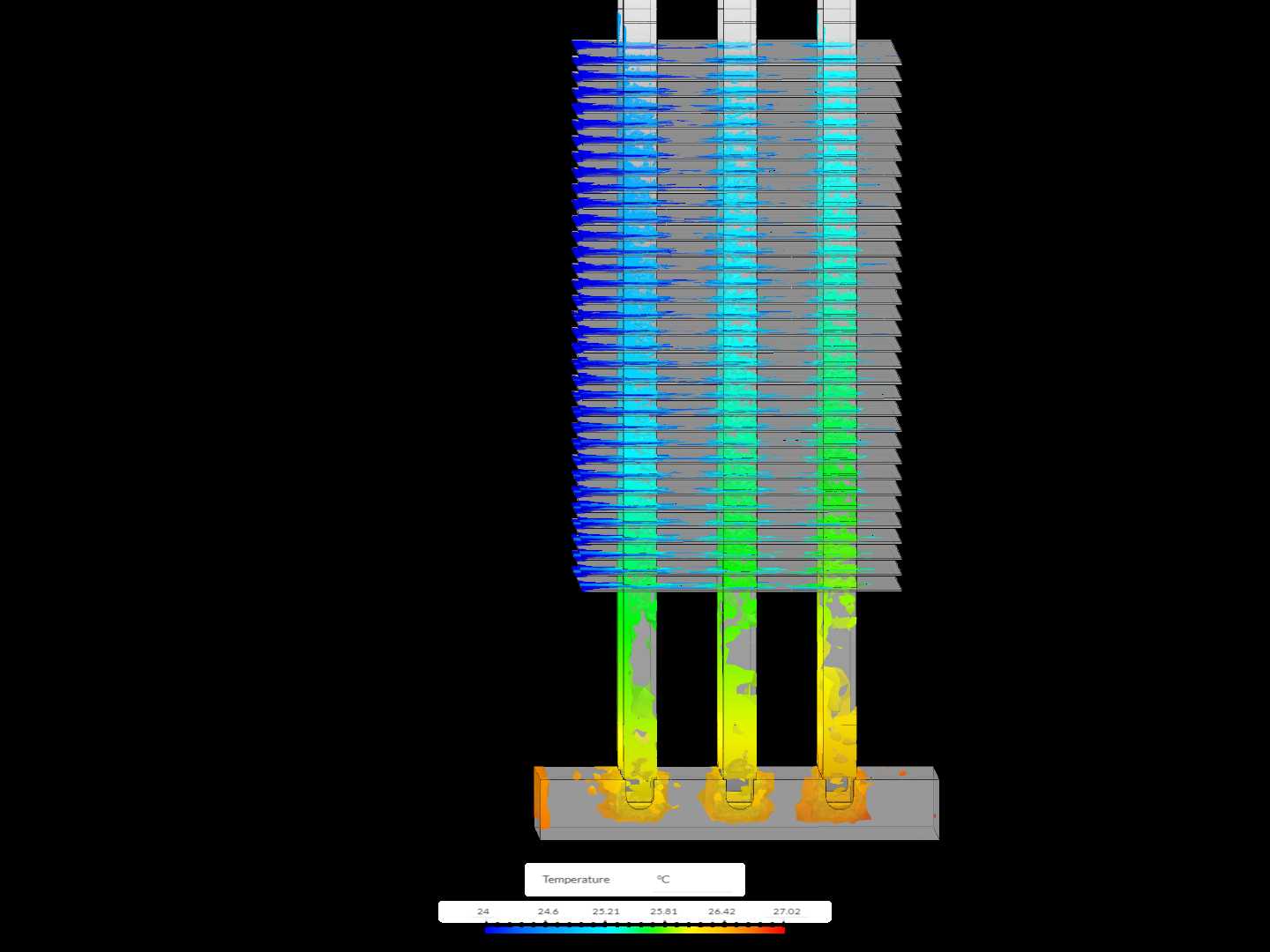

　　保证热管蒸发段能够充分吸收基板传导的热量；热管穿过上层堆叠的所有翅片，与翅片采用胀接工艺固定，消除热管与翅片之间的装配间隙，减少热传导路径上的热阻。上层翅片采用等间距平行堆叠设计，单片翅片厚度控制在0.2-0.3mm区间，翅片间距根据适配的散热功率调整，常规工况下间距保持在1.5-2mm即可兼顾散热面积与通风阻力，翅片边缘做折边处理提升整体结构刚度，避免多层堆叠后出现翅片倒伏、形变的问题。翅片顶部预留的六个凸台结构为工艺定位凸台，在翅片堆叠装配时可通过定位治具卡入凸台位置，保证所有翅片的孔位同轴度，方便热管的穿装作业，装配完成后该凸台无需去除，不会对散热性能产生负面影响。整套结构的安装边界需注意，

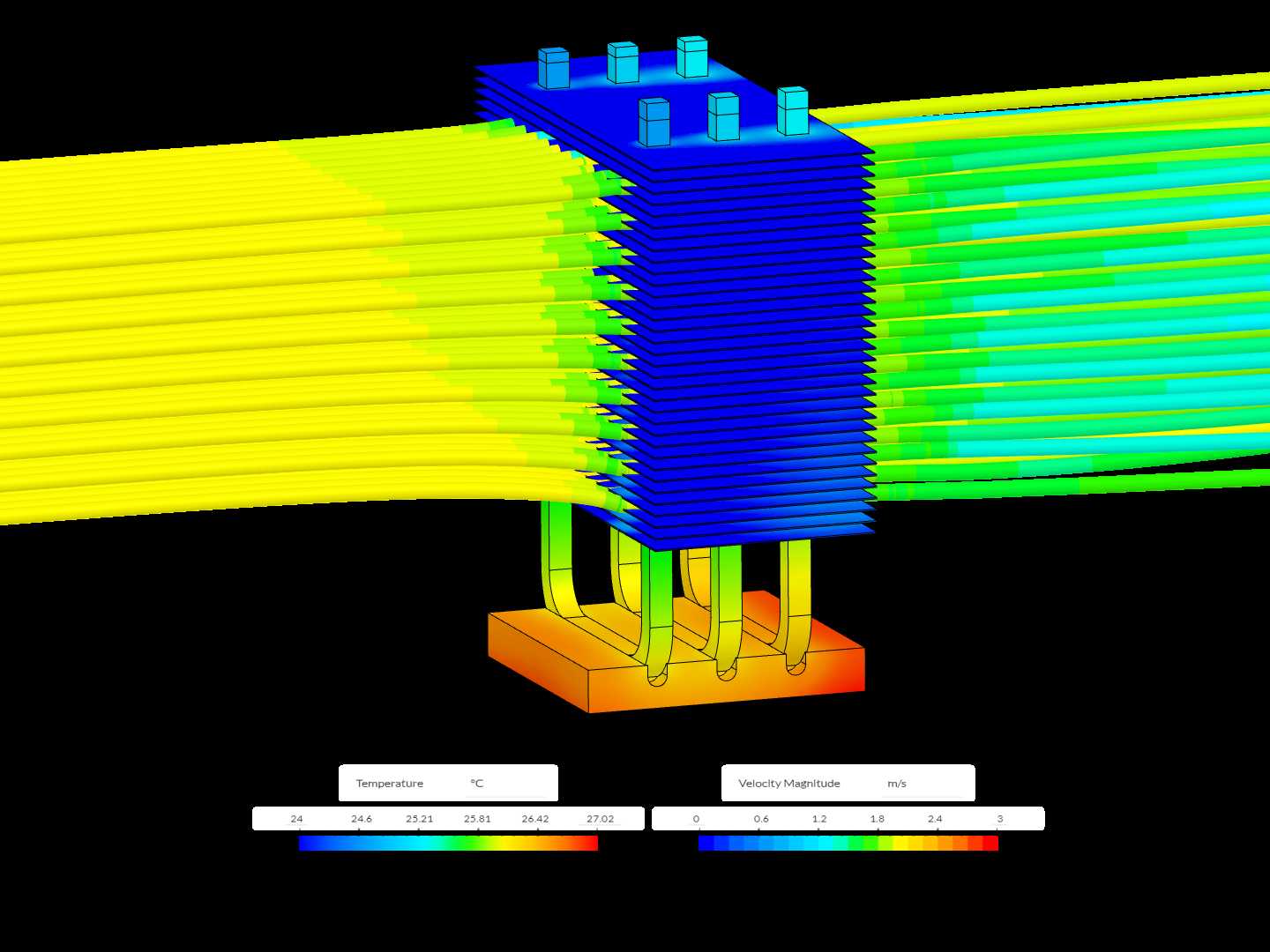

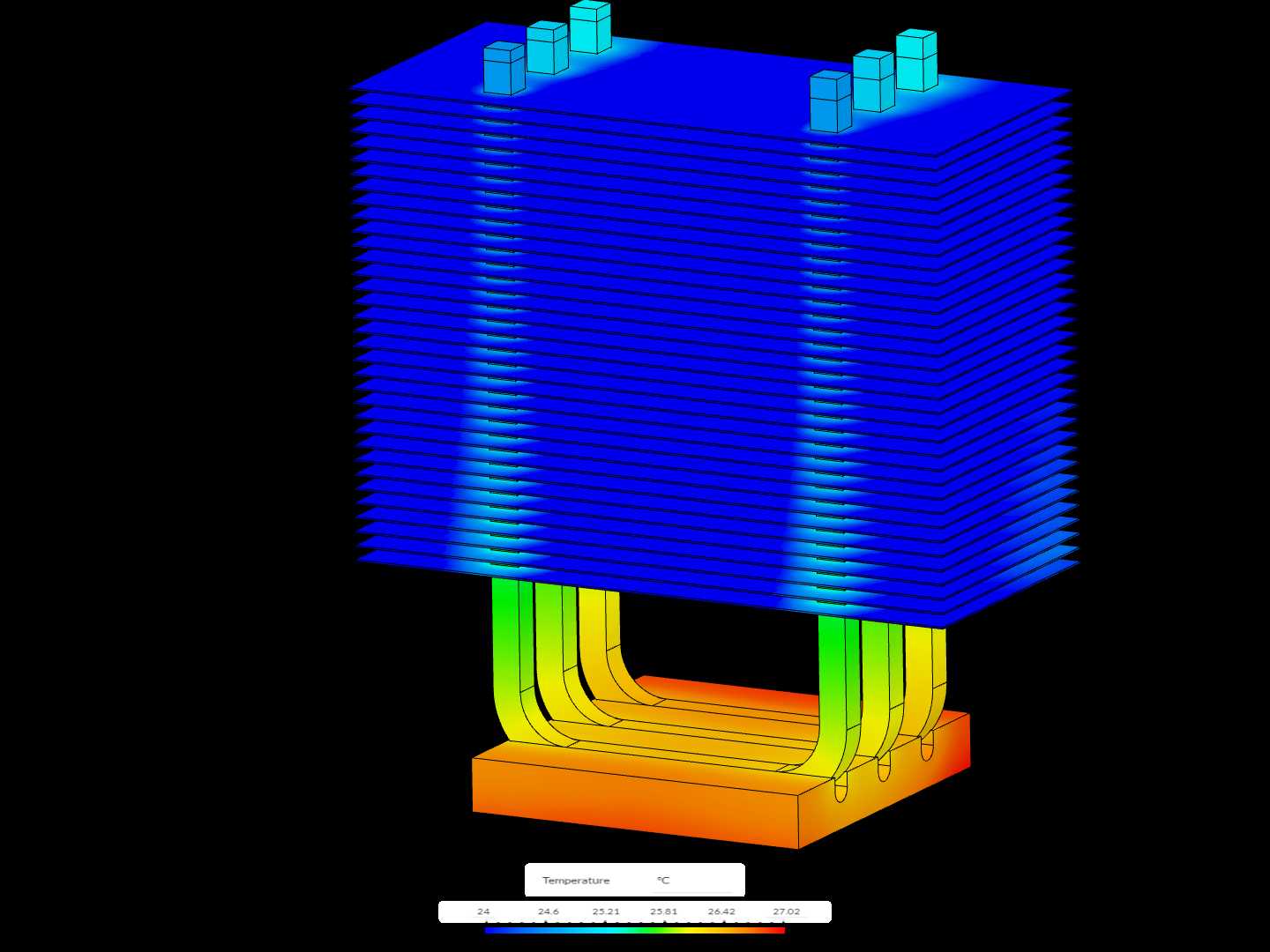

　　底部基板的安装面需完全覆盖发热源的核心发热区域，热管的弯曲段需预留不小于10mm的安全间隙，避免与周边电路板、电容等 taller 元器件产生干涉；翅片整体的通风方向需顺着设备内部的风道走向，若搭配风扇使用需保证气流能够垂直穿过翅片间隙，避免出现气流短路的情况。从设计思路来看，这套结构优先平衡了散热效率与结构可靠性，没有采用过多复杂的异形翅片结构，平行直翅片的加工成本更低，量产时可采用连续冲压工艺制作翅片，压装、胀接的装配工艺也成熟稳定，适合中小批量的散热方案落地；热管的U型弯曲设计在有限的高度空间内拉长了热管的冷凝段长度，能够让热量更均匀地分散到所有翅片表面，避免出现翅片局部温度过高、散热面积利用率不足的问题。实际工况验证中，

　　这套结构在150W热负荷下，发热源表面温度可控制在75摄氏度以内，满足工业级电子器件的长期运行温度要求；若应用在更高热负荷的场景，可通过增加热管数量、提升翅片堆叠高度、搭配轴流风扇的方式拓展散热能力，结构拓展性较强。需要注意的是，装配过程中需避免对热管进行二次弯折、敲击，防止热管内部的毛细结构受损导致导热性能失效；底部基板与发热源贴合时，锁紧螺丝的扭矩需控制在合理区间，避免基板受力形变导致接触间隙增大，影响导热效果。
