液冷动力电池包模组结构设计

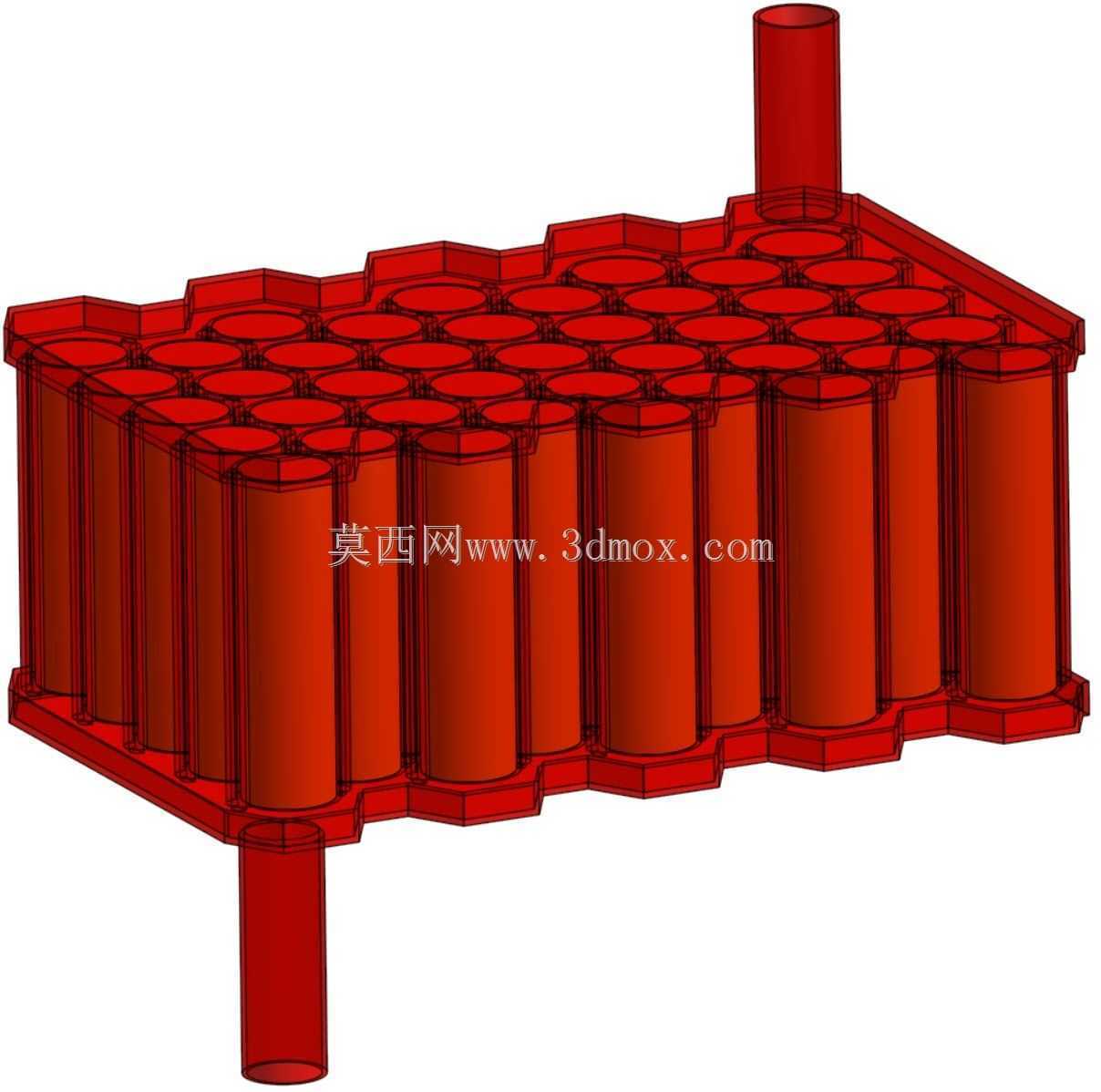

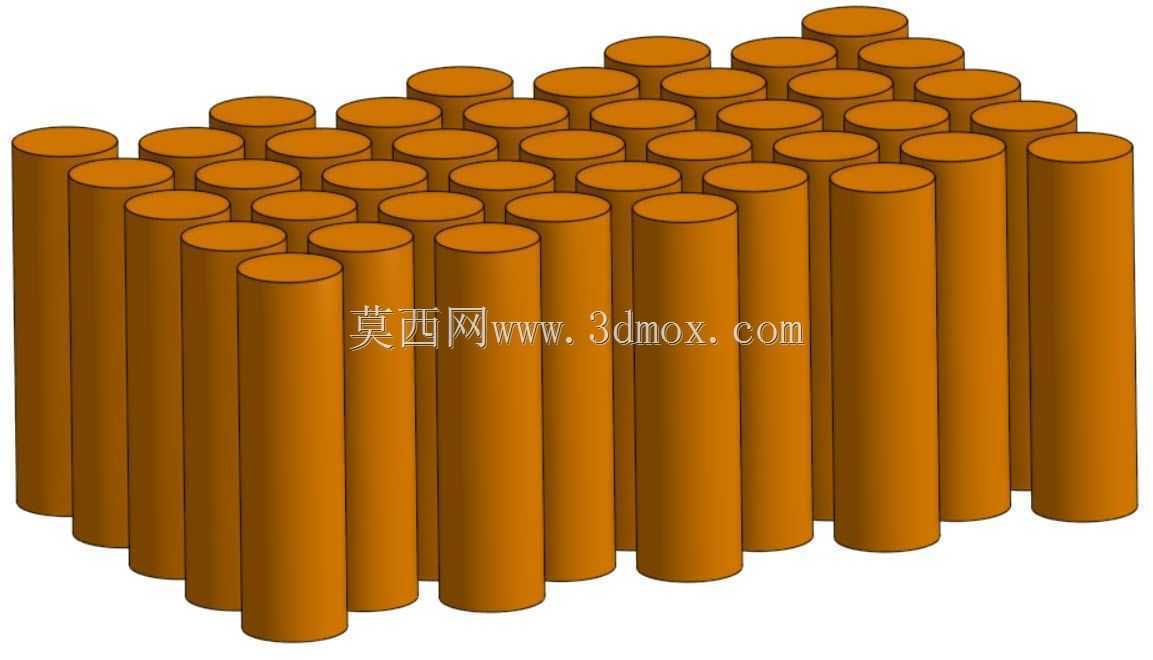

　　这套液冷电池包模组结构，主要面向车载储能、低速电动车辆以及小功率分布式储能柜的热管理场景，核心解决圆柱电芯密集排布时充放电过程热量累积、温差过大的问题。整套结构采用框架式承载思路，模组本体以注塑成型的ABS塑料作为主体支撑，框架上按阵列开出41个圆柱电芯定位腔，每个腔位的内壁预留均匀间隙，电芯装入后不会出现硬接触挤压，同时腔室之间打通连通流道，让乙二醇与水混合的冷却介质可以在所有电芯外壁之间连续绕行，不存在流动死区。

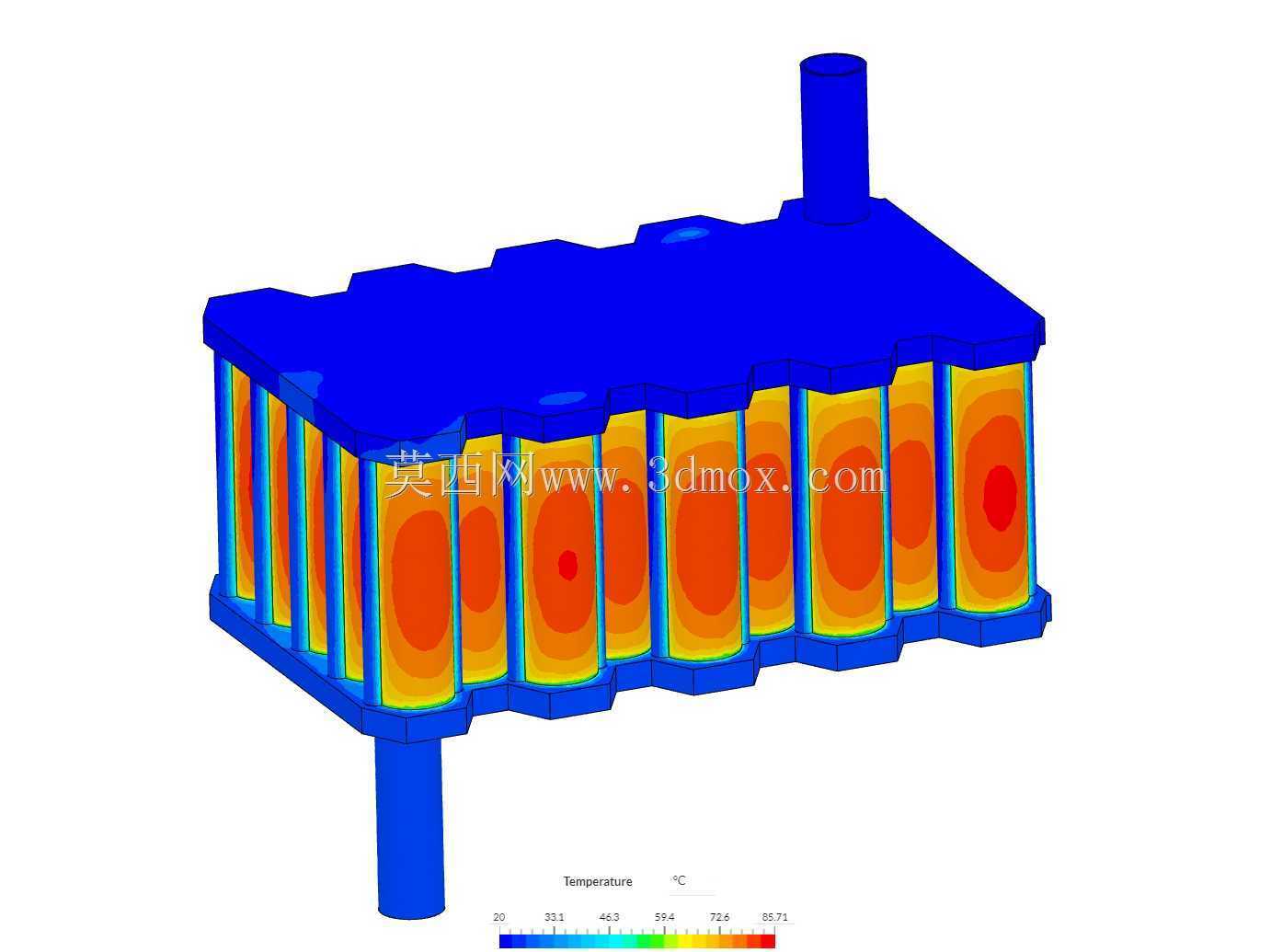

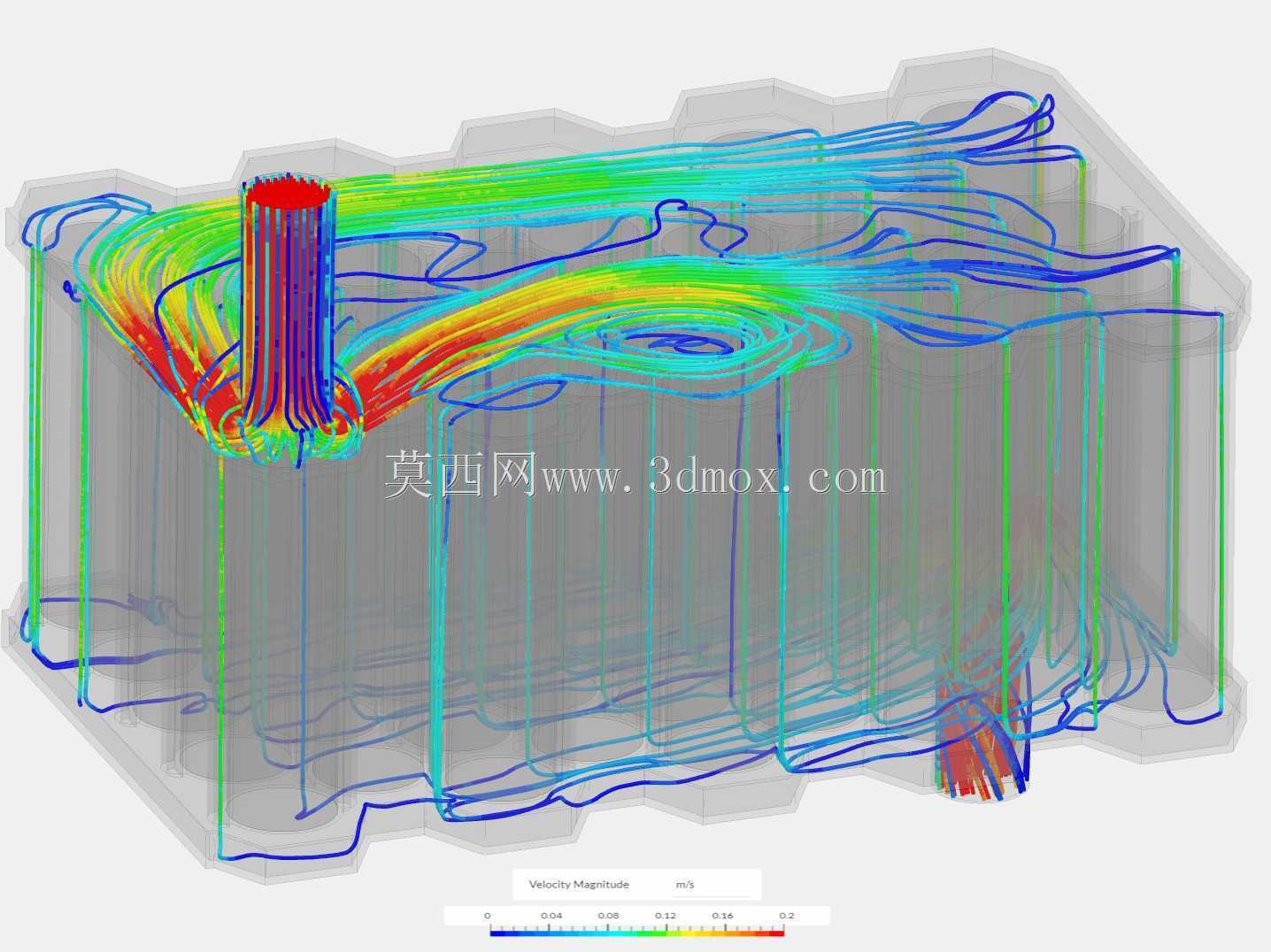

　　从实际使用逻辑来看，单颗电芯持续工作发热量约9W，整组总热负荷接近370W，如果依靠自然风冷，模组中心区域电芯在高倍率充放电时很容易突破安全温度阈值，还会出现边缘电芯温度低、中心电芯过热的温差问题，长期循环会大幅缩减电芯一致性与使用寿命。这套结构把冷却介质直接引入电芯排布的间隙之间，换热路径从传统的底部冷板间接导热，变成了介质包裹电芯侧面的直接对流换热，换热效率提升非常明显。流道进出口分别布置在模组对角位置的竖向接管上，接管口径匹配常用的快插冷却管路，安装时直接对接整车冷却循环回路即可，不需要额外在模组内部加装水泵、阀件，外接管路的折弯半径预留充足，不会出现装配干涉。

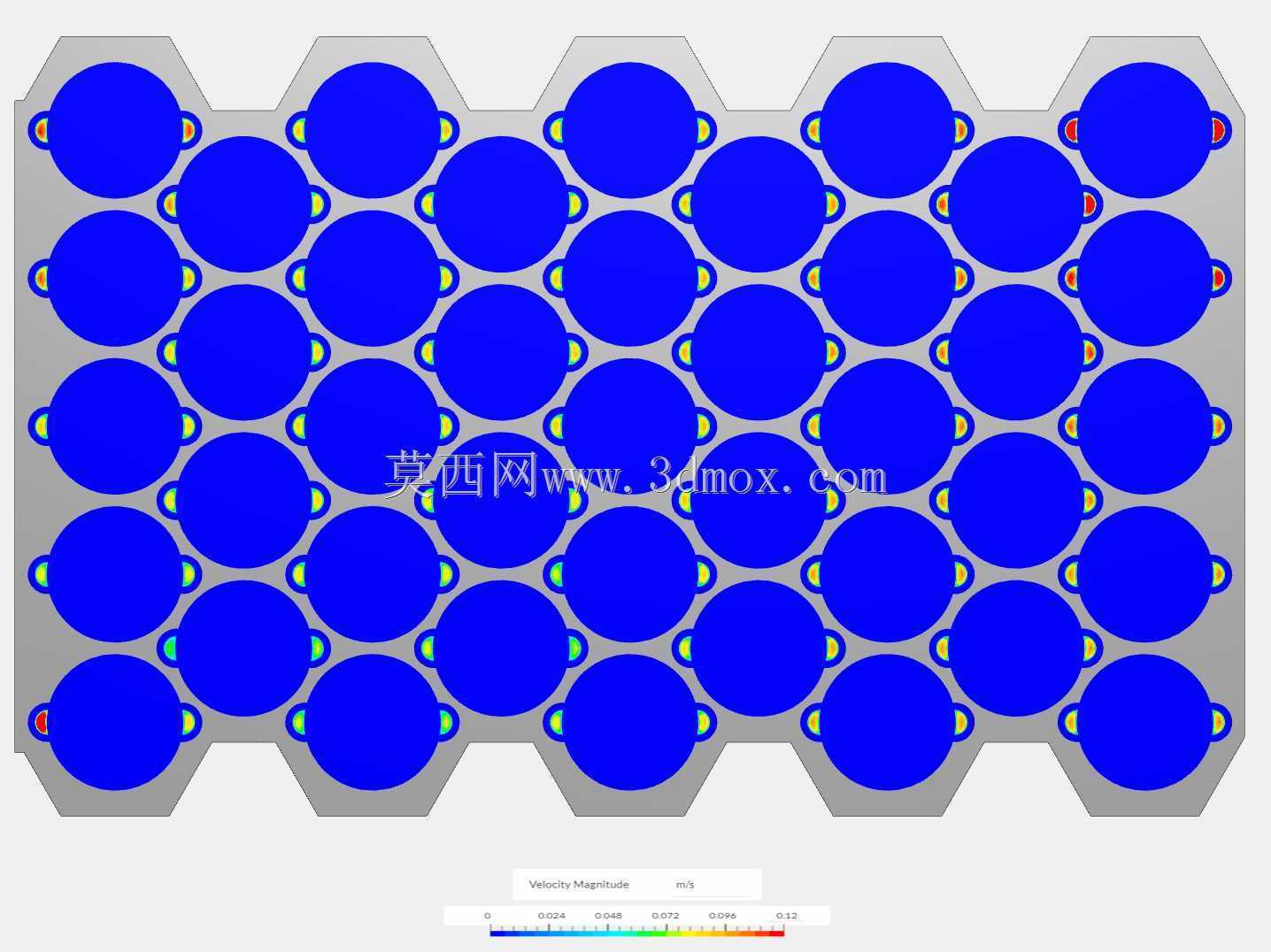

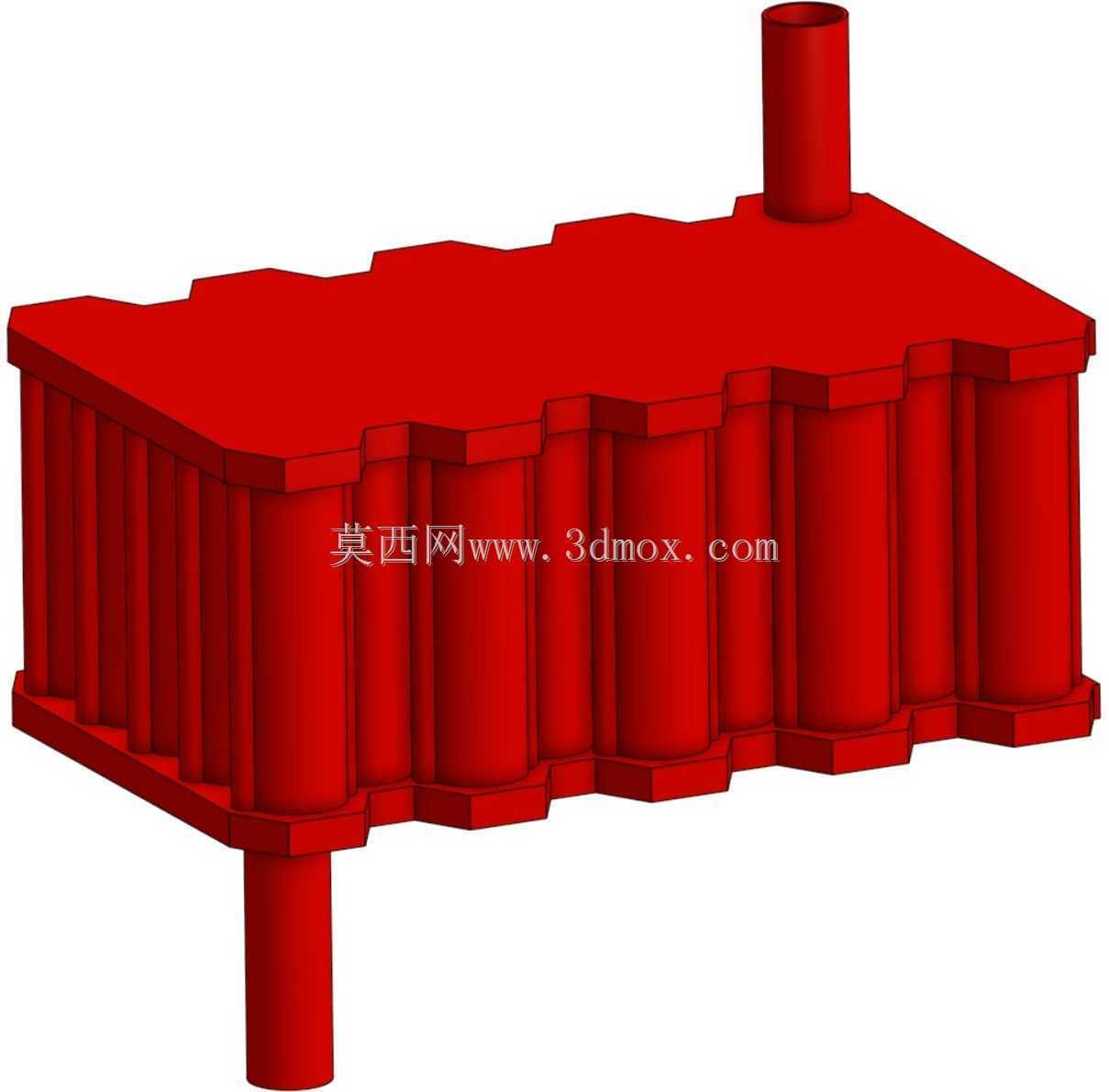

　　结构设计阶段特意把所有电芯定位腔做成等间距阵列，相邻腔位之间的连通槽截面尺寸经过校核，介质在额定工况下流速稳定在合理区间，既不会因为流道过窄导致沿程阻力过大增加循环泵功耗，也不会因为流速过低削弱对流换热效果。模组整体外轮廓为规整矩形，底部支撑边框与顶部限位边框通过竖向立柱连为一体，四周没有突出的尖锐结构， pack内部安装时可以直接沿箱体导轨推入，周边预留的绝缘间隙满足电气安全规范，上下方向的安装高度兼容主流圆柱电芯的长度尺寸，不需要额外改动原有电池包的堆叠空间。框架边角位置做了加厚处理，承受车辆行驶过程的振动冲击时不会出现腔位开裂，塑料材质本身绝缘性优异，也避免了金属框架可能带来的电芯短路风险，流道所有转角位置都做了圆弧过渡，减少介质流动时的湍流损耗，长期使用也不容易在拐角处积气影响冷却效果。
