二十五片鳍片式风冷散热结构设计

　　这类多鳍片风冷散热结构，核心应用场景覆盖消费级计算机CPU供电模块、工业控制板卡功率器件、中小功率LED驱动电源、车载电子控制单元等需要被动或低风压主动散热的电子设备区域，区别于带热管的大功率散热方案，该结构依靠纯金属基材的热传导+鳍片间空气对流完成热交换，无需额外焊接热管或均热板，加工工序更短，批量生产成本可控，适合热耗散功率在15W-40W区间的发热器件配套使用。

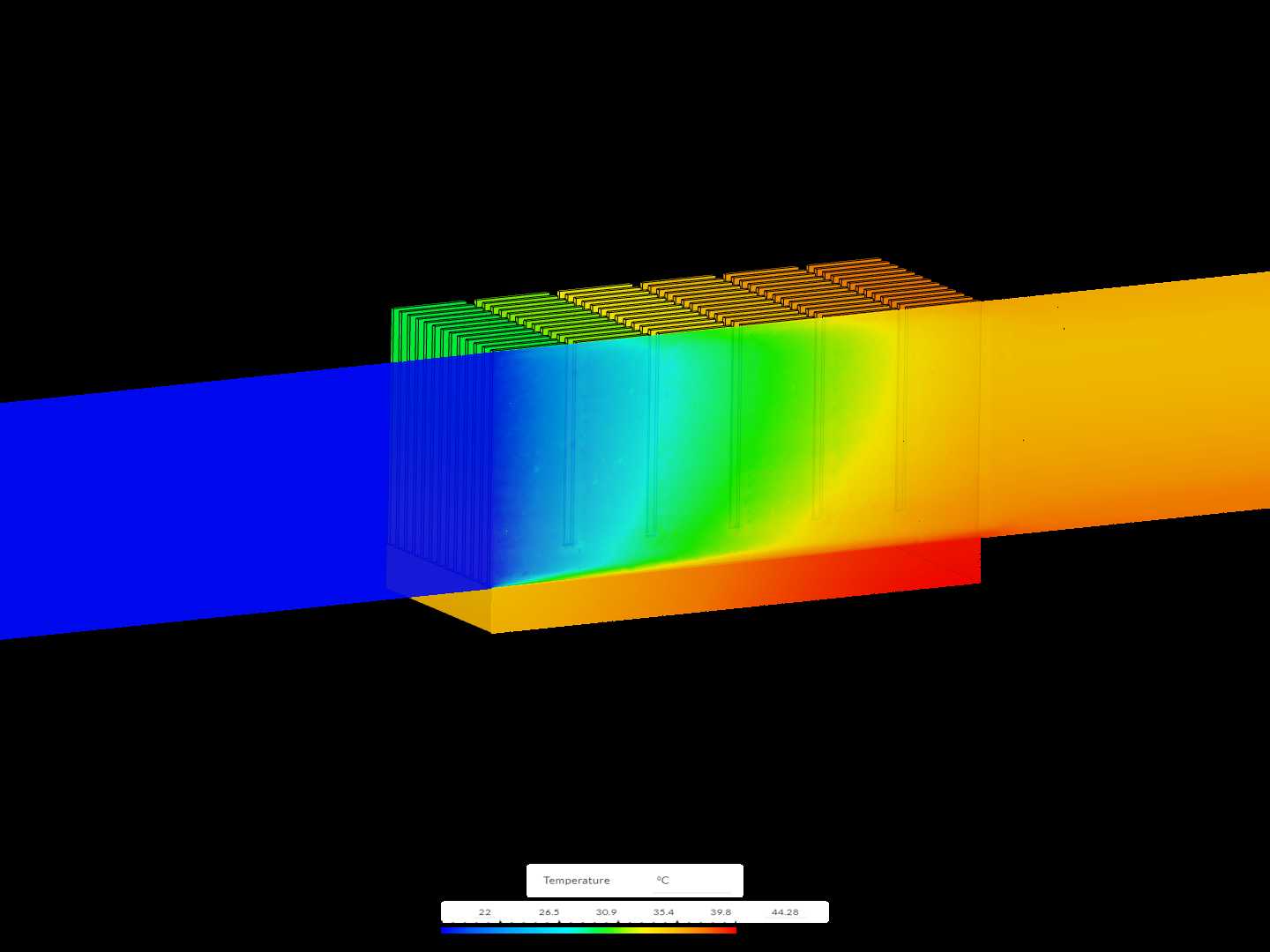

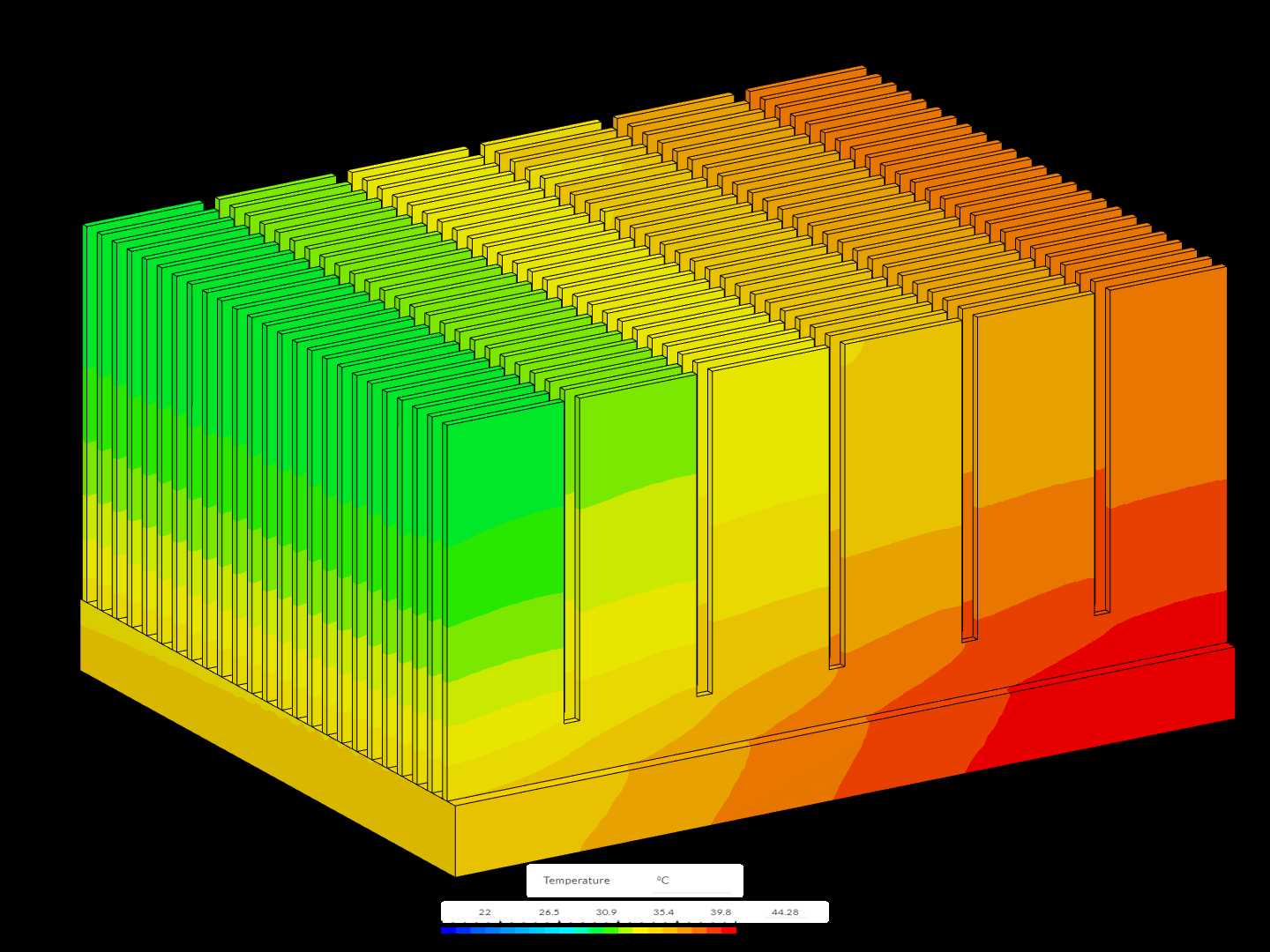

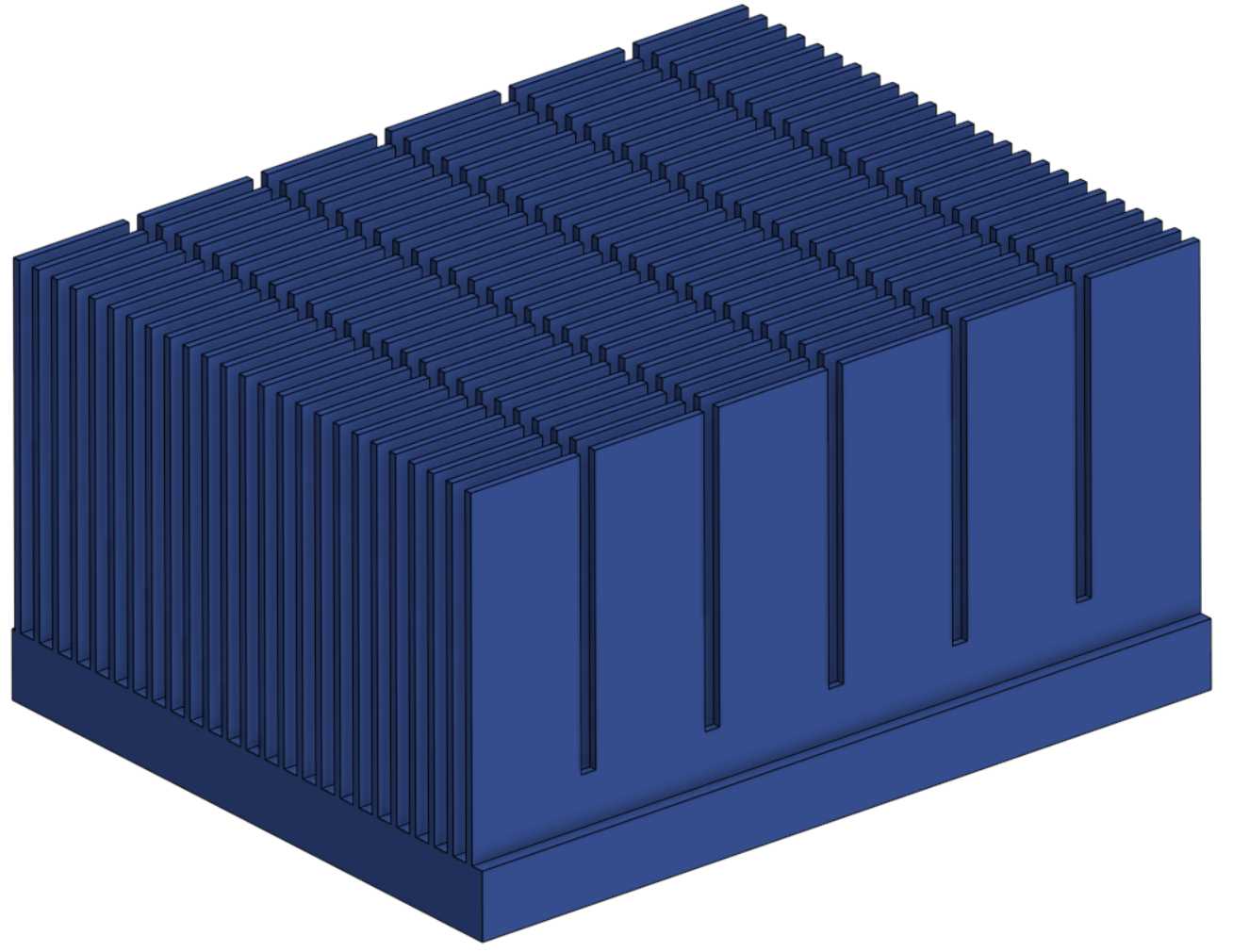

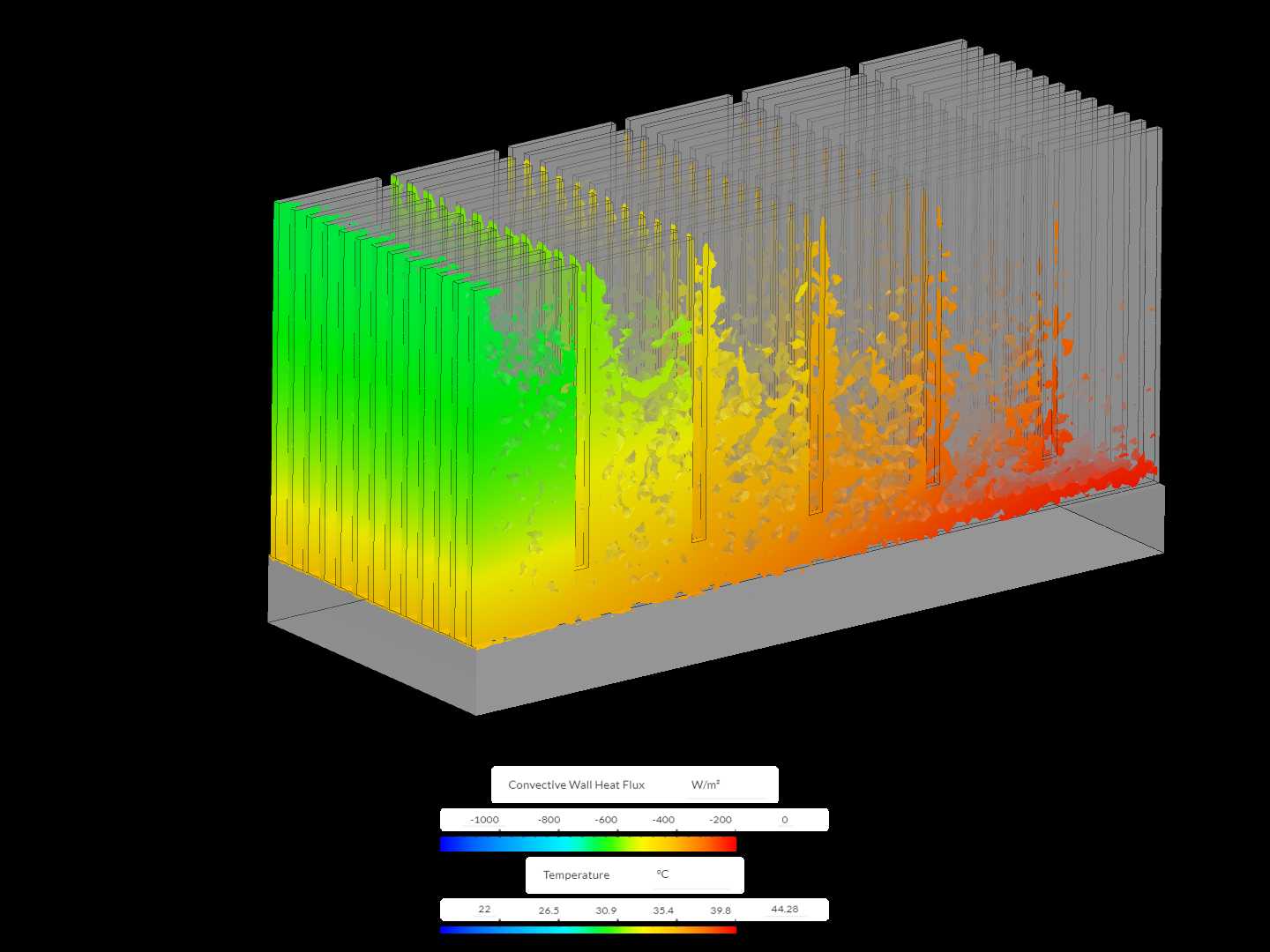

　　从功能特性上看，整组结构采用一体化基座设计，底部为平整安装面，加工时需保证平面度控制在0.05mm以内，安装时可搭配导热硅脂或导热垫片填充发热器件与基座之间的微观空隙，降低接触热阻；上方均匀排布25片垂直散热鳍片，鳍片厚度统一为1.5mm，相邻鳍片间距为4mm，这个间距参数是经过热仿真迭代确定的——间距过小会阻碍自然对流的空气流通，容易在鳍片间隙形成滞流层降低换热效率，间距过大则会在有限安装体积内减少总散热面积，无法达到目标热阻要求。鳍片高度与基座宽度比例控制在1.2:1，既保证足够的散热面积拓展，又避免鳍片过高导致的结构刚性不足，在运输或设备振动场景下不会出现鳍片歪斜变形的问题。

　　设计思路上，该结构优先考虑加工便利性与散热效率的平衡，整体可采用铝合金6063材质通过一次挤压成型，后续仅需对底部安装面做精铣加工、鳍片边缘做去毛刺处理即可完成生产，无需额外的拼接、焊接工序，从根源上避免了拼接处的附加热阻。鳍片与基座的连接为一体化结构，热传导路径无断点，发热器件产生的热量可以快速通过基座均匀传导到每一片鳍片表面，再通过鳍片与流动空气的接触将热量带出。在结构边界设计上，基座四周预留了标准安装孔位，孔位间距适配通用TO封装功率器件、计算机主板CPU供电散热位的安装尺寸，安装时可采用卡扣、压片或螺丝固定，适配不同设备的装配需求，整体外形的长宽高尺寸控制在常见板卡散热的允许安装边界内，不会与周边的电容、接插件等元器件产生装配干涉。

　　实际选型应用时，该结构可根据使用场景的风道条件调整表面处理方式：自然对流场景下可做黑色阳极氧化处理，提升表面辐射换热能力，能在原有基础上降低8%-12%的热阻；强制风冷场景下可做本色阳极氧化，兼顾成本与防腐蚀需求。鳍片的排布方向需顺着设备内部的风道走向安装，保证气流可以顺畅穿过鳍片间隙，避免出现挡风导致的散热性能下降。针对高湿高盐雾的工业应用场景，还可在结构表面增加电泳涂层，提升防腐蚀能力，延长在恶劣工况下的使用寿命。

　　在热性能匹配层面，该结构的热阻参数可满足常规工业级电子器件的温升要求，在环境温度40℃的条件下，搭配常规2000转低噪音轴流风扇时，可将发热器件的表面温度控制在75℃以内，满足工业电子设备长期稳定运行的温度要求；无风扇自然对流条件下，可适配热耗散20W以内的器件，保证器件结温在安全阈值范围内。结构的边角位置均做了R0.5的圆角处理，避免安装过程中锐边划伤操作人员或损坏周边线材，基座底部的安装孔位做了沉头设计，螺丝安装后不会突出基座底面，保证安装面与发热器件完全贴合，不会出现局部间隙导致的热阻升高问题。
