四通道PWM机箱风扇控制器结构设计

　　在PC硬件散热系统的结构设计环节，机箱内部风扇的走线布局、调速管控一直是结构工程师需要重点考量的部分，尤其是多风扇配置的中塔、全塔机箱，零散的风扇接线不仅会干扰机箱内部风道走向，还会挤占硬件安装空间，给后续的硬件维护、配件更换带来不必要的麻烦。这款四通道PWM风扇控制器的三维建模，核心出发点就是为了在机箱结构设计阶段，精准匹配安装位的尺寸边界，提前完成走线规划与干涉校验，避免实际装机时出现硬件冲突、走线杂乱的问题。

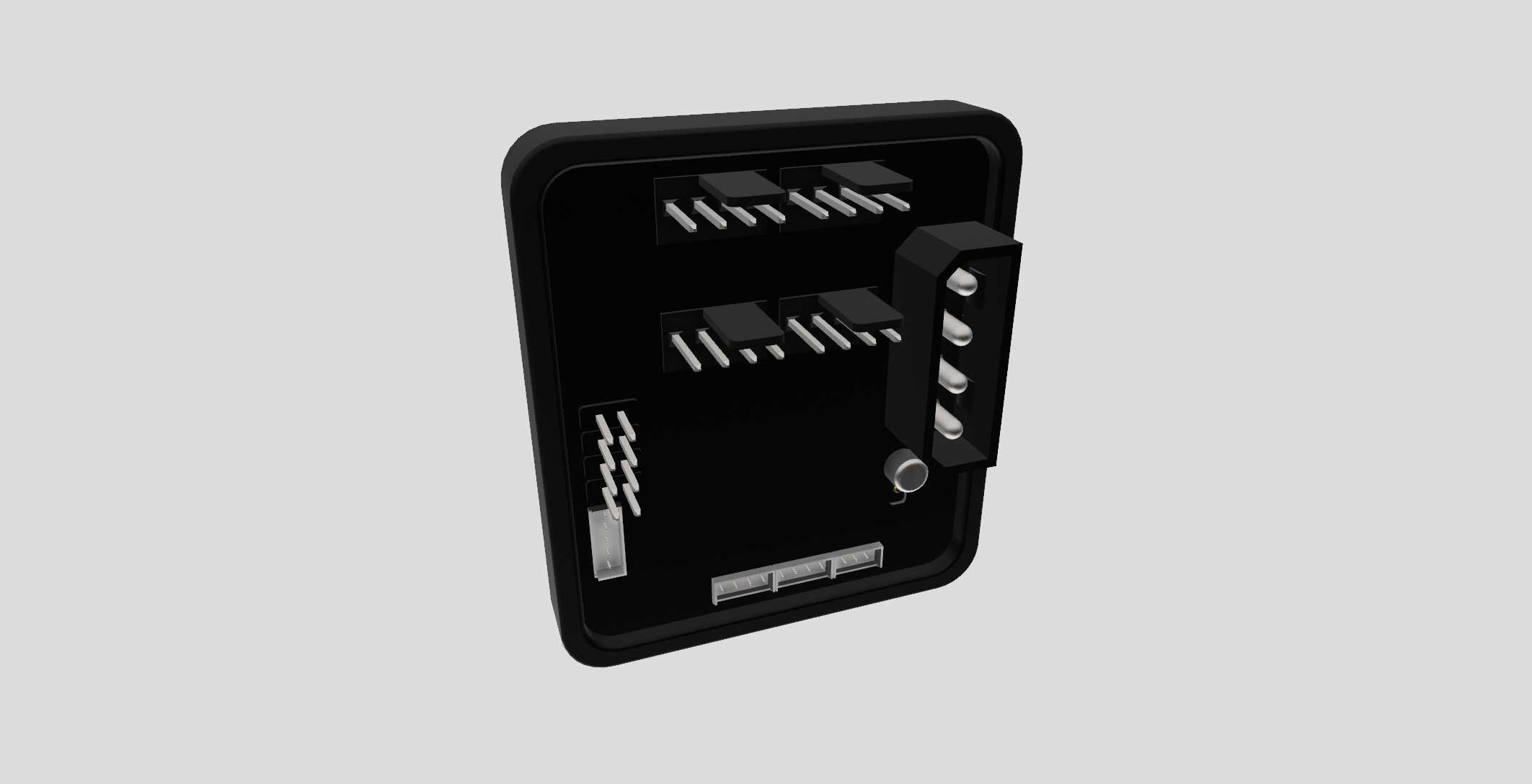

　　从实际功能层面来看，这款控制器可同时接入四路PWM风扇，统一接收主板的PWM调速信号，实现多风扇的同步转速调控，无需占用主板上多余的风扇插针，解决了多数消费级主板风扇接口数量不足的痛点。建模过程中，工程师对控制器上的每一个接插件位置都做了精准还原：四路风扇输出针脚采用上下两排的布局设计，每排两组针座，针脚间距严格遵循标准风扇插针的2.54mm间距规范，接插件旁预留了足够的手指操作空间，方便用户在机箱内部完成风扇接线的插拔操作，不会因为空间局促导致插针弯折、接线松脱的问题。控制器侧面设置的独立接线端口，用于连接主板的PWM信号源与供电接口，端口位置做了下沉式处理，接线插入后线材可顺着控制器侧边自然走线，不会凸出于控制器主体表面，避免与机箱侧壁或者其他硬件产生干涉。

　　外形尺寸的设定上，这款控制器采用圆角矩形的主体结构，外壳整体做了哑光黑色的表面处理，边缘圆角半径控制在3mm，既避免了锐边在装机过程中划伤线材或者操作人员手指，也能更好地适配机箱内部常见的安装位结构，不管是采用背线仓磁吸固定、螺丝孔位固定还是扎带绑定固定，都能找到合适的固定点位。控制器主体厚度控制在12mm以内，安装后不会过度挤占背线仓的走线空间，即便是背线空间仅有15mm的紧凑型机箱，也能顺利完成安装，不会出现侧板无法闭合的问题。建模时工程师特意还原了控制器表面的状态指示灯位，指示灯位于信号接插件旁，通电后可直观显示控制器的工作状态，方便用户排查接线故障，指示灯的透光孔位做了内凹处理，避免光线直射产生眩光，也不会因为长期积灰影响透光效果。

　　在结构设计的细节考量上，这款控制器的外壳采用上下扣合的装配结构，建模时完整还原了壳体内部的卡扣位与PCB板安装柱的位置，PCB板与外壳内壁之间预留了1mm的安全间隙，避免壳体注塑变形挤压PCB板上的贴片元件，造成元件虚焊或者短路的问题。控制器上的每一个针座都做了定位凸台设计，与PCB板上的定位孔精准匹配，焊接时不会出现针座偏移的问题，保证风扇插头插入时的对位精度。针对机箱内部可能存在的震动问题，控制器外壳的安装接触面预留了防滑胶垫的粘贴位，胶垫厚度1mm，既可以抵消机箱风扇运转产生的细微震动，避免控制器与机箱壁共振产生异响，也能填充安装面的间隙，让控制器固定更加稳固，不会因为长期使用出现移位的情况。

　　从三维建模的工程应用角度来说，这个模型的建立可以直接导入机箱整体装配模型中，完成安装位的干涉校验：在结构设计阶段，工程师可以模拟控制器的安装位置，调整周边线材的走线路径，确认风扇接线的长度是否足够，信号接线是否会与显卡、内存等突出硬件产生干涉，提前优化机箱内部的结构布局。对于定制化水冷装机的用户来说，这个模型也可以帮助规划水冷管的走管路径，避免水管与控制器或者接线产生摩擦，长期使用磨破水管造成漏液风险。建模过程中所有的尺寸参数都参考实物进行1:1还原，接插件的插拔行程、针脚的伸出长度、外壳的壁厚都做了精准的参数化设定，不管是用于机箱结构的设计校验，还是用于控制器本身的产品开模参考，都能提供准确的尺寸依据，减少后续实物打样的修改次数，缩短产品开发的周期。
