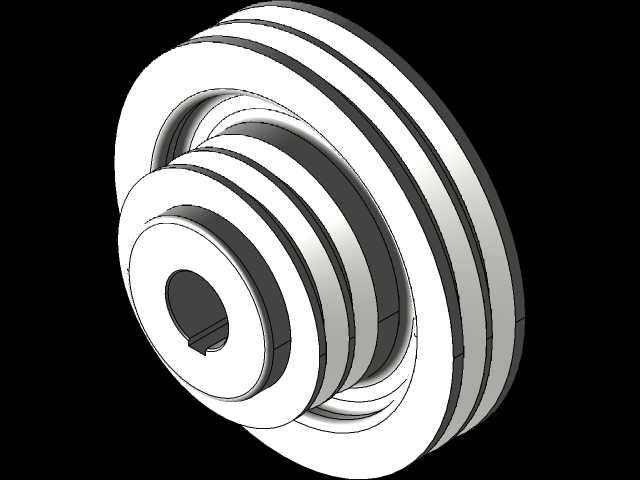

CA6140车床用分体式多槽带轮结构设计

　　这款带轮是针对CA6140普通车床主轴箱传动系统做的分体式结构设计，区别于常规整体铸造带轮，采用轮毂与轮缘分体加工后装配的形式，主要适配车床床头箱输入轴端的动力传递场景，解决常规整体带轮磨损后需整体拆卸、更换成本高的问题。从实际应用场景来看，普通车床长期承担轴类、盘类零件的车削加工，主传动系统的V带轮需要持续传递电机输出扭矩，车间加工工况下经常存在带轮槽磨损、键槽滚键的故障，常规整体带轮更换时需要拆解整个主轴箱端盖、拉卸轴承，维修停机时间长，分体结构的设计将易磨损的轮缘部分与和轴配合的轮毂部分做分离设计，轮缘磨损后仅需拆卸轮缘部分更换，无需触动轴系配合，大幅降低现场维修的工作量。

　　设计过程中首先确定安装边界，轮毂内孔采用标准键槽配合，适配CA6140车床输入轴的轴径尺寸，键槽宽度符合普通平键的配合公差，轮毂端面设计有定位止口，和轮缘的配合面采用H7/k6的过渡配合，保证装配后同轴度误差控制在0.02mm以内，避免高速运转时出现动平衡超差的问题。轮缘部分设计有多道V型槽，槽型角度采用标准40度V带槽型，槽间距严格按照窄V带的安装尺寸要求设定，保证多根V带同时工作时受力均匀，不会出现单根带过载打滑的情况；轮缘外侧的挡边高度高出带顶面2mm，防止V带运转过程中出现脱槽故障，尤其是车床启停瞬间的冲击载荷下，挡边可以有效约束带的径向窜动。

　　从功能特性来看，分体式结构的带轮除了维修便捷的优势，还可以根据车间实际使用的V带型号灵活更换轮缘，比如部分车间将原有普通V带更换为窄V带提升传动效率时，不需要更换整个带轮，仅需加工对应槽型的轮缘装配即可，适配性更强。设计时考虑到动平衡要求，轮缘和轮毂的配合面设置有定位销孔，装配完成后配钻定位销，保证每次拆装后轮缘和轮毂的相对位置固定，不需要重新做动平衡校正，适合车间现场快速更换的需求。轮毂部分采用45钢调质处理，硬度控制在HB220-250，保证和轴配合的键槽部分有足够的抗挤压强度，避免长期冲击载荷下出现键槽变形；轮缘部分采用灰铸铁HT200铸造，材料本身的减震性能好，可以有效吸收V带传动过程中的振动，降低车床运转时的噪音，同时铸铁材料的耐磨性能优异，V带槽的使用寿命比钢制带轮提升30%以上。

　　实际安装时，轮毂部分通过热装方式装配到车床输入轴端，轴向靠轴肩定位，锁紧螺母压紧后不会出现轴向窜动，轮缘部分从轴向套入轮毂止口后，通过端面的内六角螺钉锁紧，再打入定位销防松，整个装配过程不需要大型拉马工具，普通机修钳工使用常规扳手即可完成更换。轮槽的加工精度严格控制，每个槽的基准直径公差控制在IT7级，槽面粗糙度达到Ra3.2，减少V带的磨损，延长传动带的使用寿命。带轮的整体径向尺寸经过核算，满足CA6140车床主轴箱的安装空间要求，运转时轮缘外侧和主轴箱端盖的安全间隙保持在10mm以上，不会出现运动干涉，同时带轮的包角符合V带传动的设计要求，最小包角不小于120度，保证传动效率不低于95%，满足车床满负荷切削时的扭矩传递需求。

　　在结构细节处理上，轮毂和轮缘的配合端面设计有0.5mm的卸荷槽，避免装配时两个端面的平面度误差导致配合不紧密，螺钉孔采用沉孔设计，螺钉锁紧后头部不高出轮缘端面，防止高速运转时螺钉头产生风阻和安全隐患。带轮的所有锐边都做了R1的倒角处理，避免装配时划伤操作人员，同时去除应力集中的尖角，提升零件的抗疲劳强度，应对车床频繁正反转带来的冲击载荷。
