嵌入式暗装智能开关面板结构设计

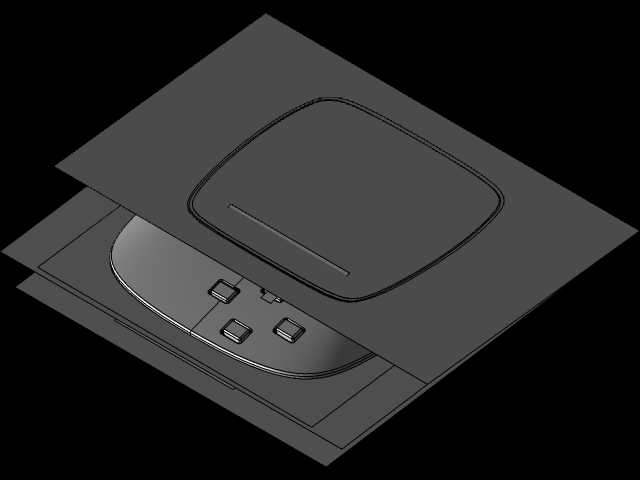

　　做这套嵌入式暗装智能开关的结构设计时，最先要锚定的是国内常规86型底盒的安装边界，毕竟家装、工装场景里预埋的暗装底盒基本都遵循通用安装尺寸，要是安装位尺寸做偏了，现场施工根本装不进去，前期所有结构设计都白搭。整个组件拆成上层面板盖板、中间功能按键模组、底层安装底座三个核心部分，分层设计的逻辑首先是方便后期装配，其次是给内部的电路板、接线端子预留足够的安全爬电距离，毕竟强电接线场景里，绝缘间隙不够是很容易出安全隐患的。

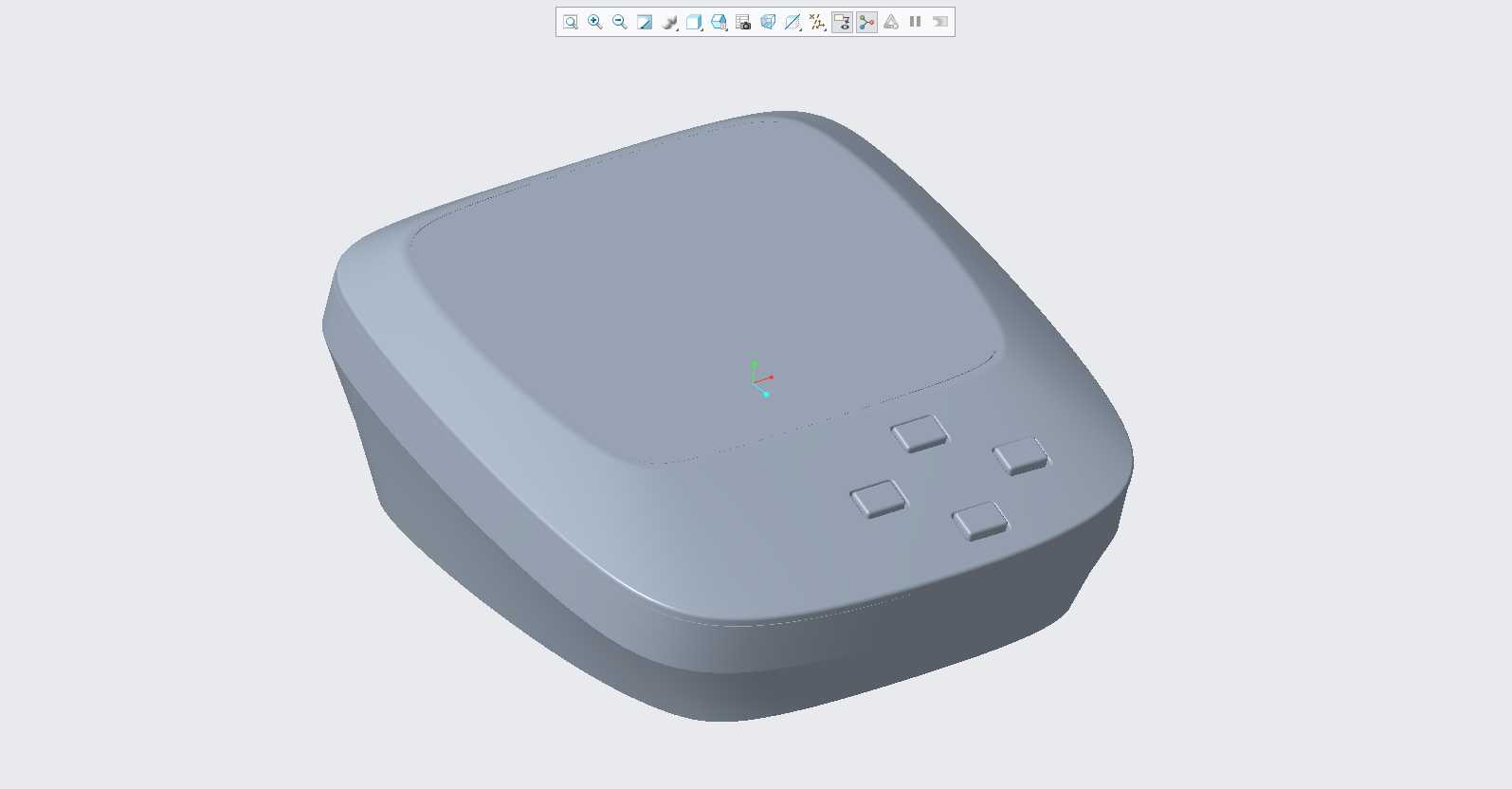

　　从实际应用场景来说，这类暗装智能开关主要用在住宅室内墙面、写字楼办公隔间、酒店客房的墙面控制点位，替代传统的机械翘板开关，除了基础的灯光回路通断控制，还能拓展场景联动、感应触发这类智能功能，所以结构设计的时候不能只考虑机械装配，还要给功能拓展留足冗余空间。上层面板做了微弧收边的造型，不是完全的直角平板，一来是贴合墙面安装后不会有突兀的割手感，日常清洁擦拭的时候也不会积灰留死角，二来盖板和底座的配合面做了一圈嵌入式止口，安装到位后盖板和墙面的缝隙能控制在0.5mm以内，既美观也能避免蚊虫、灰尘顺着缝隙掉进底盒里，影响内部电路的使用寿命。

　　中间的按键模组部分，三个独立按键的按压行程做了1.2mm的设计，这个行程是反复调试过的，行程太短会让用户觉得按压没有反馈感，像按在一块硬板上，行程太长又会让按键回弹拖沓，长期使用后容易出现卡键的问题。按键和面板盖板的配合间隙留了0.15mm，这个间隙既能保证按键按动的时候不会和盖板摩擦卡滞，又不会因为间隙太大露出内部的结构件，影响外观整体性。按键下方的触发位置对应了轻触开关的安装位，每个按键的导向柱都做了十字筋加强，避免长期按动后按键柱出现歪斜、断裂的问题，毕竟开关属于高频操作的墙面器件，正常使用场景下十年内的按压次数要达到数万次，结构强度不够很容易提前失效。

　　底层安装底座的设计完全适配通用86型暗装底盒的安装孔位，两个安装螺丝孔做了长圆孔设计，允许现场安装的时候有±3mm的位置调整量，毕竟预埋底盒的时候施工人员很难做到完全横平竖直，长圆孔的设计能让面板在安装时微调角度，保证最终装完后面板是水平端正的。底座的进线孔做了敲落孔结构，不同方向的进线都能对应敲开对应的孔位，不用现场额外扩孔，适配不同方向的线管布线场景。底座内部的立柱高度做了精准控制，保证电路板装上去之后，板上的元器件和底座底部留有2mm的间隙，避免墙面返潮的时候水汽直接接触电路板，造成短路或者元器件腐蚀的问题。

　　整个结构的装配逻辑是无额外小零件的卡扣式装配，底座和上盖之间靠四周的卡扣锁紧，不用打螺丝，生产线上装配的时候能大幅提升组装效率，后期如果需要检修内部电路，用平口螺丝刀顺着侧边的拆卸缝就能撬开面板，不用硬撬损坏墙面或者面板本身。面板表面做了细磨砂的纹理设计，不是高光面，日常使用的时候不容易留下指纹和划痕，长期使用也不会因为频繁擦拭出现表面发亮的磨损痕迹。考虑到不同装修风格的适配性，整个面板的外轮廓没有做多余的装饰线条，极简的造型能适配北欧、现代、新中式等绝大多数室内装修风格，不会因为造型太突兀破坏墙面的整体协调性。

　　在结构强度校核的时候，面板盖板的壁厚做了2mm，底座壁厚1.8mm，选用常用的PC阻燃材料做结构件的话，这个壁厚既能保证整体的结构刚性，安装拧紧螺丝的时候不会出现底座变形的问题，也不会因为壁厚太厚导致表面出现缩痕，影响外观质量。按键的壁厚做了1.5mm，表面做了均匀的壁厚过渡，避免注塑的时候出现缩水、翘曲的问题，保证每个按键的表面平整度，装完之后不会出现按键高低不平的情况。另外在面板和底座的配合位置，还做了一圈防水筋，即使日常清洁的时候有少量水溅到面板上，也会顺着防水筋流到墙面，不会顺着缝隙渗进底盒内部，提升了潮湿场景下的使用安全性，比如卫生间干区、阳台这类偶尔会溅到水的安装位置，也能正常使用。
