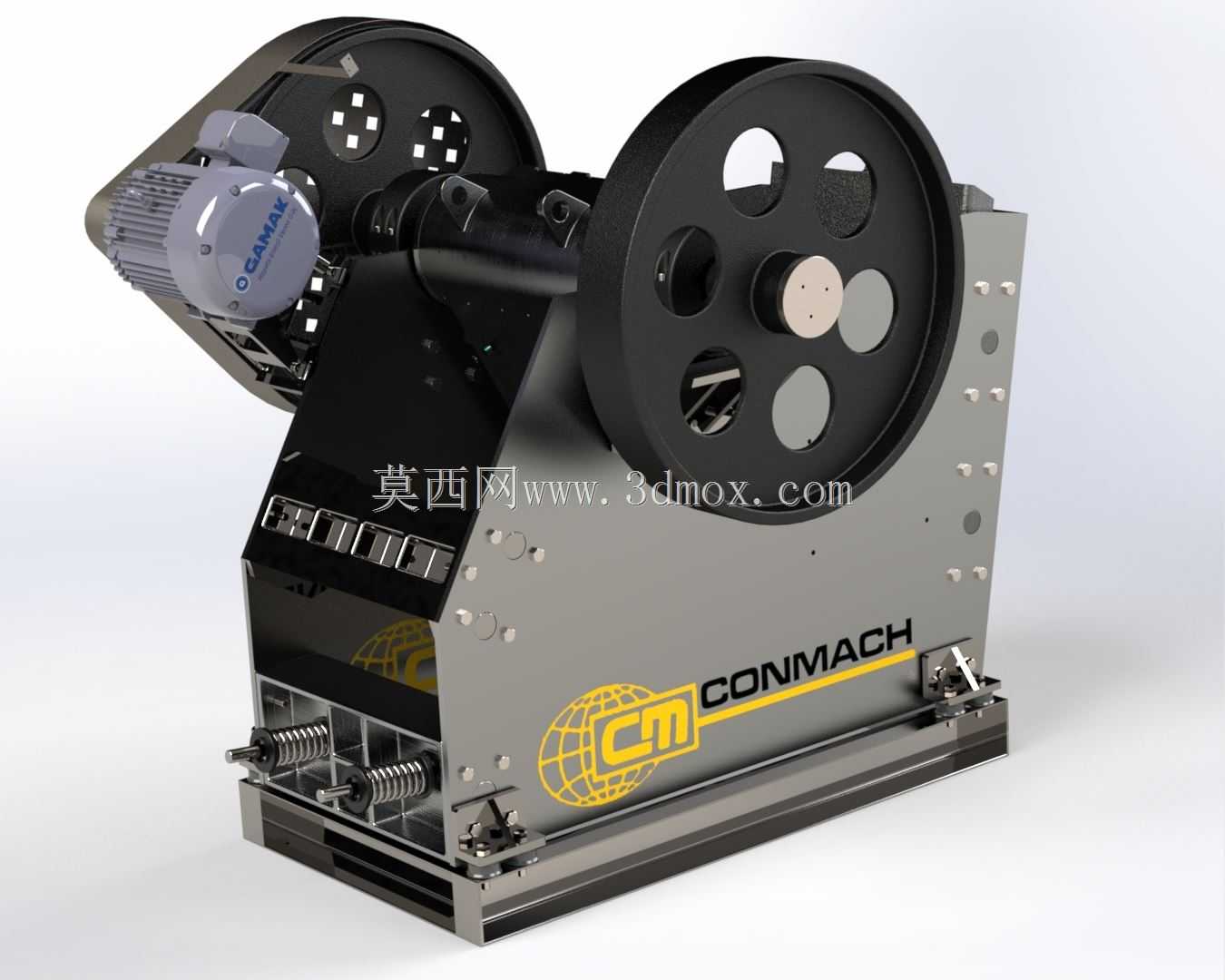

1200x900规格一级颚式破碎设备结构设计

　　在砂石骨料生产线、露天矿山采场、建筑固废资源化处理车间的首段破碎工位，这类大规格颚式破碎机始终承担着最核心的粗碎任务，作为整条物料处理流程的头道工序设备，其运行稳定性、进料适配能力直接决定了整条产线的处理效率与后续设备的运行负荷。本次呈现的1200x900规格一级颚破，在结构设计阶段就围绕粗碎工位的恶劣工况做了全维度的适配优化，区别于中小型颚破的轻量化设计思路，该机型从机架强度到动颚摆动轨迹都做了针对性调整。

　　从实际应用场景来看，该设备可直接处理粒径不超过800mm的爆破原石、建筑拆除混凝土块、露天开采的矿石原料，无需额外的前置粗筛工序，适配的物料类型涵盖花岗岩、玄武岩、石灰石、混凝土再生料、中等硬度金属矿石等多种物料，单台设备即可满足时产120吨级产线的粗碎需求，出料粒度可通过调整出料口楔块机构在100-200mm区间灵活调节，出料粒度均匀，可直接输送至后续中细碎设备或筛分设备，不会出现过大块物料卡堵后续输送、破碎设备的问题。

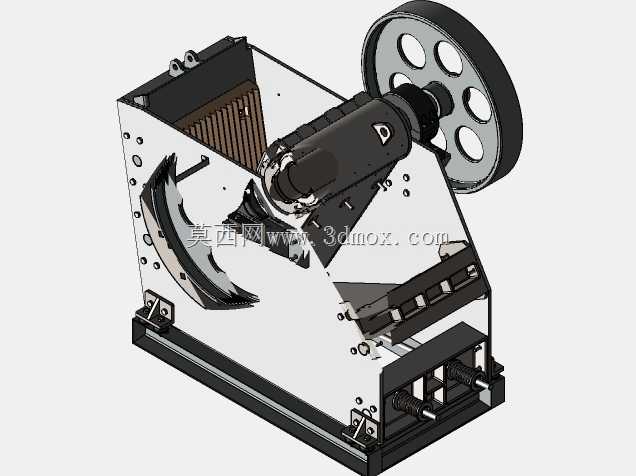

　　设备的功能特性设计完全围绕粗碎工位的高负荷需求展开：动颚组件采用了高耐磨合金衬板，衬板表面做了齿形优化，咬合物料的能力更强，避免硬物料在破碎腔打滑空转；飞轮组做了动平衡校准，大直径飞轮可储存足够的破碎冲程能量，在破碎高硬度大块物料时不会出现转速骤降、闷车的问题；侧护板采用可更换的耐磨钢材质，机架两侧受物料冲刷的位置无需整体更换机架，仅需定期更换护板即可降低维护成本；调整座与肘板的配合结构做了防尘优化，搭配多层密封结构，可阻挡破碎产生的细粉尘进入调节机构，避免长期运行后调节机构锈死无法调整出料口的问题；拉紧弹簧组件采用了高强度合金弹簧，搭配导向杆结构，可在动颚回程时稳定拉住动颚与肘板，避免部件运行中出现撞击异响，同时缓冲破碎过程中产生的反向冲击力。

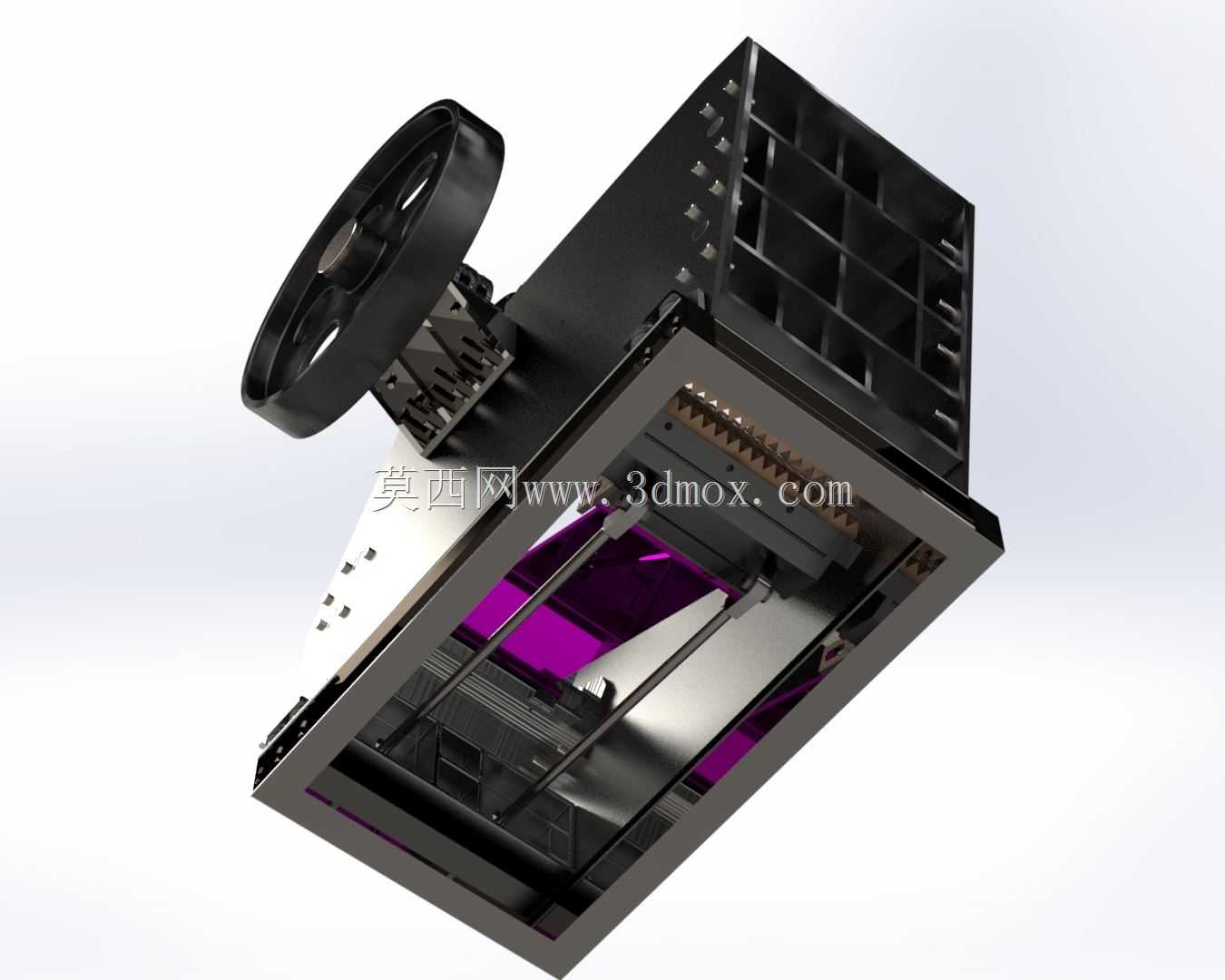

　　设计思路上，该机型没有盲目追求紧凑化的外形尺寸，而是优先保障设备的运行可靠性与维护便捷性：机架采用了分体式高强度焊接结构，焊后做了整体去应力处理，避免长期受冲击载荷出现焊缝开裂的问题；电机安装位集成在机架侧方的电机底座上，无需额外制作独立的电机安装基础，安装时仅需将设备整体固定在混凝土基础上即可，减少现场安装的校准工作量；破碎腔采用了深腔对称设计，物料在腔内的下落行程更长，不会出现物料在破碎腔上端口拥堵的问题，有效提升了单位时间内的物料通过量；润滑点位做了集中布局，日常维护时无需绕设备多点位加注润滑脂，可快速完成动颚轴承、肘板垫等位置的润滑作业。

　　从安装边界与外形尺寸来看，该设备整机安装时需要预留的操作空间需满足：设备主体左右两侧需预留至少1.2m的维护通道，方便更换衬板、调整出料口、检查皮带张紧度；进料口上方需匹配对应的给料设备安装高度，进料端的受料斗需延伸至破碎腔进料口上方，避免物料洒落；设备出料端下方需预留足够的输送设备安装空间，保障破碎后的物料可顺利落到输送皮带上，不会出现积料摩擦动颚下端的问题；设备基础需做预埋螺栓固定，基础厚度需满足设备运行时的抗振要求，避免长期运行后基础沉降导致设备倾斜。

　　在实际选型适配时，该机型适合搭配重型板式给料机作为前置给料设备，给料速度需匹配设备的处理能力，避免瞬时给料量过大导致破碎腔堵料；后续可搭配圆锥破碎机或反击式破碎机作为中细碎设备，组成完整的砂石破碎生产线，也可单独用于矿山采场的矿石粗碎作业，将大块原矿破碎至可运输的粒径后转运至选矿厂做进一步处理。设备的动颚摆动行程做了优化，在保证足够破碎力的前提下，减少了动颚与定颚衬板的无效磨损，衬板的使用寿命相比同规格传统机型有明显提升，可减少长期运行中的易损件更换成本。
