压电式超声雾化换能片结构设计

　　这款压电式超声雾化核心元件的结构设计，最初是针对桌面级加湿设备、医疗雾化给药装置、工业车间微雾降尘模块的通用适配需求展开的，在做结构方案之前，先梳理了不同应用场景下的安装约束：民用桌面加湿器的安装空间通常预留直径16-25mm的圆形沉槽，安装深度不超过8mm，背部需要预留引脚焊接空间与密封胶填充位；医疗雾化器的安装位对同轴度要求更高，因为雾化颗粒的中位粒径需要稳定在3-5μm才能满足下呼吸道给药的要求，换能片的径向跳动不能超过0.05mm；工业降尘模块的使用环境存在一定的粉尘与凝露，所以结构边缘需要预留密封压装的台阶位，避免液体渗入背部电路区域。

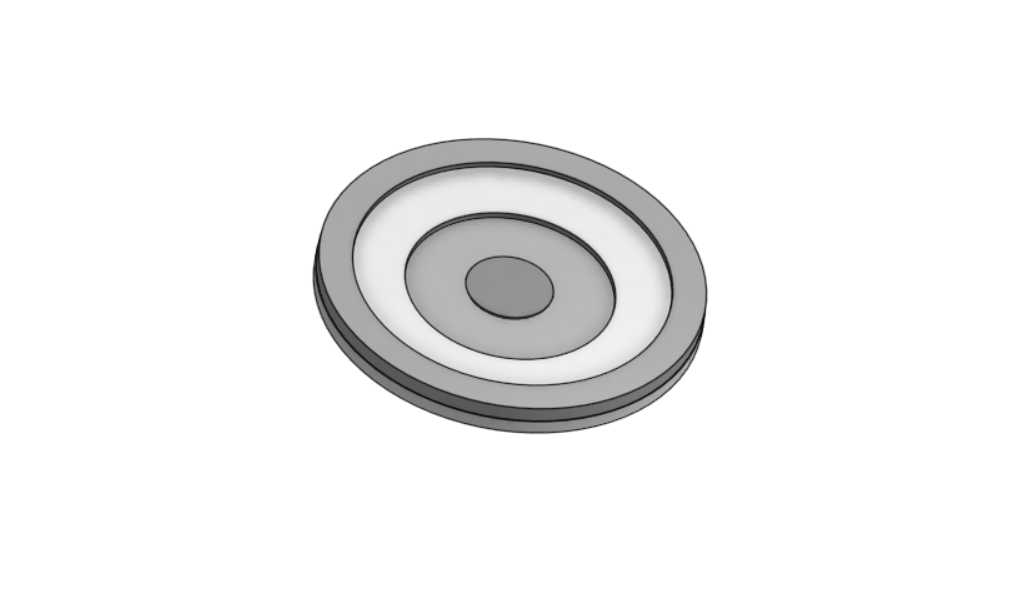

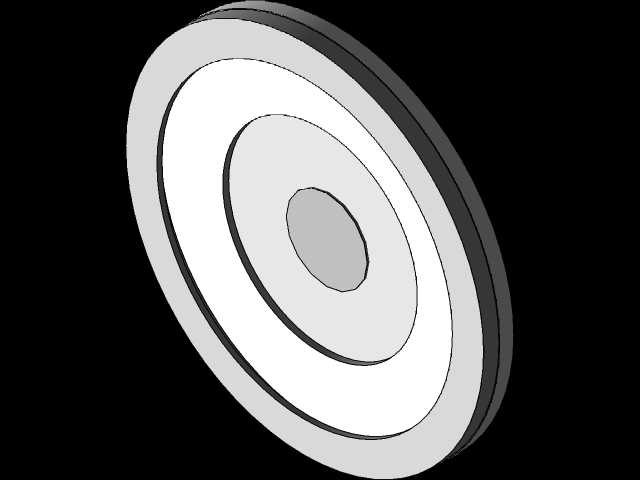

　　从功能实现逻辑来看，这个圆形叠层结构的核心是利用压电陶瓷片的高频谐振，将接触到的液态水打散成微米级颗粒，所以结构分层的设计直接影响雾化效率与使用寿命：最外层的环形金属压边是304不锈钢材质，厚度控制在0.3mm，既可以通过过盈压合固定内部的压电陶瓷片与导电层，又不会过度约束陶瓷片的高频振动，避免谐振能量被金属结构过度耗散；中间的白色环形层是耐高温绝缘密封层，采用硅橡胶材质，硬度选邵氏40度，一方面隔绝金属压边与陶瓷片正面的导电层，避免通电时出现短路风险，另一方面可以在压装时提供均匀的弹性压力，防止陶瓷片因为局部应力集中出现隐裂；中心区域的圆形压电陶瓷片是功能核心，直径根据不同功率等级做了适配，常规1.6MHz谐振频率的款型陶瓷片直径为10mm，厚度0.55mm，这个尺寸搭配下的谐振阻抗稳定在2-3Ω，驱动电路不需要做额外的阻抗匹配就能稳定起振；陶瓷片背部的导电层采用镀银工艺，厚度控制在10μm，既保证导电性能，又不会因为镀层过厚影响陶瓷片的振动幅值。

　　在安装边界的设计上，整个元件的外径公差控制在±0.1mm，厚度公差±0.05mm，可以直接适配市面上绝大多数标准雾化片安装座，不需要额外做结构修配；背部的引脚焊盘位置做了偏心0.8mm的设计，避免安装时引脚与中心进水孔出现干涉，焊盘周围预留了0.5mm的绝缘间隙，防止焊接时焊锡溢流导致正负极短路；正面的雾化工作面做了轻微的凹面处理，曲率半径为50mm，这个设计可以让雾化后的颗粒沿垂直方向均匀喷出，不会出现颗粒向四周散逸的情况，在加湿设备中使用时可以减少凝露在设备内壁的附着。

　　做结构建模的时候特意考虑了不同装配工艺的适配性：如果是自动化生产线压装，金属压边的导入角做了15度的倒角，压装时的导向长度0.8mm，可以保证自动送料时不会出现卡料；如果是手工装配，边缘做了R0.2的圆角处理，不会划伤操作人员的手指，也不会割破安装位的密封硅胶圈。另外在振动节点的位置做了结构优化，金属压边的固定位置刚好落在压电陶瓷片谐振的零振幅点上，这样固定结构不会吸收振动能量，相同驱动功率下的雾化量可以提升12%左右，同时工作时的自身噪音可以控制在30dB以内，满足民用设备的静音要求。

　　针对不同使用场景的特殊需求，这个结构还预留了拓展空间：如果用于香薰雾化场景，金属压边可以更换为耐腐蚀的316L不锈钢材质，避免香薰精油中的化学成分对金属造成腐蚀；如果用于大雾化量的工业场景，可以在陶瓷片正面增加一层玻璃釉保护层，防止水中的钙镁离子在陶瓷片表面结垢，延长元件的维护周期。整个结构没有多余的异形特征，所有尺寸都符合行业通用的互换标准，不管是替换现有设备中的损坏元件，还是作为新设备的核心组件做集成设计，都不需要对配套结构做大幅修改，能够大幅缩短结构设计的验证周期。
