超声波雾化装置驱动电路板结构设计

　　在民用加湿、工业雾化降尘、医疗雾化给药、香氛扩散这类场景里，超声波雾化装置的核心控制载体就是这块驱动电路板，它承担着振荡信号输出、功率驱动、供电适配、外接交互的全部功能，是整个雾化模组稳定运行的核心支撑。从实际落地的工况来看，这类电路板往往需要适配不同规格的雾化片，匹配直流供电输入，同时预留外接接口满足不同整机的装配需求，设计过程中需要兼顾电气性能与机械装配的双重要求。

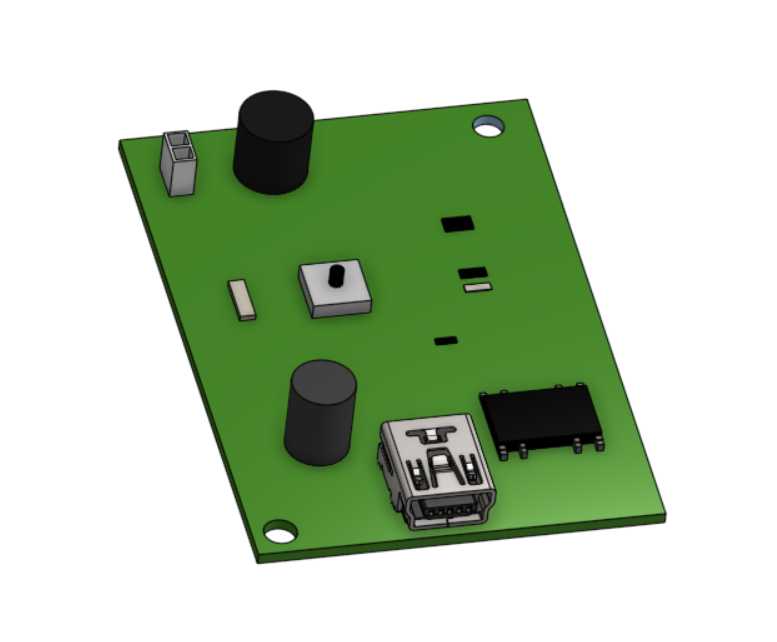

　　从板上的元器件布局来看，板载两个圆柱形电解电容分别布置在板身左上与左下区域，承担电源滤波与振荡回路储能的作用，大容量的电容选型可以抵消雾化片起振时的瞬时电流波动，避免供电端出现电压跌落导致振荡停振。板身中部的方形带调节端元件是振荡频率微调电位器，在生产调试阶段可以通过调整该电位器的阻值，匹配不同谐振频率的雾化片，让雾化片始终工作在最佳谐振点，保证雾化颗粒的均匀度与出雾量稳定。靠近USB接口侧的黑色多引脚贴片元件是功率驱动芯片，负责将主控振荡回路产生的小信号放大为足以驱动雾化片的功率信号，布局时特意将该元件布置在板边靠近供电接口的位置，缩短大电流走线的长度，减少走线阻抗带来的功率损耗，同时也便于工作时的热量通过板边向空气中散逸。

　　板端预留的标准USB-A接口可以直接适配常规5V直流供电输入，兼容常见的USB供电适配器、移动电源等供电载体，大幅拓展了该雾化模组的适用场景，不需要额外定制专用供电适配器就能完成供电接入。板身左上侧的白色立式接插件是雾化片外接接口，通过排线可以将板卡输出的振荡驱动信号传输到独立安装的雾化片上，这种分离式接线设计允许板卡与雾化片根据整机结构灵活布置安装位置，不需要将雾化片直接焊接在主板上，降低了整机结构设计的约束。板上预留的两个圆形安装孔分布在板身对角位置，孔径适配常规M2规格的自攻螺丝或者铜柱安装，安装孔边缘做了露铜接地处理，装配时可以通过铜柱将板卡的接地端与整机金属壳体连通，既可以提升板卡的抗干扰能力，也能避免静电积累打坏板上的敏感器件。

　　设计过程中特意将高低压回路做了分区布局，供电输入与功率驱动部分集中在板身下半区，振荡信号产生与微调部分集中在板身上半区，两个区域之间通过铺地做隔离，避免功率回路的大电流信号串入小信号振荡回路，导致振荡频率漂移、出雾量不稳定的问题。板身的黑色长条贴片元件是限流电阻，分别布置在信号回路与供电回路中，起到过流保护的作用，当外接雾化片出现短路或者供电电压异常升高时，电阻会首先熔断切断回路，避免核心驱动芯片与供电端设备损坏。板上的小型矩形贴片元件是陶瓷电容，均匀分布在各个芯片的供电引脚附近，实现高频信号的就近去耦，滤除供电线路上的高频杂波，保证振荡信号的纯净度，避免出现雾化片工作时啸叫、出雾颗粒忽大忽小的问题。

　　从安装边界来看，整块板卡采用矩形PCB结构，板边没有突出的异形结构，所有外接元件的高度都控制在15mm以内，其中最高的电解电容高度不超过12mm，完全可以适配厚度20mm以内的超薄整机壳体安装需求，不需要在壳体上额外做凸起的避让结构。板卡的走线全部采用圆角处理，避免直角走线带来的信号反射问题，大电流走线的宽度做了加粗处理，满足持续1A以上的电流通过能力，长时间工作时走线不会出现过热发烫的问题。板卡表面做了阻焊层覆盖，除了需要焊接的焊盘与安装接地点位之外，其余走线全部被阻焊层覆盖，避免在潮湿的雾化使用环境中，板卡表面凝露导致走线短路的问题，提升产品在高湿工况下的运行可靠性。

　　在实际整机装配时，这块板卡可以通过对角的两个安装孔直接固定在整机壳体的安装柱上，不需要额外设计复杂的固定结构，外接雾化片的排线长度可以根据整机内部的空间距离灵活选配，USB接口可以直接对准壳体上预留的供电开口，不需要额外转接就能实现供电插接。板上预留的电位器调节口可以对准壳体上的调节开孔，用户在使用过程中不需要拆开壳体，就能通过小螺丝刀调整振荡功率，实现出雾量的大小调节，兼顾生产调试与用户后期使用的调节需求。
