CA6140车床用90度方形法兰连接弯管

　　这款90度方形法兰连接弯管，是CA6140普通车床冷却润滑系统管路改造与备件替换场景下的常用连接件，主要用于车床切削液输送回路、润滑油路的直角转向布设，解决管路在机床内部紧凑安装空间内的转向连接需求，避免硬管弯折带来的通径缩减、应力集中问题。从实际设备应用来看，普通车床的冷却系统管路多布置在主轴箱下方、溜板箱侧方的狭小空间内，直线管路无法适配床身内部的安装避让需求，这类带方形安装法兰的弯管，可直接通过螺栓固定在床身预制的安装基面或油路块接口上，无需额外加装管夹固定，能大幅减少管路在机床运行过程中的振动位移，避免长期受切削振动影响出现接口渗漏问题。

　　从功能特性上看，该弯管两端均采用方形法兰连接结构，法兰面预制四个螺栓安装孔，安装时可根据管路走向需求调整周向安装角度，相比圆形法兰的固定孔位限制，方形法兰的孔位对称度更高，在四个方向均可实现对位安装，适配不同布设方向的管路对接需求。弯管的弯曲段采用大圆弧过渡设计，弯曲半径大于管路通径的1.5倍，可有效降低流体在转向位置的阻力损失，保证切削液或润滑油的输送流量稳定，避免直角弯头带来的流道突变、杂质沉积堵塞问题，尤其适合切削液这类带有细小金属切屑的流体输送场景，减少切屑在弯管位置的卡滞堆积。

　　设计过程中，首先需要匹配CA6140车床原有管路的接口通径，保证弯管的内孔通径与原有硬管通径一致，避免通径变化带来的流量波动；其次要核算弯管的安装边界尺寸，两端法兰的外轮廓尺寸需适配床身安装位置的预留空间，法兰面的密封槽尺寸匹配常用的O型密封圈规格，保证连接后的密封性能，避免车床运行过程中出现切削液渗漏、润滑油滴漏问题。弯管的壁厚设计兼顾耐压要求与结构轻量化，在满足1.6MPa工作压力的强度要求前提下，尽量控制管壁厚度，减少弯管自身重量对安装接口的载荷影响。

　　外形尺寸方面，两端方形法兰的边长、螺栓孔中心距均严格匹配CA6140车床原有油路接口的安装尺寸，可直接替换原有老化损坏的弯管部件，无需对床身安装基面进行二次加工；弯管的中心高度、轴向伸出长度经过适配调整，安装后不会与溜板箱的移动行程产生干涉，也不会与车床上的冷却喷嘴、电缆走线架产生位置冲突。安装时只需将两端法兰面与对接接口的密封面对齐，放入适配规格的O型密封圈，穿入固定螺栓并按对角顺序拧紧至规定扭矩即可完成装配，装配过程无需特殊工装，普通机修人员即可完成备件更换作业。

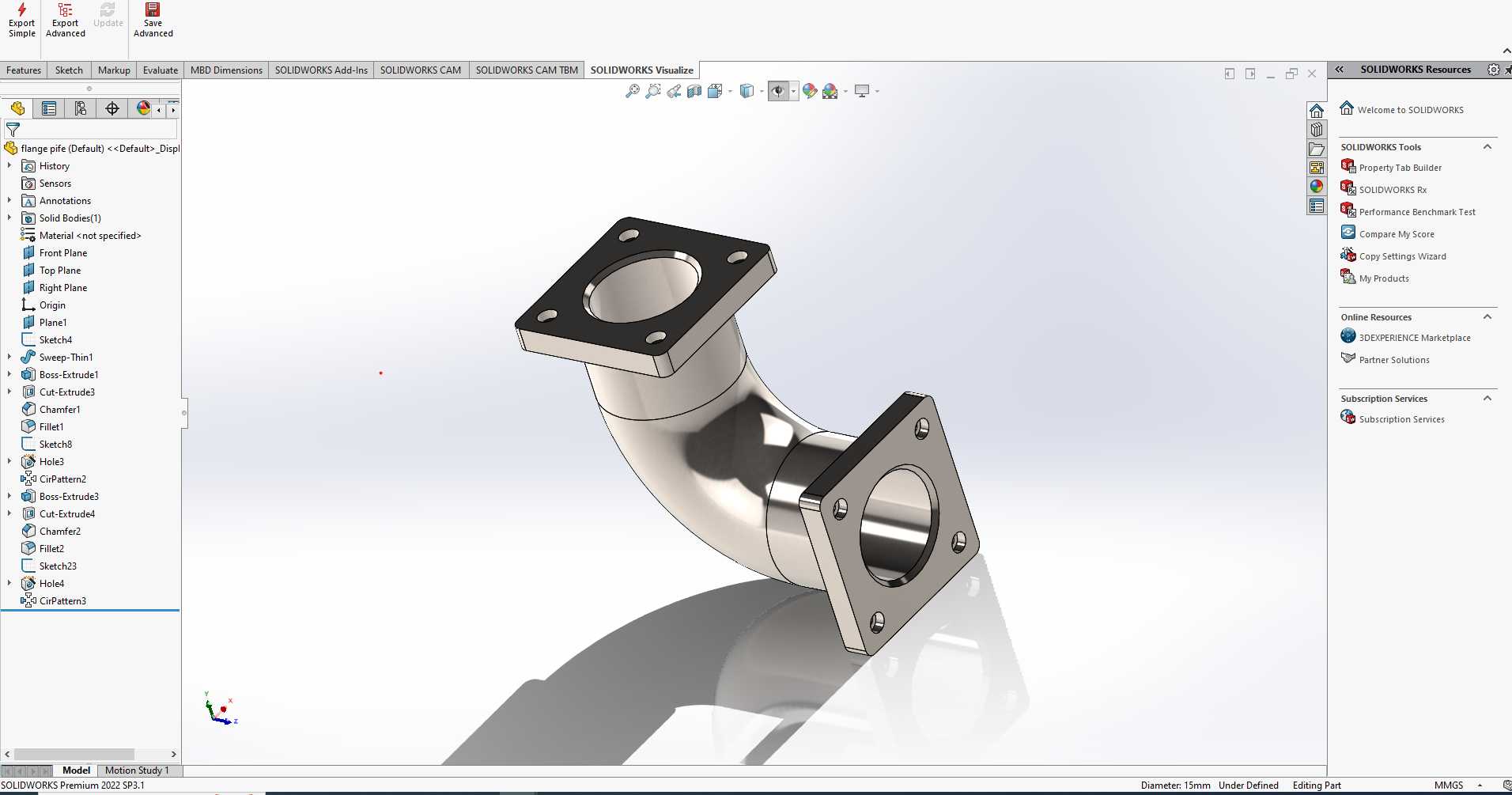

　　从结构可靠性角度考虑，弯管的法兰与管体连接位置采用圆弧过渡结构，避免直角连接处的应力集中，在机床长期运行的振动工况下，不会出现连接位置开裂、断裂的问题；法兰面的平面度经过设计校核，保证安装后密封面的贴合度，减少密封失效的概率。这类弯管除了用于CA6140车床的冷却润滑系统外，也可适配同类型普通车床、卧式铣床的管路改造场景，只要接口尺寸、安装边界匹配，即可作为通用管路转向连接件使用，在机床维修、设备改造的管路布设场景中具备较高的适配性。建模过程中，对弯管的内流道进行了连续曲面处理，保证流道内壁光滑无凸起，减少流体输送过程中的阻力，同时对螺栓孔、法兰边缘的倒角进行了细节还原，完全符合实际机械加工的工艺要求，可直接用于工程出图、加工制造参考，也可用于机床维修培训、管路布设仿真的三维场景搭建。
