CA6140车床用十字轴式万向关节结构设计

　　在普通卧式车床的进给传动链、挂轮架换向机构以及操作杆联动结构中，这类十字轴式万向关节是实现变角度动力传递的核心铰接部件，尤其在CA6140这类经典通用车床的布局里，进给箱到溜板箱的传动路径存在多段轴线偏移，常规刚性联轴器无法补偿安装误差与轴系窜动，万向关节的存在刚好解决了非共线轴之间的旋转运动传递问题，即便两轴存在3°到8°的夹角偏差，也能稳定传递扭矩，不会出现卡滞或传动间隙过大的问题。从结构设计逻辑来看，这个关节采用了典型的十字销铰接形式，两个叉形接头分别对应输入与输出端，中间的十字轴作为铰接核心，四个轴颈分别嵌入两个叉头的安装孔内，轴颈与孔之间预留了合理的配合间隙，既保证转动灵活性，又能控制传动回差在车床进给要求的公差范围内。

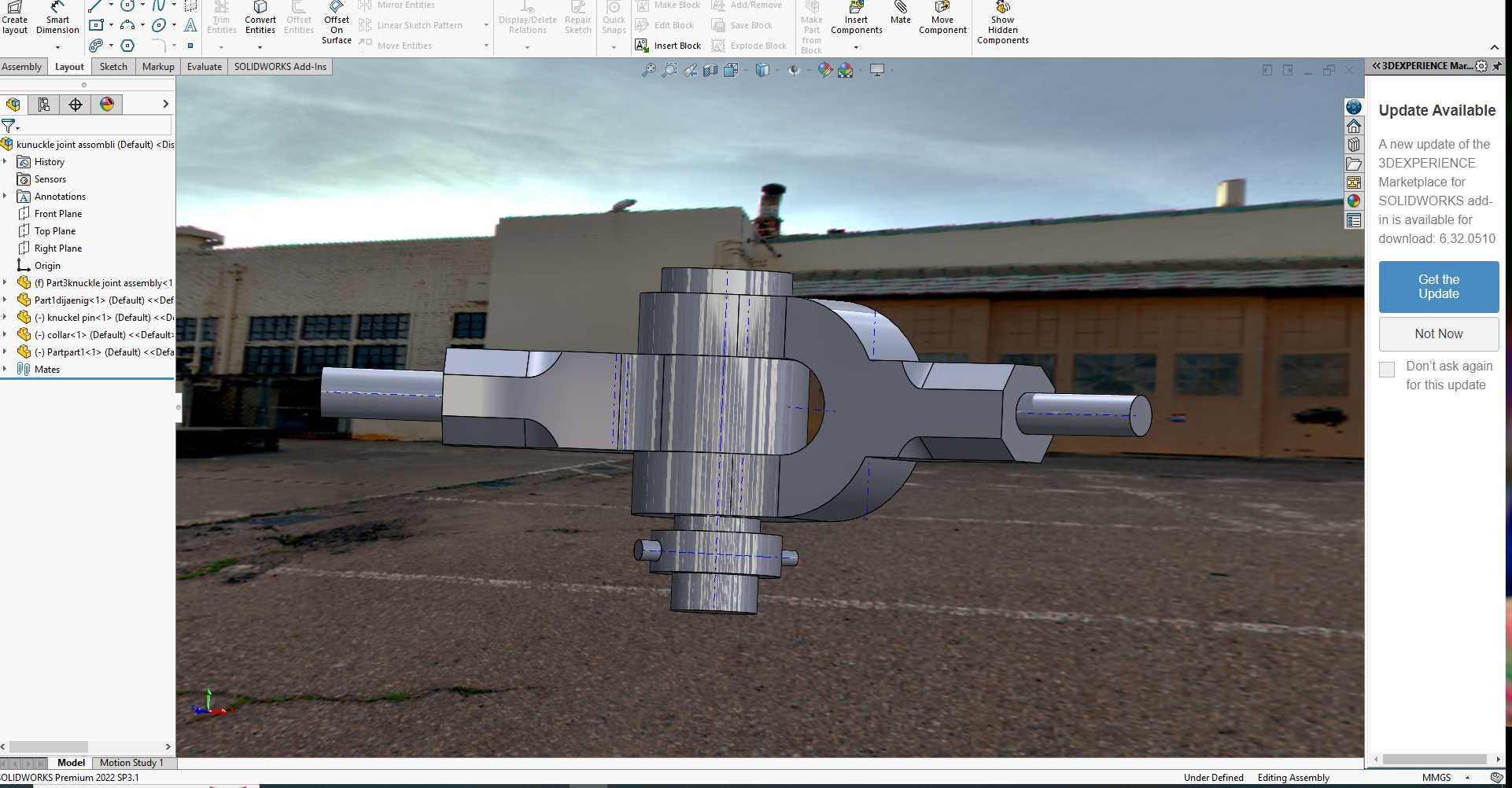

　　设计时首先要匹配CA6140车床对应传动段的额定扭矩，进给传动的扭矩通常不大，但需要保证正反转切换时无明显空程，因此叉头的耳部厚度做了针对性加强，避免频繁换向时出现耳部断裂的失效形式。从安装边界来看，两个叉头的内孔直径匹配车床对应光杆或操作杆的轴径，采用圆柱孔配合紧定螺钉锁紧的固定方式，安装时不需要额外加工键槽，现场装配时只需调整好两轴的夹角，拧紧紧定螺钉即可完成固定，十字轴的轴颈长度控制在叉头耳部厚度范围内，不会出现轴颈突出干涉周边防护罩或其他传动件的问题。外形上整体呈对称十字铰接结构，最大回转直径经过校核，在CA6140车床的安装腔体内不会和周边的润滑管路、手柄操纵机构产生运动干涉，关节整体的轴向长度也适配原有传动段的安装距，

　　替换原有磨损关节时不需要调整周边轴系的固定位置，可实现直接互换。这类关节除了在车床进给系统中使用，在机床的操作手柄联动机构、防护罩开合铰接结构中也有类似应用，设计时需要重点关注十字轴的耐磨性能，通常轴颈表面会做淬火处理，配合铜套或自润滑衬套降低转动磨损，长期运行下也能保持稳定的传动精度，不会因为磨损导致进给操作出现空程量过大的问题，影响车削加工时的进给精度。在建模过程中，需要严格控制叉头的对称度公差，两个叉头的安装孔轴线必须保证垂直相交于十字轴的中心，否则会出现传动卡滞、转动阻力过大的问题，同时叉头的开口尺寸要保证在最大允许夹角下，两个叉头不会发生碰撞，预留足够的摆动空间。另外，关节的整体重量经过优化，在保证结构强度的前提下尽可能减小转动惯量，避免进给传动启停时出现冲击，影响车削端面或螺纹时的表面加工质量。
