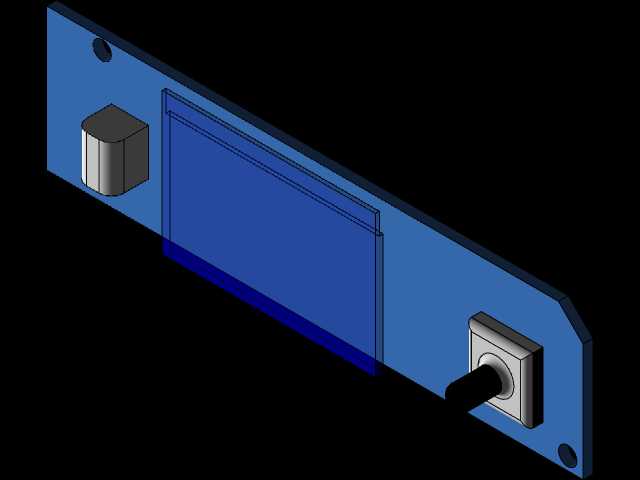

ALLOBOSS2音频解码电路板简化结构

　　这款音频解码电路板的简化结构设计，核心面向定制化机箱的内置音频升级场景，不少DIY音频玩家、小型音频设备集成商在搭建专属音频播放系统时，常会遇到市售解码板尺寸与机箱内部安装位不匹配、元件凸起干涉盖板、接口位置与机箱开孔错位的问题，这个简化结构就是针对这类痛点做的适配设计。从实际功能来看，它搭载CS43198解码芯片，支持32位192kHz采样率与DSD64格式音频解码，能满足绝大多数无损音频的播放解码需求，板载的多颗电解电容分别负责电源滤波、信号耦合，不同容值的电容排布在信号输入侧与电源输入侧，尽可能缩短信号走线长度，减少信号传输过程中的干扰。设计思路上没有做多余的冗余结构，整个板体采用不规则切角设计，对应定制机箱内部的避让空间，

　　板体边缘预留的三个安装孔位，孔位间距匹配机箱内部预设的铜柱安装位，不需要额外做转接支架就能直接固定，安装时只需要对准孔位锁上M3规格的螺丝即可，板体厚度采用常规1.6mm PCB板厚，边缘做了圆角处理，避免安装时割手或是划伤机箱内部的其他线材。板上凸起的元件高度做了统一管控，最高的电解电容高度控制在12mm以内，长条形的接口插槽高度不超过10mm，板体背面的贴片元件最高高度不超过2mm，整个板体安装后占用的垂直空间不超过15mm，对于内部空间局促的小型ITX机箱、薄型壁挂式音频机箱来说，这个尺寸边界能很好适配，不会出现盖板无法合拢的问题。接口部分的排布也做了优化，音频输出接口统一布置在板体的后侧边缘，对应机箱后部的音频开孔位，

　　电源输入接口布置在板体侧方，方便机箱内部电源走线，不会和音频输出线产生缠绕干扰。在结构建模的时候，所有元件的外形都做了等比例还原，电容的顶部防爆槽、接口的插针结构、板体的安装孔倒角都做了准确呈现，方便结构工程师在做机箱整体设计时直接导入装配，检查干涉情况，不需要再单独对板上元件做二次测绘。实际装配过程中，这个结构的安装容错空间预留了0.2mm的间隙，孔位与铜柱的对位偏差在0.5mm以内都能顺利安装，不会出现孔位错位锁不上螺丝的情况。板体上的大尺寸圆形元件是主滤波电容，布置在靠近电源输入的位置，能第一时间滤除电源输入的纹波，提升音频输出的底噪表现，几颗小尺寸电容围绕解码芯片布置，就近给芯片提供干净的电源供给，长条形的插槽是扩展接口，

　　可搭配对应的子卡扩展蓝牙、数字输入等功能，插槽的位置做了内凹处理，插装子卡后子卡的边缘不会超出板体的外轮廓，不会和机箱内壁产生干涉。对于做定制音频机箱设计的工程师来说，这个模型可以直接用来核对机箱内部的安装空间、开孔位置，提前预判元件和机箱结构、其他内置配件比如硬盘架、电源模块的干涉情况，减少打样后的反复修改成本；对于DIY玩家来说，也可以参照这个结构的尺寸，提前规划自己机箱内部的走线、固定方案，避免买回来的板卡装不进去的问题。整个结构没有做夸张的造型设计，所有外形特征都服务于实际安装与功能需求，切角位置对应机箱内部的加强筋凸起，元件高度统一管控适配薄型机箱，孔位位置匹配通用机箱铜柱间距，每一处结构设计都对应实际使用中的具体需求，没有多余的装饰性特征，完全从工程装配与实际使用的角度出发做的结构还原。
