国际象棋车棋子立体结构设计方案

　　这款国际象棋车棋子的三维结构设计，首先要兼顾棋类使用的实际触感与摆放稳定性，区别于工业传动类零件，这类文体用品的结构设计核心在于握持手感、放置平稳度与造型辨识度的平衡。从实际应用场景来看，这类棋子既可以作为常规国际象棋对弈的实体配件，适配标准尺寸的国际象棋棋盘格位，也可作为文创摆件、3D打印个性化定制的原型，部分教学场景中也会使用这类等比例放大的棋子作为演示道具。

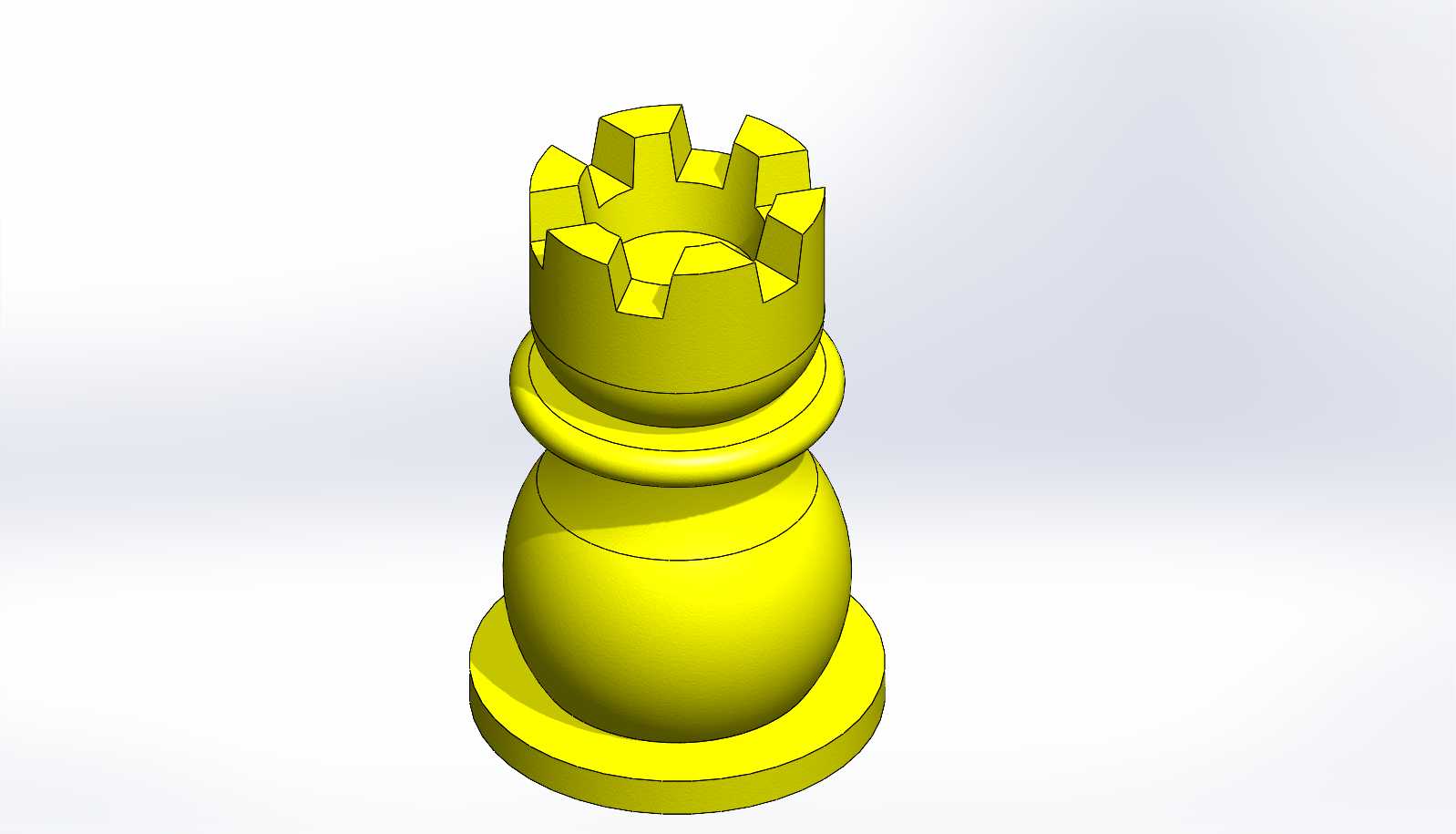

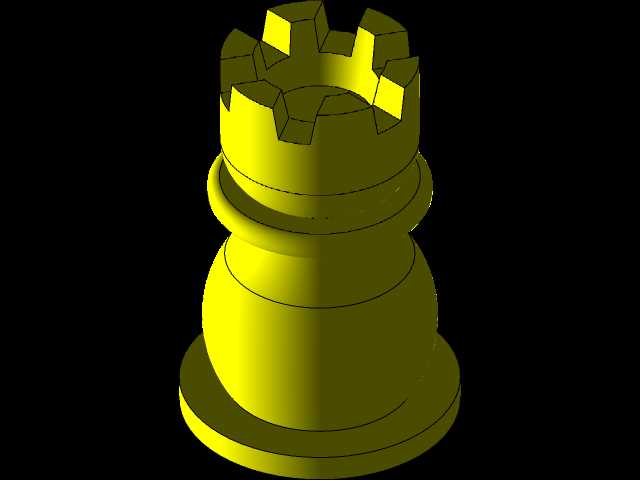

　　设计过程中首先确定了整体的三段式结构逻辑：底部为圆形承托底座，中段为握持过渡的鼓形柱身，顶部为对应车棋子标识的城垛造型。底座部分的直径设定参考标准竞赛国际象棋的棋子尺寸规范，直径控制在对应棋盘格边长的三分之二以内，确保放置在55mm标准格位的棋盘上时，相邻棋子不会出现磕碰干涉，底座底面做了0.2mm的微凹处理，避免平面加工时出现的翘边导致棋子放置晃动，同时底座边缘做了R1.5的圆角过渡，既避免锐边划伤棋盘漆面，也能减少棋子挪动时的磕碰掉漆风险。

　　中段的鼓形柱身是握持的核心区域，曲面弧度经过反复调整，最大直径处距离底座高度为整体高度的二分之一位置，刚好适配成年人手指捏持的受力点，柱身与上下衔接的位置都做了环形凸台作为结构分界，一方面强化造型的层次感，另一方面凸台的凸起高度控制在1mm，不会在握持时产生硌手的触感，同时环形凸台也能作为加工时的定位基准，不管是采用机加工还是注塑、3D打印工艺，都能通过这个凸台快速找正装夹。

　　顶部的城垛造型是车棋子的核心识别特征，八个均匀分布的垛口采用等角度阵列排布，每个垛口的宽度与垛墙宽度比例为1:1，确保从任意水平方向观察都能清晰识别车棋子的造型特征，垛口的深度控制在8mm，既不会因为过浅导致造型辨识度不足，也不会因为过深在顶部形成难以清理的卫生死角，顶部的内凹圆弧面做了平滑过渡，没有尖锐棱角，避免日常拿取时划伤手指。

　　从安装与适配边界来看，这款棋子的整体重心经过配重计算，重心点落在底座上方整体高度三分之一的位置，即使受到桌面轻微晃动或者外力触碰，也不会轻易倾倒，底部可以根据使用需求粘贴防滑毛毡或者硅胶垫，预留的粘贴槽深度为0.5mm，粘贴防滑垫后不会出现垫边外露的情况，适配木质、石材、玻璃等不同材质的棋盘表面。如果作为金属铸造的原型，壁厚控制在2.5mm，能够满足铸铜、铸铝合金的工艺要求，拔模斜度设置为1.5度，确保脱模时不会出现结构拉伤；如果作为3D打印的原型，所有悬空位置的角度都大于45度，无需添加支撑即可完成FDM工艺的打印，减少后期打磨的工作量。

　　不同于工业功能件的设计，这款棋子的结构没有运动副、没有配合公差要求，但在细节上依然遵循机械设计的基准统一原则，所有回转特征都同轴布置，整体径向圆跳动控制在0.1mm以内，确保旋转观察时不会出现视觉上的偏心感，所有外表面的圆角过渡都保持统一的曲率逻辑，没有突兀的棱角转折，不管是作为量产的注塑棋子，还是作为个性化定制的实木、金属加工棋子，这套三维结构都能直接作为生产加工的数模依据，不需要额外做工艺补正。在实际对弈使用中，这个尺寸的棋子重量控制在30g到50g区间，拿取时有足够的坠手感但不会过重，长时间对弈挪动也不会产生手部疲劳，顶部的城垛结构也可以作为临时的标记点位，部分棋手习惯在车棋子上放置小标记记录王车易位的状态，平整的垛墙顶面刚好可以承载这类小标记件，不会轻易滑落。
