自行车传动用曲柄结构三维设计

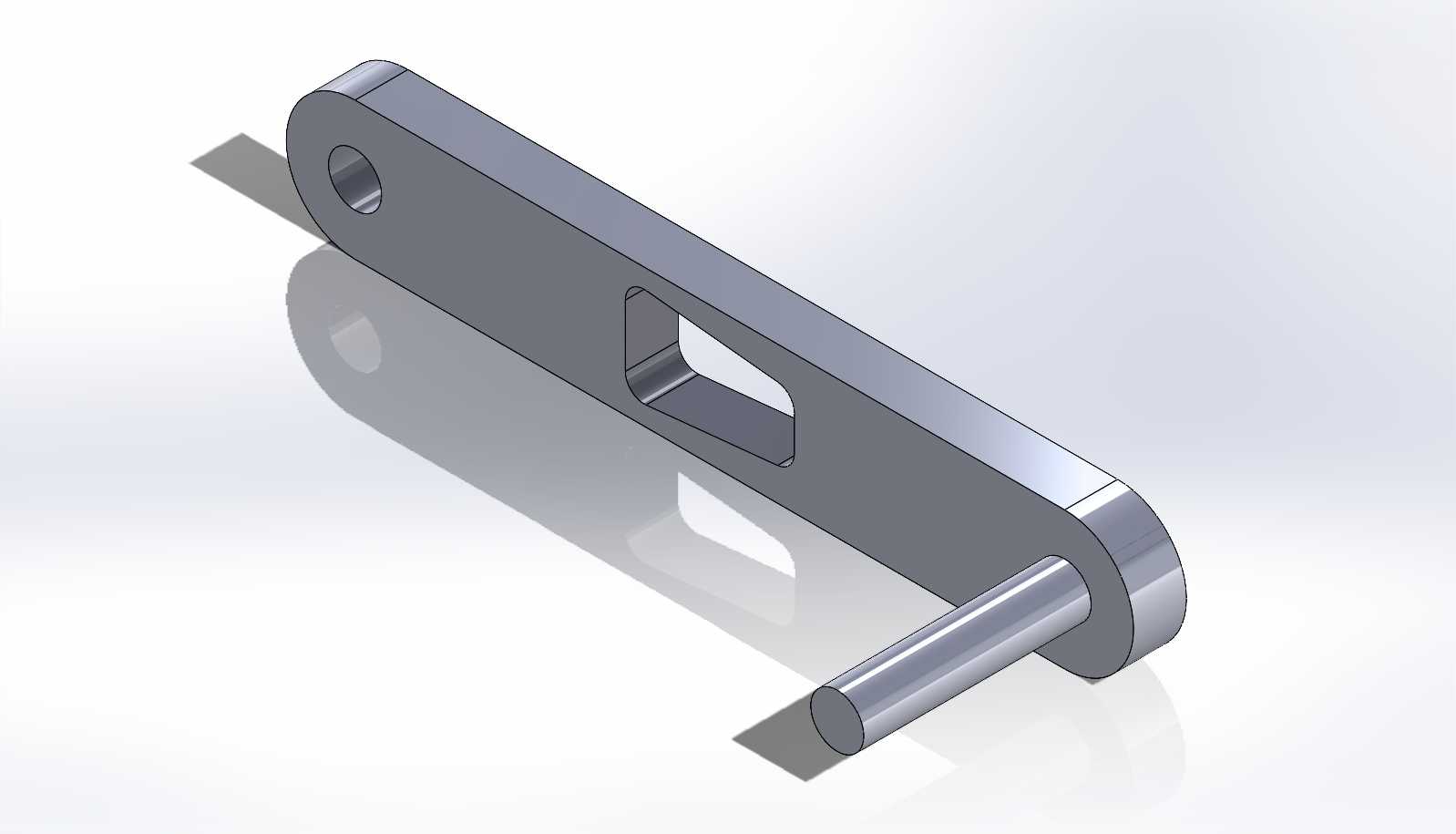

　　日常通勤、运动骑行场景下的人力自行车，动力传递路径中曲柄是直接承接脚踏施力、将往复踩踏力矩传递给中轴与链轮的核心受力构件，其结构合理性直接决定骑行发力效率、部件使用寿命与骑行安全冗余。这款曲柄结构采用一体化锻造适配的实体构型设计，主体为长条形等强度变截面杆身，一端设置与中轴配合的圆柱连接轴段，轴段与杆身采用大圆角过渡，避免应力集中导致的交变载荷下疲劳断裂；杆身靠近中轴的位置开设长条形减重安装槽，既可以降低曲柄整体自重，也能预留链轮侧的安装避让空间，避免与链罩、辐条发生运动干涉。杆身另一端设置同轴的脚踏安装通孔，孔位加工精度需满足脚踏轴的配合公差要求，保证脚踏安装后无旷量，踩踏过程中不会出现松动异响。从设计逻辑来看，

　　这款曲柄的建模过程首先确定中轴与脚踏轴的中心距，这一尺寸直接决定骑行时的杠杆力矩，中心距过大会导致踩踏行程过长、膝关节弯折角度过大，长时间骑行易造成运动损伤，中心距过小则会导致发力杠杆比不足，踩踏费力，因此建模时优先锁定两孔中心距作为核心尺寸基准，再围绕基准展开杆身轮廓构建。杆身截面采用圆角矩形构型，相比圆形截面在同等重量下具备更高的抗弯曲、抗扭转截面模量，能够承受骑行过程中突发的大力踩踏冲击，比如起步发力、爬坡摇车时的瞬时大扭矩载荷。安装边界方面，中轴连接段的直径与长度需匹配对应规格的自行车中轴组件，装配后需保证曲柄端面与中轴端面贴合无间隙，锁紧后曲柄无径向窜动；脚踏安装孔的内螺纹规格需适配标准公制或英制脚踏轴螺纹，

　　孔口设置倒角方便安装时的螺纹导向，避免错牙导致螺纹损坏。长条形减重槽的位置经过受力仿真验证，开设在杆身弯曲应力与扭转应力均较低的区域，不会削弱曲柄整体的结构强度，同时槽边全部做圆角处理，避免加工或使用过程中出现锐边划伤，也能减少应力集中点。从实际使用场景出发，这款曲柄适配普通城市通勤自行车、入门级运动自行车的传动系统，可承受常规骑行工况下的交变载荷，结构设计兼顾了强度与轻量化需求，建模过程中所有配合尺寸均参考自行车行业通用零部件标准，可直接用于后续的结构仿真验证、加工工艺编制，也可作为同类型曲柄改型设计的基础模型，调整杆身长度、截面尺寸、安装孔位参数即可适配不同轮径、不同使用场景的自行车传动需求。建模时对所有过渡圆角、安装避让位都做了精细化处理，不存在干涉面、破面等建模缺陷，可直接导入仿真软件进行静态结构分析，验证不同载荷下的应力分布、变形量，为后续的材料选型、热处理工艺制定提供数据支撑。
