CPL-20-14+射频耦合器结构三维建模

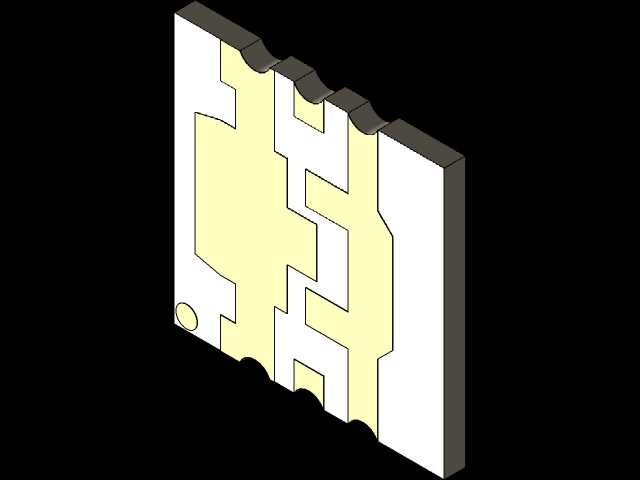

　　在射频微波通讯链路的搭建场景中，这类耦合结构件是信号分配、功率检测环节不可或缺的组成部分，常被集成在通讯基站、测试仪器、射频前端模块内部，承担着按特定比例耦合传输线中射频信号的作用，既不会过度干扰主链路的信号传输，又能提取小功率信号用于功率监测、信号采样或者频率源的反馈校准，是保障射频系统稳定运行的关键无源器件。从结构设计的角度来看，该模型还原了器件的实体安装形态，主体采用层叠式块状结构，侧面预留的定位圆孔是安装时的对位基准，能在PCB板或者金属安装腔体上快速完成定位，避免装配时出现偏移导致的端口匹配误差。器件的主体轮廓做了适配安装空间的切边处理，边缘的圆弧过渡既可以减少安装时的应力集中，

　　也能避免尖锐边角对操作人员或者相邻线缆造成划伤，同时在紧凑的设备内部空间里，这种轮廓设计能更好地适配周边元件的排布，减少空间浪费。设计过程中首先要考虑的是端口的匹配精度，模型上的凹凸卡位结构对应实际器件的引脚焊接位，建模时严格对齐了引脚的中心距与伸出长度，确保在后续生成工程图时，焊盘位置的尺寸能直接对接PCB Layout的输出要求，不需要二次调整。安装边界方面，该器件的整体厚度控制在适配表层贴装的尺寸范围内，不会因为器件过高导致上层屏蔽盖无法合盖，同时底面的平整度做了公差预留，贴装时能和PCB板面充分贴合，减少虚焊的概率。在实际的设备选型阶段，结构工程师拿到这类三维模型，可以直接导入整机装配文件中，模拟装配过程中的干涉情况，

　　提前排查器件和周边屏蔽罩、电容、连接线缆的空间冲突，不需要等到打样阶段才发现尺寸不匹配的问题，能大幅缩短研发迭代的周期。不同于普通的结构件，这类射频器件的外形尺寸会直接影响其电气性能，建模时对外轮廓的阶梯状结构做了精准还原，这些阶梯结构并非单纯的造型设计，而是对应内部耦合线的排布位置，外部结构的尺寸偏差会导致内部介质层的厚度变化，进而影响耦合度、驻波比等关键射频参数，因此建模过程中对每一处台阶的高度、宽度都做了参数化约束，修改尺寸时可以直接驱动模型更新，方便后续衍生型号的快速调整。在生产制造环节，该模型可以直接导出用于壳体加工的刀路文件，侧面的凹槽结构是用于安装时的卡扣固定，不需要额外打螺丝就能快速卡入安装卡槽，

　　适合自动化产线的快速装配，能提升整机组装的效率。同时模型还原了器件表面的标识区域位置，后续丝印型号、参数标识时可以直接参考模型上的平面位置，避免丝印位置偏移到安装面或者边角处。对于从事射频设备结构设计的工程师来说，这类精准的三维模型能有效减少选型阶段的尺寸核对工作量，不需要手动对照 datasheet 上的二维尺寸一步步绘制，直接调用模型就能完成布局，同时在做热仿真分析时，模型的实体体积、材质参数可以直接赋予，模拟器件在满功率工作时的温升情况，提前评估散热方案是否满足要求。在测试夹具的设计过程中，该模型也能作为设计基准，围绕器件的外形轮廓设计适配的测试座，确保测试时引脚和测试探针的对位精准，减少测试误差。
