带花键连接段螺旋弧齿锥齿轮结构

项目分类:通用机械零部件 发布时间:2023-11-23 ID:718749
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构
  • 带花键连接段螺旋弧齿锥齿轮结构

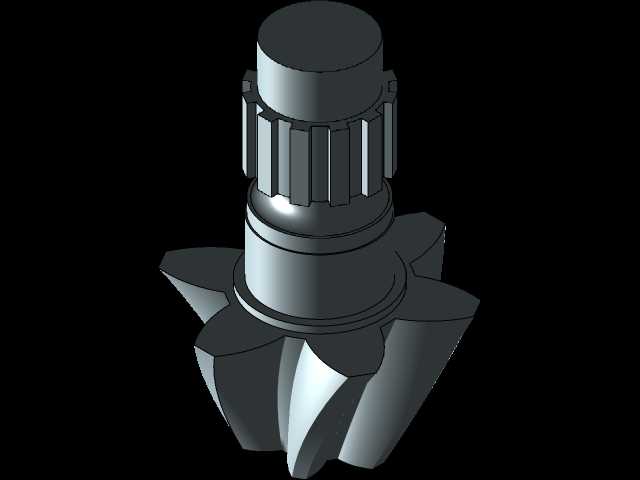

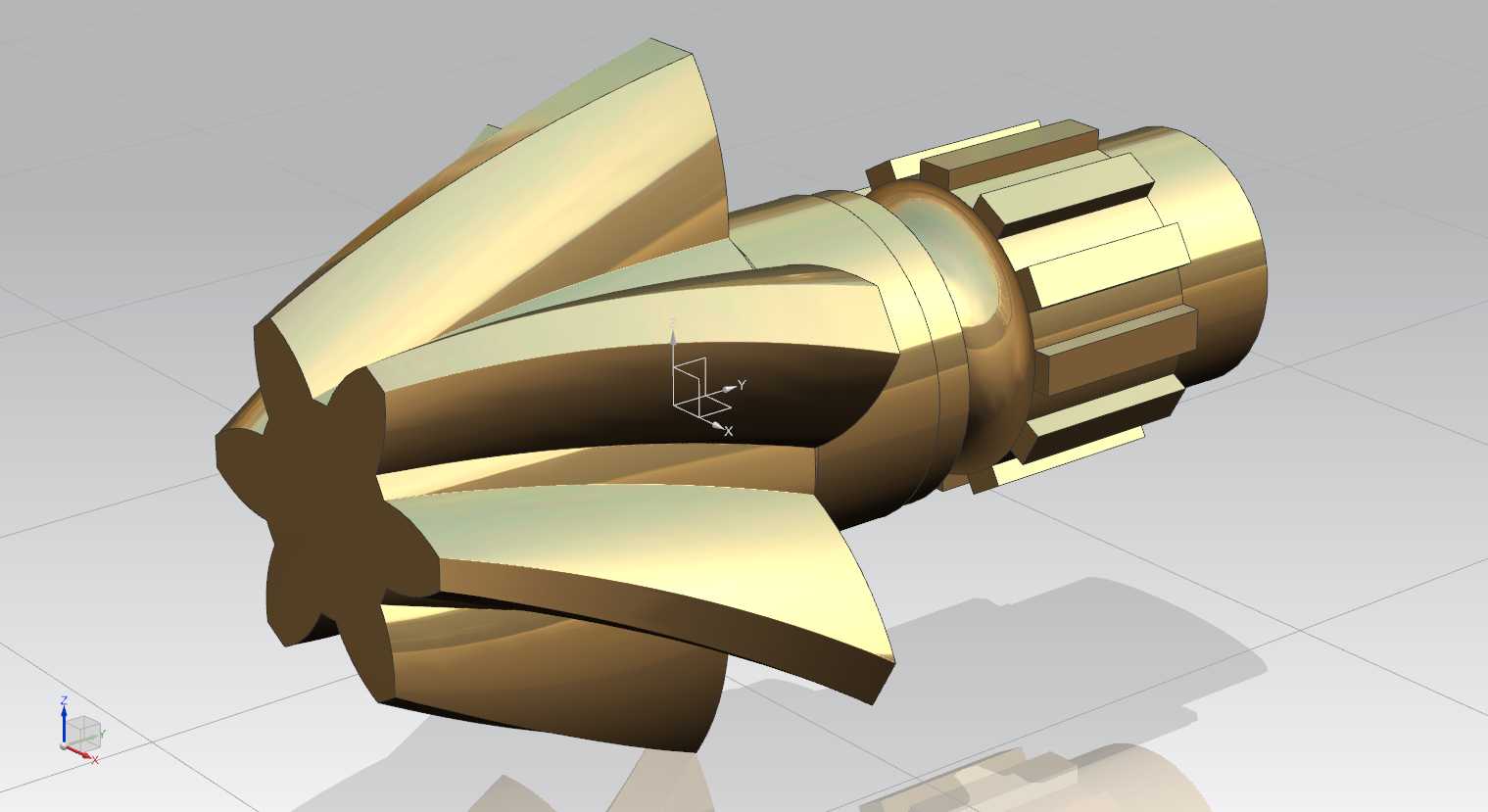

  该零件属于相交轴传动场景下的核心啮合构件,主要应用在机床主轴进给箱、差速传动单元、小型动力输出端的转角传动工位,可在两轴呈90度交错的布局下完成扭矩与转速的传递,相比直齿锥齿轮,其螺旋弧形的齿向设计能让啮合过程始终保持多齿连续接触,传动冲击更小、运行噪音更低,适配中高转速下的持续载荷传动需求。零件一端为螺旋弧齿锥齿结构,齿部采用等螺旋角修形设计,齿面沿节锥方向呈平滑弧形延展,啮合重合度可达2.3以上,能有效分散单齿承受的接触应力,避免重载工况下出现齿面点蚀、崩边问题;齿根位置做了R0.8的圆角过渡处理,可降低应力集中系数,提升交变载荷下的疲劳寿命。零件中段设置有定位轴肩,轴肩端面与齿背的垂直度公差控制在0.02mm以内,

  装配时可直接抵靠轴承内圈端面完成轴向定位,无需额外加装调整垫片,能缩减装配环节的配做工时。零件另一端为矩形花键连接段,花键齿侧采用定心配合设计,键齿的侧面粗糙度控制在Ra1.6以内,可与配套的花键套实现无间隙滑动配合,既能够传递额定扭矩,也可在轴向上完成小范围的位置调整,适配需要轴向窜动补偿的传动布局。从设计逻辑来看,该零件将锥齿啮合段与花键连接段做成一体化结构,摒弃了传统分体式装配需要额外设置键连接、锁紧螺母的冗余结构,既缩减了整个传动组件的轴向安装尺寸,也避免了分体装配带来的同轴度误差,能有效提升传动精度。建模过程中,齿部曲面采用渐开线螺旋面扫掠生成,先通过齿形参数计算得到节锥、背锥上的齿廓坐标点,再沿螺旋导程线完成曲面放样,

  齿面预留0.2mm的精加工余量,可直接对接后续的滚齿、剃齿加工工艺要求;花键段的齿形采用标准矩形花键参数生成,齿顶与齿根均做了微小倒角,避免装配时出现锐边刮蹭配合件的问题。安装边界方面,零件的总轴向长度需匹配传动箱内轴承与花键套的间距,锥齿大端直径需预留足够的啮合间隙,避免与配对齿轮的齿顶发生干涉;花键段的有效配合长度需满足最大扭矩传递时的接触面积要求,轴肩位置的直径需适配所选轴承的内圈孔径,确保装配后整个转动副的同轴度控制在0.015mm以内。实际工况应用中,这类零件常搭配深沟球轴承或圆锥滚子轴承使用,轴承安装在中段光轴位置,可同时承受径向载荷与锥齿啮合产生的轴向分力,花键端连接动力输入或输出构件,

  整个传动链路无需额外设置导向支撑,结构紧凑度高,适合在安装空间受限的小型传动箱内使用。齿部的螺旋方向需与配对齿轮保持对应,确保啮合时轴向力指向轴肩定位侧,避免运转过程中出现轴向窜动导致的啮合错位;建模时同步完成了啮合干涉检查,验证了在全齿宽啮合状态下,齿顶与配对齿轮的齿根间隙保持在0.15-0.25mm的合理区间,符合机械传动设计的间隙规范。
