CA6140车床配套铝合金活塞结构设计

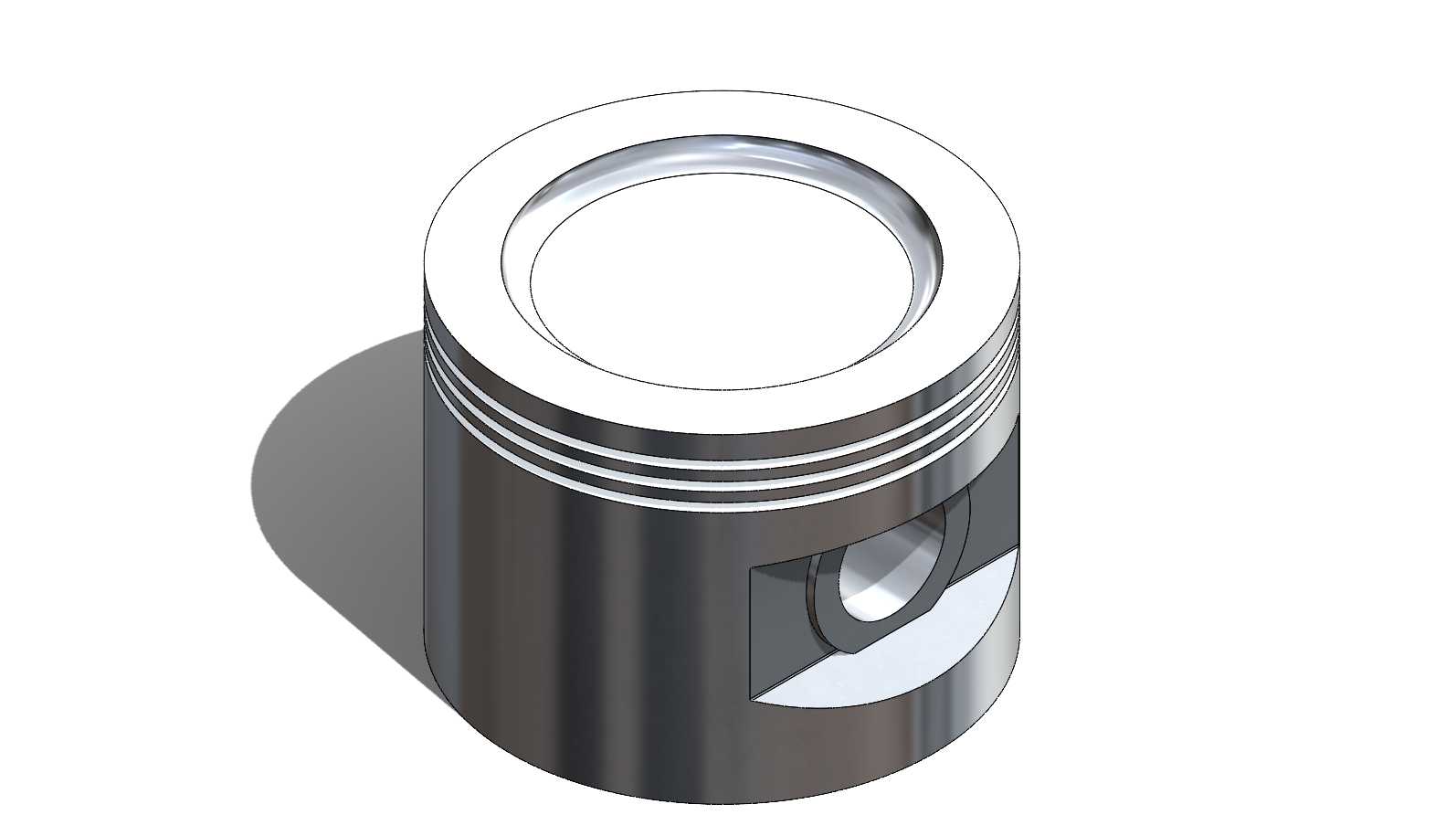

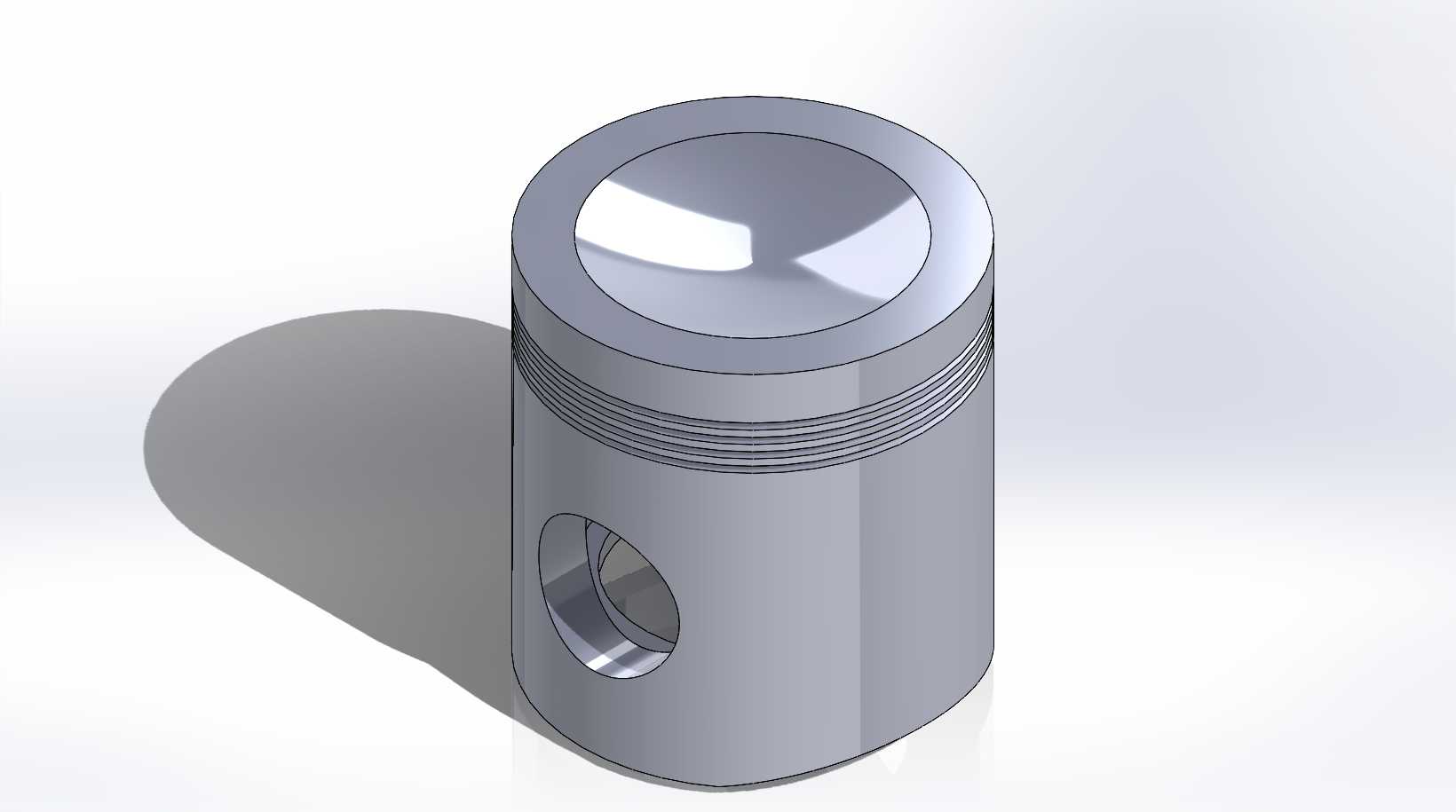

　　在CA6140普通车床的润滑供油系统、主轴箱气动锁紧回路以及配套的冷却介质增压单元中，活塞是承担能量转换、压力传递的核心执行零件，其结构合理性直接决定了整套回路的压力稳定性、动作响应速度与长期运行可靠性。本次设计的活塞针对CA6140车床的紧凑安装空间做了适配优化，整体采用圆柱回转体结构，外圆面预留三道环槽用于安装密封环与导向环，可在往复运动过程中隔绝腔室间的压力泄漏，同时避免金属本体与缸筒内壁直接接触造成磨损失效。裙部位置开设的对称销孔用于连接传动销，将活塞的直线往复动力传递至外部执行机构，销孔与活塞本体的过渡位置做了圆弧卸荷处理，可有效分散往复运动过程中产生的交变应力，避免应力集中导致的根部开裂问题。

　　设计过程中首先结合CA6140车床对应回路的缸筒内径参数确定活塞的外圆基本尺寸，保证与缸筒内壁的配合间隙控制在合理区间，既不会因间隙过大造成压力内泄，也不会因间隙过小导致热胀卡滞。活塞顶部采用平面结构，可最大化承压面积，在相同输入压力下获得更大的输出推力，满足车床锁紧、供油动作的推力需求。环槽的宽度与深度根据常用的密封件标准尺寸做匹配设计，安装密封件后可实现0.8MPa工作压力下的零泄漏，适配车床常规气动、润滑回路的压力范围。销孔的位置经过重心校核，保证活塞往复运动过程中不会出现偏磨，延长密封件与缸筒的使用寿命。

　　考虑到车床运行过程中，活塞长期在交变温度、交变压力的工况下工作，本次设计选用铝合金作为基础材料，在保证结构强度满足要求的前提下，尽可能降低零件自身重量，减少往复运动的惯性冲击，降低传动销与连接机构的负载。建模过程中对活塞的各个过渡圆角、壁厚做了均匀化处理，避免壁厚差异过大导致的热处理变形，同时为后续的热分析仿真预留了完整的几何特征，可直接导入仿真环境对不同牌号铝合金的温度场分布、热变形量、热应力水平做对比验证，筛选出最适配车床运行工况的材料牌号。

　　安装边界方面，活塞的轴向总长度根据缸筒的行程做了限位设计，活塞运动到上下止点时，裙部不会与缸筒端盖发生碰撞，销孔的直径与传动销采用间隙配合，装配时可通过销孔内的卡簧槽安装限位卡簧，防止传动销轴向窜动脱落。外圆面的粗糙度要求控制在Ra0.8以内，环槽侧面的粗糙度控制在Ra1.6以内，可保证密封件安装后不会被锐边划伤，同时减少运动过程中的摩擦阻力。整个活塞的结构没有复杂的异形特征，常规车削设备即可完成全部加工工序，加工成本低，后期维护更换便捷，完全适配CA6140车床的配件加工与替换需求。
