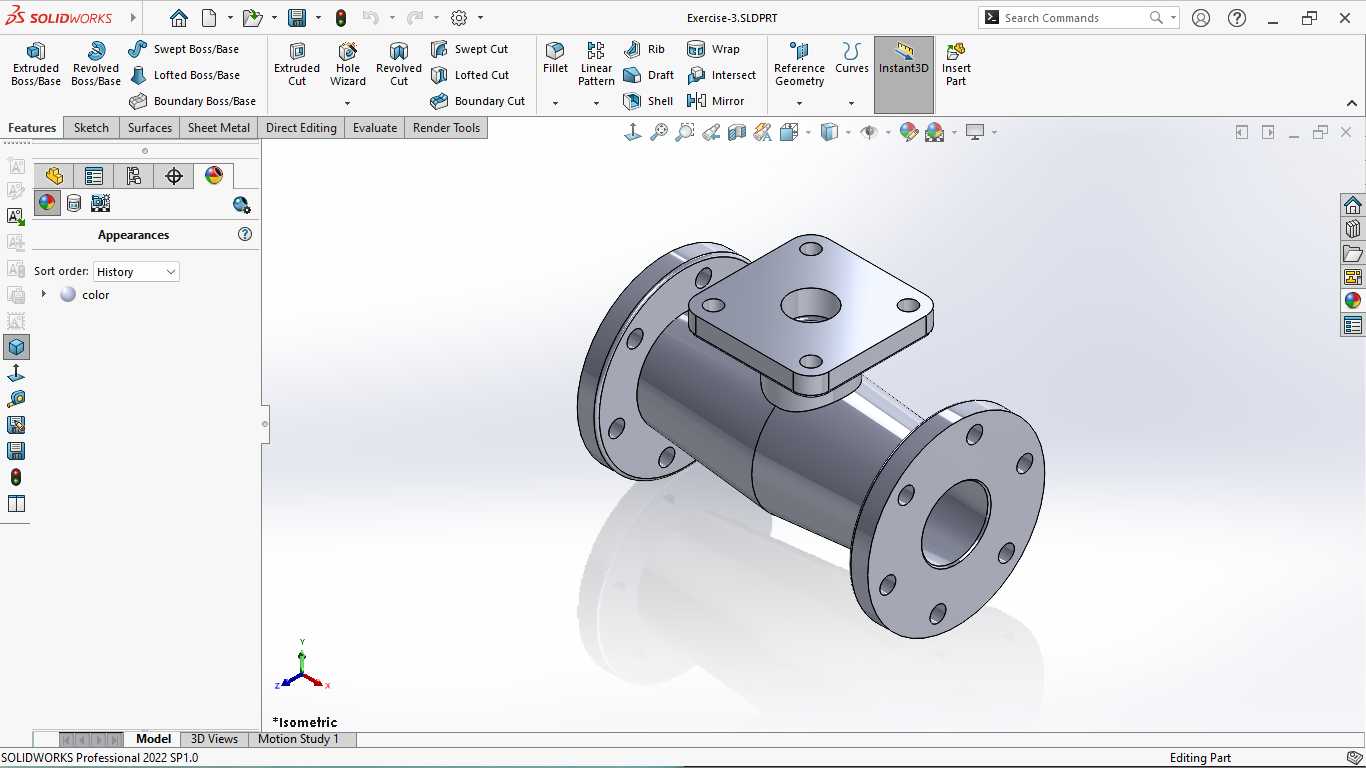

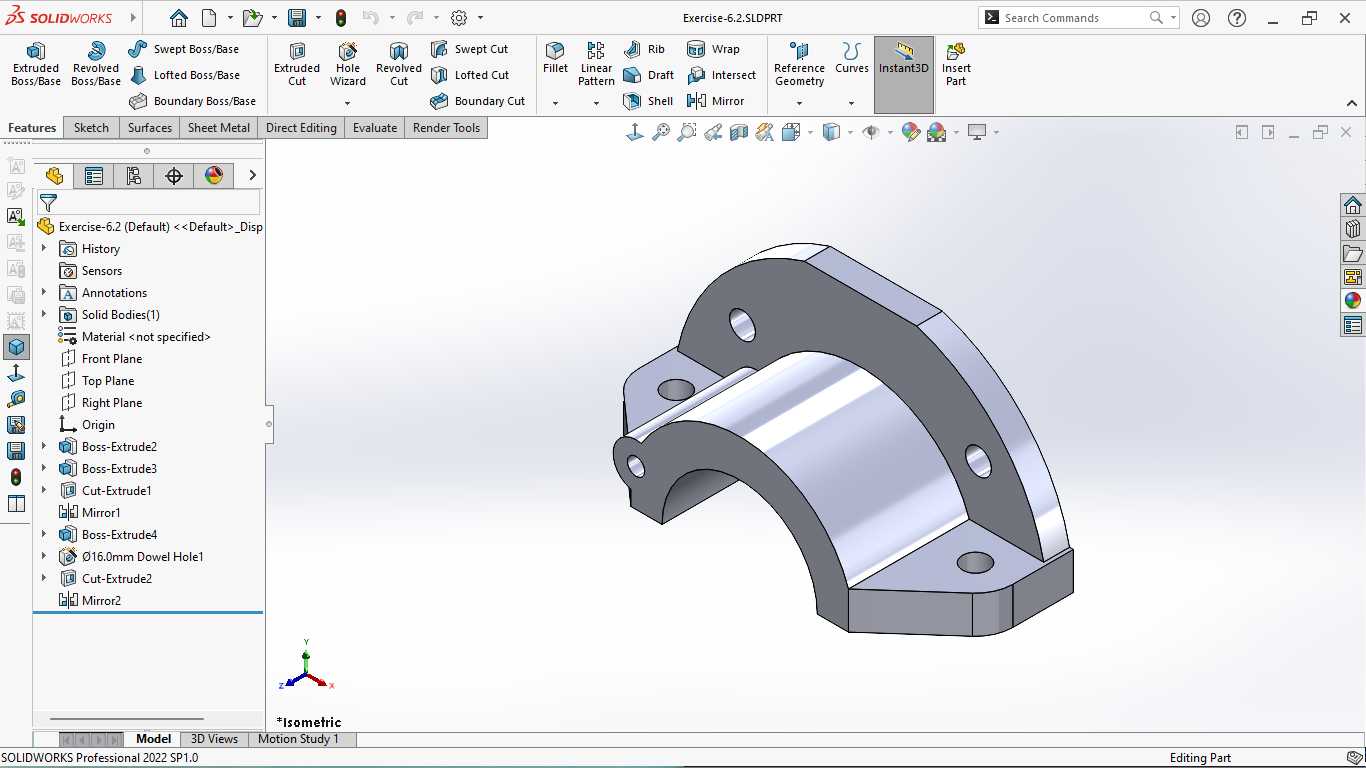

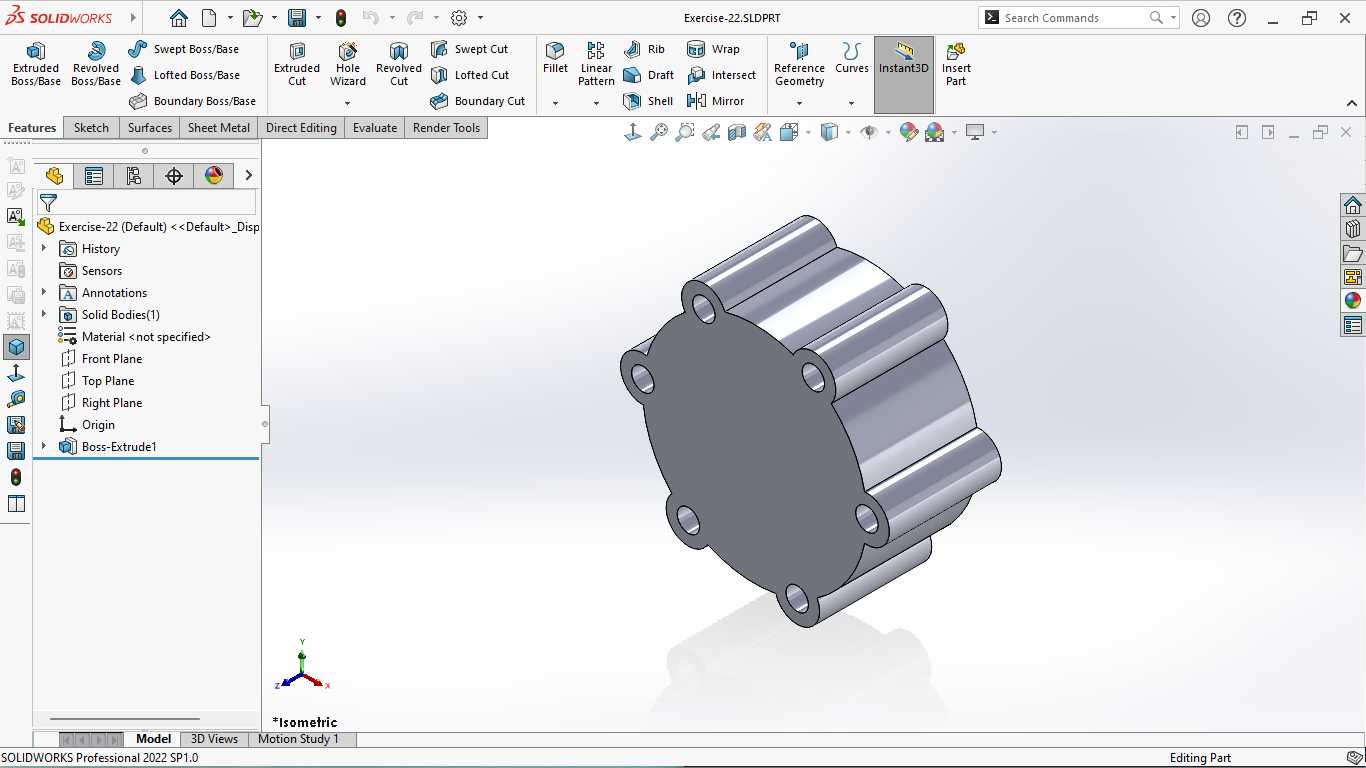

CA6140机床用基础定位练习结构件

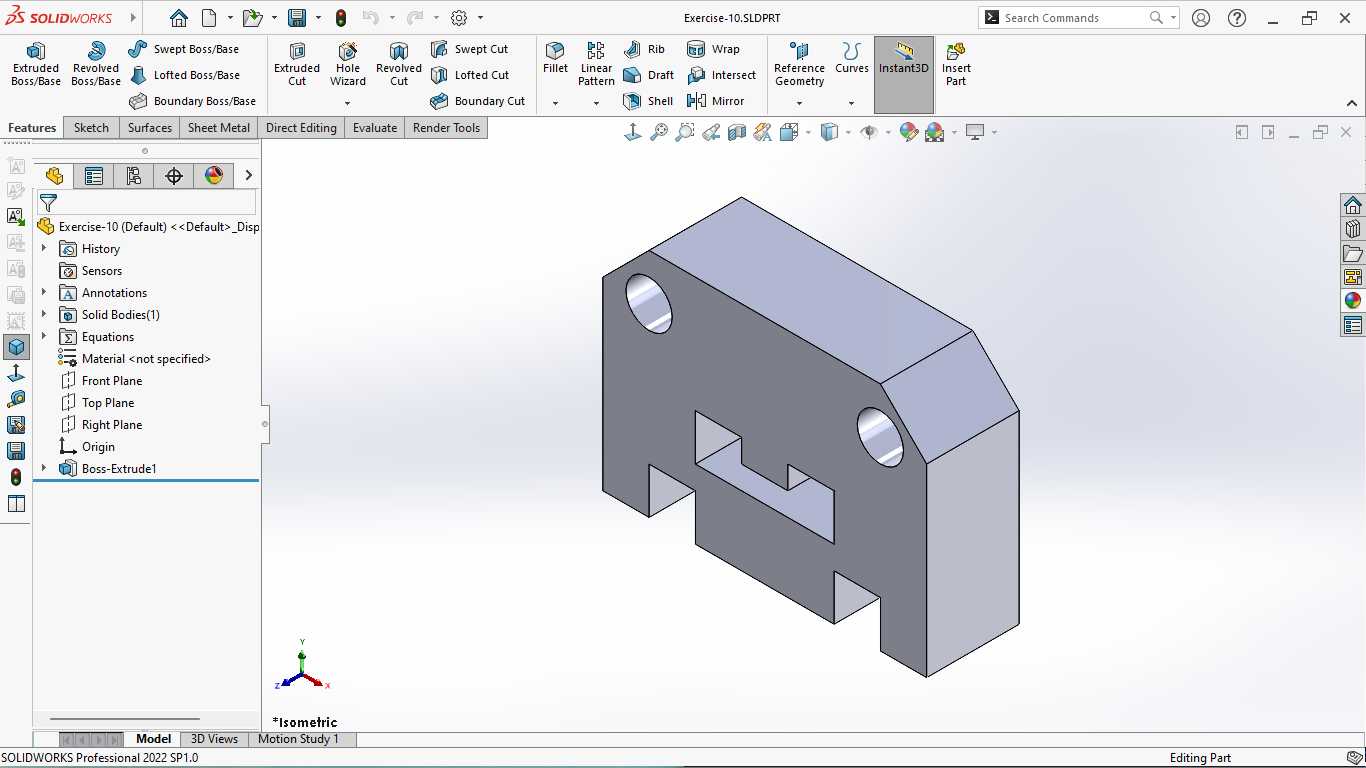

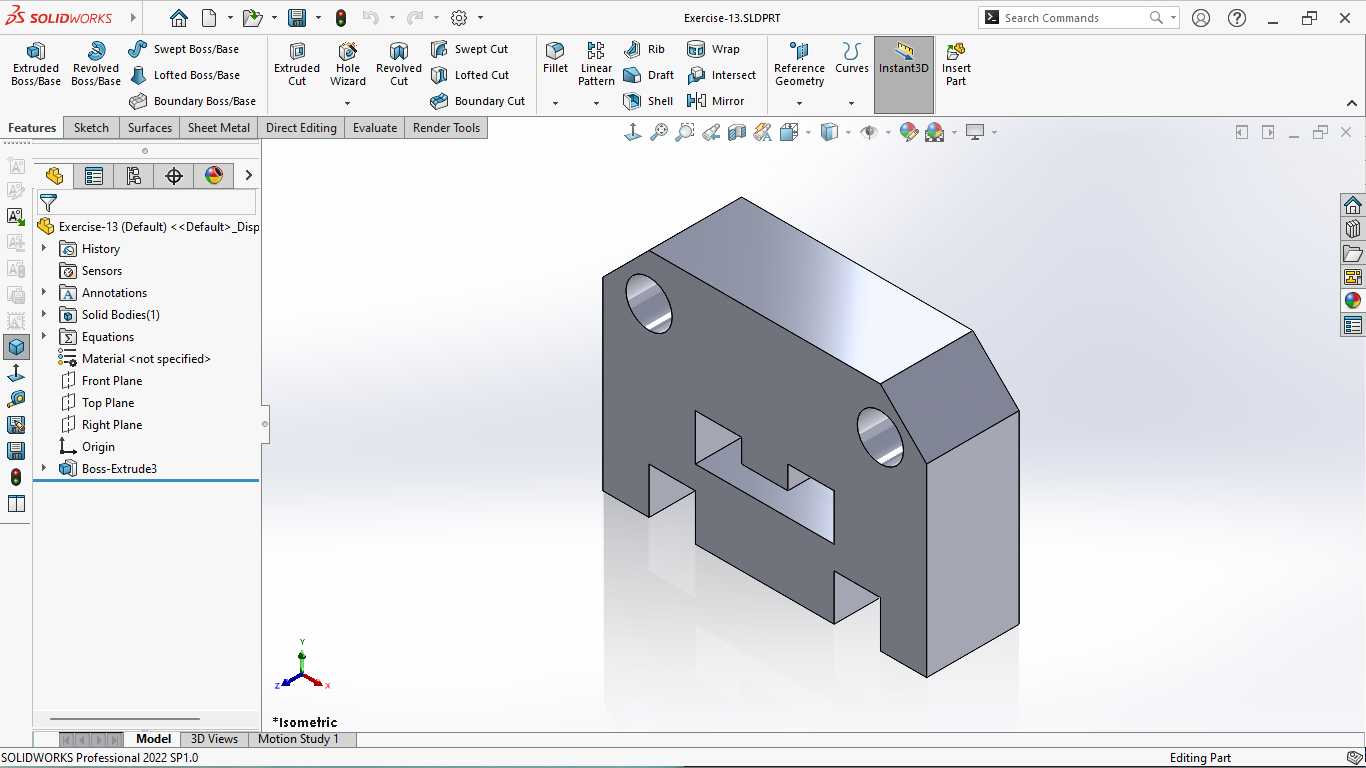

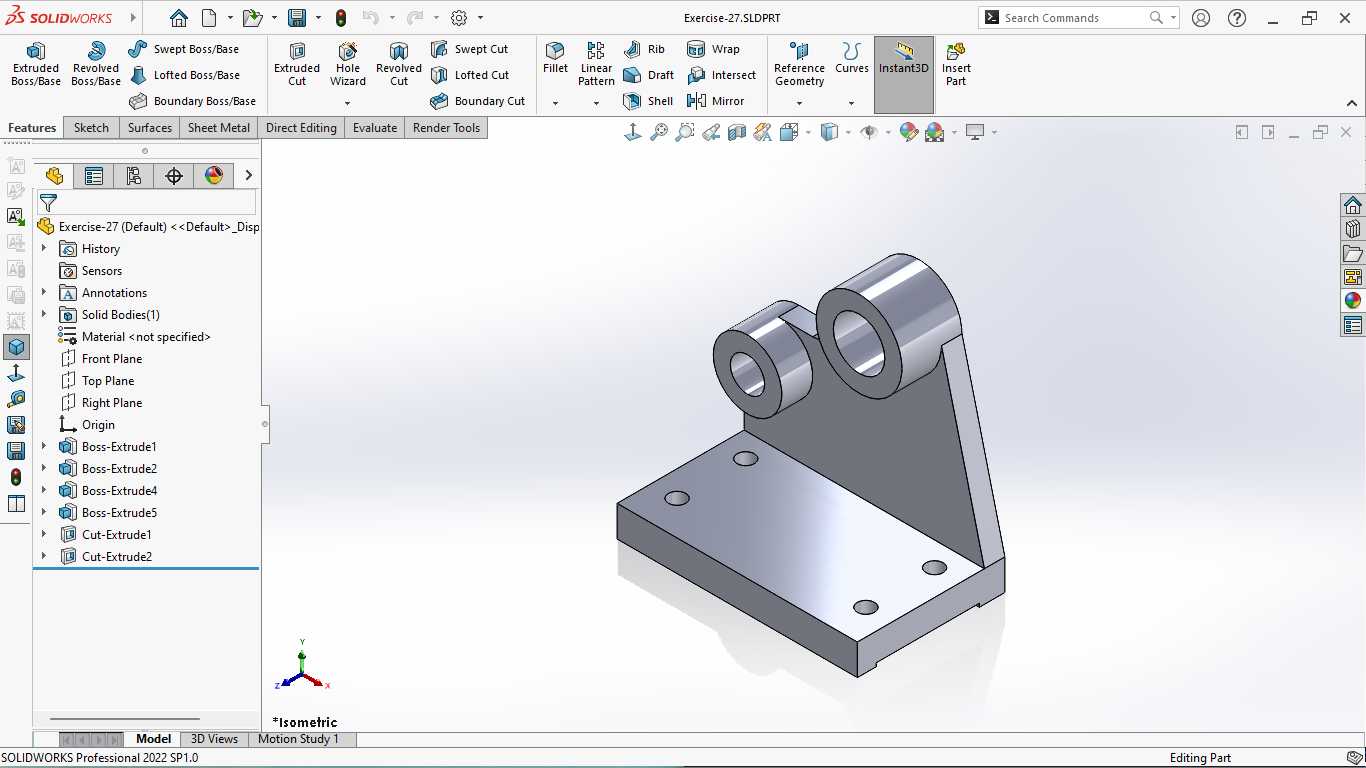

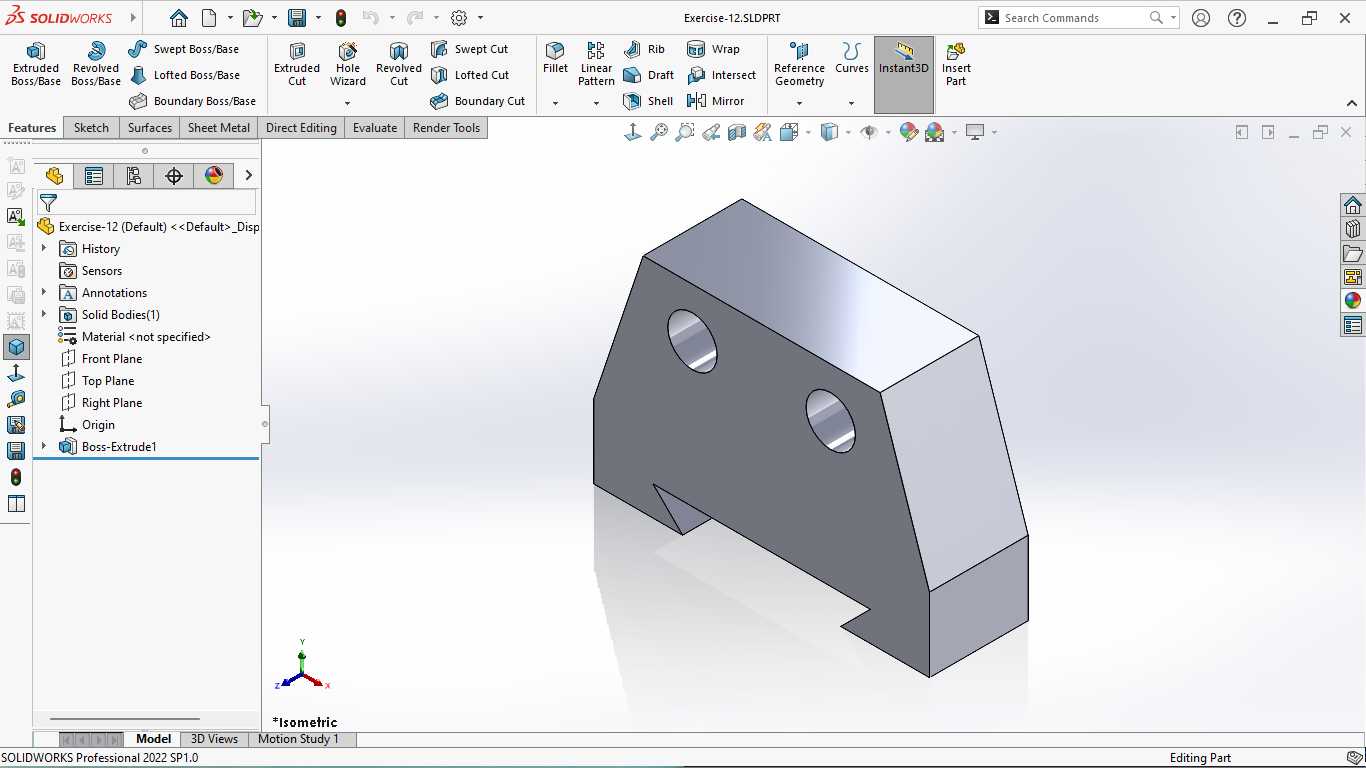

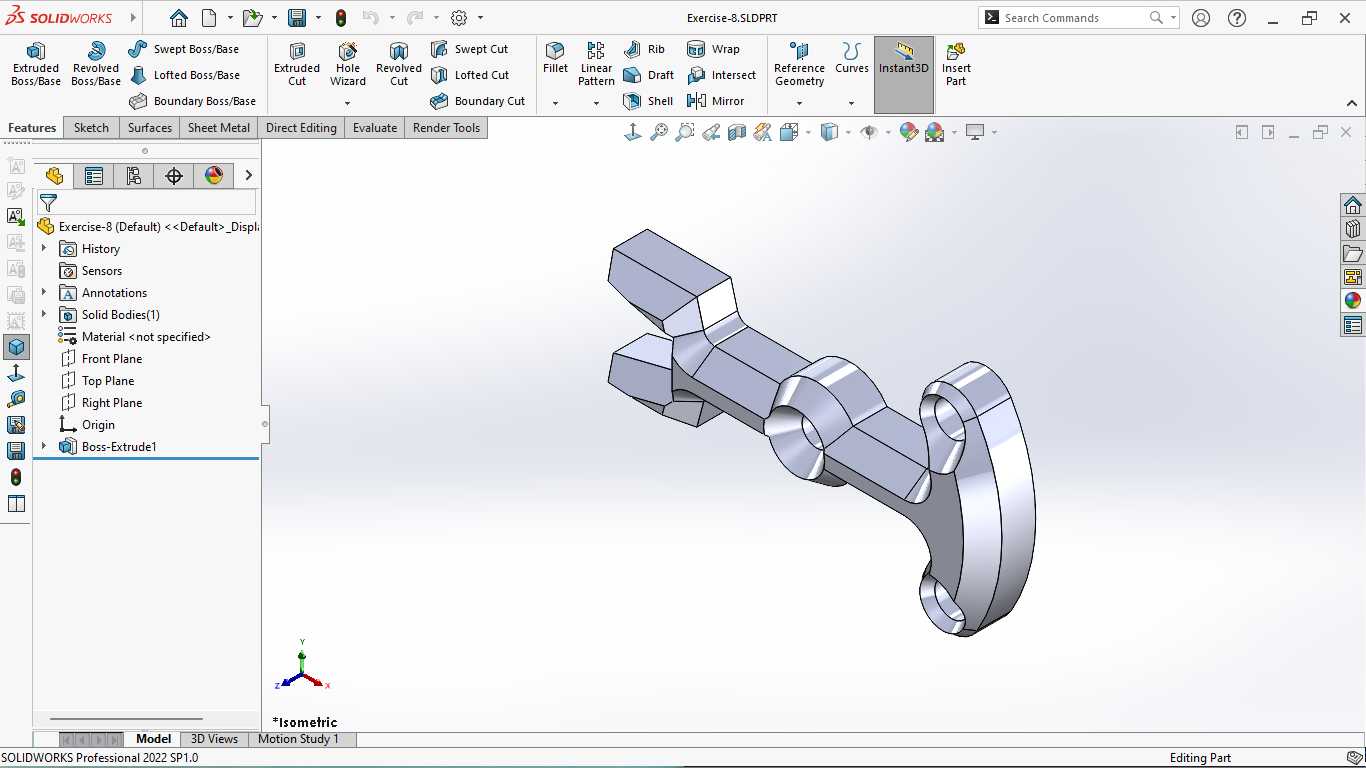

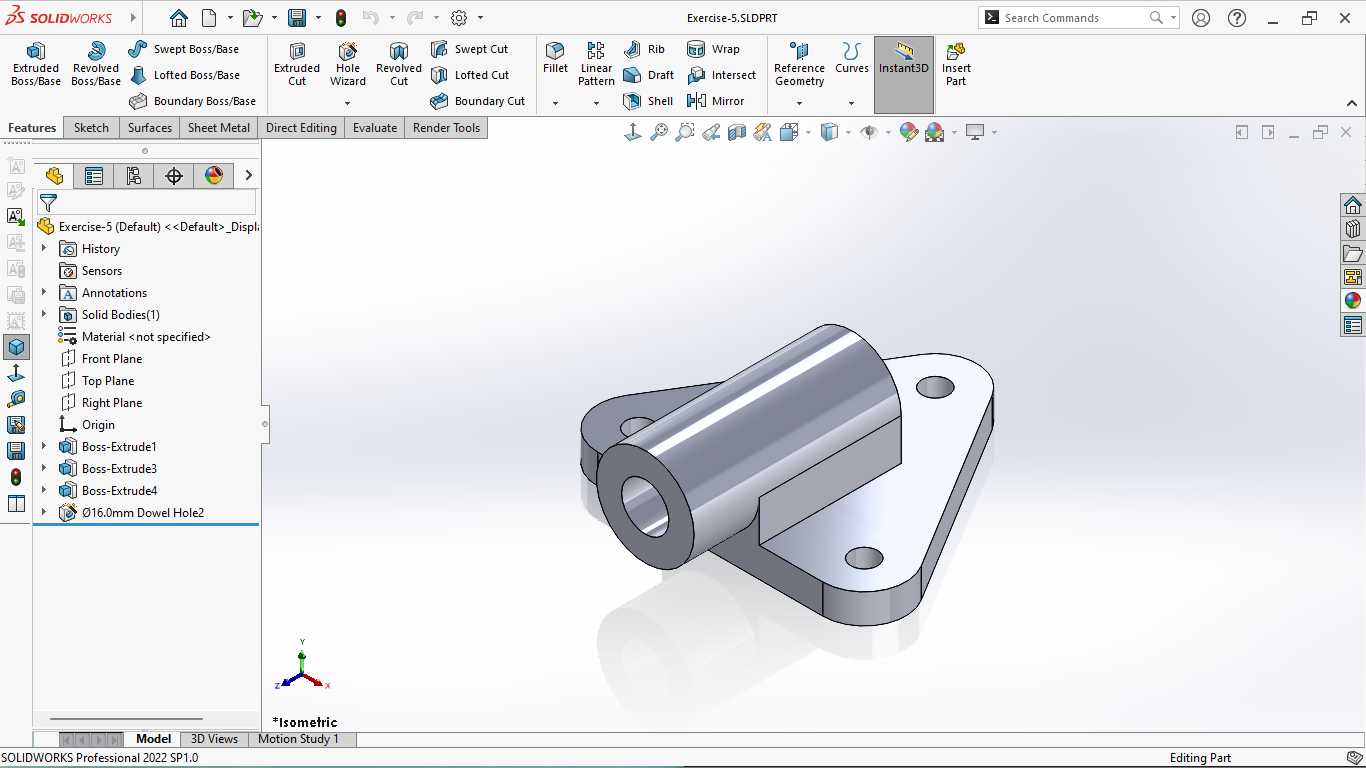

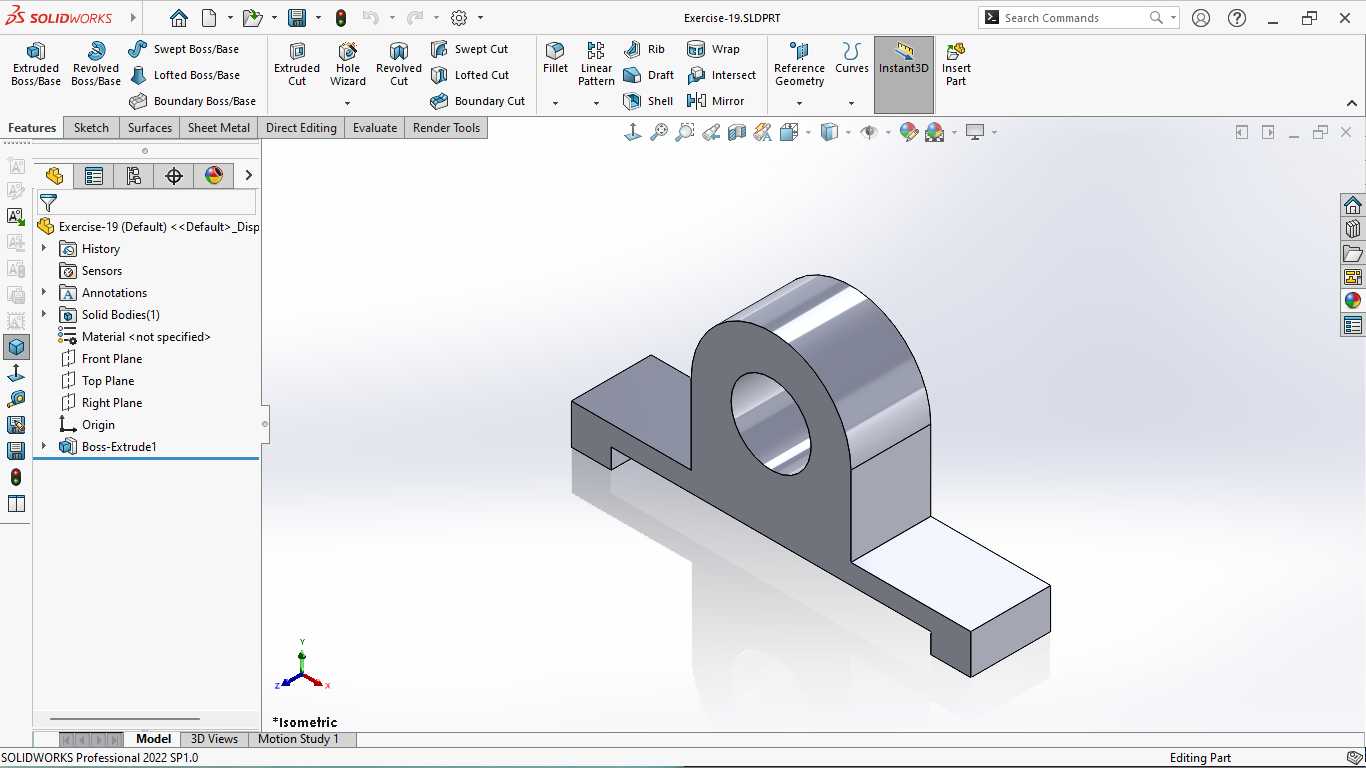

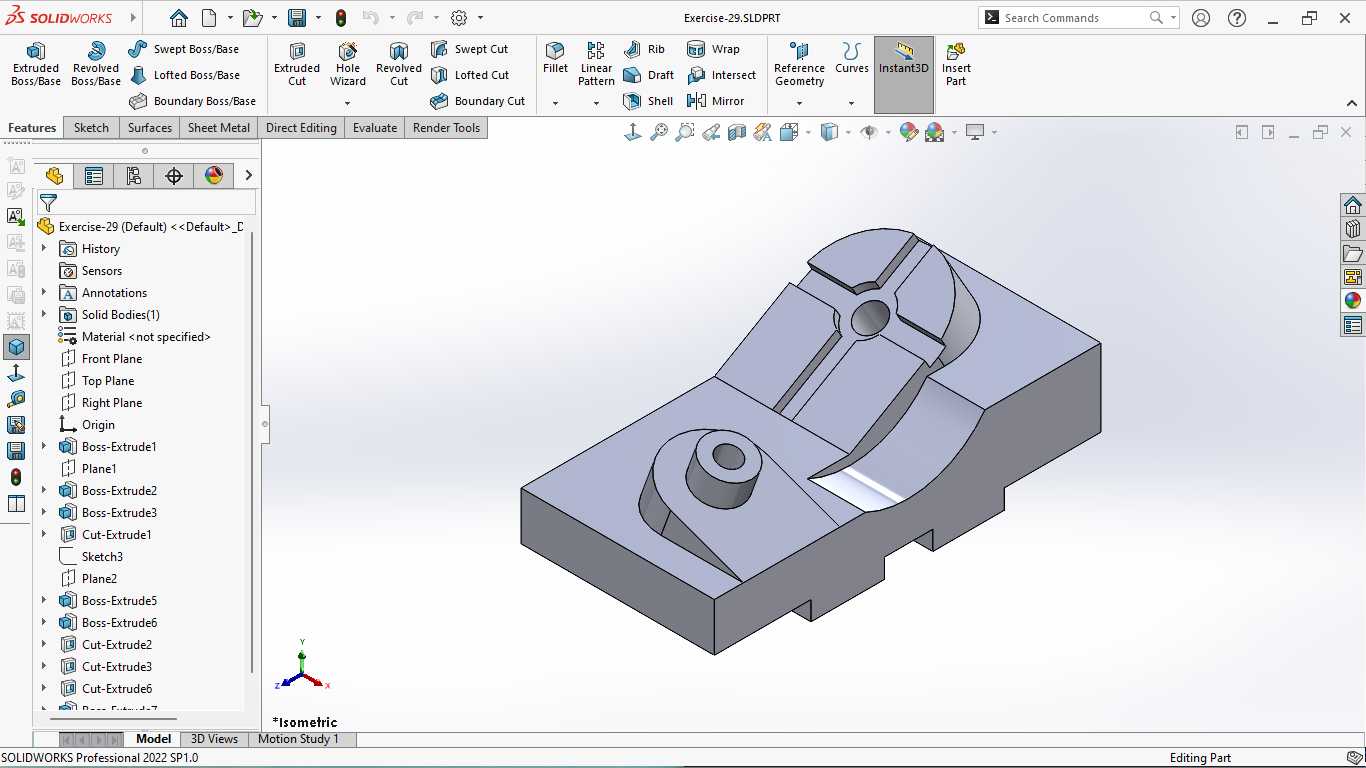

　　在普通卧式车床的日常加工场景中，这类带组合特征的结构件常作为工装定位块、小型夹具基座的原型参考，适配CA6140这类通用卧式车床的中小批量零件装夹需求，也可作为新入职操机人员、建模初学者熟悉机加工零件特征逻辑的实操参照。从结构功能来看，该零件底部设置的两处对称凸台卡槽，可直接嵌入机床工作台的T型槽内完成初步定位，无需额外制作复杂的转接底座，安装时仅需配合T型螺栓即可完成快速锁紧，定位基准面的平面度公差可控制在0.02mm以内，满足普通车削、铣削工序的装夹精度要求。零件主体的基座部分采用矩形块体作为承载基础，厚度方向预留了足够的刚性余量，在承受150N以内的侧向切削力时不会产生明显形变，基座上延伸出的两处带孔凸台，一处为竖直通孔结构，

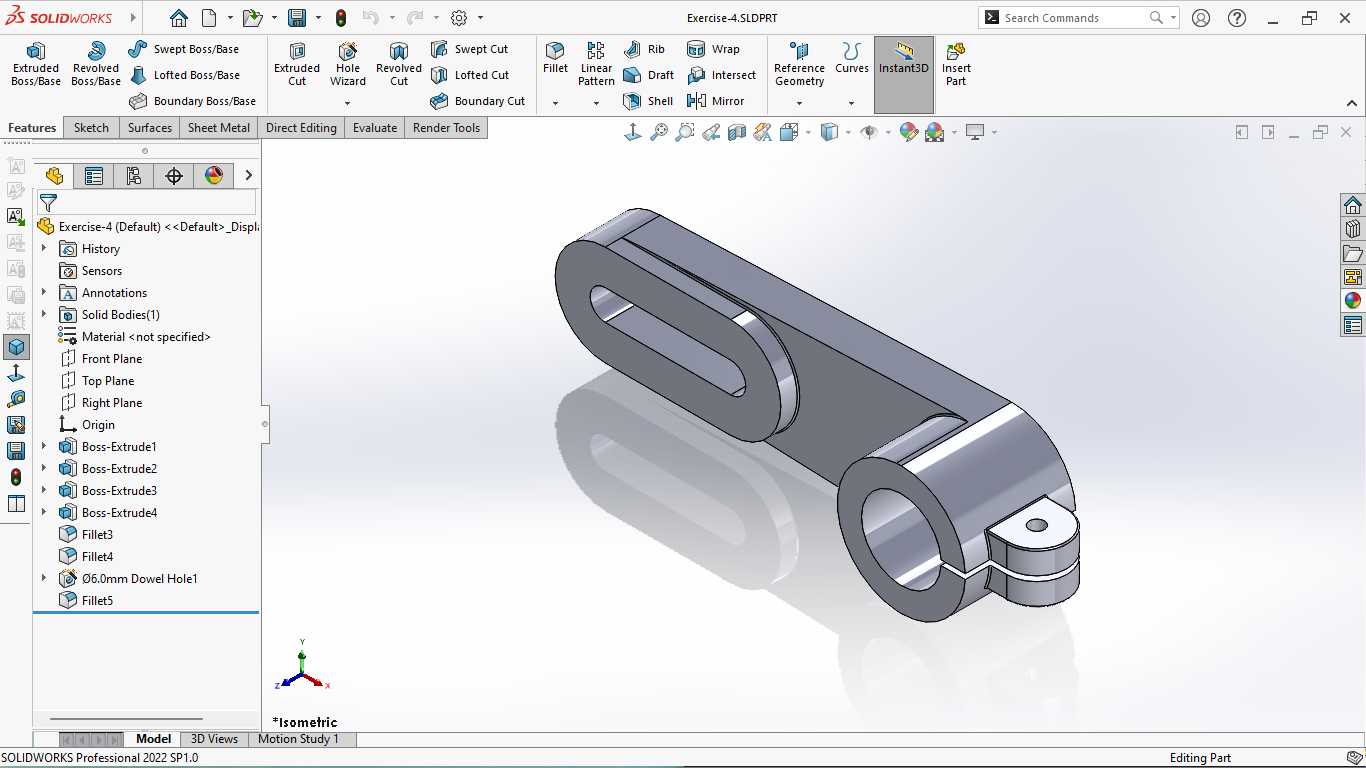

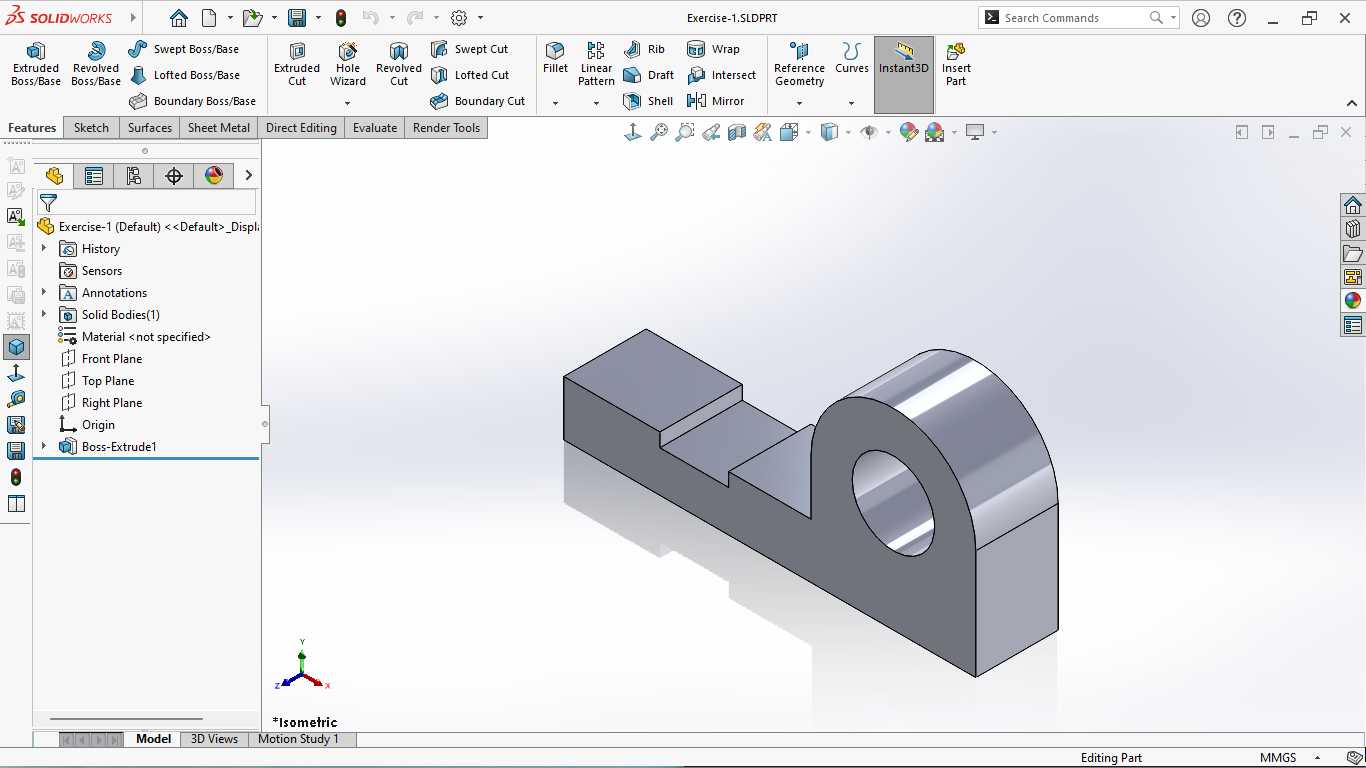

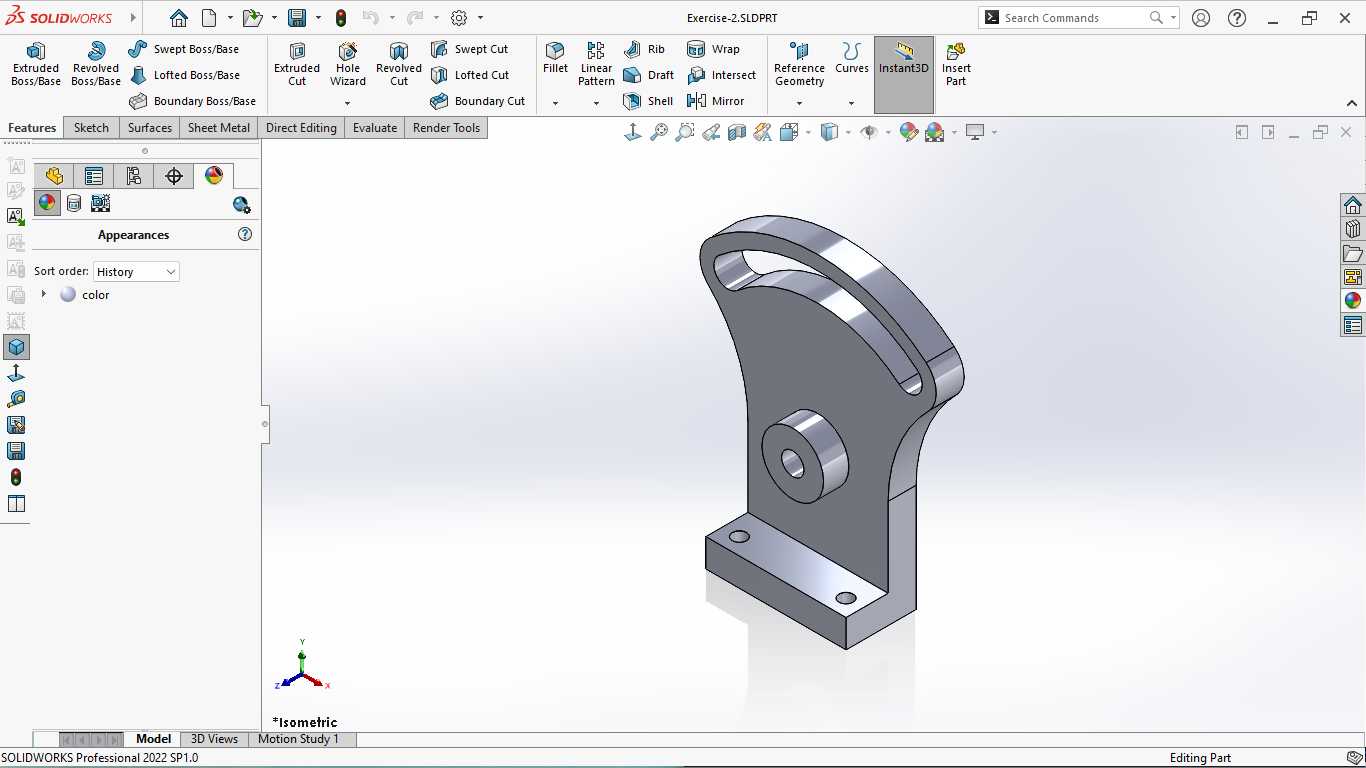

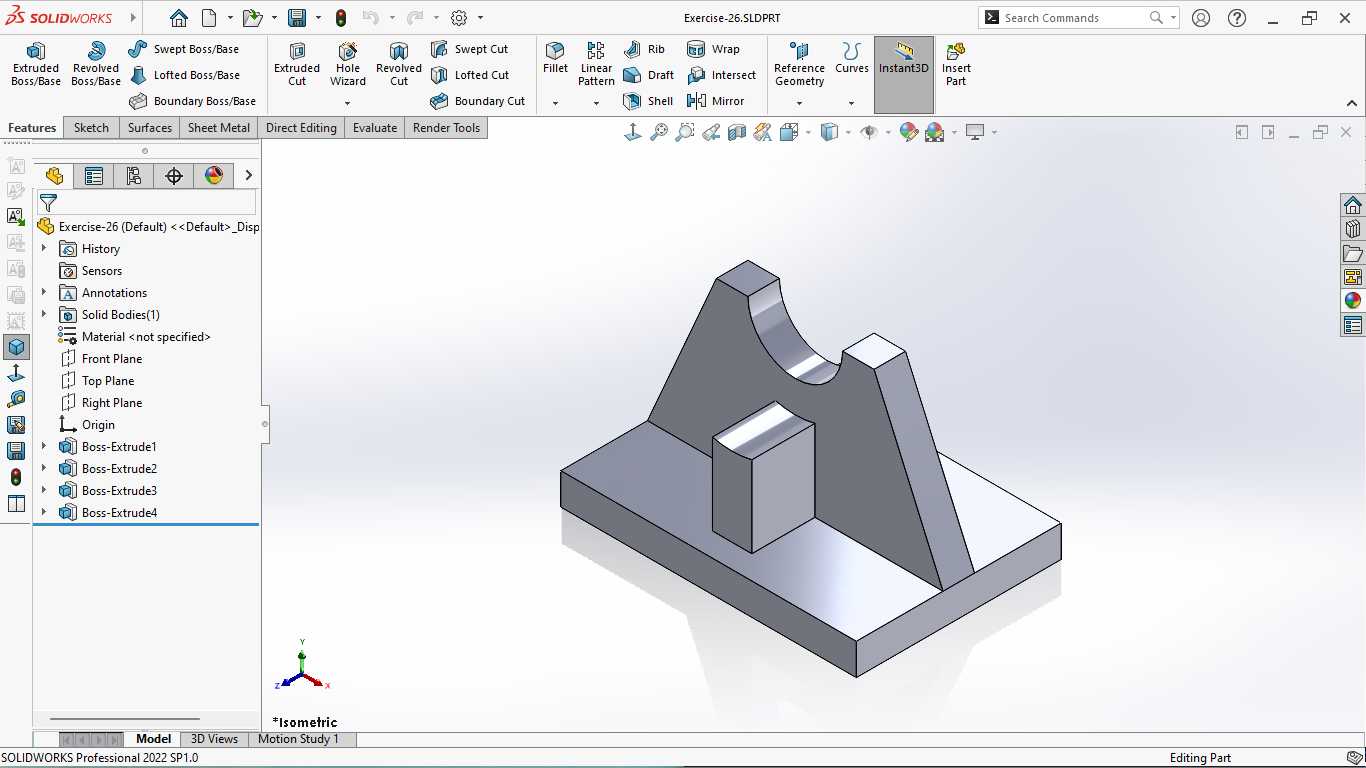

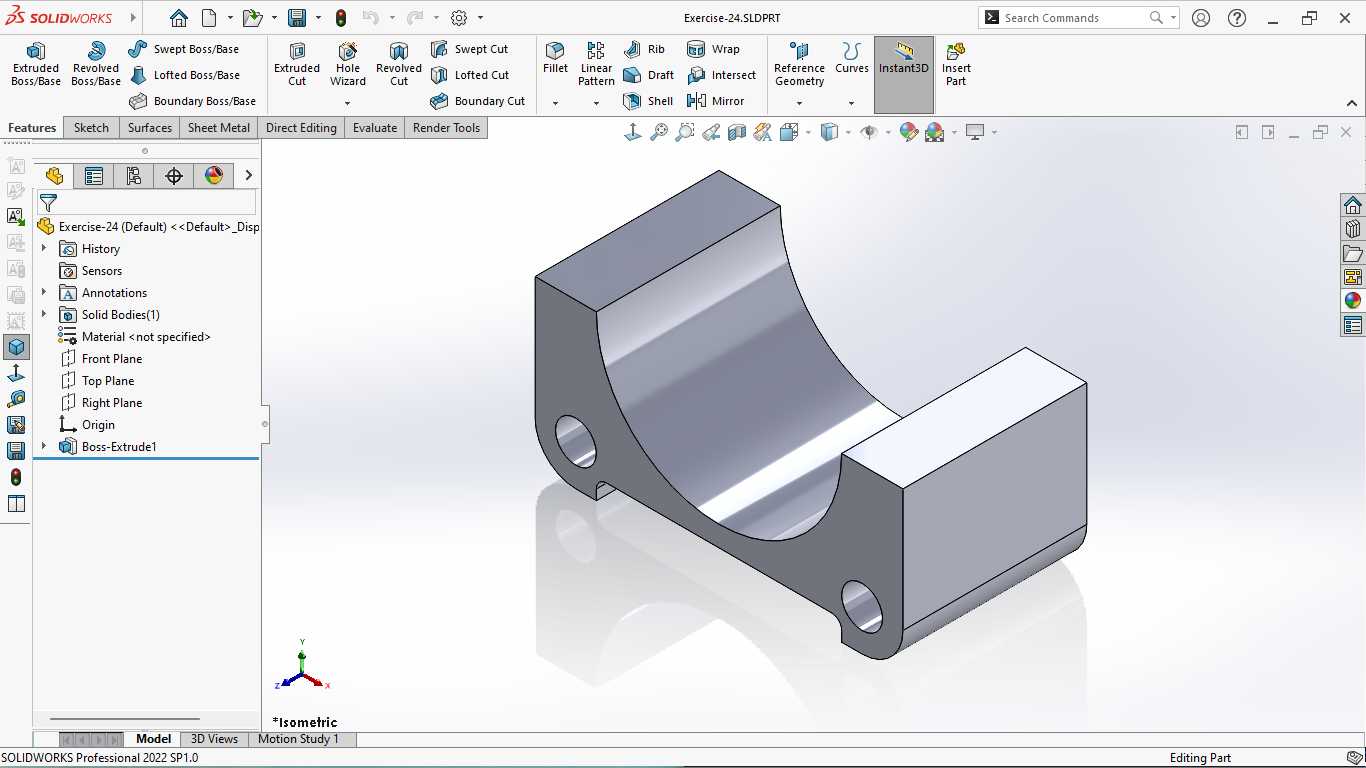

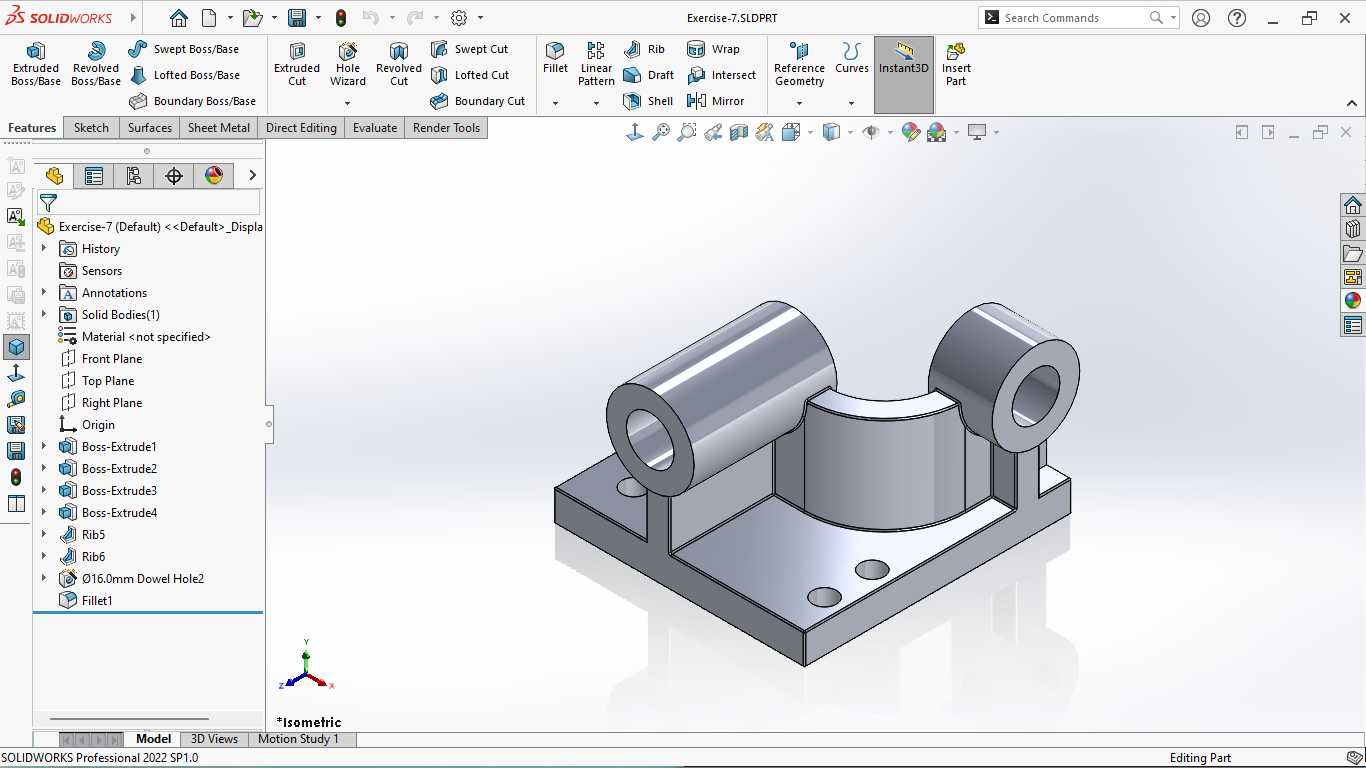

　　可穿入定位销完成待加工零件的圆周方向定位，另一处为带圆弧过渡的斜向凸台，圆弧面与待加工零件的外圆轮廓匹配，可实现径向的辅助支撑，减少零件加工过程中的振颤。设计这类结构时，首先要明确安装边界：底部卡槽的宽度需匹配CA6140工作台T型槽的标准槽宽14mm，卡槽的深度控制在5mm，既保证卡入后的定位稳定性，又不会因槽深过大导致基座整体高度过高影响加工行程；零件整体的长宽尺寸控制在120mm×80mm范围内，总高度不超过60mm，适配CA6140车床中拖板的最大行程范围，不会出现加工干涉问题。特征构建的逻辑遵循机加工的工序顺序，首先完成基座六面体的粗加工，再加工底部的定位卡槽，之后依次铣削两处凸台的轮廓，最后完成孔系加工与圆弧面的精修，

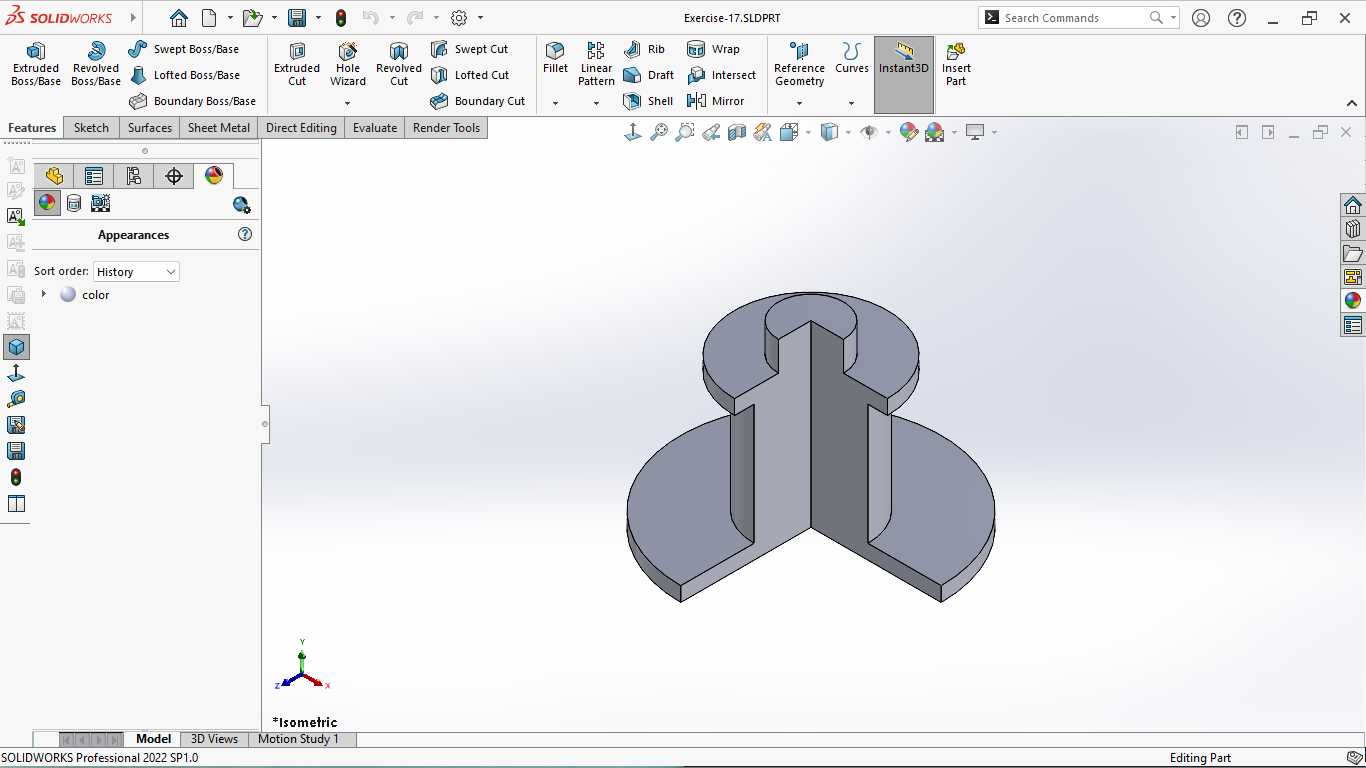

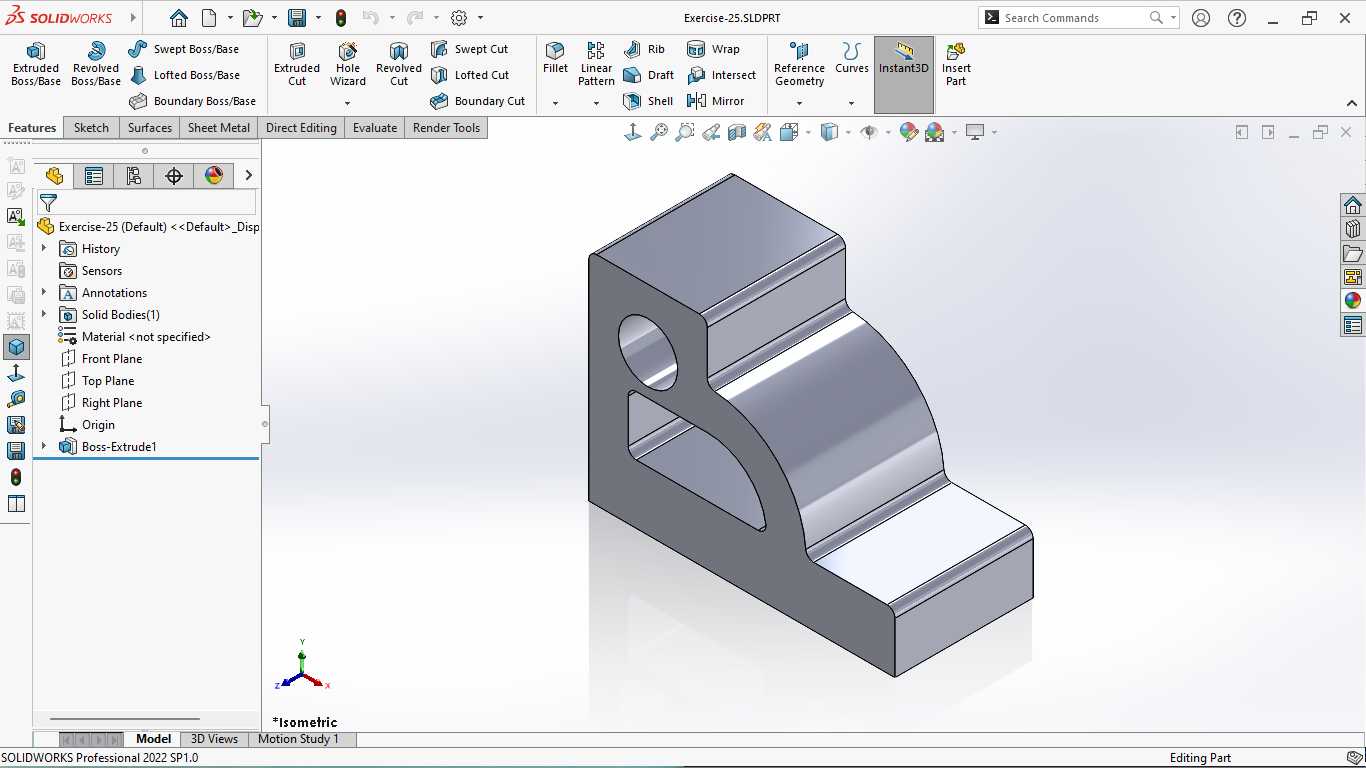

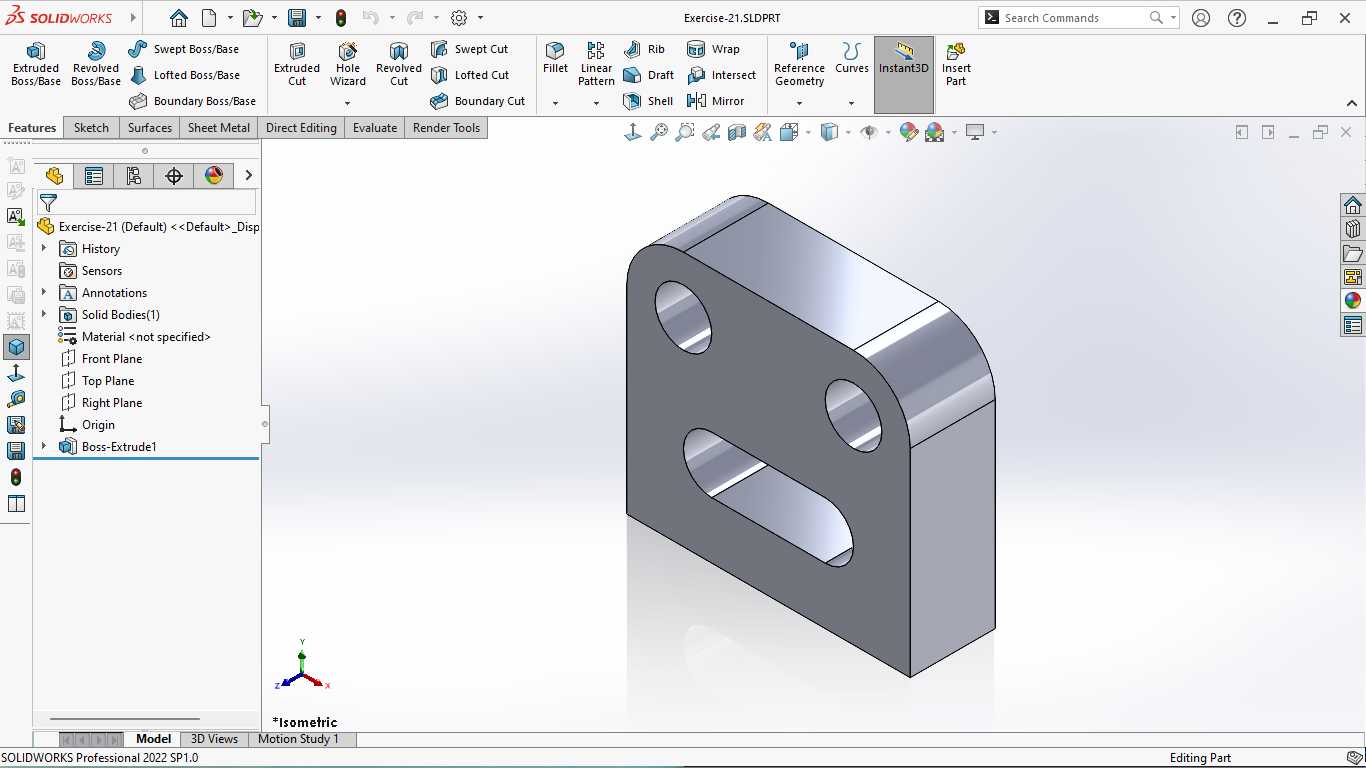

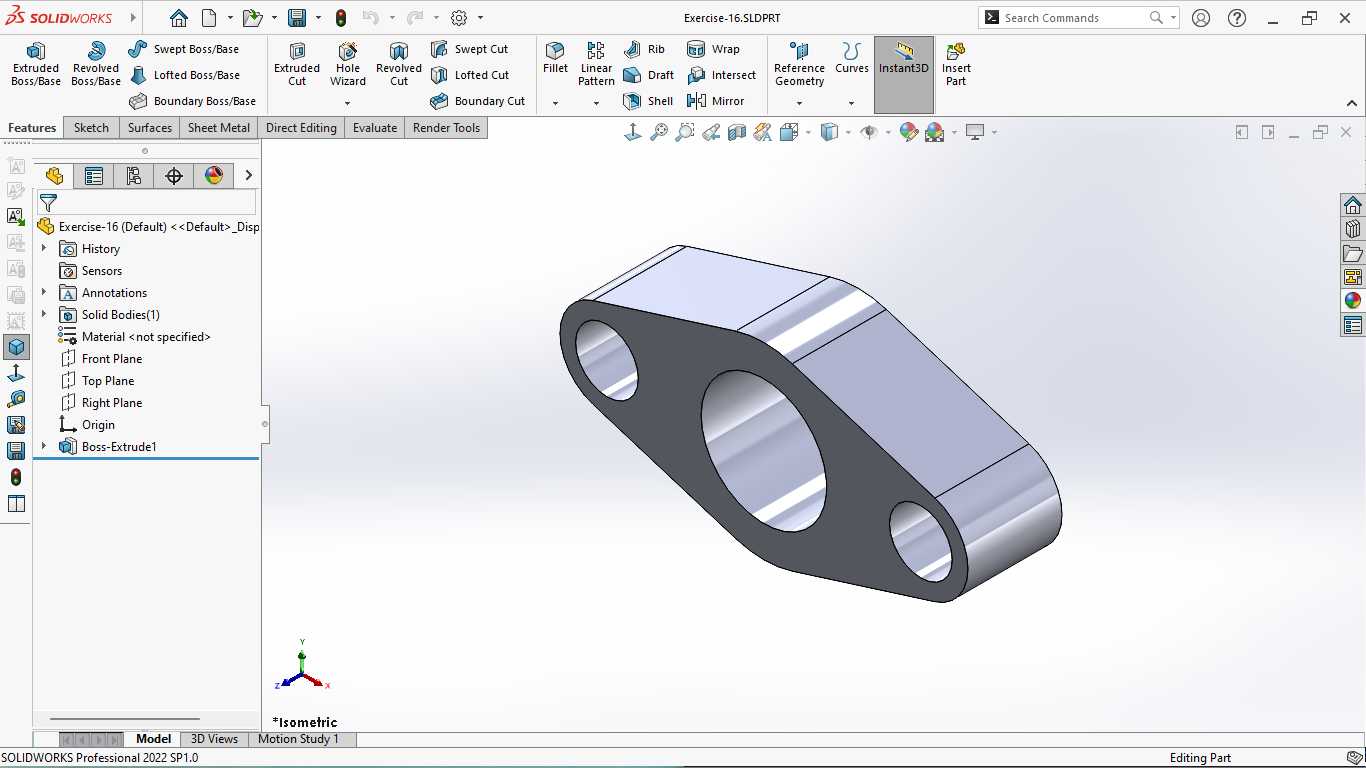

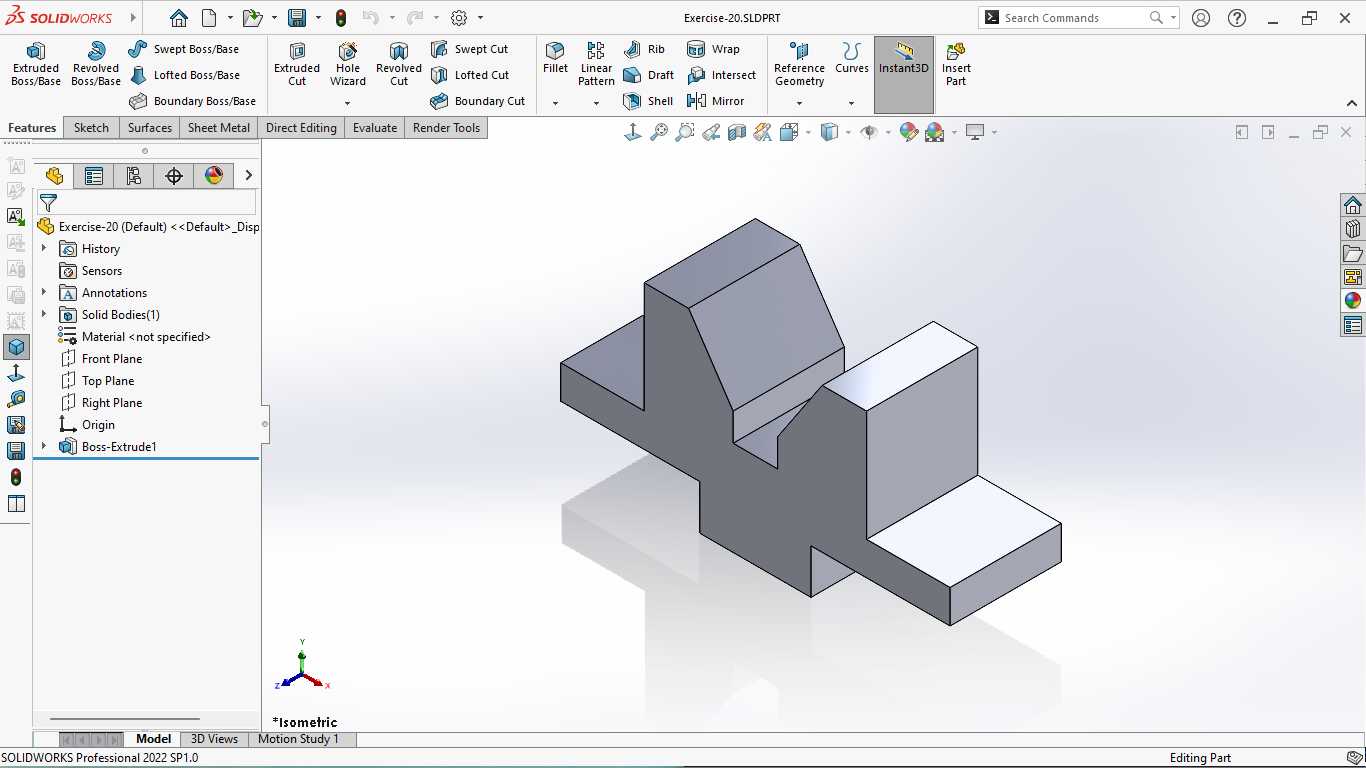

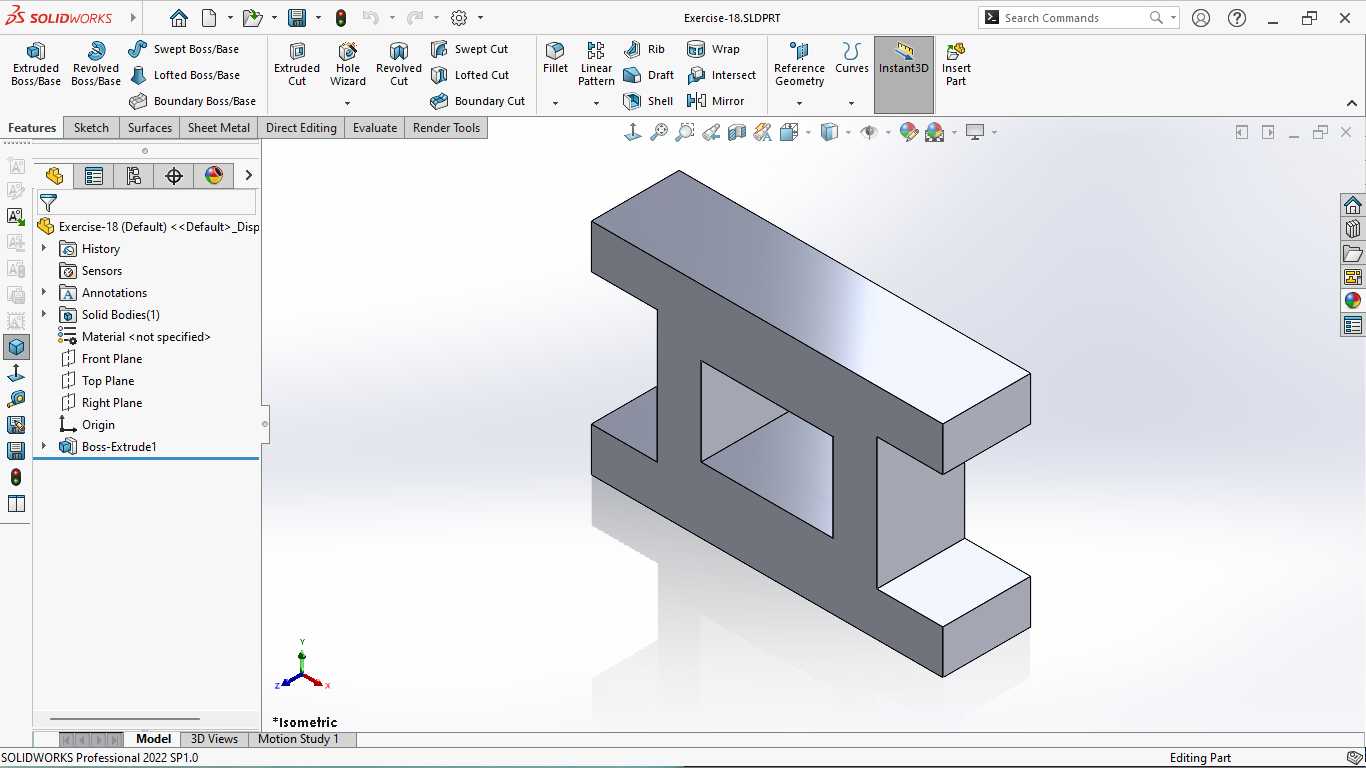

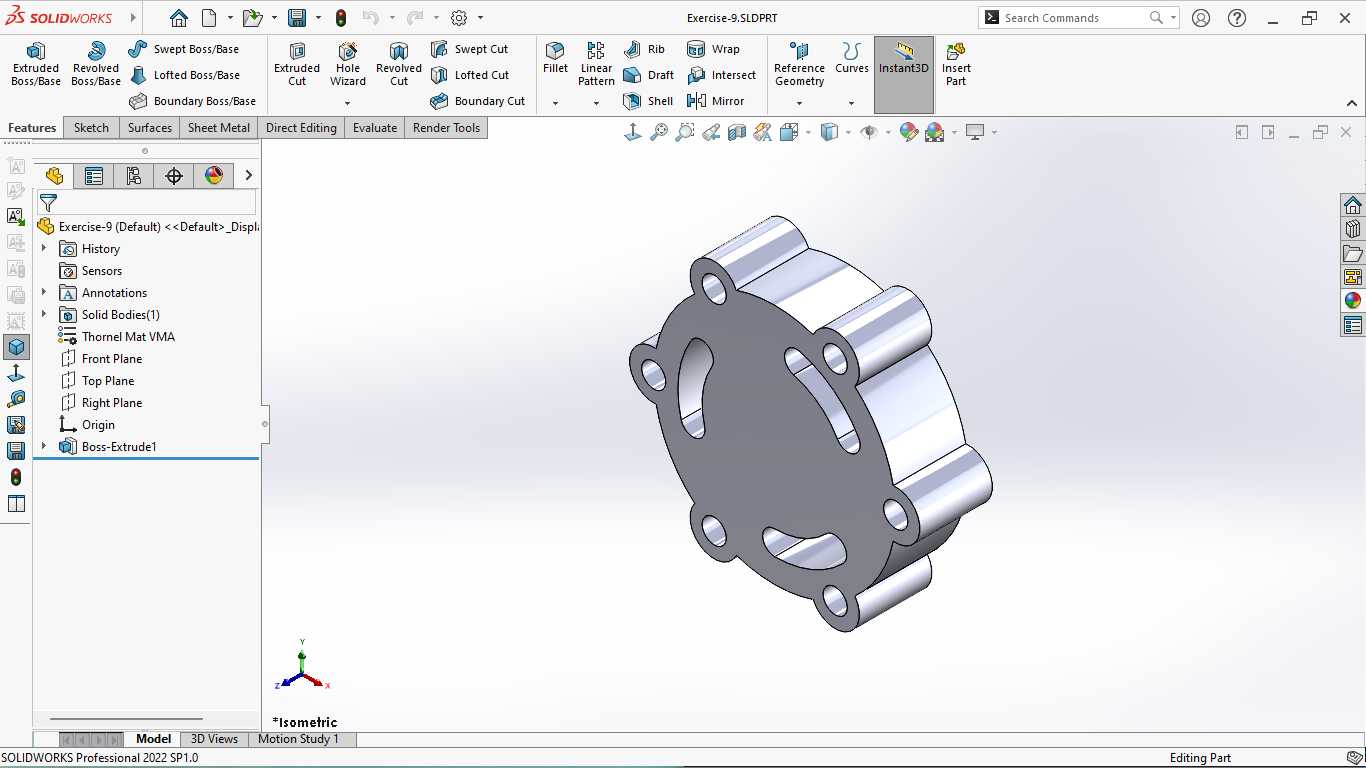

　　建模过程中所有特征的草图都完全约束，避免出现过定义或欠定义的问题，凸台与基座的连接处全部采用R2-R3的圆角过渡，既可以减少加工时的应力集中，也能避免热处理环节出现开裂风险。零件上开设的两处通槽，一处为沿长度方向的直槽，可作为排屑通道使用，加工过程中产生的铁屑可沿槽体滑落至工作台排屑口，不会堆积在定位面上影响装夹精度；另一处为斜向的让位槽，可避开待加工零件的突出结构，保证装夹时零件与定位面完全贴合。这类结构虽然属于练习范畴，但所有尺寸公差、形位公差的设定都完全参照实际机加工零件的要求，没有脱离生产实际的冗余特征，每一处结构都对应实际装夹、加工过程中的具体需求，比如竖直定位孔的直径设置为8mm，适配常用的圆柱定位销规格，

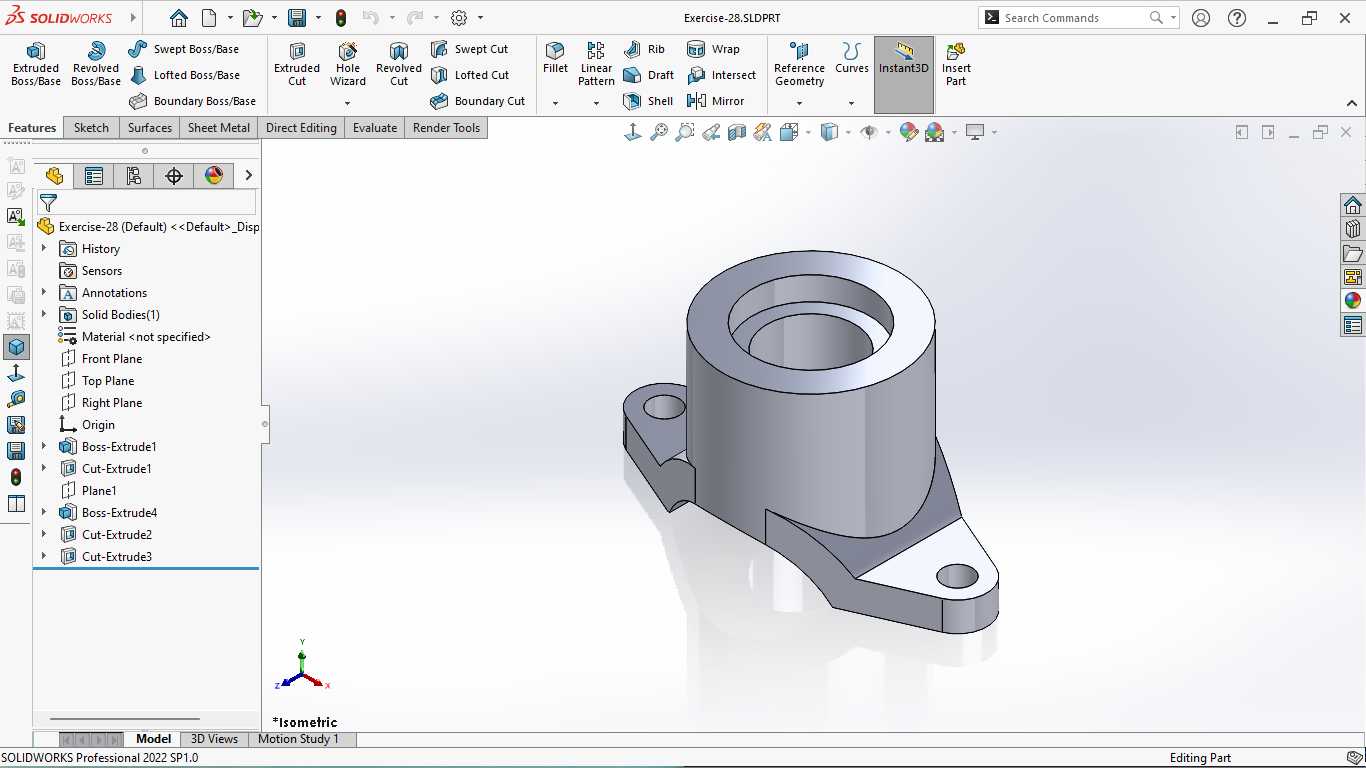

　　孔的公差带采用H7，与定位销的g6公差配合形成间隙配合，方便零件的快速装拆；斜向凸台的圆弧面半径设置为15mm，可适配直径30mm以内的轴类零件装夹定位。建模过程中需要注意特征的父子关系，将底部定位基准面作为所有特征的父参考，避免后续修改尺寸时出现特征报错，所有切除特征的拔模斜度控制在1°以内，既方便后续如果采用注塑、铸造方式制作样件时的脱模，也不会影响机加工后的尺寸精度。在实际车间应用中，这类结构件经过简单的尺寸调整即可直接作为小型轴类零件、盘类零件的装夹工装使用，相比通用卡盘装夹，这类专用定位块的装夹效率可提升40%以上，且重复定位精度更高，适合批量零件的快速加工。
