制药工艺用卧式承压膨胀罐体结构

　　在制药生产的流体工艺系统中，这类卧式承压膨胀结构是保障冷热媒循环、工艺介质稳压的核心配套部件，常配套在纯化水分配系统、注射液配液循环系统、反应釜温控回路中，用来吸纳系统内流体因温度变化产生的体积胀缩量，避免管路与主体设备因压力波动出现密封渗漏、管件疲劳开裂的问题，同时能稳定系统静压，让循环泵始终处于稳定的吸入压头工况下，减少泵组气蚀故障的发生概率。

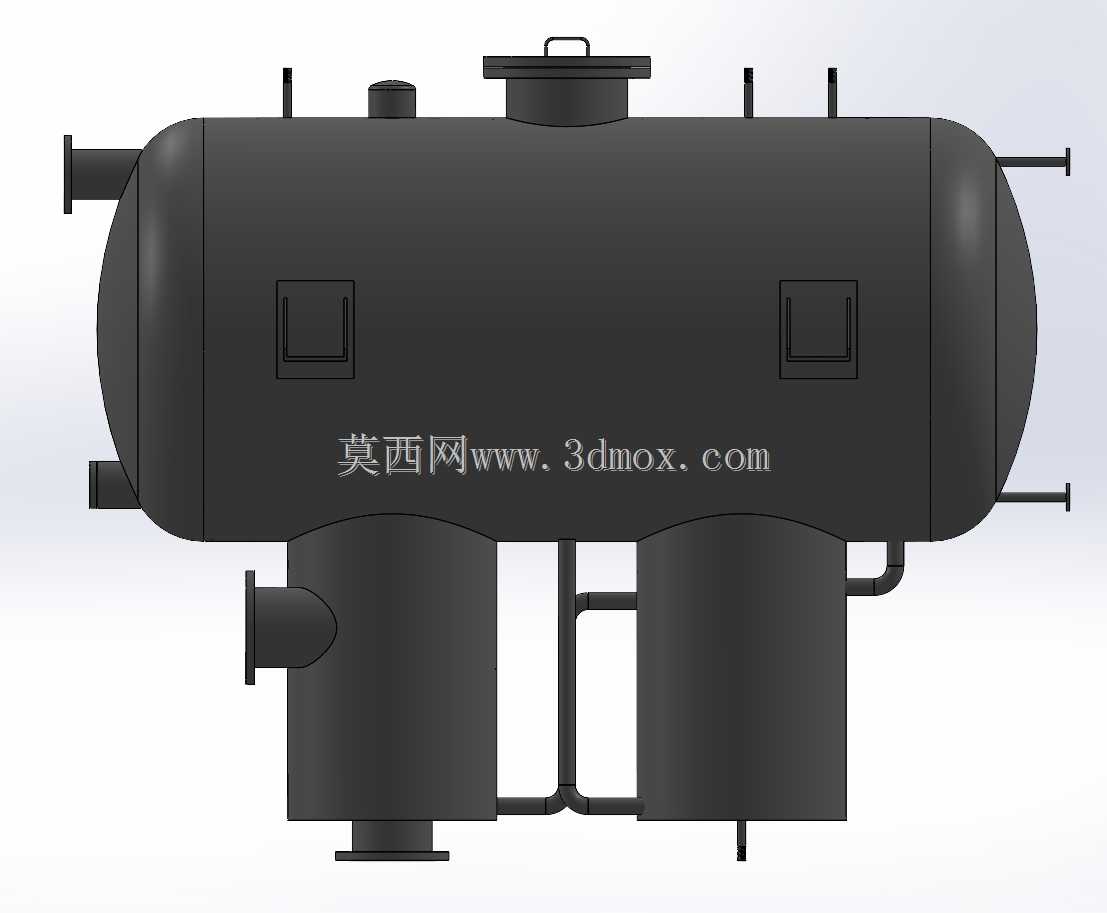

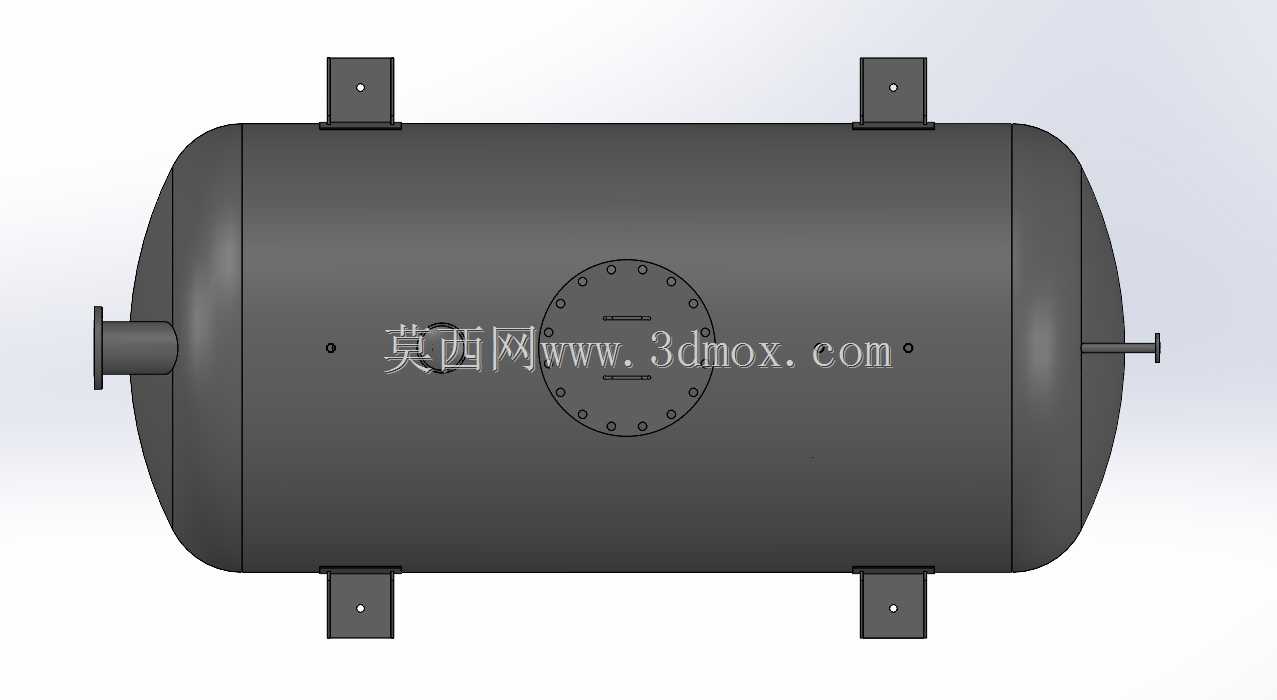

　　从结构设计逻辑来看，主体采用卧式椭圆封头的筒体结构，相比立式同容积罐体，卧式布置的重心更低，安装时对厂房层高的要求更小，适合在制药车间层高受限的技术夹层、设备层布设，同时卧式结构的气液分离界面更平缓，能减少系统补水、泄压过程中流体的湍动冲击，避免排气阀带液、液位检测失准的问题。筒体顶部设置的大口径法兰接口是检修人孔，配套快开式吊环压盖结构，方便定期进入罐体内部检查防腐层、清理沉积杂质，满足制药行业定期清洁验证的要求；顶部均匀分布的小口径丝扣/法兰接口，分别用来接压力变送器、安全阀、自动排气阀、液位开关，其中安全阀的接口位置特意避开人孔操作区域，防止泄压时高温介质喷溅伤及运维人员，排气阀设置在筒体顶部的最高点，保证系统内析出的气体能完全排出，避免气塞阻断循环回路。

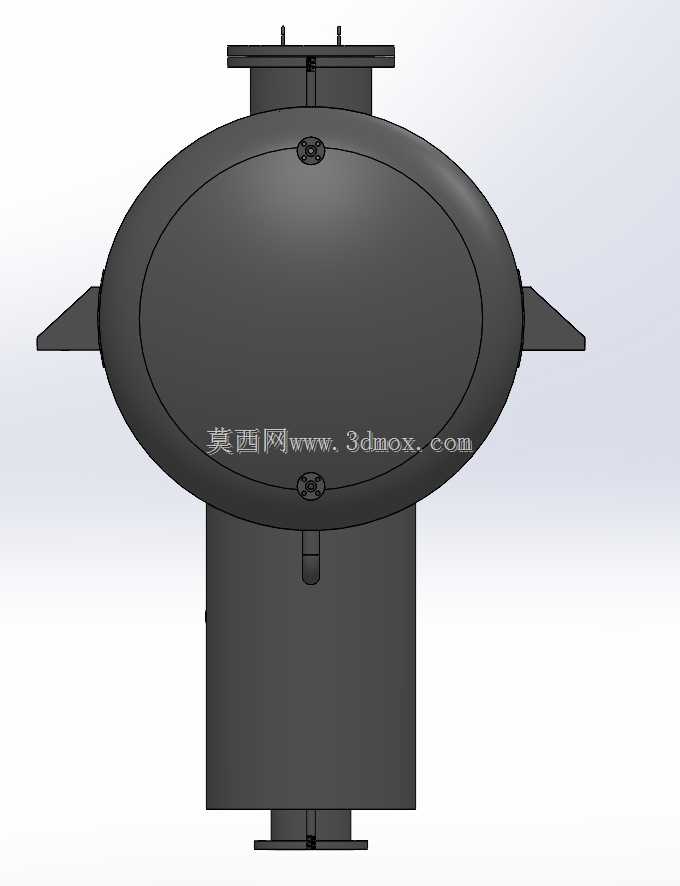

　　筒体侧面的两个方形补强板区域，是预留的液位计安装位，采用旁通式磁翻板液位计的安装接口设计，补强板与筒体采用全焊透结构，避免薄壁筒体因开孔出现应力集中，在长期承压交变载荷下出现开裂；筒体两端封头位置的侧向接口，分别是系统的主循环进出口，接口采用切向布置的设计思路，让进入罐体的流体沿筒体内壁形成旋流，既可以减少流体对罐壁的直接冲击，也能让流体裹挟的气泡更快向顶部聚集排出，降低气蚀风险。

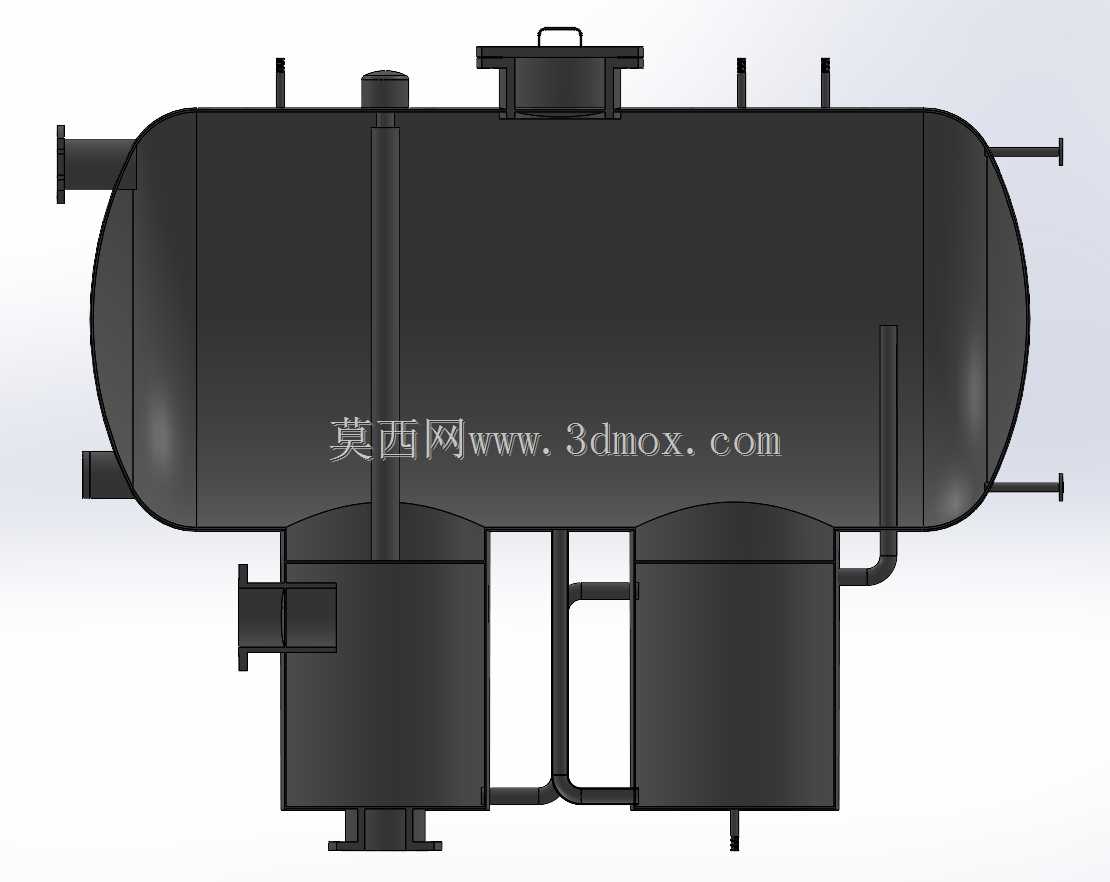

　　筒体下方设置的两个立式承压腔室，分别是沉降排污腔与稳压缓冲腔，左侧腔室的侧向大口径接口是排污出口，设备运行过程中流体携带的焊渣、锈蚀杂质、介质析出物会在重力作用下沉降到这个腔室底部，定期打开排污阀就能将杂质排出，不需要排空整个系统的介质，减少运维过程中的介质损耗与停机时间；两个腔室之间通过连通管路接至筒体下部，管路上预留了压力平衡接口，保证上下腔室的压力始终一致，避免出现液位差导致的检测误差。

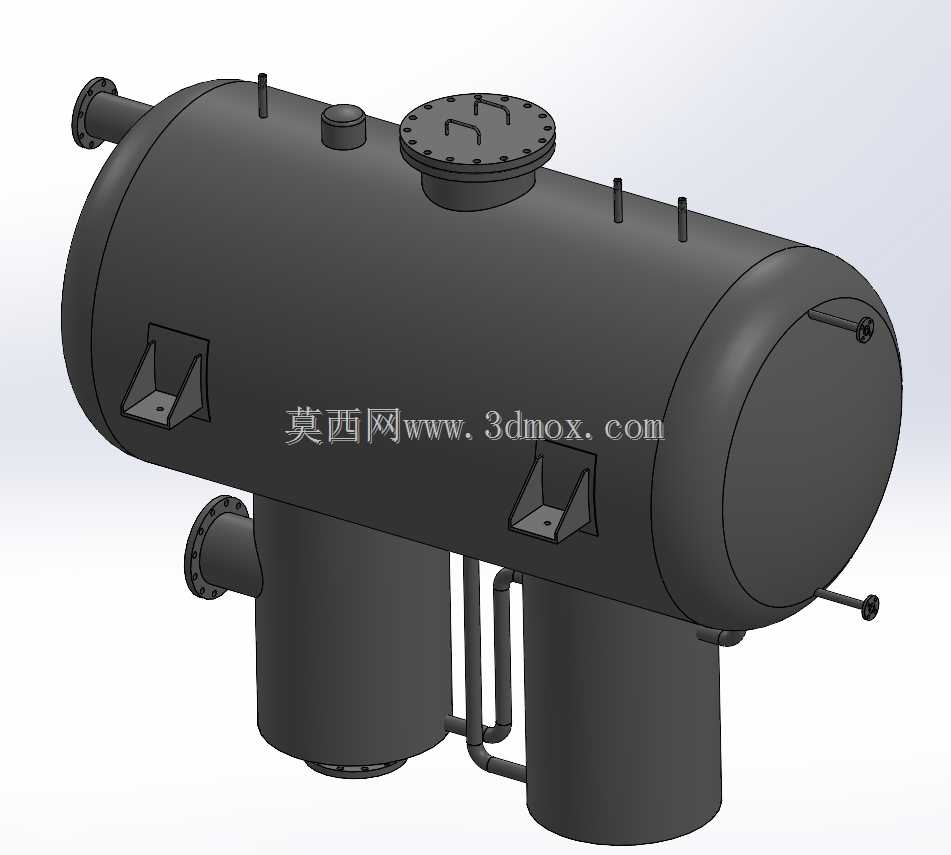

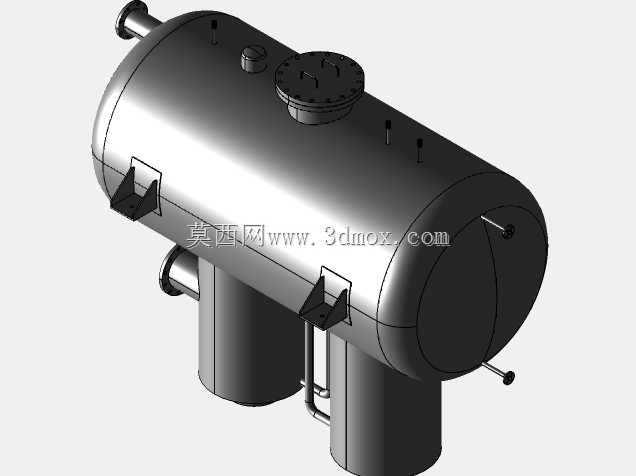

　　从安装边界来看，筒体顶部的几个立式支耳是设备的吊装与固定点，安装时支耳通过减震垫固定在顶部的承重钢梁上，不需要在地面做大型混凝土基础，适合车间夹层内的悬空布设；所有侧向接口的法兰端面都预留了足够的螺栓操作空间，法兰配对时不需要额外拆除周边部件就能完成螺栓紧固与密封垫更换；设备整体的外轮廓做了圆角过渡处理，没有尖锐的突出棱角，符合制药车间洁净区的设备布设安全要求，避免运维人员巡检时磕碰受伤。

　　设计过程中需要重点考虑的是壁厚的均匀性，椭圆封头与筒体对接的环焊缝位置做了削边处理，减少焊接应力集中；所有与介质接触的内壁都做了镜面抛光处理，粗糙度达到Ra0.8以下，避免介质残留滋生微生物，满足制药行业的卫生级要求；罐体外部预留了保温层安装的固定钉位置，后续施工时可以直接固定岩棉或聚氨酯保温层，减少系统运行过程中的热量损耗，避免温控系统出现不必要的能耗浪费。另外，罐体底部的排污接口位置比腔室底面低15mm，形成集液槽结构，保证排污时能将腔室内的残液完全排净，没有清洁死角，符合GMP对制药设备的无残留要求。
