轴流散热叶轮带导流风道结构设计

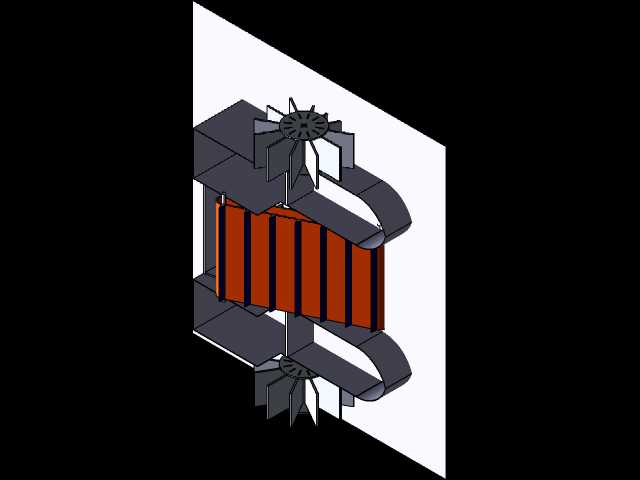

　　这套轴流散热结构的三维建模，最初是针对工业电控柜密闭空间内的风冷散热需求做的方案，在实际工程场景里，这类带集成风道的轴流叶轮组件，常被用在机床电控舱、小型工业设备内置散热模块、大功率电源柜体的通风循环环节，和普通裸露轴流风扇不同，集成式的导流风道能把叶轮搅动的气流完全约束在指定流道内，避免气流在舱内乱流形成涡流，大幅提升定向散热的效率，减少无效风损。从结构设计思路上看，整个组件分为上下对称的两组叶轮、中间的散热芯体固定区、以及环绕式的C型导流风道壳体三个核心部分，上下叶轮采用同轴对置的布置方式，旋转时能形成从风道一端进、另一端出的贯穿式气流，中间预留的矩形安装空间，是用来固定需要散热的功率器件或者换热芯体，

　　气流直接冲刷芯体表面带走热量，比侧面吹风的换热效率高出不少。做三维建模的时候，首先要确定的是叶轮的安装边界，上下叶轮的轮毂中心距要和中间散热区的高度匹配，保证叶轮旋转时叶尖和风道内壁的间隙控制在2-3mm，间隙太小容易出现装配干涉，运行时叶尖蹭到风道壁产生异响和磨损，间隙太大则会在叶尖处形成气流回流，降低风压。叶轮的叶片采用后掠式弧面设计，这种叶型的气动噪音比直叶片低很多，适合用在有人值守的车间设备内，叶片根部和轮毂的连接处做了圆弧过渡，避免应力集中，长期高速旋转时不容易出现叶片断裂的问题，轮毂中心预留了标准的电机轴安装孔，带键槽定位，能直接适配常规的小型单相异步电机或者直流无刷电机，不需要额外做转接件。

　　环绕式的C型风道壳体采用等截面流道设计，流道转弯处做了大圆弧过渡，没有直角拐角，能减少气流在转弯处的阻力损失，风道的进出口位置做了外翻的安装边，上面预留了螺栓固定孔，能直接和设备的舱壁或者通风管路对接，安装时不需要额外制作连接法兰。在实际选型应用时，要注意整套组件的安装深度，风道的外轮廓宽度要和设备舱的内部安装空间匹配，不能和舱内的其他电气元件、走线架产生干涉，上下叶轮的驱动电机要固定在风道外侧的安装支架上，电机轴穿过风道壁的位置要加装密封挡圈，避免气流从轴孔处泄漏。另外，中间散热区的尺寸可以根据实际搭载的换热芯体大小做参数化调整，建模时已经把散热区的高度、风道的截面宽度做成了可驱动的参数，

　　调整尺寸时只需要修改对应参数就能自动更新整个组件的模型，不需要重新绘制每个零件，能大幅缩短衍生型号的设计周期。从装配逻辑上看，整个组件采用模块化设计，风道壳体分为上下两个半体，通过侧边的卡扣或者螺栓拼接，装配时先把上下叶轮分别压装到对应的电机轴上，再把电机固定到风道半体的定位座上，随后把中间的散热芯体卡入风道中间的定位槽，最后扣合另一半风道壳体锁紧即可，拆装维护时不需要完全拆解整个设备舱，只需要拆开风道的侧盖就能清理叶轮上积附的灰尘、更换故障电机，后期维护的便利性很高。在气动性能的匹配上，这套结构的叶轮直径和风道截面是按1:1.2的比例设计的，能保证气流在风道内的流速稳定在6-8m/s，适配常规工业设备的散热风量需求，如果需要更大的散热量，可以在保持风道外形尺寸不变的前提下，适当调整叶片的安装角，提升叶轮的输出风压，不需要改动外部安装尺寸就能适配不同的散热功率需求。建模过程中所有的配合面都做了公差预留，安装孔的位置公差控制在0.1mm以内，能直接对接常规的机加工或者3D打印工艺，不需要二次调整尺寸就能生产制作。
