带弧形卡槽的L型支撑定位结构件

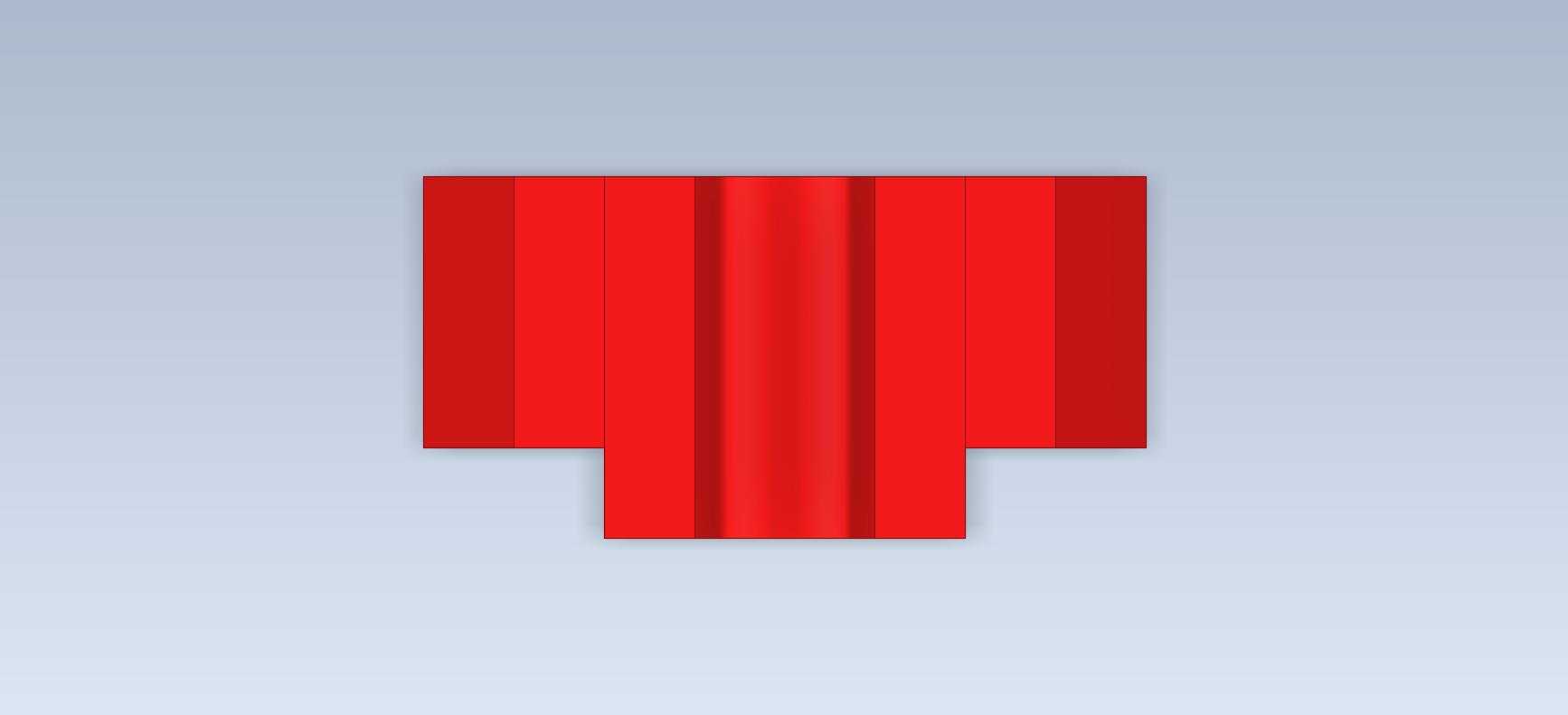

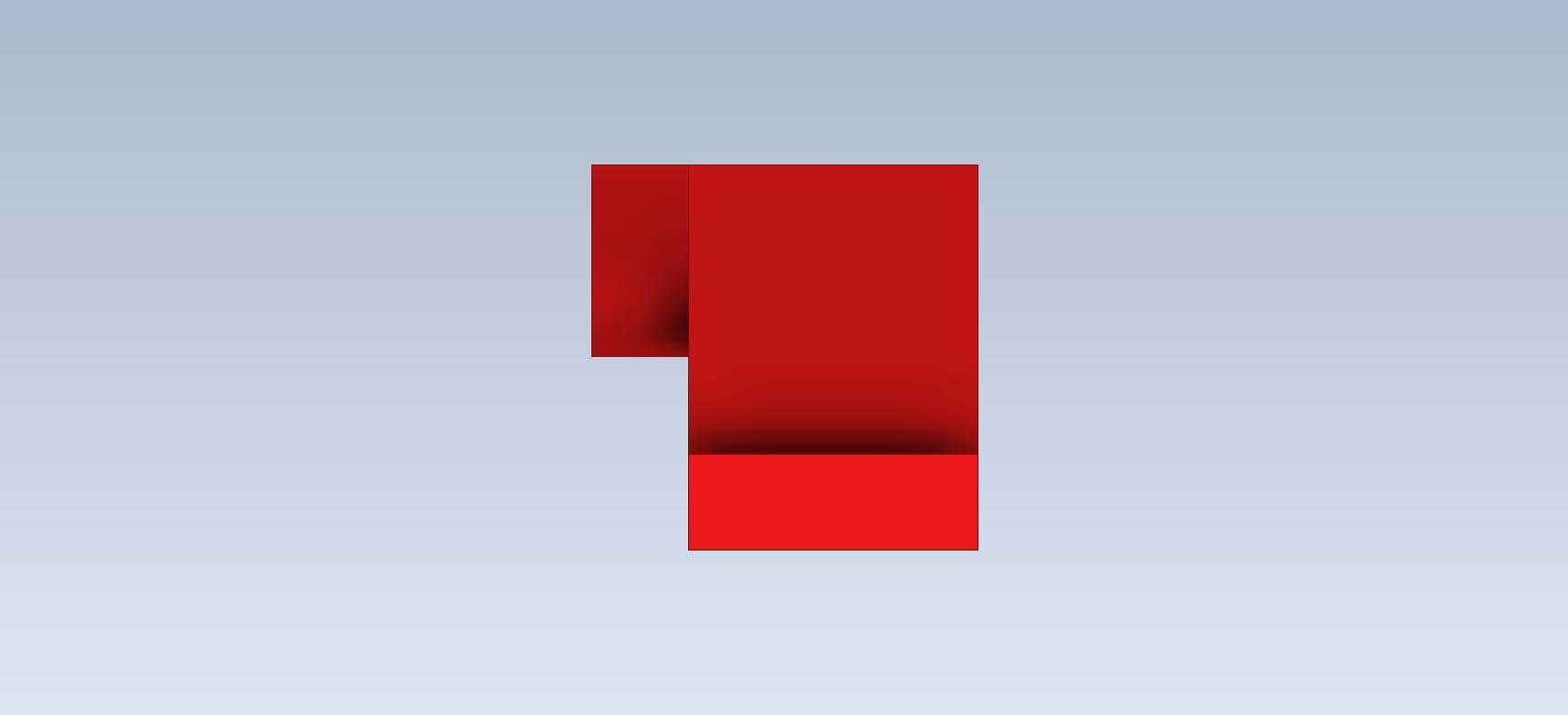

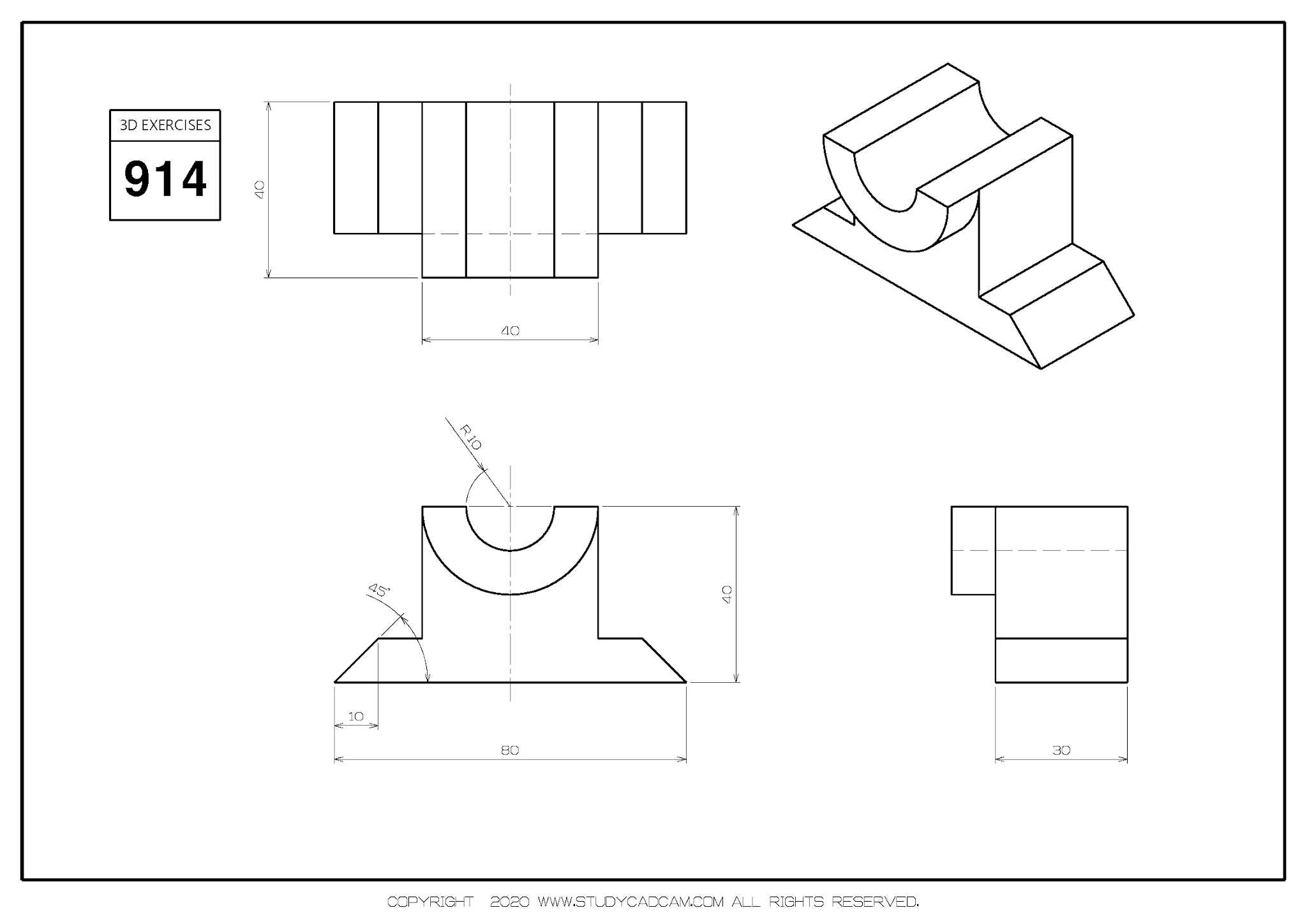

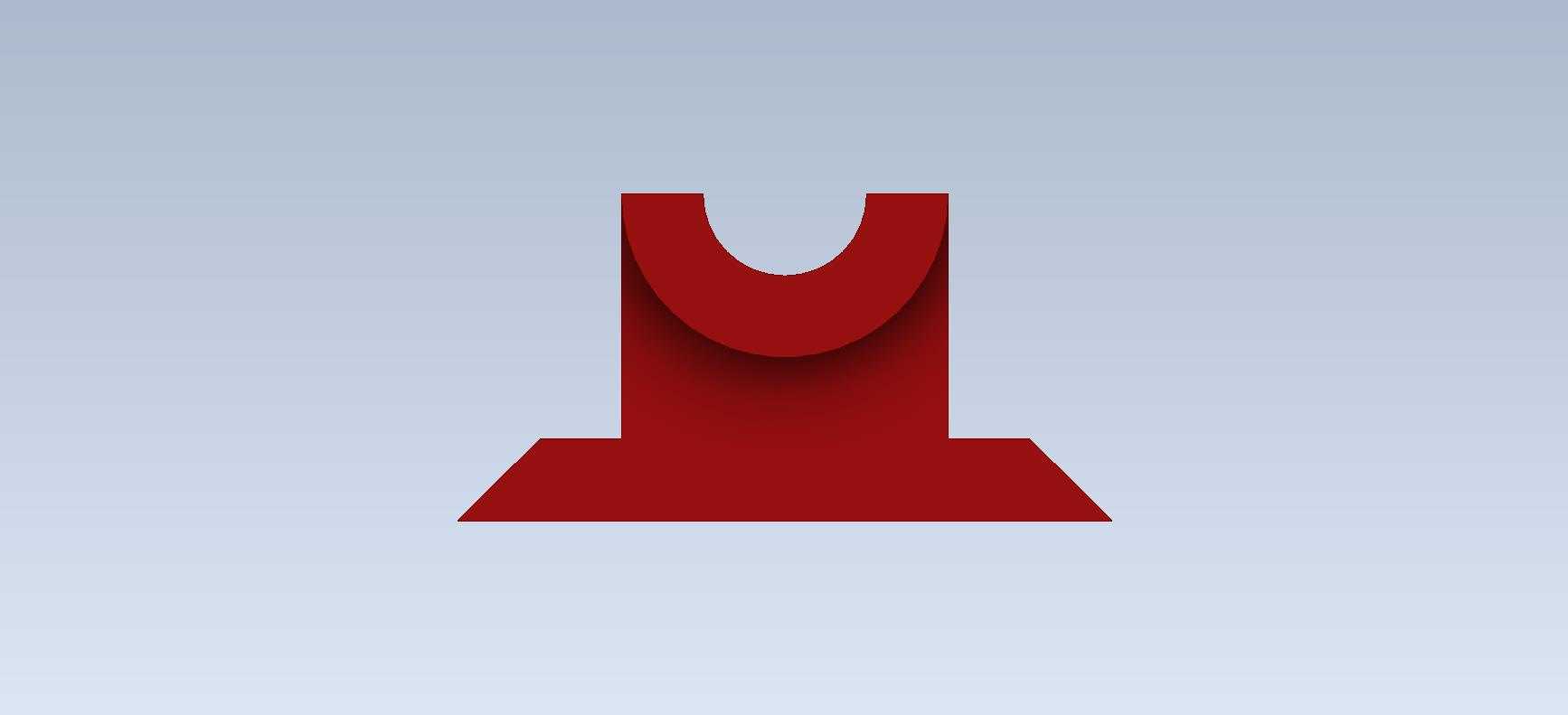

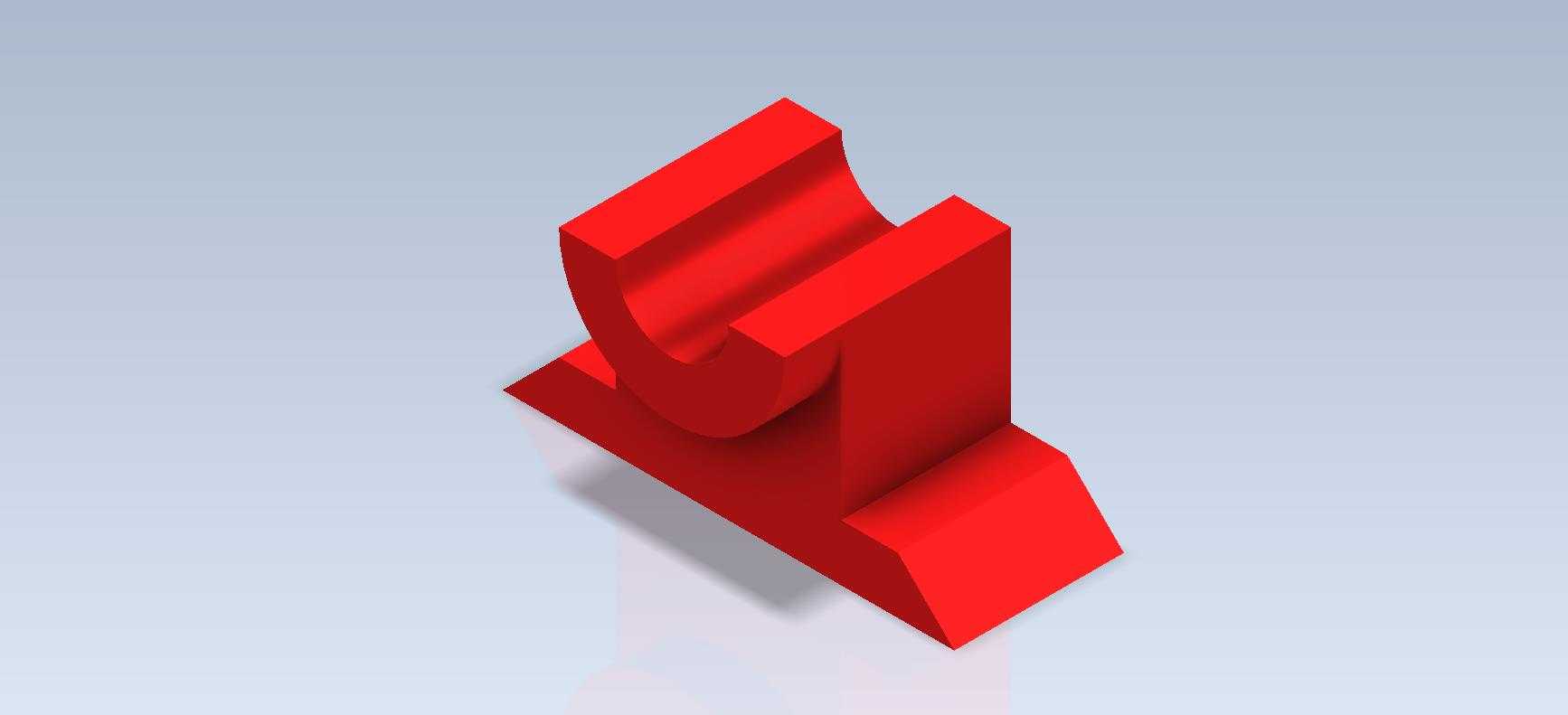

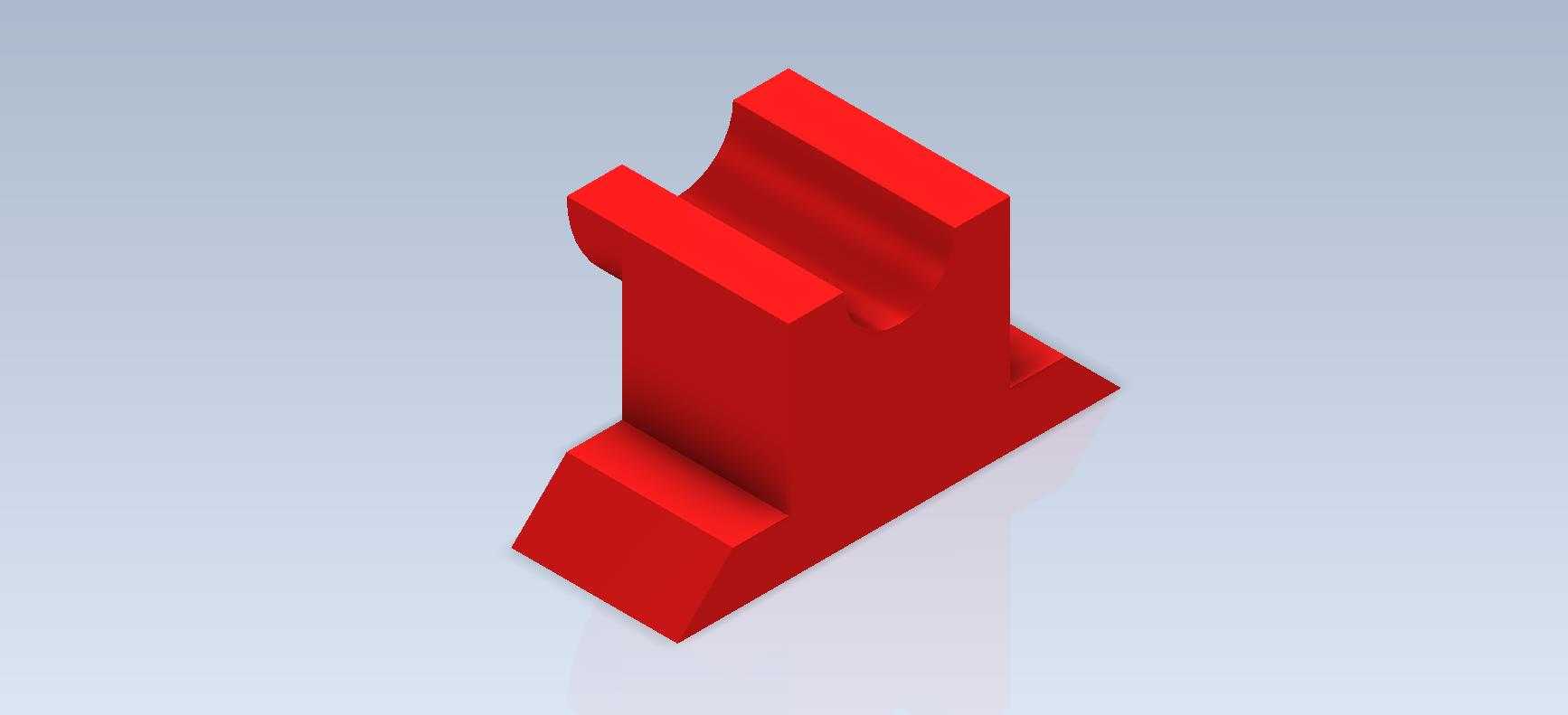

　　该结构件属于典型的机械定位支撑类零件，在工装夹具、小型工位载具以及非标自动化设备的定位模组中有着广泛应用场景，日常产线中常见的工件承托、轴类零件临时定位、小型工装的基座连接工位都能见到这类结构的变体。从功能特性来看，零件底部为带斜切收边的矩形安装底板，底板上预留的安装区域可通过螺栓与设备安装面完成锁紧固定，斜切收边的设计一方面能够减少安装时的边角干涉，避免底板直角边与安装槽侧壁发生卡滞，另一方面也能降低零件搬运、装配过程中锐边划伤操作人员的风险。主体向上延伸的立板结构承担主要的支撑载荷，立板顶部开设的半开放弧形卡槽是整个零件的核心功能结构，该卡槽可直接适配对应直径的圆柱类工件、圆导轨段或者铰接销轴，实现径向方向的限位，

　　防止被支撑件发生横向窜动；卡槽旁侧的凸起挡边可对装入卡槽的零件形成轴向定位，避免圆柱件沿卡槽轴线方向滑脱，无需额外加装轴向定位挡块即可完成基础的限位功能，能够有效减少装配环节的零件数量。从设计思路层面分析，该零件采用一体化实体结构设计，没有拆分的装配组件，整体通过铣削加工即可完成全部工序，加工过程中仅需一次装夹即可完成底板平面、立板侧面、弧形卡槽以及斜切边的加工，无需多次翻面找正，能够有效缩短单件加工的辅助工时。建模过程中优先以底板下表面为装配基准面，所有特征的尺寸链均从该基准面出发进行标注，避免基准转换带来的尺寸累积误差；弧形卡槽的圆心位置与立板侧面的相对尺寸经过公差匹配，卡槽的圆弧面粗糙度要求高于其余安装面，

　　保证与圆柱件配合时不会出现卡滞或间隙过大的问题。外形尺寸方面，底板的长宽尺寸控制在常规小型工装的安装边界范围内，可直接适配市面上多数标准型材工作台的T型槽间距，无需额外加工转接板即可完成安装；立板的高度根据常见小型工件的支撑高度需求设定，既不会因为高度过高导致支撑时出现悬臂挠变，也不会因为高度过低无法满足工件的避让需求；弧形卡槽的直径尺寸按照常用圆柱件的标准直径系列选取，可直接适配标准规格的圆棒、销轴类零件，无需单独定制配合件。安装边界上，底板的安装孔位采用对称布局，安装时无需区分零件的前后方向，降低装配时的对位难度；零件整体的最大外轮廓没有超出底板的投影范围，相邻安装的同类型零件不会出现轮廓干涉，可在同一安装面上密集排布，

　　适用于多工位定位工装的阵列式布局需求。结构的壁厚设计经过载荷校核，立板与底板的连接位置采用自然圆角过渡，避免直角连接处出现应力集中，在承受额定支撑载荷时不会出现根部断裂的问题；零件整体没有薄壁结构，加工过程中不会因为切削力导致零件变形，日常使用中也不会因为轻微磕碰出现结构损坏，能够满足车间产线长期使用的强度要求。这类结构虽然形态简单，却是机械结构设计中最基础的功能单元，很多复杂的工装夹具、定位模组都是在这类基础结构上拓展功能而来，掌握这类基础结构的建模逻辑、尺寸匹配思路以及安装边界的考量方式，是机械结构设计人员的必备基础能力，建模过程中需要重点关注基准选择、尺寸链闭环以及加工工艺性的平衡，避免出现设计完成后无法加工、装配干涉或者强度不足的问题。
