带外置制动连杆的轴装式减速装置结构

　　在矿山输送、港口散料转运、生产线长距离物料输送的场景里，经常会遇到驱动端安装空间局促、传统同轴减速器需要额外配装联轴器占用轴向尺寸的问题，这类轴装式减速装置就是为适配这类安装边界设计的。从结构布局来看，该减速装置采用空心输出轴的设计思路，可直接套装在被驱动设备的主动辊轴端，省去了传统安装所需的联轴器、额外的输出轴支座，大幅压缩了驱动单元的轴向安装尺寸，对于改造类项目、现场安装空间预留不足的工况适配性极强。

　　从传动结构本身来看，该装置采用多级圆柱齿轮传动的布局，齿轮副按照传动比逐级分配速比，高速级齿轮采用较小模数保证传动平稳性，低速级采用大模数齿轮适配输出端大扭矩的载荷需求，箱体内腔预留了充足的储油空间，齿轮啮合过程中可通过飞溅润滑实现各轴承、齿轮啮合面的润滑，无需额外配置强制润滑系统，降低了日常运维的复杂度。箱体采用剖分式结构设计，合箱面经过精密铣削加工保证密封性能，箱体外侧的加强筋结构沿着齿轮受力的径向方向布置，既可以提升箱体的整体刚性，避免重载工况下箱体变形导致齿轮啮合错位，也可以增大箱体的散热面积，长时间连续运行时能更好地散出齿轮啮合、轴承摩擦产生的热量，控制箱体内润滑油的温升在合理区间。

　　外置的连杆式制动组件是该结构的一个典型设计点，这套连杆机构直接与减速装置的低速端联动，配套的制动执行端通过地脚螺栓固定在设备安装基础上，当驱动系统断电或者需要紧急停机时，连杆机构可以将制动力直接传递到减速装置的输出侧，避免高速端制动带来的传动链反向冲击，对于大倾角输送、需要可靠驻车的工况来说，这种外置连杆制动的结构比内置制动器的维护便利性更高，运维人员不需要拆解减速箱体就可以完成制动片间隙调整、磨损件更换的操作。

　　在安装边界方面，该减速装置的输入轴采用平行于输出轴的布局，输入轴端预留了标准的轴伸尺寸与键槽结构，可以直接配套标准Y系列电机或者液压马达安装，箱体顶部设置的吊环结构完全匹配整机重心位置，现场吊装时不需要额外调整吊点就能保持设备水平，方便对准被驱动辊的轴端完成套装。箱体底部的支撑脚可在设备套装到位后通过螺栓与安装基座连接，承担设备的部分自重，避免全部重量都压在被驱动辊的轴端，造成辊轴额外的弯曲载荷。输出轴端配套的锁紧机构可以在套装完成后将空心轴与被驱动辊轴牢牢锁止，避免运行过程中出现轴向窜动，保证传动的同轴度。

　　从实际使用的角度来看，这类轴装减速装置的传动效率可以达到九成以上，相比蜗轮蜗杆类减速结构更适合长时间连续运行的重载工况，齿轮采用合金钢渗碳淬火处理，齿面硬度高，承载能力强，能适应输送设备频繁启停、载荷波动大的工作特性。外置的连杆机构在设计时预留了足够的调节行程，安装时可以根据现场基础的实际位置微调制动端的安装位置，降低了现场安装的土建精度要求，对于旧线改造项目来说，不需要大规模改动原有设备的基础结构就能完成驱动单元的替换升级。

　　在结构细节设计上，箱体的各个轴承安装位都设计了对应的密封结构，输入轴、输出轴的轴伸位置采用双唇口密封圈，既可以防止箱体内的润滑油泄漏，也可以阻挡外界的粉尘、水汽进入箱体内部，适配矿山、港口这类多粉尘、高湿度的恶劣工作环境。箱体上设置的油位观察孔、放油螺塞位置都经过优化，日常检查油位、更换润滑油时不需要拆解任何部件，运维操作十分便捷。顶部的透气塞可以平衡箱体内外的气压，避免长时间运行后箱体内温度升高、压力增大导致润滑油从密封位置渗漏。

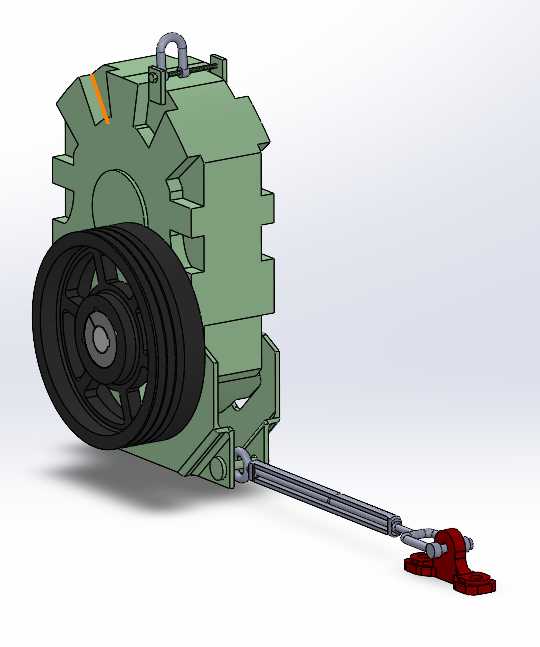

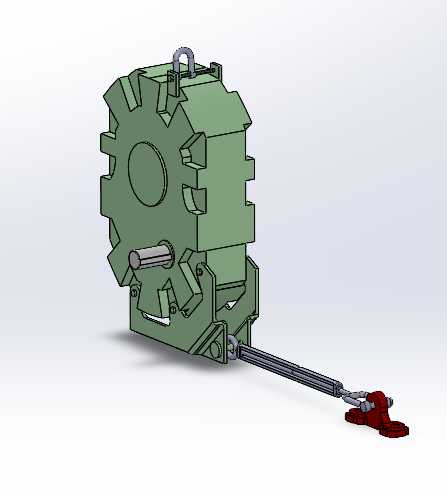

　　这套结构在建模时完整还原了各个零件的装配关系，从齿轮的齿形参数、轴承的安装配合尺寸，到连杆机构的铰接点间隙、制动端的安装孔位都按照实际工程尺寸搭建，对于做输送设备驱动选型、传动结构设计的从业者来说，可以直接参考其布局思路，调整对应的速比、安装尺寸来适配不同的载荷与安装空间需求，也可以作为轴装类减速结构设计的参考范本，理解这类紧凑式传动装置的设计逻辑与安装适配要点。
