童车适配MY1020电机多级减速传动总成

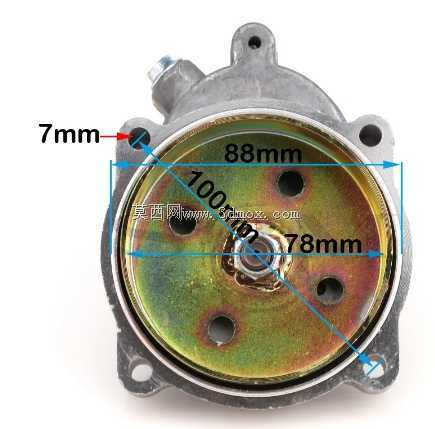

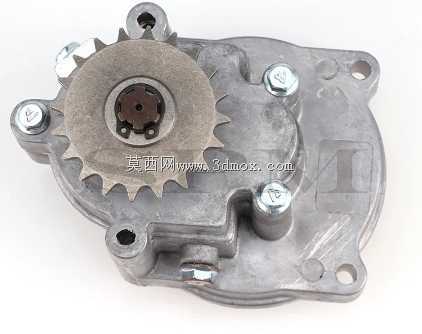

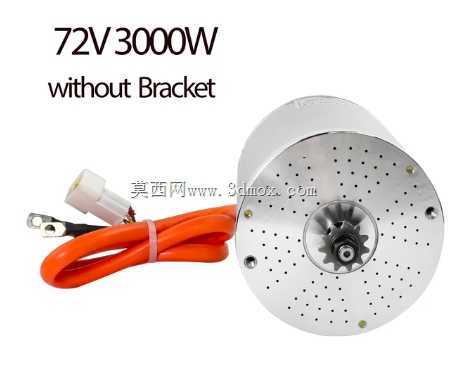

　　这套减速传动总成主要面向小型电动改装车辆的动力匹配场景，核心适配72V 3kW规格的MY1020电动马达，可直接对接原车燃气发动机侧的1.5:1速卖通变速箱接口，解决常规单级减速传动比覆盖不足、小功率电机直驱扭矩输出不够的痛点，整套结构的所有零部件均可通过3D打印、激光切割、焊接工艺完成加工制作，无需开模即可完成小批量试制或个人改装使用。

　　从功能特性来看，总成采用多级平行轴齿轮传动搭配末端链传动的组合结构，输入端直接对接电机输出轴，通过多组渐开线圆柱齿轮的逐级减速，将电机的高转速低扭矩输出转化为驱动轮所需的低转速大扭矩动力，末端链轮采用428链条标准，区别于常规轻型传动使用的T8F规格，可承受更大的瞬时冲击扭矩，避免大负载下链条跳齿、断裂的问题。设计过程中针对原结构小齿轮箱轴承易损坏的问题，对轴承安装位的同轴度公差做了优化调整，预留了更高等级轴承的替换空间，用户可根据实际负载工况更换承载能力更强的轴承型号，提升总成的连续运行寿命。

　　安装边界方面，输入端适配的轴承型号为629-Z、6000-Z，配套SPY规格10mm内径、22mm外径、7mm厚度的密封件，输出端适配6002-Z轴承，配套SPY规格15mm内径、25mm外径、7mm厚度的密封件，电机安装位适配两个6001-2RS轴承，所有安装孔位的同轴度公差控制在0.02mm以内，避免装配后出现齿轮偏磨、运转卡滞的问题。底座采用一体化折弯焊接支架结构，三个固定支脚的安装孔位按照常规童车车架的安装间距设计，可直接替换原有动力总成的安装位置，无需对车架做额外的打孔、切割修改，降低改装的施工难度。

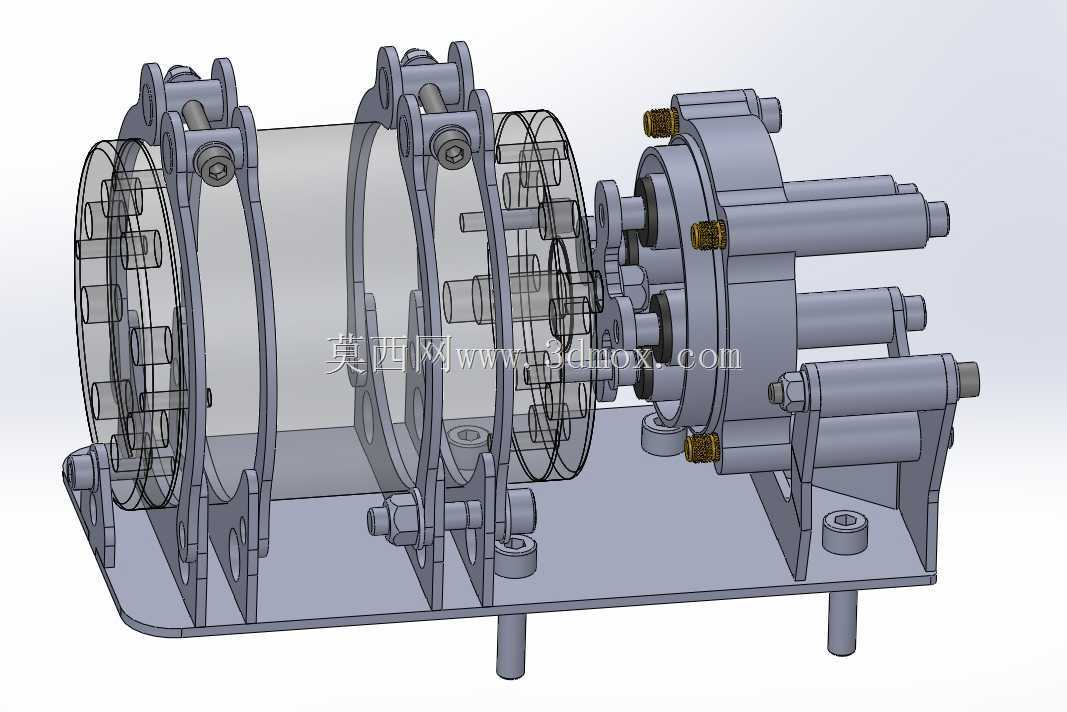

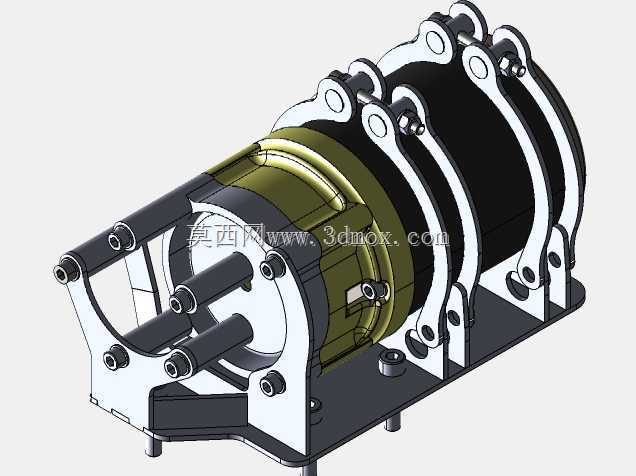

　　设计思路上没有采用常规减速器的封闭箱体结构，而是采用多层叠装的侧板支撑结构，每层侧板通过定位销与螺栓紧固，既保证了齿轮轴的支撑刚度，又能直观观察到内部齿轮的啮合状态，方便调试阶段快速排查啮合间隙、润滑状态等问题，后期维护时也可单独拆解对应层级的侧板更换损坏的齿轮或轴承，无需完全拆解整个总成。激光切割加工的链轮采用焊接方式固定在输出轴上，配套13齿主动链轮与428规格从动链轮，可根据实际需要的极速与爬坡能力调整从动链轮的齿数，灵活匹配不同的使用场景，比如平地竞速场景可选择更小齿数的从动链轮提升最高车速，爬坡重载场景可选择更大齿数的从动链轮提升轮端扭矩。

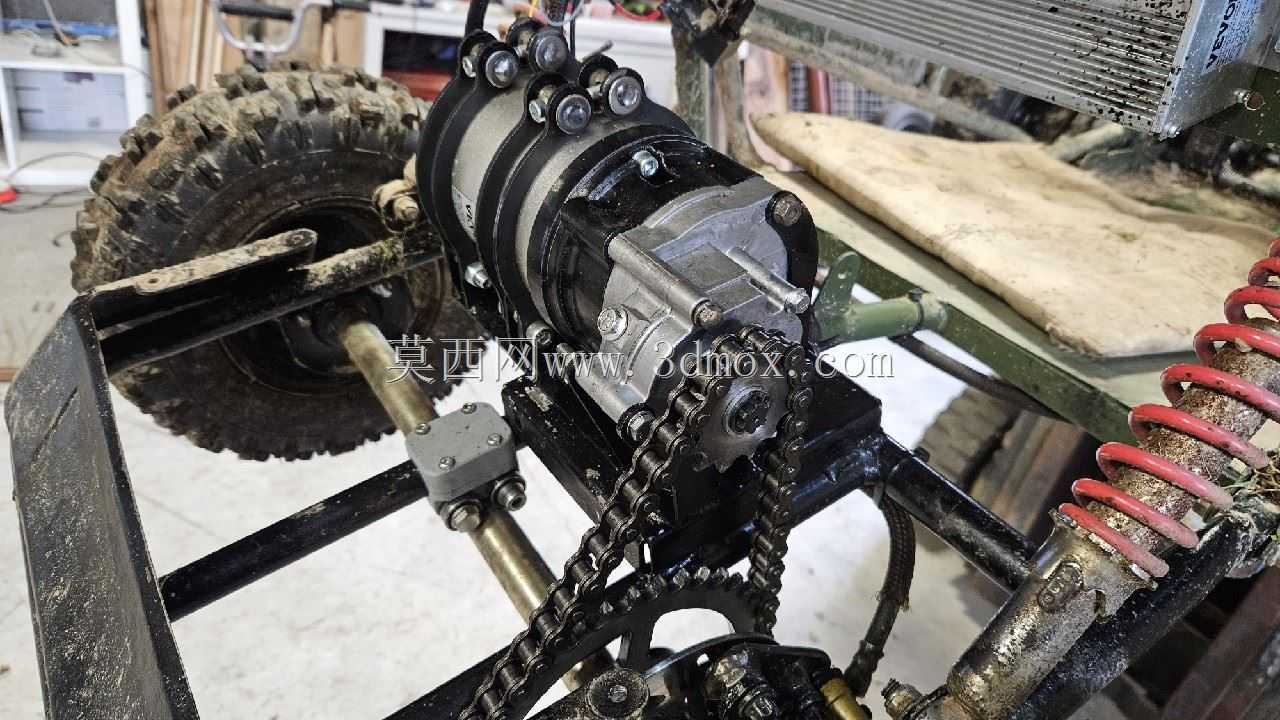

　　实际使用过程中，这套总成的传动比覆盖范围可满足小型电动童车从低速爬坡到高速行驶的全工况需求，齿轮啮合侧隙控制在0.1-0.2mm之间，既保证了传动过程的顺畅无卡滞，又能抵消一部分加工与装配误差带来的影响，所有旋转部件的端面跳动量控制在0.05mm以内，高速运转时不会出现明显的振动与异响。润滑方式采用脂润滑，每个齿轮啮合位与轴承安装位预先填充高温润滑脂，多层侧板的缝隙处预留了密封槽，可加装薄橡胶密封垫防止润滑脂泄漏，同时阻挡外部灰尘、泥水进入传动内部，延长零部件的使用寿命。针对3D打印零件的强度特性，齿轮的齿根位置做了圆角强化处理，避免大扭矩下齿根断裂，轴类零件采用金属材料加工，与3D打印的支撑结构配合，在控制整体重量的同时保证核心受力部件的结构强度，完全满足小型电动车辆的日常使用强度要求。
