大传动比行星轮系减速传动装置

　　这套减速传动装置的核心诉求，是在极其有限的径向空间内实现极高的减速比，常规单级行星轮系往往只能做到个位数到十几的传动比，而该结构通过多层内齿圈与行星轮的串联嵌套，把减速比推到了十亿量级，这意味着输入端电机高速旋转时，输出端几乎以极慢的转速传递扭矩，这类需求常见于精密分度、天文望远镜跟踪驱动、太阳能板逐日机构以及一些需要微进给的实验装置中——当负载端要求输出轴每转一圈对应输入端上亿转时，普通多级减速器要么体积庞大、要么回程间隙累积到无法接受，而这种同轴嵌套的行星轮系恰好能在一个紧凑壳体内完成全部减速。

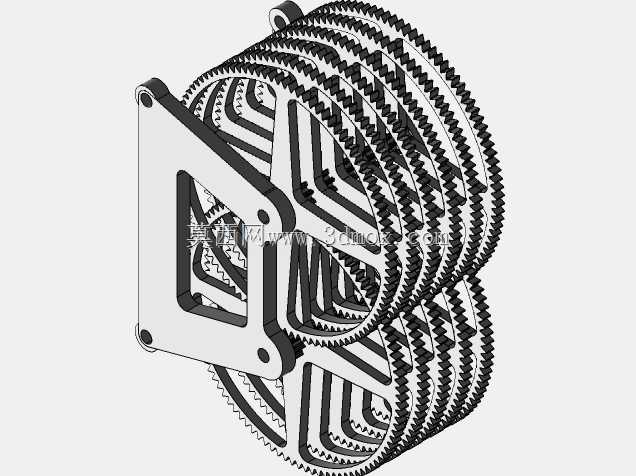

　　从结构布局看，整组轮系沿同一轴线层层套叠，最外层是固定的内齿圈，内部依次布置多组行星轮与太阳轮，动力从一端的电机轴输入，经过第一级太阳轮带动行星轮自转加公转，行星架又作为下一级的输入，逐级把转速降下来、扭矩放大。这种布置的好处是每一级的齿轮都在径向空间内排布，轴向长度被压缩，整体外轮廓接近一个扁平的圆盘，输入端的驱动电机通过支架侧向或同轴连接，输出端则从轮系中心引出。建模时需要特别注意各级齿圈的固定与浮动关系：最外圈齿圈与壳体固连，中间各级行星架既要传递扭矩又要保证同轴度，相邻级之间的配合公差直接影响传动是否卡滞。

　　实际用途上，这类超大速比减速器并不追求传递大功率，而是侧重低速下的精确位置保持。由于减速比极大，输出端的负载扭矩反传到输入端时会被速比衰减到几乎可以忽略，因此装置具备很强的自锁趋势，断电后负载很难反向驱动电机，这对需要长时间保持姿态的机构非常有价值，比如指向性天线、云台转台、小型观测设备的俯仰方位驱动。设计思路上，工程师没有采用传统多级平行轴齿轮串联的方式，因为那样轴向尺寸会随级数线性增长，且每一级都需要轴承支撑，零件数量和累积误差都会失控；转而采用同轴行星嵌套，让每一级轮系共享主轴线，径向叠加内齿圈，既缩短了轴向长度，又让受力沿圆周均匀分布，多颗行星轮分担载荷，单齿受力更小，运转更平稳。

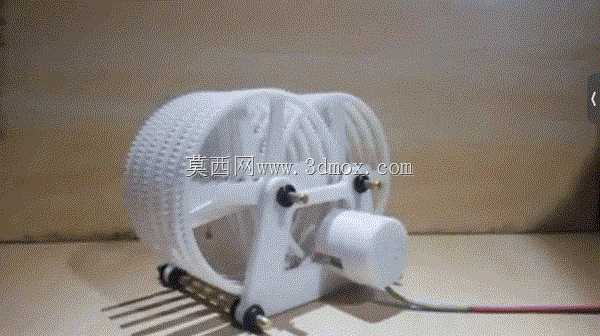

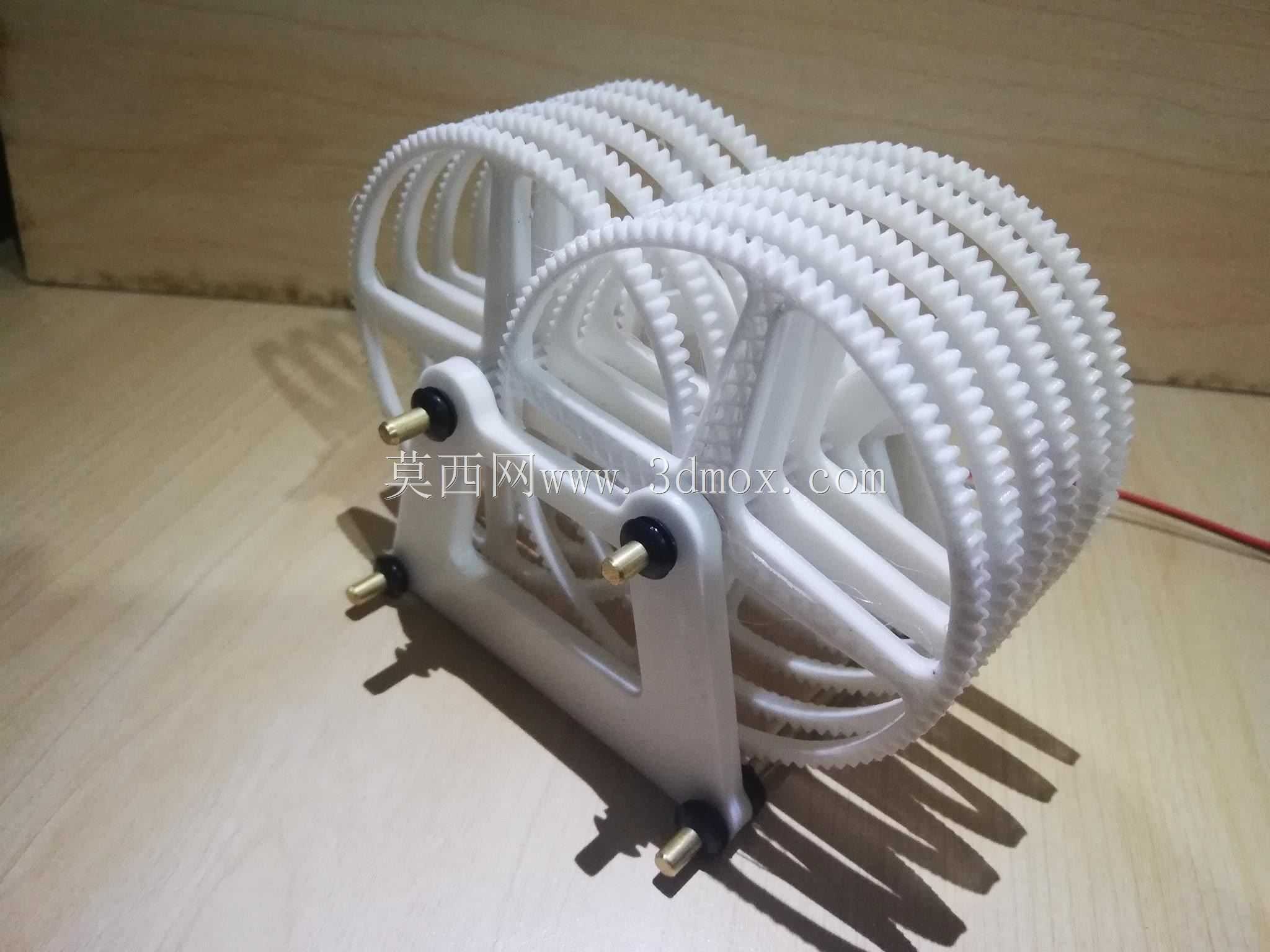

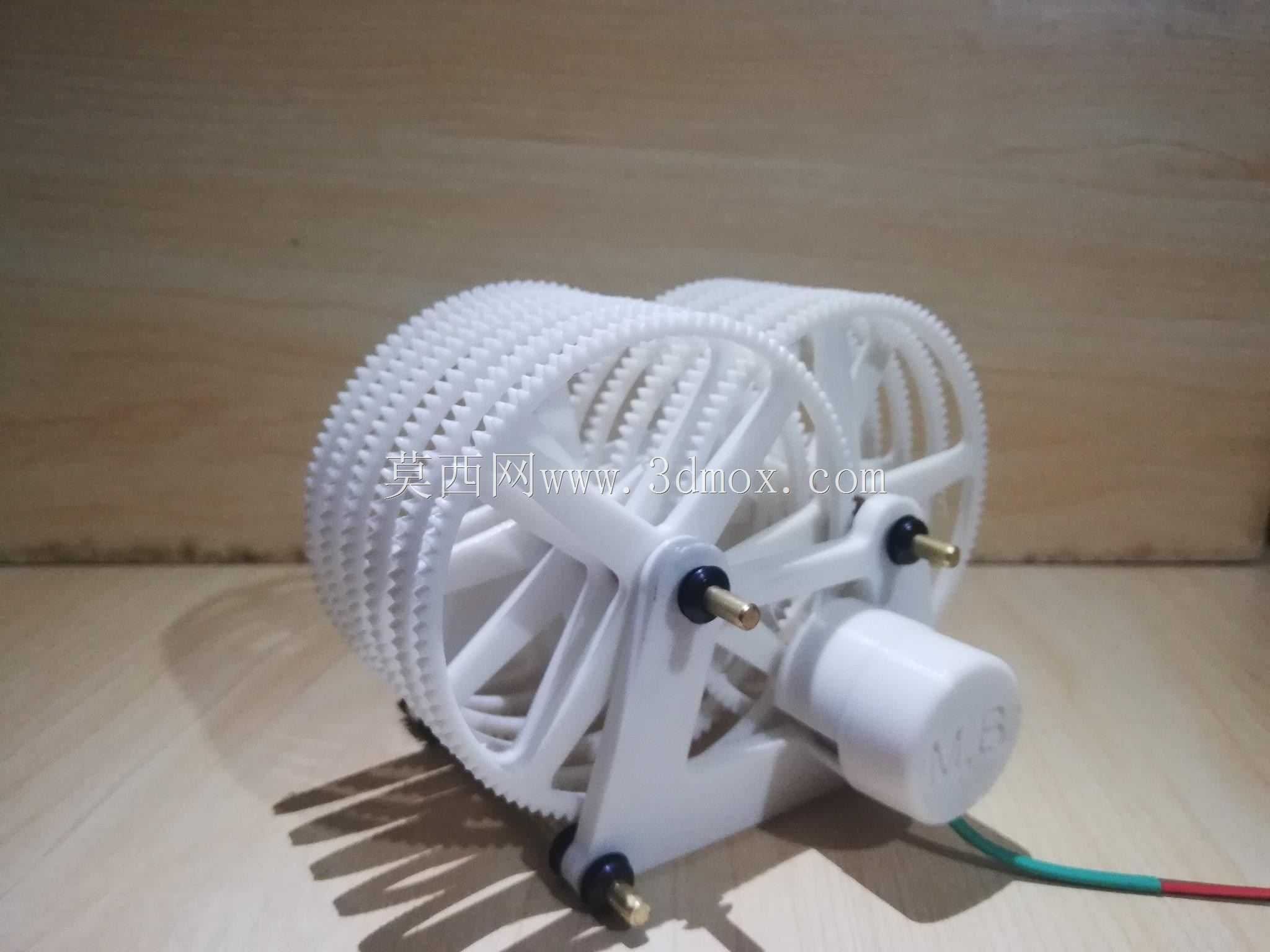

　　外形尺寸方面，整个轮系主体呈圆盘状，外径是最主要的安装边界，壳体上预留了支架安装孔位，输入端电机通过一个折弯支架固定在轮系侧面，支架上的长槽孔允许调整电机与输入轮的中心距，便于张紧或调整啮合间隙。输出端从圆盘中心伸出，安装时需要保证输出轴与被驱动机构的同轴度，否则超大速比会把微小的不同轴放大成输出端的跳动。底部设有支撑脚与安装底板，底板上的孔位用于把整套装置固定到机架台面，接线从电机尾部引出，走线空间在支架与轮系之间预留。

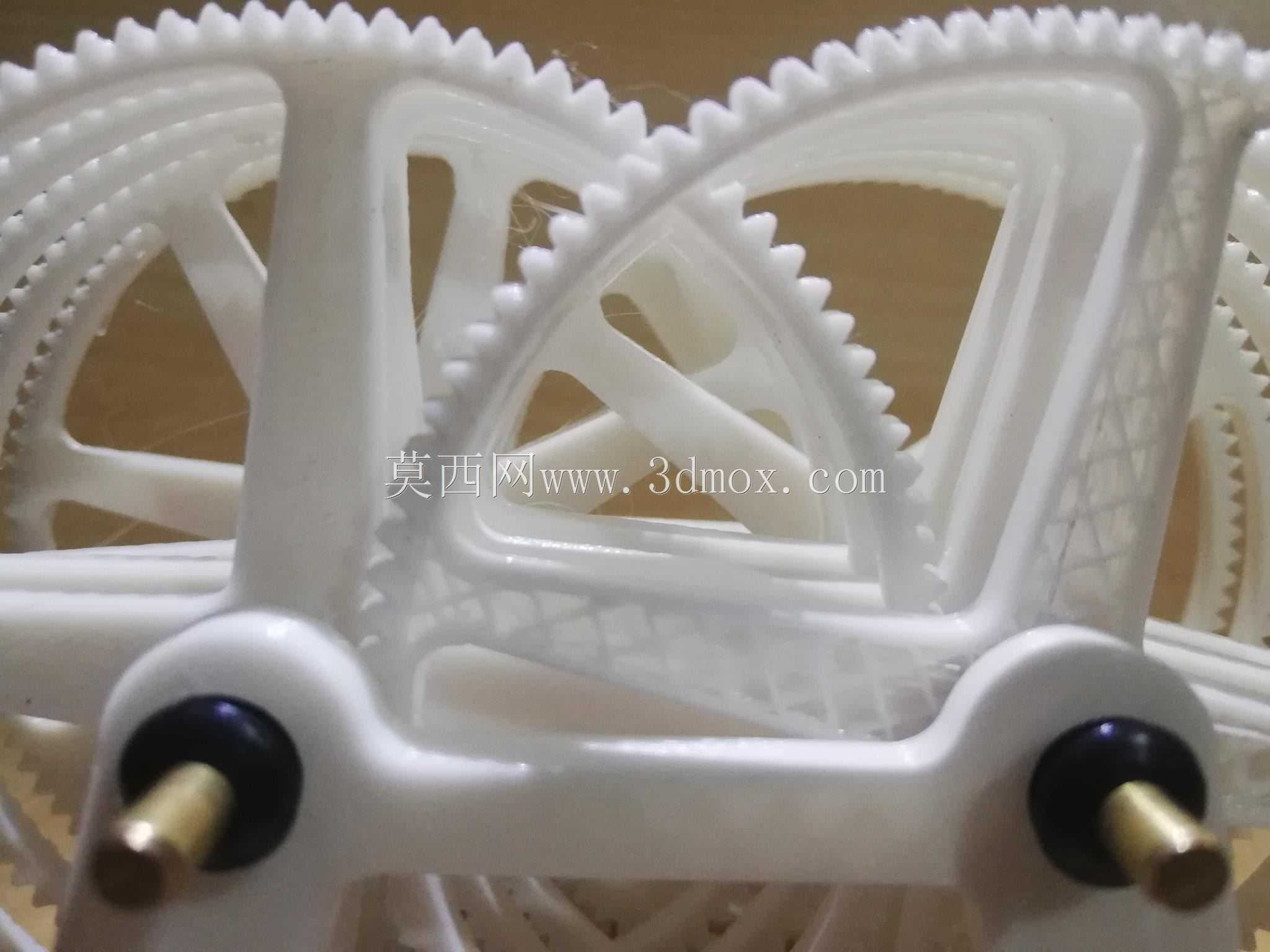

　　从建模细节看，齿轮采用内啮合与外啮合组合，内齿圈的齿形朝向圆心，行星轮同时与太阳轮和内齿圈啮合，这种啮合方式的接触应力比外啮合低，相同模数下能传递更大扭矩。轮系多层嵌套时，相邻内齿圈之间通过薄壁筒连接，薄壁筒既作定位基准又作扭矩传递件，壁厚需要在刚度与重量之间权衡——太薄会在扭矩作用下变形导致齿面偏载，太厚则增加整体惯量。输入端的联轴器或直接啮合结构要留有微量间隙补偿，因为高速级对动平衡较敏感，电机轴的微小径向跳动不应直接传入精密轮系。

　　安装边界上需要重点校核三个尺寸：一是圆盘外径与周围设备的安全间隙，轮系旋转时外齿圈若固定不动则外径即静止边界，若有旋转外圈则需预留转动空间；二是输入端电机的轴向伸出长度，侧向安装时电机尾部与机架立柱的距离要保证插拔接线和散热；三是输出轴端面到负载安装面的距离，超大速比下输出扭矩很大，输出法兰的螺栓规格和止口配合要按放大后的扭矩核算，不能沿用输入端电机的小规格紧固件。整机支撑脚的高度设计让轮系底面与台面留出缝隙，避免运转中可能的微量摩擦，也便于底部走线和清洁。

　　对于结构设计从业者，这套模型的参考价值在于理解如何用同轴行星轮系实现极端速比，以及多级嵌套时的层级固定逻辑；对选型人员，则能直观看到大速比减速器在体积、自锁性、扭矩密度上的取舍——它不适合高速大功率连续工况，却在低速精密定位、姿态保持这类场景里有不可替代的紧凑优势。建模时各级齿轮的模数、齿数配比决定了最终速比能否精确落到设计值，装配阶段要逐级验证转动灵活性，避免某一级齿圈与行星轮干涉导致整体锁死。
