带安装柱矩形塑料防护外壳结构设计

　　这款矩形塑料壳体的设计，最初是面向桌面级电子控制模块的防护需求展开，在做结构方案阶段，首先要考虑的是终端安装场景的适配性——这类壳体大多用在工业控制柜内部、桌面小型设备的电控单元封装，或是3D打印配套的外置驱动模块容纳场景，需要在有限的安装空间里，同时兼顾内部元器件的布局空间、外部装配的便捷性，以及日常使用中的抗形变能力。

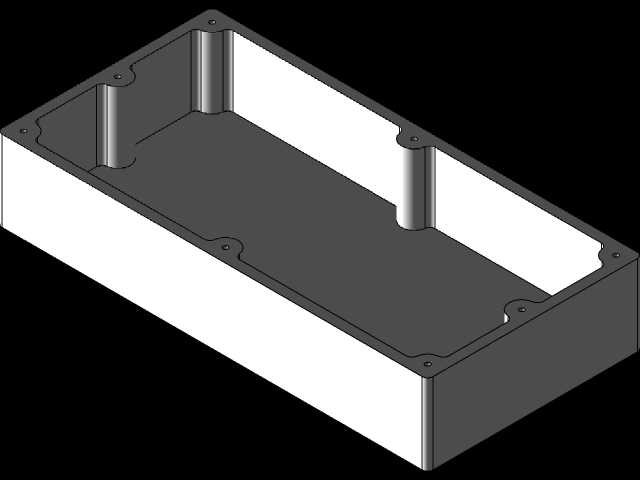

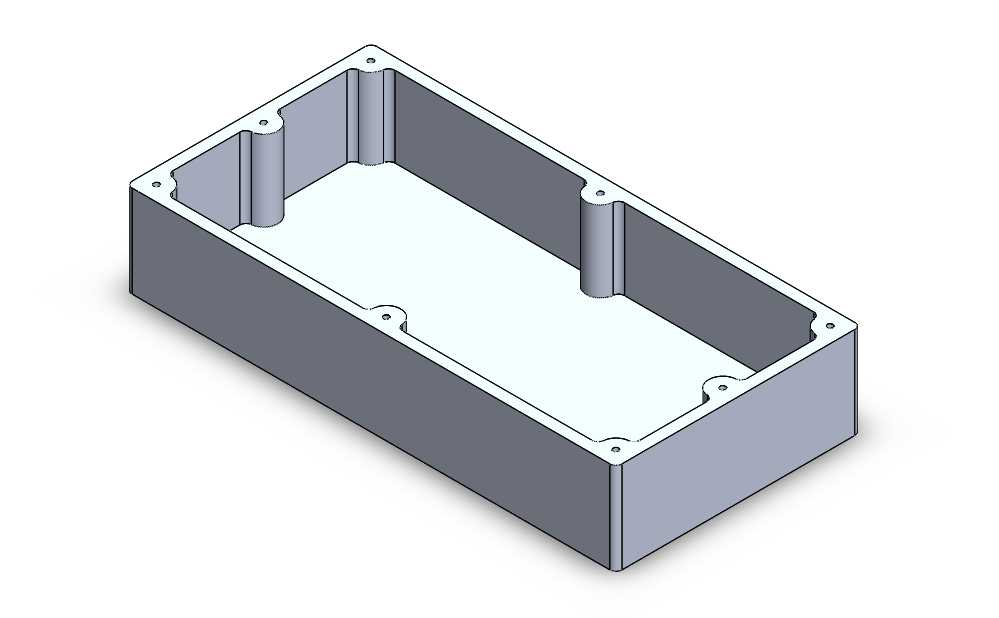

　　从结构细节来看，壳体内侧均匀分布的四个带安装孔的立柱，是整个设计的核心受力点，做立柱高度设计的时候，特意将立柱顶面与壳体上沿的法兰面齐平，这样上盖装配的时候，螺丝可以直接穿过上盖的对应孔位锁入立柱的预埋铜螺母位，不需要额外增加支撑结构，既减少了装配工序，也能保证上盖锁紧后整个壳体的密封性，不会出现局部翘边的问题。立柱的根部做了R2的圆角过渡，避免注塑成型的时候出现应力集中导致的开裂，同时立柱与壳体内壁之间留了1.2mm的连接筋，既可以增强立柱的抗扭强度，也能在注塑过程中改善料流的填充路径，减少立柱位置的缩痕缺陷。

　　壳体的侧壁采用了2mm的均匀壁厚设计，这是ABS或者PP类通用塑料注塑的常规壁厚区间，既能保证壳体整体的刚性，在承受10N左右的侧面挤压力时形变不超过0.5mm，满足日常搬运、安装过程中的抗冲击需求，也不会因为壁厚过大导致注塑周期过长、生产成本升高。侧壁与底板的连接位置做了1.5mm的内R角过渡，同样是为了分散应力，避免跌落或者外力撞击时出现边角开裂的问题。壳体上沿的法兰边宽度设计为4mm，除了给上盖提供安装贴合面之外，法兰边上均匀分布的四个沉头孔，是用来将整个壳体固定在安装基板或者设备机架上的，沉头孔的深度设计为1.8mm，适配M3的沉头螺丝，锁紧后螺丝头不会高出法兰面，保证上盖安装的时候能够完全贴合，不会出现间隙。

　　在内部空间规划上，壳体内腔的有效容纳尺寸做了针对性的预留，长度方向留足了常规PCB板的安装空间，宽度方向避开了立柱的占用区域，中间的平整区域可以放置尺寸匹配的电路板、小型电源模块或者传感单元，立柱之间的空隙也可以用来走内部连接线，不需要额外增加线槽结构。做内部尺寸校核的时候，特意将所有元器件的安装公差、PCB板的制造公差都纳入考量，单边留了0.8mm的装配间隙，避免因为元器件尺寸超差导致装配卡滞。

　　设计过程中也充分考虑了3D打印快速打样的适配性，整个壳体没有倒扣结构，不需要做拆分或者添加支撑，不管是FDM还是光固化3D打印都可以直接成型，打印完成后只需要简单去除支撑毛刺就可以进行装配验证，这也是这款结构适合作为3D打印教学案例的原因——结构特征典型，包含了注塑件设计中常见的立柱、法兰、圆角、壁厚控制等核心要素，同时成型难度低，初学者也能顺利完成打印和装配测试。

　　从安装边界来看，这款壳体的外部轮廓为规则矩形，安装孔位的中心距按照标准的安装间距设计，可以直接适配市面上通用的电控安装板、导轨安装支架的孔位，不需要额外做转接件。壳体的整体高度设计也充分考虑了常规元器件的高度限制，内部最高的元器件安装位距离上盖内表面留了2mm的安全间隙，避免元器件顶到上盖导致装配不到位。另外，壳体的侧壁没有预留开孔，是因为考虑到不同应用场景的接线位置、接口位置差异较大，使用者可以根据自己的实际需求在对应位置开孔，这样的设计提升了壳体的通用性，不管是用来做电源模块外壳、传感器接线盒，还是小型控制板的防护壳，都可以通过后期简单加工满足使用需求。

　　在结构强度验证阶段，通过仿真模拟可以看到，当壳体通过四个法兰孔固定在安装板上时，底板中心位置承受50N的垂直压力时，最大形变量不超过1mm，完全满足常规工业场景下的使用强度要求。立柱在承受单个螺丝0.5N·m的锁紧扭矩时，立柱根部的最大应力远低于塑料材料的屈服强度，不会出现锁螺丝时立柱断裂的问题。整个壳体的外表面做了哑光面的设计预留，既可以减少注塑时的表面缺陷，也能在日常使用中减少划痕的产生，保持外观的整洁度。
