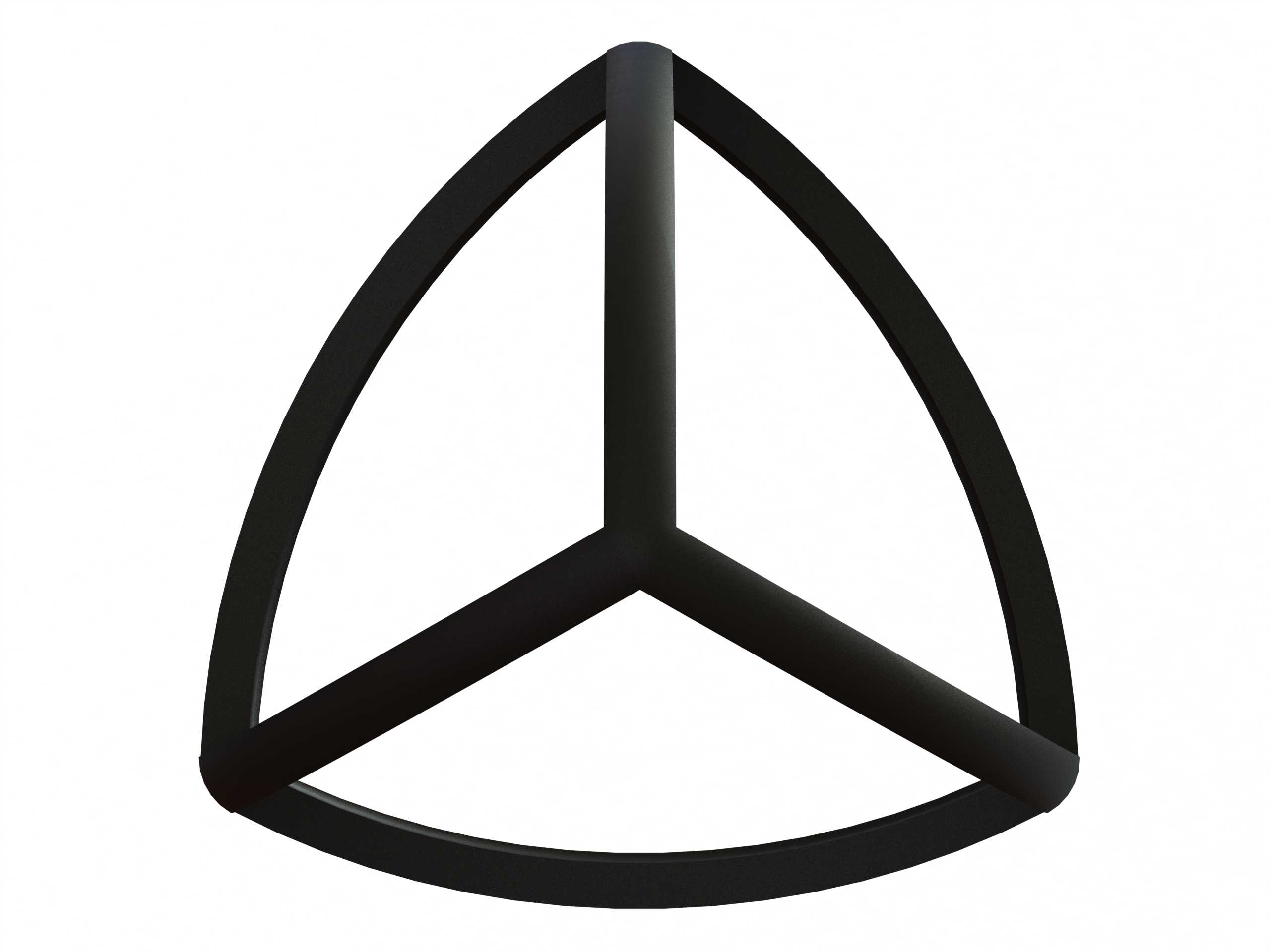

线框结构勒洛四面体几何造型设计

　　在桌面级增材制造的日常应用场景里，这类定宽曲线衍生的线框几何构件，常被用作设备校准测试件、展厅几何科普展项以及创意桌面摆件的原型设计。区别于实心实体模型，线框式的勒洛四面体在打印过程中能更直观地验证设备的悬空角度成型能力、圆弧路径进给平滑度，以及转角处的丝材堆积控制精度，很多结构工程师在调试新更换的挤出头、重新校准步进电机脉冲参数时，都会优先选用这类带连续空间圆弧、多向交汇节点的构件做试打，能一次性暴露路径规划、冷却风量、平台调平层面的多数问题。从实际使用维度看，这类线框结构没有传统机械构件的传动、承载功能，核心作用集中在几何特性展示与工艺验证层面：勒洛四面体本身作为定宽曲面的典型代表，和勒洛三角形的平面特性对应，

　　在任意方向上的夹持宽度保持一致，线框化的设计能让观察者直接透过杆件间隙看到内部的空间交汇逻辑，比实心模型更适合做几何教学的具象演示道具，放在工业设计展厅、科普活动现场也能让观众快速理解定宽曲线的空间延伸特性。设计层面上，整个构件采用等截面圆杆做轮廓搭建，三根弧形边分别对应勒洛四面体的三个曲面轮廓交线，中心交汇节点做了平滑圆角过渡，避免3D打印过程中出现应力集中导致的翘曲变形，同时也消除了尖锐棱角带来的使用安全隐患。所有杆件的直径保持统一，在打印时无需调整挤出量参数，连续的圆弧路径也能让打印机保持匀速进给，减少频繁加减速带来的表面振纹。尺寸边界上，构件整体外接轮廓的宽度、深度、高度均控制在56mm，

　　这个尺寸刚好适配多数桌面级FDM打印机的最小打印成型幅面，也能放在标准尺寸的展示台面上不会占用过多空间，打印时无需添加额外的大面积支撑，仅在中心交汇节点下方添加少量树状支撑即可完成成型，后期去除支撑的工作量极小，不会破坏杆件表面的成型质量。从安装适配的角度看，这类构件如果用作摆件，底部三个弧形端点自然形成稳定的三点支撑面，放置在水平台面上不会出现晃动，无需额外设计底座结构；如果用作工艺测试件，成型后可以直接用千分尺测量三个方向的对边距离，验证定宽特性的成型精度，也能通过观察杆件表面的层纹、节点处的衔接质量，快速判断设备的Z轴进给精度、XY轴路径跟随误差。在做创意衍生设计时，这个线框结构也可以作为基础骨架，

　　外部嵌套透明壳体做成氛围灯的支撑框架，或者缩小尺寸后做成吊坠、钥匙扣类的文创产品，等截面圆杆的结构也方便后续做表面喷砂、阳极氧化或者喷漆上色处理，不会因为截面突变出现上色不均的问题。很多做3D打印服务的从业者，也会把这类模型作为设备能力的展示样品放在前台，客户到店时可以直观看到设备打印空间圆弧、多向交汇结构的成型质量，比打印普通的立方体、校准件更有视觉冲击力，也能体现对几何结构的理解能力。在建模过程中，需要重点控制三根弧形杆的曲率一致性，确保任意方向的对边距离误差控制在0.1mm以内，中心交汇节点的衔接处要做G2连续的圆角过渡，避免打印时出现丝材堆积的鼓包，同时所有杆件的悬空角度要控制在45度以上，减少支撑的使用量，降低后期处理的工作量。
