城堡风车组合拼装结构创意设计

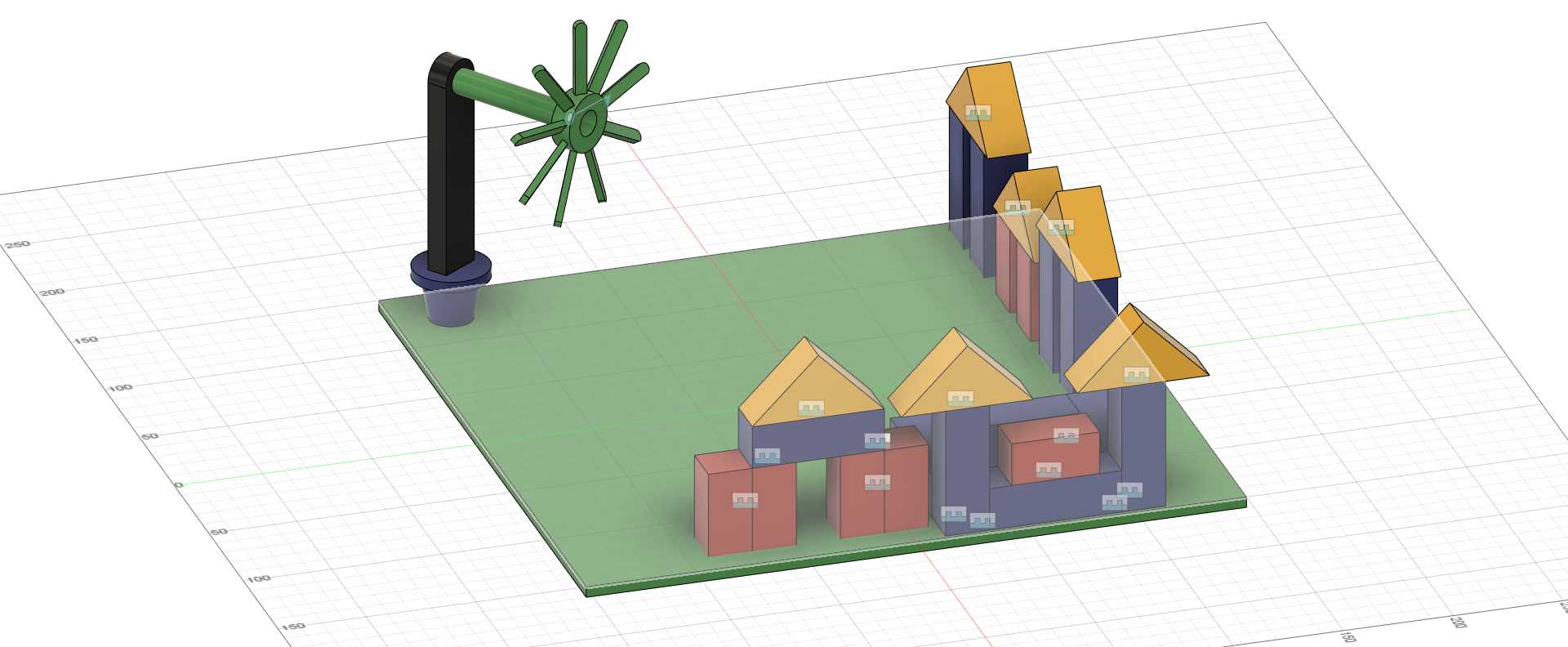

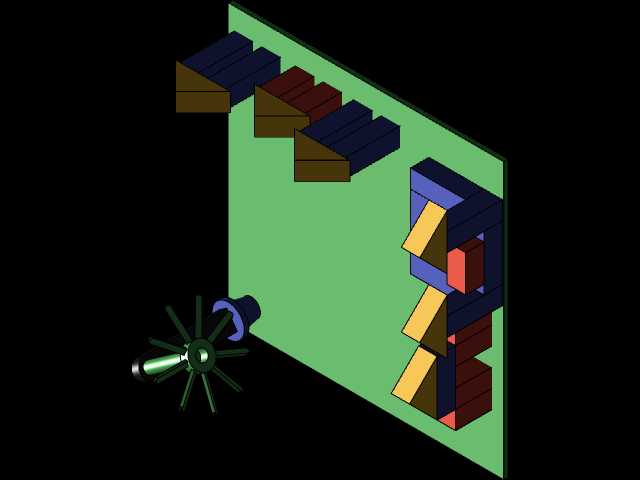

　　这套组合式立体构造的设计，最初的应用场景瞄准的是青少年科创教育的结构搭建实训环节，同时也可作为文创类桌面摆件的结构原型，在机械结构认知教学中，能让学习者直观理解不同构件的装配逻辑、空间位置配合关系，也能为拼装类玩具的结构迭代提供可落地的三维参照。从功能特性来看，整套构造分为两个独立又可形成场景联动的单元，左侧的风车单元采用立式立柱支撑结构，立柱底部设置了带定位凸台的安装基座，可直接卡入底板对应的定位凹槽内，不需要额外紧固件就能完成固定，风轮部分采用多辐条放射式结构，每根辐条的截面做了等厚处理，与中心轮毂的配合采用间隙配合设计，实际装配后风轮可绕中心轴顺畅转动，模拟真实风车的运转状态，风轮与横向支撑杆的连接位置做了轴肩限位，

　　避免转动过程中出现轴向窜动。右侧的城堡单元采用分层堆叠式装配逻辑，最底层是与风车单元共用的网格基准底板，底板表面做了均匀分布的定位卡槽，所有城堡构件都可通过底部的定位卡扣与卡槽配合，不需要粘接就能完成整体组装。城堡的墙体构件分为高低两种规格，高墙体用于搭建城堡的塔楼部分，顶部搭配三角形屋顶构件，屋顶与墙体的配合采用止口定位，扣合后不会出现侧向滑移；低墙体用于连接相邻塔楼，形成连续的城墙结构，墙体表面预留了模拟城垛的凹凸结构，还原城堡的外形特征。城墙中段设置了模拟箱体的嵌入式构件，该构件与墙体的预留槽位采用过渡配合，既可以固定在墙面上模拟城堡的储物窗结构，也可以单独取下作为独立小构件使用。从设计思路层面，

　　整套构造全程采用自顶向下的装配设计逻辑，先确定共用底板的基准平面，所有构件的安装基准面都与底板平面保持平行或垂直的位置关系，降低初学者的装配难度，每个构件的棱边都做了R0.5的圆角处理，避免锐边划伤，适配教学场景的使用安全要求。构件之间的配合公差统一按照IT12级精度设定，既保证3D打印制作时的成型率，也能保证拼装时的顺畅度，不会出现过紧卡滞或者过松松脱的问题。从外形尺寸与安装边界来看，整套组合构造安装完成后，横向最大占用尺寸不超过底板的横向边界，纵向最大尺寸与底板纵向边界齐平，风车单元的最高点距离底板上表面的高度控制在220mm以内，城堡单元的最高点距离底板上表面的高度控制在150mm以内，

　　整体占用的桌面空间不超过一张A4纸的幅面，适合放置在常规课桌或者桌面展架上。风车单元的安装位置位于底板左侧区域，与右侧城堡单元的最小间距保持在30mm以上，保证风轮转动时不会与城堡构件发生运动干涉，风轮转动的扫掠区域做了完整的空间干涉检查，所有相邻构件都预留了足够的安全间隙。每个独立构件的壁厚都统一设置为2mm，既满足FDM3D打印的最小壁厚要求，也能保证构件的结构强度，日常拿取拼装时不会出现轻易断裂的问题。底板的厚度设置为5mm，底部四个角做了1mm高度的垫高凸点，放置在光滑桌面上时不会出现打滑移位的情况，同时也能减少底板与桌面的接触面积，降低挪动时的摩擦阻力。在实际教学应用中，这套构造可以拆分为独立的构件让学习者完成从零件识别到整体装配的全流程实训，也可以在现有结构基础上拓展加装其他功能构件，比如在风轮位置加装小型发电模块演示风能转换原理，或者在城堡内部加装LED灯组实现灯光展示效果，具备较强的拓展性。所有构件的装配关系都采用无紧固件的卡扣式连接，不需要额外工具就能完成拆装，反复拆装的次数可达上百次不会出现卡扣磨损失效的问题，适配教学场景下高频次重复使用的需求。
