槽型带孔安装固定长支座结构设计

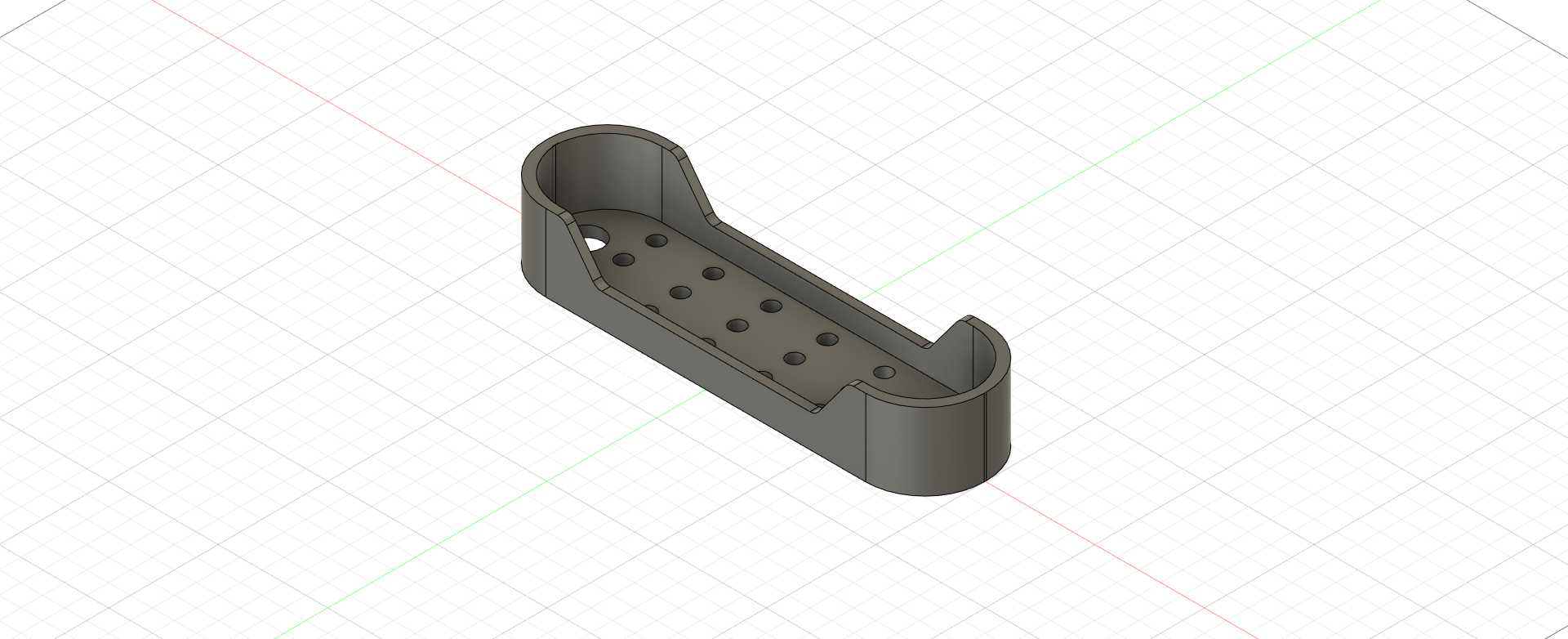

　　在轻工装配、小型物料输送定位以及非标工装的搭建场景里，这类槽型长支座的应用覆盖范围极广，很多时候它承担的是狭长类工件的侧向承托、导向定位功能，区别于常规的平板式安装座，半开放的U型槽结构可以直接把长条状工件嵌入槽腔内部，不需要额外设计侧向的挡边结构，就能限制工件在垂直于槽长方向的窜动，大幅简化配套组件的结构复杂度。从结构细节来看，支座整体采用等壁厚的拉伸类结构设计，两侧的立边和底部的承托面壁厚保持一致，在保证整体刚性的前提下尽可能控制整体重量，槽腔底部均匀排布的多组安装孔，是为了适配不同长度规格的嵌入工件，安装时可以根据工件的实际固定点位选择对应的孔位穿装紧固件，不需要在现场对支座进行二次钻孔加工，能有效缩短现场装配的调整周期。

　　槽体的两端做了圆弧过渡的收口设计，不是直角的直切端面，一方面是避免尖锐棱边在装配调试过程中划伤操作人员，另一方面圆弧过渡可以分散槽体端部的应力集中，当支座承受沿槽长方向的侧向载荷时，端部不会因为应力突变出现开裂变形的问题。设计这类支座的时候，首先要明确的是安装边界的尺寸约束，槽体的内部宽度要比待承托工件的对应外形尺寸留出0.2到0.5毫米的装配间隙，间隙过小会导致工件嵌入时出现卡滞，间隙过大则会导致工件定位后存在晃动余量，影响整体的定位精度；槽体的深度要根据工件的嵌入深度要求确定，一般来说嵌入深度不小于工件对应方向尺寸的三分之一，才能保证承托的稳定性，避免工件受侧向力时从槽内脱出。支座外侧的安装基准面做了平面度的公差要求，

　　安装时贴合设备安装面的一侧粗糙度控制在Ra3.2以内，保证安装后不会因为接触面不平导致支座出现倾斜，进而影响槽内工件的定位精度。槽底的安装孔采用沉孔设计，紧固件装入后钉头不会高出槽底平面，避免工件嵌入时被钉头顶起，保证工件和槽底平面可以完全贴合。在实际的设备改造场景里，这类支座经常被用来替代定制的焊接式支撑件，因为一体成型的结构不存在焊接变形的问题，安装后的位置精度更容易保证，而且统一的壁厚结构在做轻量化优化的时候，可以很方便地通过拓扑分析调整局部壁厚，在受力较小的区域适当减薄，进一步降低材料消耗。很多设计人员在做这类支撑件的时候容易忽略槽口边缘的倒角处理，实际上槽口位置做0.5毫米的45度倒角，不仅能去除加工产生的毛刺，

　　还能在工件嵌入的时候起到导向作用，即使工件和槽体存在微小的位置偏差，也能顺着倒角滑入槽腔内部，降低装配时的对位难度。从受力角度分析，这类长条形支座的受力点主要集中在槽底的安装孔位置以及两侧立边的中部，所以在建模的时候要对这几个位置做应力校核，当承受额定载荷时，立边的变形量要控制在0.1毫米以内，避免因为立边外张导致夹持的工件出现松动。另外槽体的长度设计要比待安装工件的对应长度长出10到15毫米，两端留出足够的余量，避免工件端部和支座端面齐平导致紧固件安装空间不足，给后续的维护拆装留出操作空间。在和其他组件配合的时候，这类支座可以和直线导轨的限位块、小型工件的定位挡块配合使用，因为槽体本身的直线度公差可以控制在每米0.1毫米以内，完全能满足普通非标设备的定位精度要求，不需要额外增加导向校正的结构。
