测试用矩形框架式风洞结构设计

　　这款风洞结构主要面向小型流体测试场景搭建使用，区别于大型航空航天类风洞的大尺寸、高功率配置，该结构采用紧凑的矩形框架式构型，整体为一体化弯折成型的框体结构，没有多余的拼接接缝，能有效降低试验段的气流扰动干扰。从实际应用场景来看，这类小型风洞常被用于高校流体力学基础教学试验、小型零部件气动性能验证、低流速环境下的流场观测作业，不需要配套大功率的气源机组，仅需匹配常规低压风机即可搭建完整测试回路，对实验室场地的空间要求较低，适合桌面级试验台的集成安装。

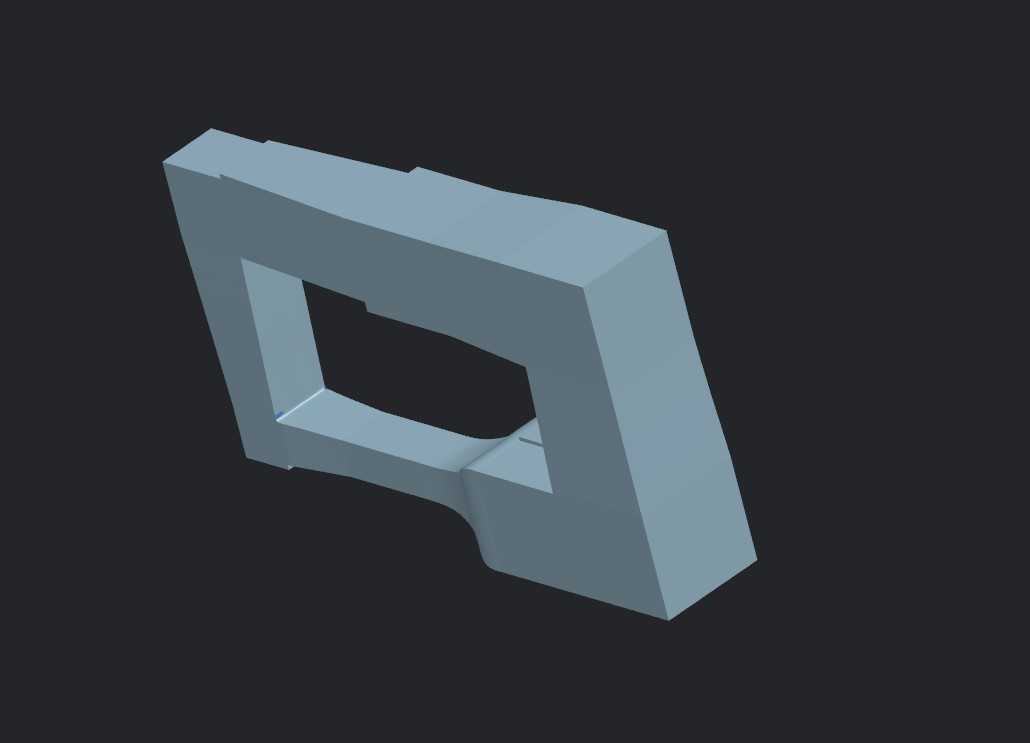

　　从功能特性上看，该结构作为风洞的核心流道框架，中间的矩形镂空区域为试验段安装位，框体的内壁面做了等截面平直处理，沿气流方向的内壁平行度公差控制在较小范围内，避免因截面突变产生的涡流影响测试数据准确性。框体的外侧壁为加厚实体结构，一方面可以提升整体刚性，在气流持续冲刷下不会产生结构振颤，保证流场稳定性；另一方面外侧的平整安装面可以直接对接风洞的进风段、扩散段组件，不需要额外设计转接法兰，安装时仅需通过侧壁的预留孔位完成螺栓锁紧即可，装配工序简单，后期维护拆卸也较为便捷。

　　设计思路上，这款结构优先考虑了加工可行性与测试实用性，没有采用复杂的曲面流道设计，整体以直面弯折构型为主，既可以通过整块板材弯折焊接成型，也可以采用3D打印、机加工等方式快速制作原型，缩短试验设备的搭建周期。结构的边角处做了小尺寸的倒角过渡，避免应力集中导致的结构变形，同时也能减少边角处的气流滞止区，提升流道内的气流均匀性。在安装边界的考量上，该结构的底部预留了平整的支撑面，可以直接固定在标准铝型材试验台架上，不需要额外设计定制化的支撑底座，整体的外轮廓尺寸适配常规桌面试验台的安装空间，进风端与出风端的截面尺寸统一，可以直接匹配市面上常见的同规格轴流风机接口，减少了非标配件的采购成本。

　　从实际使用的角度出发，这类小型风洞结构不需要追求极高的风速指标，重点在于保证试验段的流场均匀度，因此该结构的内壁面在设计时预留了后期打磨、粘贴整流材料的余量，使用者可以根据自身的测试需求，在内部加装整流网、蜂窝器等整流组件，进一步提升流场品质。框体的侧壁厚度经过校核，在常规低流速测试工况下不会出现明显的形变，即使长时间持续运行也能保持结构尺寸的稳定性，避免因结构变形导致的流道截面变化，影响测试结果的可重复性。不同于大型风洞的分段式拼装结构，这款一体化的框体结构减少了段与段之间的连接缝隙，能有效降低试验过程中的气流泄漏问题，不需要在接缝处额外做密封处理，降低了试验前的准备工作量。对于需要快速搭建流体测试平台的从业者来说，这种结构形式平衡了加工成本、安装难度与测试性能，不需要复杂的设计计算即可快速投入使用，也可以根据具体的测试需求对结构尺寸进行等比例缩放，适配不同大小的被测物件测试需求。
