深紫外LED测试用铝水波导结构件

　　这套螺旋形态的铝制波导结构，核心服务于深紫外LED的光学性能验证场景，在深紫外消杀、紫外固化、特种紫外光源研发的实验室测试环节中，承担着约束紫外光传输路径、减少杂散光溢出、提升测试数据准确性的作用。不同于常规可见光波段的导光结构，深紫外波段的光子能量高，常规塑料、普通玻璃材质会在短时间内被紫外辐照老化，同时产生严重的光衰减，因此选用铝合金作为波导基材，既可以利用金属表面的高反射特性减少光传输损耗，也能耐受长时间深紫外辐照不会出现材质劣化，适配长时间连续测试的工况需求。

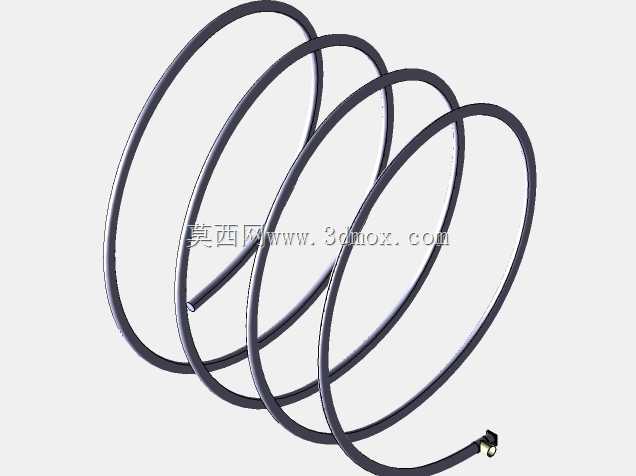

　　从结构设计逻辑来看，采用连续多圈螺旋的形态并非出于造型考量，而是匹配深紫外LED的出光发散角特性：常规深紫外LED芯片的出光角普遍在120度到140度之间，直接照射测试探头会存在光强分布不均、边缘光逸出的问题，螺旋延伸的波导内壁可以通过多次漫反射将发散的紫外光逐步约束为相对均匀的光场，让到达测试端的光强分布偏差控制在5%以内，避免因光场不均导致的光功率、波长稳定性测试数据失真。单圈波导的截面为等直径圆形结构，内壁做了精车后抛光处理，表面粗糙度控制在Ra0.8以下，减少因表面凹凸产生的漫反射损耗，每一圈螺旋的间距保持一致，避免相邻圈体之间出现光场串扰，螺旋的总延展长度经过光学仿真校准，刚好匹配常规275nm、265nm波段深紫外LED的测试光程要求，不需要额外增加光程调节附件即可完成常规光电参数测试。

　　在安装边界层面，这套波导结构的输入端预留了标准的LED贴片位安装槽，可以直接适配市面主流的3535、2835封装的深紫外LED灯珠，不需要额外定制转接座，输出端的接口尺寸匹配通用紫外辐照计、光谱分析仪的探头安装尺寸，可直接对接现有实验室测试设备，不需要对原有测试台架做大规模改造。螺旋整体的外轮廓尺寸经过紧凑化设计，整体占用的台架安装空间仅为直筒型等光程波导的三分之一，适合在空间紧凑的实验箱、恒温测试舱内部署，波导的底部预留了两个M3的安装螺孔，可以直接固定在测试台的铝型材机架上，安装后整体同轴度偏差控制在0.1mm以内，避免因安装偏移导致的光轴错位。

　　实际使用过程中，这套铝波导不需要额外增加冷却结构，铝合金本身的导热系数可以将LED工作时传导到波导输入端的热量快速分散到整个螺旋结构表面，自然对流条件下即可将输入端温度控制在45摄氏度以内，避免波导局部过热影响LED的工作稳定性。区别于石英材质的紫外导光棒，铝制波导不存在易碎、成本高的问题，日常测试过程中拆装、挪动不需要做特殊防护，即便表面出现轻微划痕，对深紫外波段的反射效率影响也远小于石英材质的表面损伤，长期使用的维护成本更低。在测试不同功率等级的深紫外LED时，这套波导结构不需要做结构调整，从毫瓦级的小功率指示用深紫外LED到百毫瓦级的消杀用大功率深紫外LED，都可以通过波导完成光场匀化，适配的测试场景覆盖LED封装厂的来料检验、下游应用厂的光源入厂验证、研发端的新配方LED性能迭代测试等多个环节。
