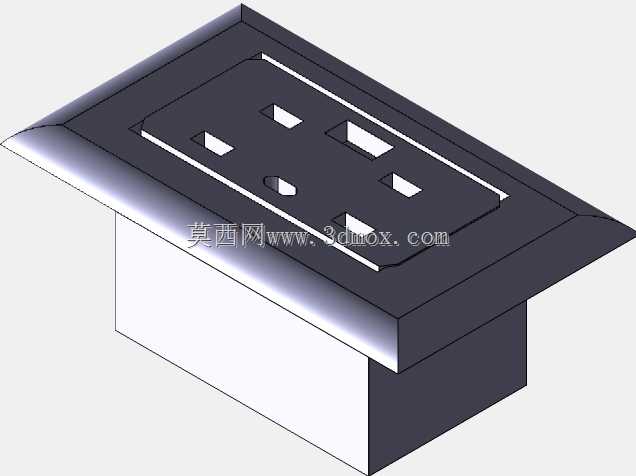

旅居车嵌入式多功能RV电气插座结构设计

　　这款嵌入式电气接插件主要面向旅居房车、改装特种作业车辆的舱内供电场景设计，区别于民用墙面插座，其结构完全适配车载场景的安装与使用需求。从实际应用场景来看，旅居车内部空间紧凑，舱壁多采用夹层复合板材，常规明装插座会突出壁面占用通行空间，还容易在人员走动、搬运物资时发生磕碰，因此该插座采用沉台嵌入式安装结构，安装完成后面板与舱壁表面基本齐平，边缘做了小弧度圆角过渡，既不会勾挂衣物、背包带，也能避免尖锐边角带来的磕碰损伤。

　　从功能特性层面，这款插座集成了多组不同规格的接电插孔，可同时满足旅居车内小功率数码设备、车载小家电、照明辅助装置的取电需求，插孔布局经过反复排布验证，相邻插孔之间预留了足够的插头插拔空间，不会出现大尺寸插头占用相邻插孔位置的情况。面板上的插孔开孔边缘做了微小的导向倒角，插头插入时无需刻意对准，顺着倒角就能顺利滑入插孔对位，在车辆行驶产生小幅振动的环境下，也能单手完成插拔操作，适配车载场景下的使用便利性要求。

　　设计过程中优先考虑了车载环境的振动适配性，插座底部的接线腔体做了加强筋结构，既可以提升整体壳体的结构强度，避免车辆长期行驶振动导致壳体开裂，也能为内部导电构件提供稳定的支撑，防止振动导致的接电触点移位、接触不良问题。安装结构上，插座的沉台边缘做了限位台阶，安装时台阶贴合舱壁安装孔的内侧表面，既可以控制嵌入深度，避免安装时推入过深导致面板凹陷，也能在固定后分散受力，不会因为长期插拔插头导致插座向夹层内移位。接线腔体的空间预留充足，可容纳常规车载线缆的接线余量，接线完成后线缆不会被壳体挤压，避免长期使用出现线皮破损的隐患。

　　外形尺寸方面，这款插座的面板轮廓为带圆角的矩形，整体长宽比例适配旅居车常规的舱壁预留安装位，不需要对现有舱壁结构做大幅改动就能直接替换同规格的老旧插座，安装时仅需在舱壁板材上开出对应尺寸的矩形安装孔，将插座嵌入后通过侧边的固定卡扣或者紧固件锁紧即可完成安装，不需要复杂的安装工装。面板与底部腔体的衔接处做了错位止口结构，能够阻挡日常使用中泼溅的少量水渍、舱内清洁时的残留液体渗入接线腔体，提升车载潮湿环境下的使用安全性，同时也能阻挡舱内的灰尘、碎屑进入插座内部，减少接触不良的故障概率。

　　从结构建模的角度来看，这款插座的壳体壁厚设计均匀，所有转角位置都做了适配注塑工艺的圆角处理，没有尖锐的直角结构，既可以降低注塑生产时的应力集中问题，提升成品率，也能让壳体在受外力冲击时更好地分散应力，不容易出现碎裂。面板表面做了细微的哑光纹理处理，既可以避免强光环境下的反光干扰，也能减少日常使用留下的指纹、划痕，长期使用也能保持较好的外观状态。插孔内部的挡片结构预留了安装位，可根据不同使用区域的安全要求选配安全防护挡片，避免异物误入插孔带来的安全隐患。
