CA6140车床用90度双法兰弯管结构

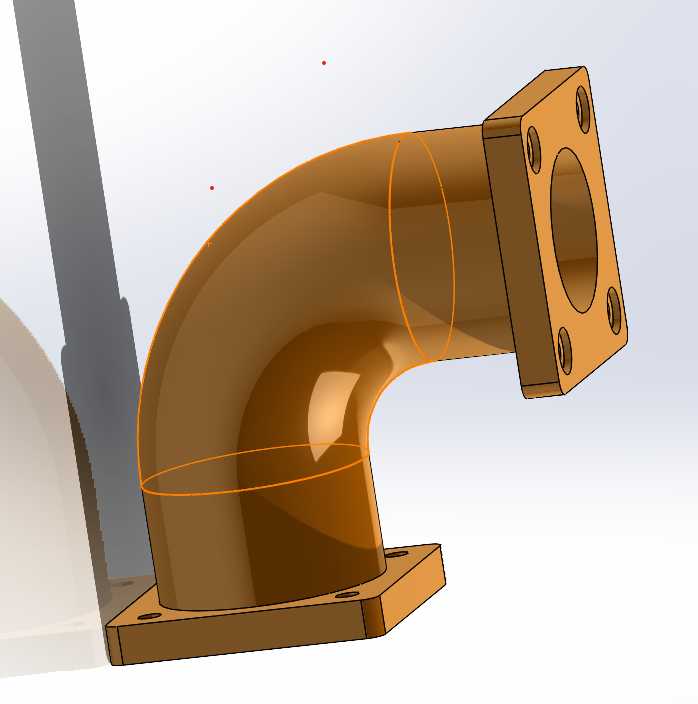

　　在普通卧式车床的流体输送、润滑回路排布中，管路转向连接件的结构合理性直接影响整机管路的装配效率与长期运行可靠性，这款双法兰式90度弯管正是针对CA6140车床的管路布局需求设计的转向连接件。从实际安装场景来看，该弯管主要用于车床润滑系统、冷却回路中需要垂直转向的管路节点，两端自带的方形法兰结构无需额外焊接转接接头，可直接通过螺栓与对应管路端的法兰面完成紧固，相比传统螺纹连接的弯头，法兰连接的密封面接触面积更大，在车床持续运行产生振动的工况下，能有效降低管路接头松动、介质渗漏的概率。

　　设计阶段首先考虑的是车床内部狭窄的安装空间约束，弯管的弯曲半径做了优化控制，既不会因为弯曲半径过小导致管路内部介质流动阻力陡增，也不会因为半径过大占用过多装配空间，两端法兰的安装孔位完全匹配CA6140车床对应管路节点的预装接口尺寸，安装时无需对原有管路接口做二次加工，可直接完成对位装配。弯管的流道内壁做了等径设计，整个转向段的通径保持一致，不存在局部缩径的结构，能避免润滑脂、切削液等介质在转向位置形成淤积，长期使用也不会出现流道堵塞的问题。

　　从结构细节来看，两端的方形法兰盘与弯管主体采用一体化成型结构，法兰盘上的四个安装孔做了沉孔处理，螺栓紧固后端头不会突出法兰平面，不会和周边的车床钣金、其他管路部件产生运动干涉。法兰的密封面预留了标准密封垫片的安装槽位，装配时只需放入对应规格的耐油密封垫，即可满足车床润滑系统的密封压力要求，无需额外涂抹密封胶，后期维护拆解也更方便。弯管的外壁厚度经过受力校核，在满足车床管路系统额定工作压力的前提下做了轻量化处理，不会给管路支撑结构带来额外的负重，同时管壁的抗振性能也能匹配车床主轴运转、刀架移动时产生的持续振动载荷，不会出现长期使用后焊缝开裂、管壁疲劳破损的问题。

　　实际选型适配时，需要注意该弯管的安装边界：两端法兰的端面间距、法兰盘的外轮廓尺寸都经过精准匹配，安装时要保证弯管的转向角度和管路走向完全对齐，避免强行对位导致法兰密封面受力不均出现渗漏。在车床的日常维护中，这类法兰弯管的检修也更便捷，只需松开法兰连接螺栓即可完成拆卸，不需要转动整段管路，对于CA6140这类存量极大的通用卧式车床来说，这种标准化的法兰弯管结构能大幅降低管路维护的时间成本，也能减少备件的储备种类。不同于通用标准弯头，这款弯管的法兰孔位、中心高、弯曲角度都是完全适配CA6140车床的原有管路布局，替换安装时不需要调整周边其他管路的位置，可直接完成原位替换，不会打乱原有的管路排布逻辑。在建模过程中，所有的安装孔位、法兰厚度、弯管通径都严格按照车床原厂的管路接口尺寸做了参数化建模，每个结构特征都对应实际加工与装配的需求，没有冗余的设计结构，不管是用于原厂备件的生产加工参考，还是用于车床维修改造的管路排布模拟，都能直接提供精准的结构尺寸参考。
