iball头戴式蓝牙耳机外观结构三维设计

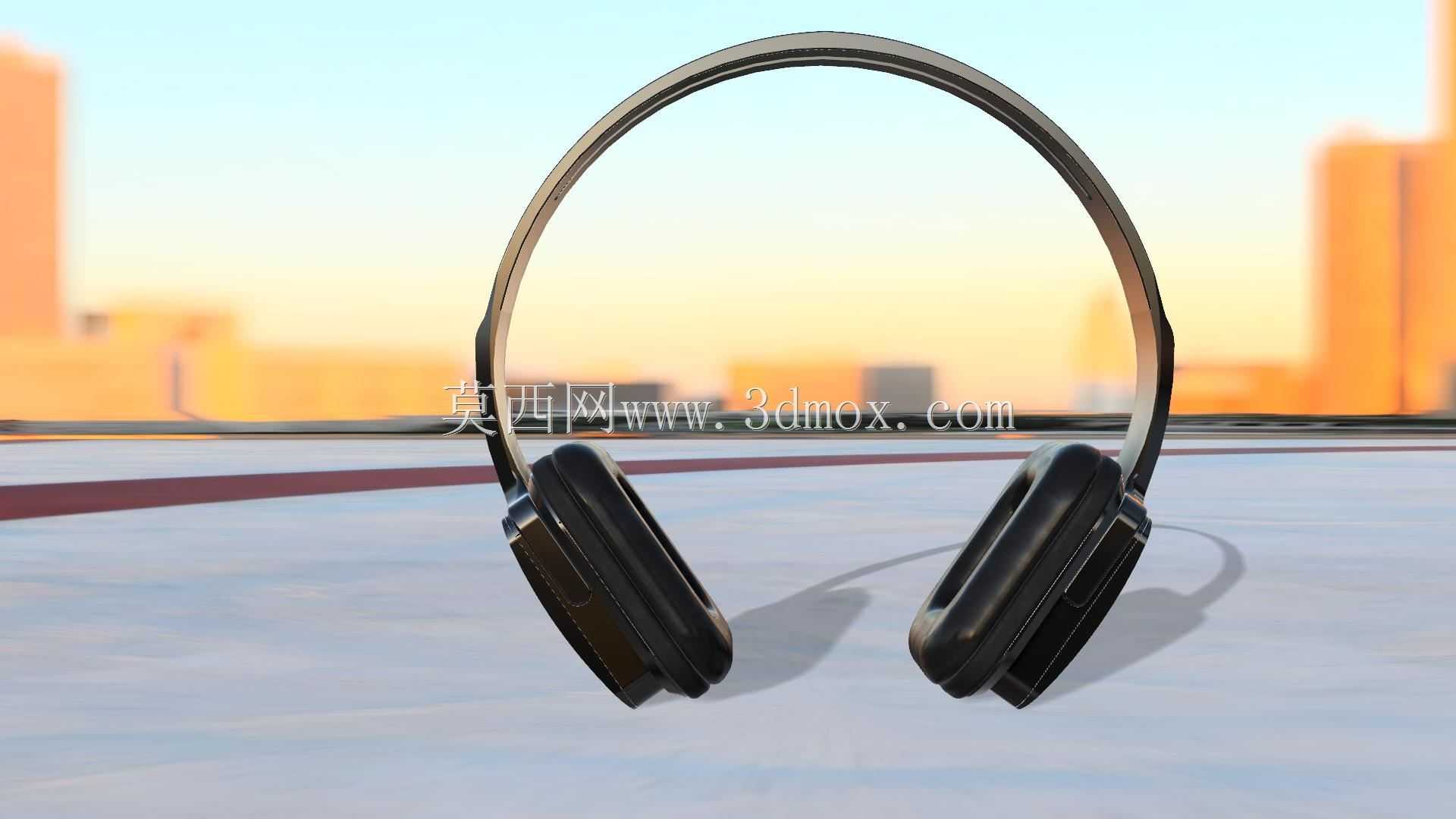

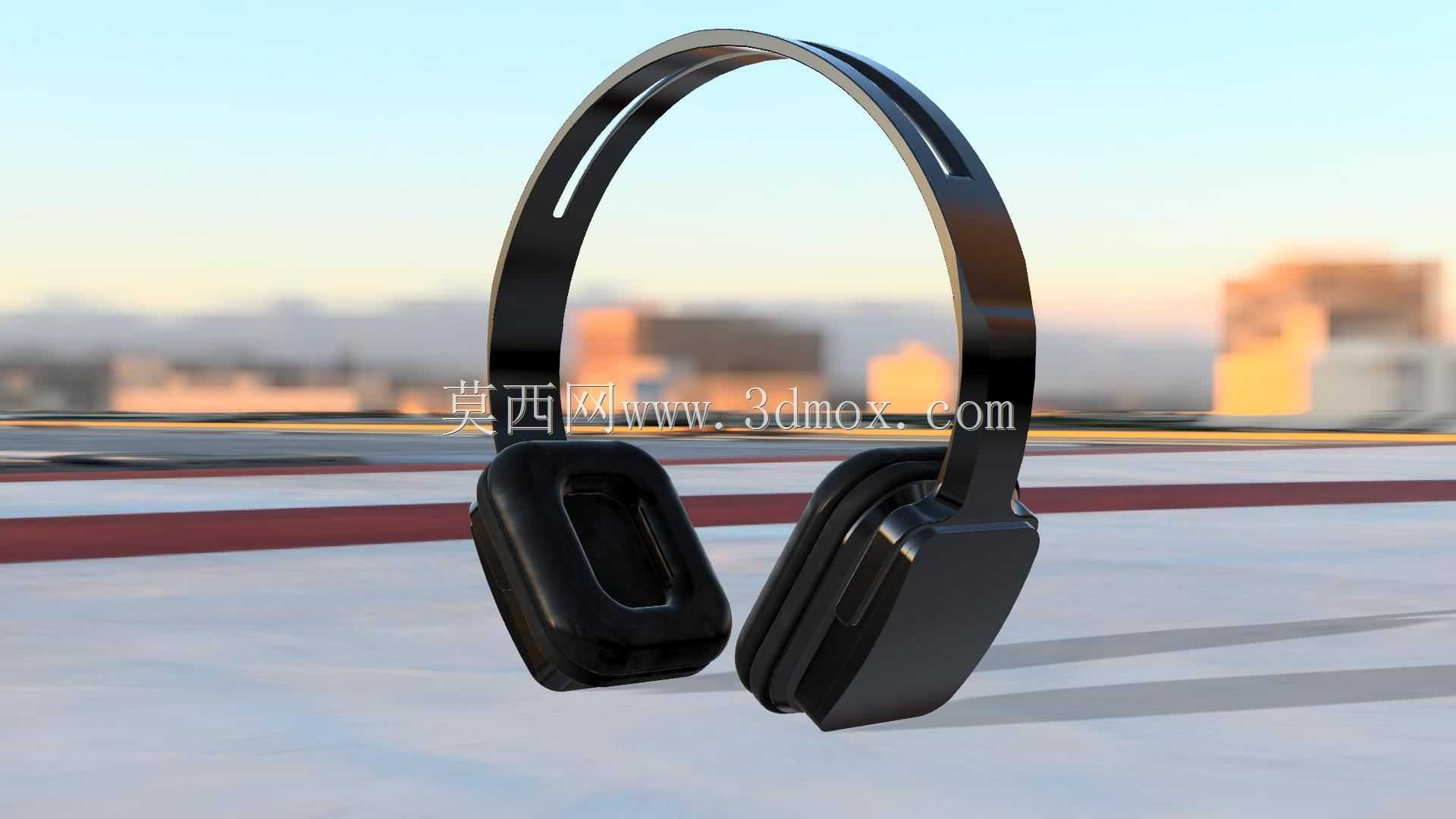

　　日常做消费电子结构设计时，头戴式耳机的建模往往要平衡佩戴舒适度、外观质感与内部元器件排布的多重需求，这款iball品牌蓝牙耳机的三维结构设计，刚好覆盖了这类产品从外观曲面到装配边界的核心设计要点。先从实际使用场景来看，这类头戴蓝牙耳机主要适配日常通勤、办公桌面影音、短途出行等使用场景，设计时首先要考虑头梁的夹持力分布，头梁部分采用弧形一体化曲面设计，内侧预留了缓冲海绵层的安装槽位，整体弧度匹配成年人头围的平均曲率，避免长时间佩戴对耳廓与头顶造成压迫，头梁的伸缩调节段在两侧耳罩与横梁的连接位置，预留了15-25mm的滑动调节行程，调节档位做了等距卡位设计，能适配不同头围尺寸的使用者，滑动结构的配合间隙控制在0.2mm以内，既保证调节时的顺滑度，又不会出现佩戴后松动滑落的问题。

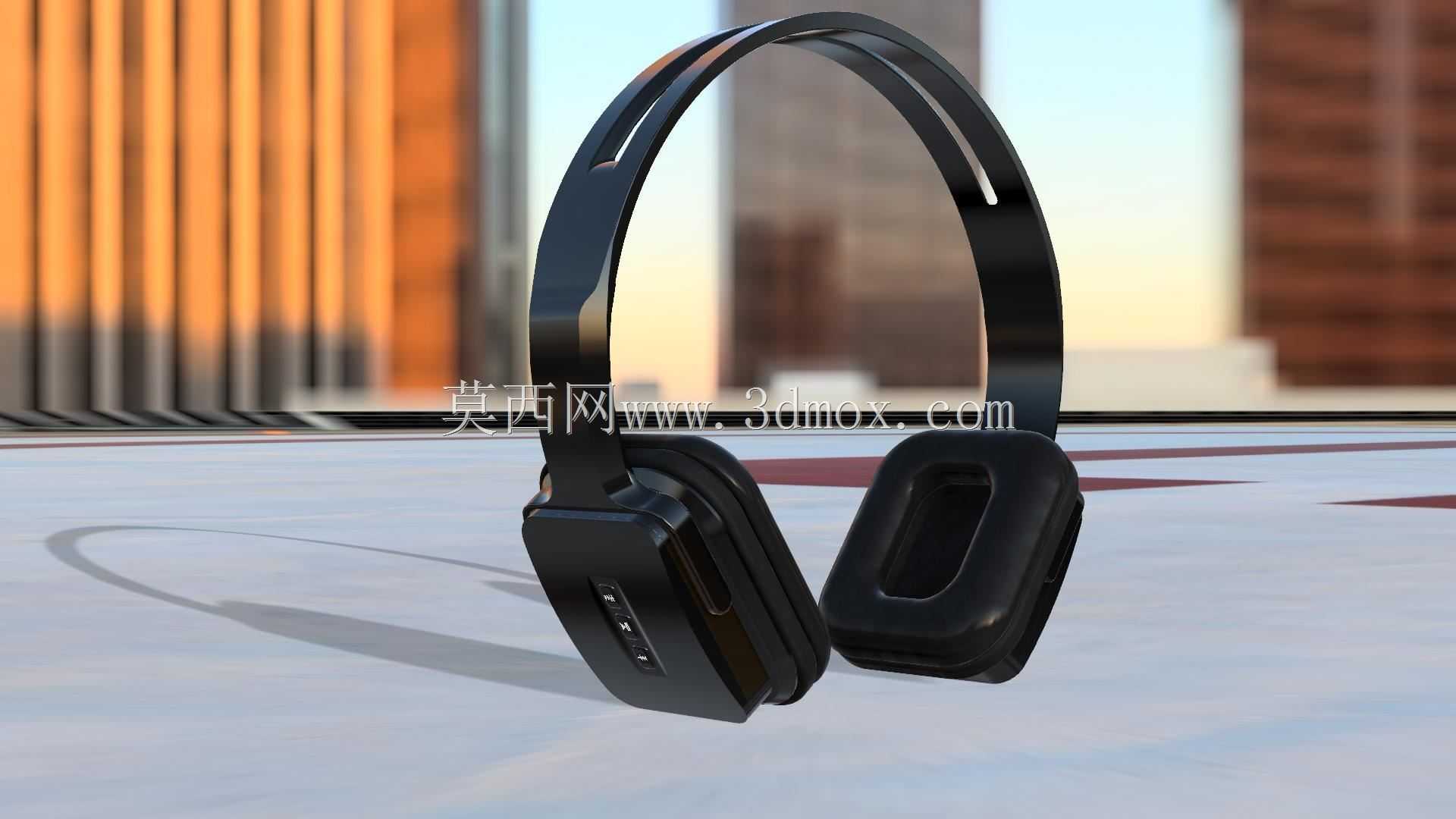

　　耳罩部分采用方形圆角的封闭式腔体设计，这种结构一方面能更好地包裹耳廓，提升物理隔音效果，另一方面腔体内部有足够的空间排布蓝牙模块、发声单元、锂电池与控制电路板，耳罩外侧做了微弧收边处理，表面预留了哑光质感的外观面处理余量，没有多余的突兀棱角，佩戴时贴合侧脸的轮廓，不会对脸颊造成挤压。从设计思路上看，这款耳机的整体外观走简约实用的路线，没有做多余的装饰性结构，所有曲面都服务于功能与佩戴体验：头梁的外侧曲面做了等壁厚设计，壁厚控制在1.8mm，选用ABS+PC混合材质的话，既能保证头梁的结构韧性，反复弯折不会出现断裂，又能控制整体重量，整机重量控制在180g左右，长时间佩戴不会有明显的负重感。

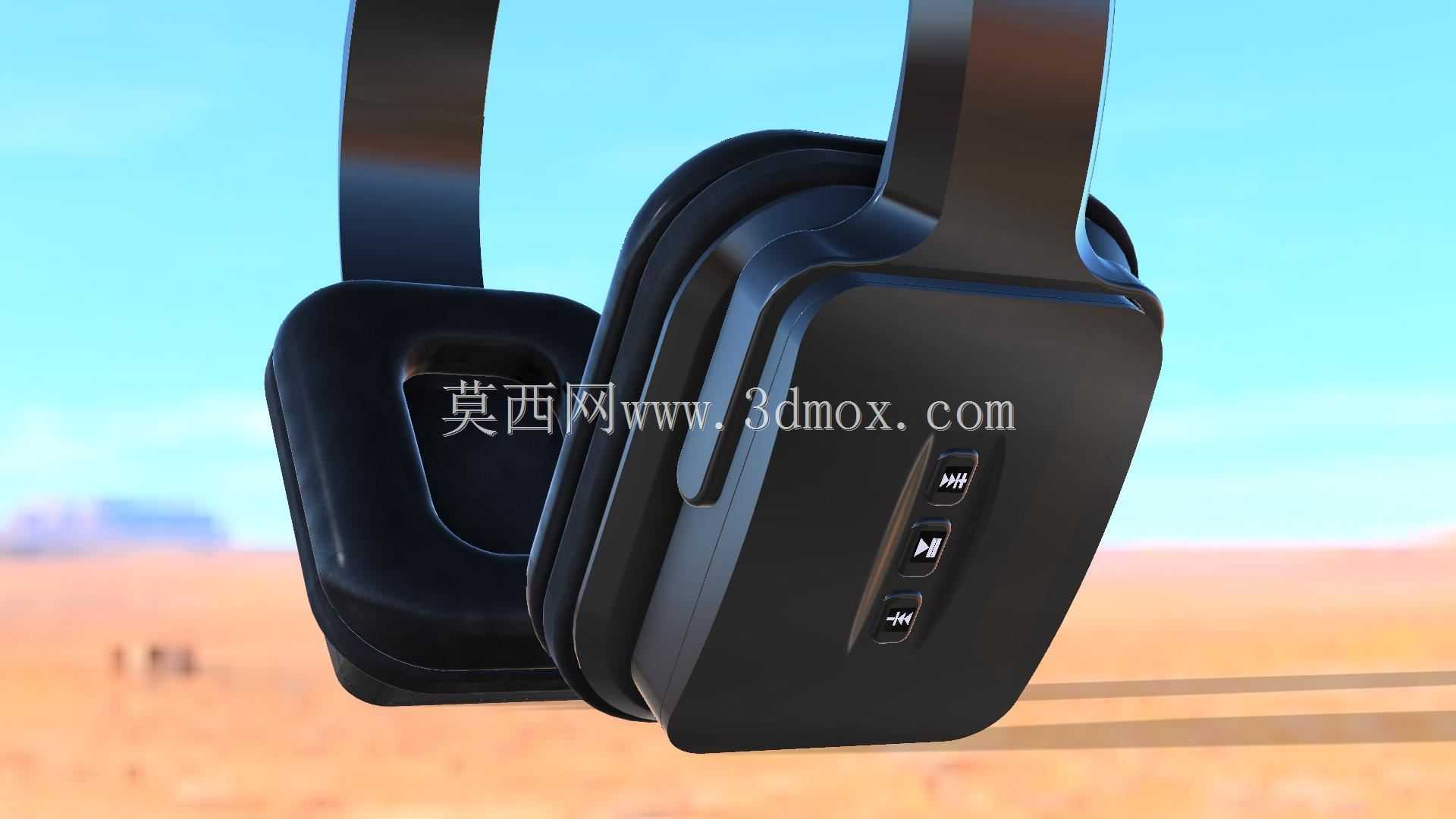

　　耳罩与头梁的连接转轴位置，设计了15度的前后转动角度与20度的上下俯仰角度，能自动适配不同使用者的耳廓角度，保证耳罩垫能完全贴合耳部周围，提升佩戴的密封性与舒适度，转轴位置的配合公差做了严格控制，转动时带有均匀的阻尼感，调整到合适角度后不会自行移位。再看安装边界的设计，耳罩内侧的发声单元安装位预留了40mm直径的标准单元安装槽，槽位周边设计了3个均匀分布的螺丝柱，用于固定发声单元与腔体后盖，蓝牙天线布置在头梁内侧的空腔位置，避开金属部件的信号遮挡，保证蓝牙连接的稳定性，控制按键布置在右侧耳罩的下边缘位置，按键的凸起高度控制在1.2mm，既方便盲操作按压，又不会因为凸起过高在收纳时误触，充电接口同样布置在右侧耳罩下边缘，做了内凹式设计，接口端面与耳罩外壳表面齐平，避免插拔充电线时对接口造成磕碰损伤。在细节结构处理上，所有外壳的拼接位置都设计了0.1mm的止口配合结构，拼接缝隙控制在0.05mm以内，既保证装配后的外观整体性，又能提升腔体的密封性，减少漏音问题，耳罩垫的安装位置设计了一圈嵌入式卡槽，方便更换不同厚度与材质的耳罩垫，适配不同使用者的佩戴偏好。头梁内侧的缓冲垫安装位预留了3mm的厚度空间，填充慢回弹记忆海绵后，能均匀分散头梁对头顶的压力，即使连续佩戴2-3小时也不会出现明显的压痕。

　　从结构可靠性角度考虑，头梁与耳罩连接的位置做了局部加厚处理，加厚区域壁厚达到2.5mm，应对日常使用中的拉扯、跌落冲击时，不会出现连接位断裂的问题，所有内部的走线槽都设计在腔体的加强筋之间，既可以固定线材位置，避免装配时线材被挤压，又能通过加强筋提升整个腔体的结构强度，减少大音量下腔体的谐振问题，提升音质表现。整个模型的曲面过渡都做了G2连续处理，外观面没有明显的折痕与棱角，后续做表面处理比如喷油、丝印logo时，能保证漆面均匀附着，logo位置预留在耳罩外侧的平整区域，丝印或者镭雕的位置公差控制在0.1mm以内，保证产品外观的一致性。
