交流稳压器滚节铰接连接接头结构

　　这套铰接式滚节接头主要应用在交流稳压设备的调压传动链路里，承担转轴与摆臂之间的活动连接功能，在稳压器完成碳刷滑移、调压线圈行程切换的动作过程中，补偿不同传动部件之间的同轴度偏差，避免硬连接带来的卡滞、别劲问题。日常运维场景里，这类接头往往处在设备中部的传动交汇位置，一端接入驱动侧的调节杆，另一端卡装在摆臂的铰接座内，底部的锁紧轴套用来限定铰接销轴的轴向窜动，顶部的封盖则把销轴的上端面完全遮盖，既阻挡调压过程中产生的碳粉、灰尘进入铰接摩擦面，也方便检修时快速拆解，不需要额外撬动周边的线圈支架。

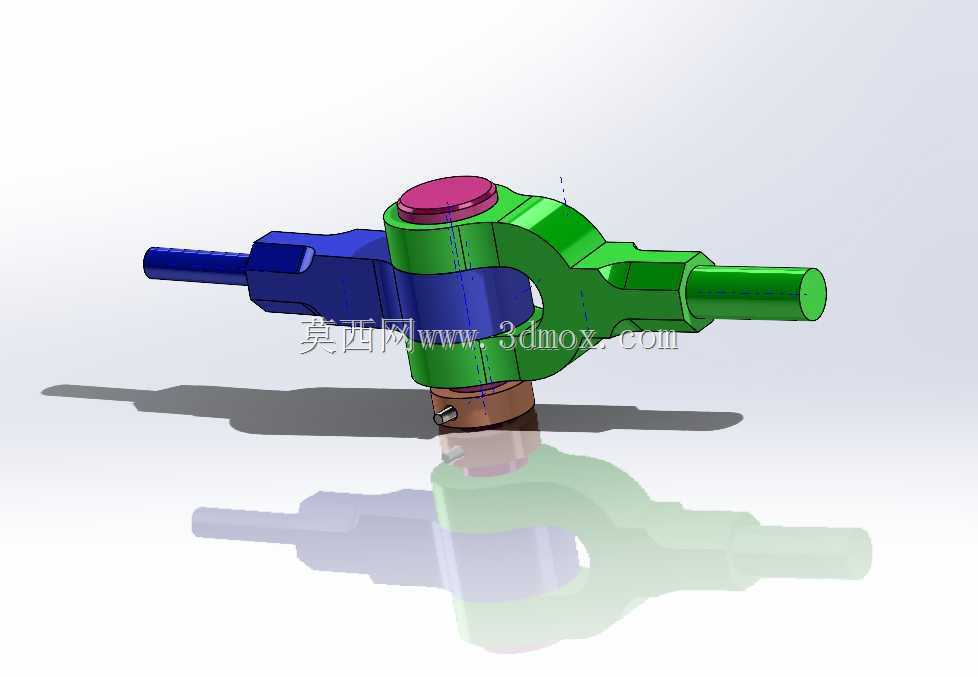

　　从结构拆分逻辑来看，整个接头分为三个功能区段：左侧的蓝色插接段做了扁方过渡造型，末端是圆柱插轴，靠近主体的位置加工出两个平行的夹持平面，装配时可以直接卡入驱动连杆的开口槽内，靠扁方传递扭矩，不会出现相对转动；中间的绿色主体是铰接承载核心，上部开出贯通的销轴孔，孔位周边做了加厚凸台，抵消铰接摆动时产生的局部挤压应力，主体侧向延伸出的绿色圆柱杆是从动输出端，外圆保留光滑配合面，用来穿入摆臂的连接孔位；底部的棕色轴套是销轴的下端限位件，轴套外圆加工出环槽，装入卡簧后就能把整个铰接组件锁定在摆臂支座上，顶部的紫红色端盖压合在销轴上端，和下端轴套形成双向轴向约束。

　　建模过程中首先要敲定的是铰接中心的位置基准，这个中心到左侧插轴轴线、右侧输出杆轴线的距离直接决定传动摆角的范围，设计时把两个外接杆的轴线设置在同一水平高度，铰接销轴采用垂直布置，这样摆臂绕销轴转动时，两侧连杆的运动轨迹都处在水平平面内，不会产生额外的竖直方向分力。左侧插接段的圆柱直径要和驱动连杆的内孔采用间隙配合，扁方的厚度比槽宽小0.1到0.2毫米，预留装配公差，避免插装时出现过盈卡死；右侧输出杆的外圆长度要覆盖摆臂连接座的整个厚度，末端可以加装平垫和开口销，防止工作过程中杆件从孔位脱出。中间铰接孔的内径和销轴选用小间隙配合，配合面的粗糙度要求控制在Ra1.6左右，既保证摆动灵活，又不会因为间隙过大产生传动冲击。

　　外形尺寸的边界约束需要结合稳压器内部的安装空间来校核：接头整体横向总长要控制在相邻线圈支架的间隙以内，避免调压摆动时外侧杆体磕碰线圈外层的绝缘护板；主体上部的端盖外径不能超过铰接支座的安装沉孔直径，底部轴套的下端面要和支座底面留出至少2毫米的间隙，防止轴套随销轴转动时摩擦支座平面。现场装配时，先把销轴从主体上方的孔位穿入，套入底部的锁紧轴套，再把整个组件放入摆臂的U型支座槽内，让销轴下端对准支座的下孔，上端对准支座的上孔，压装到位后再装入顶部端盖，最后把左侧插轴推入驱动连杆、右侧杆体穿入摆臂连接孔，全程不需要焊接，所有连接都靠机械配合实现，后期更换零件时只需要拆下端盖和卡簧就能整体取出接头。

　　实际工况下，稳压器调压的动作频率并不高，但每次动作都要求接头传动精准、无空程，因此结构上在铰接主体的两侧都做了加厚立筋，把销轴孔的支撑长度拉长，降低销轴受到的弯曲应力；侧向输出杆和主体的交接位置做了大圆角过渡，避免应力集中在杆根位置，长期往复摆动也不会出现断裂隐患。这种分体配色的建模方式也方便在工程图里区分不同的加工件：插接段、主体、轴套、端盖分别对应不同的毛坯料和加工工序，出工程图时可以快速拆分零件明细，核对每个配合面的尺寸公差，也能在装配仿真里直观检查各个零件之间是否存在运动干涉，提前规避实物装配时出现的零件碰撞问题。
