TPU材质C型USB线缆腕带适配结构

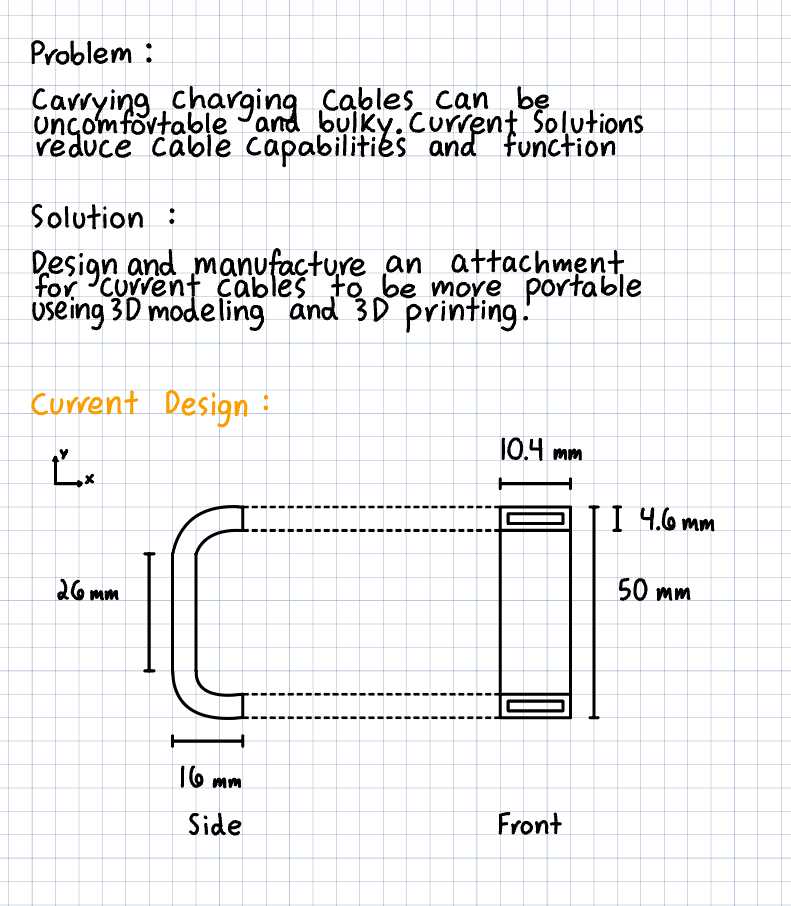

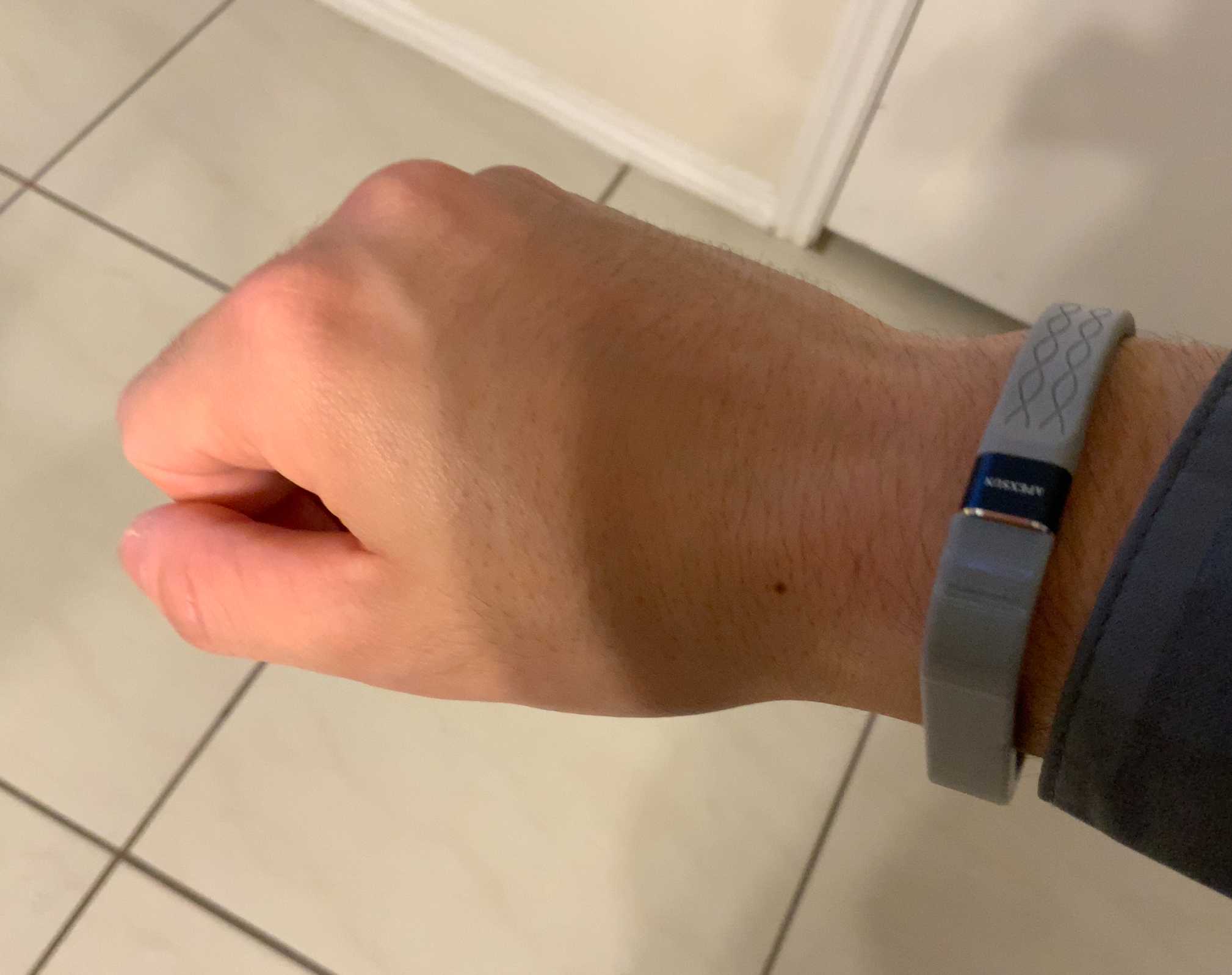

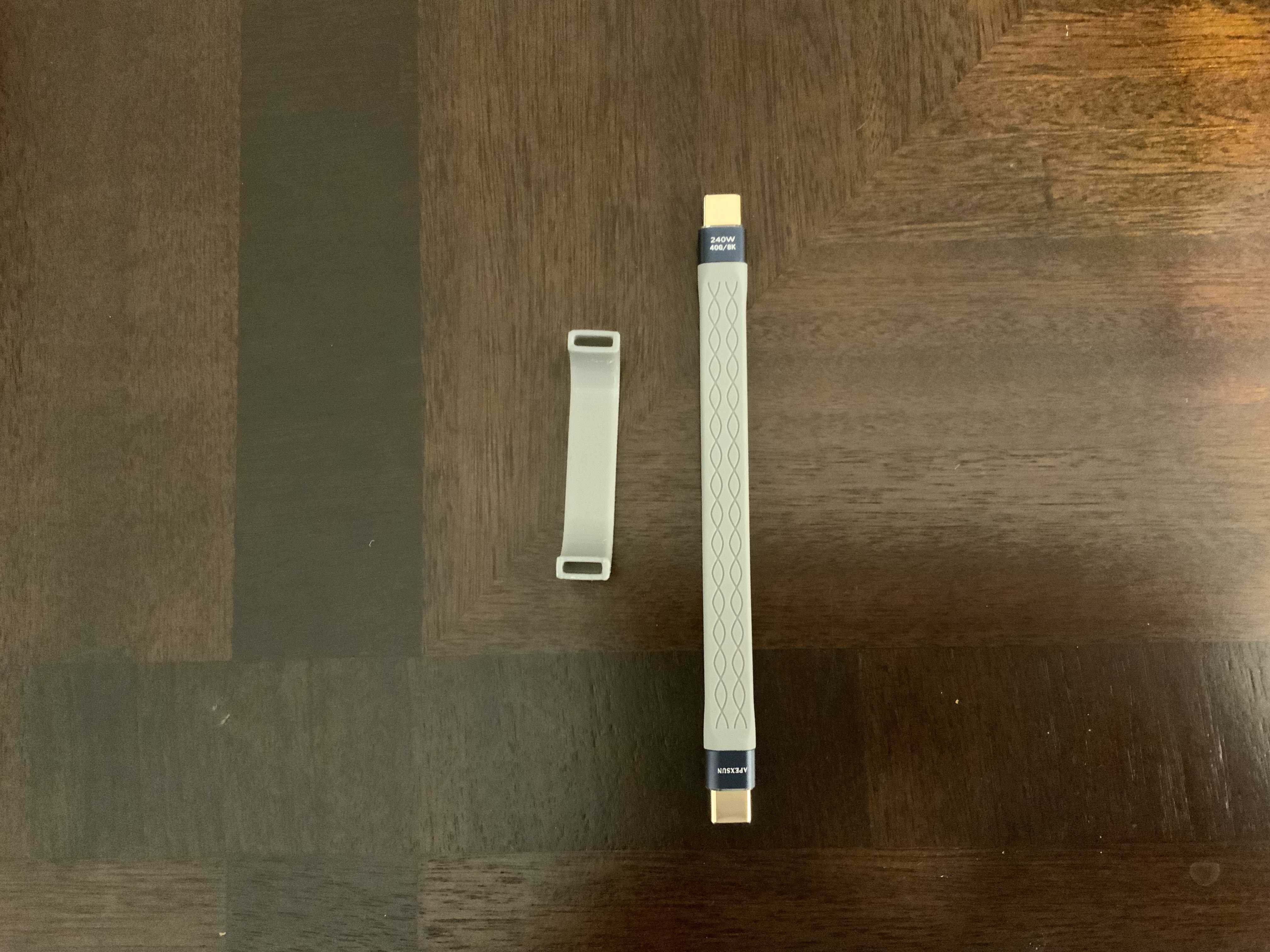

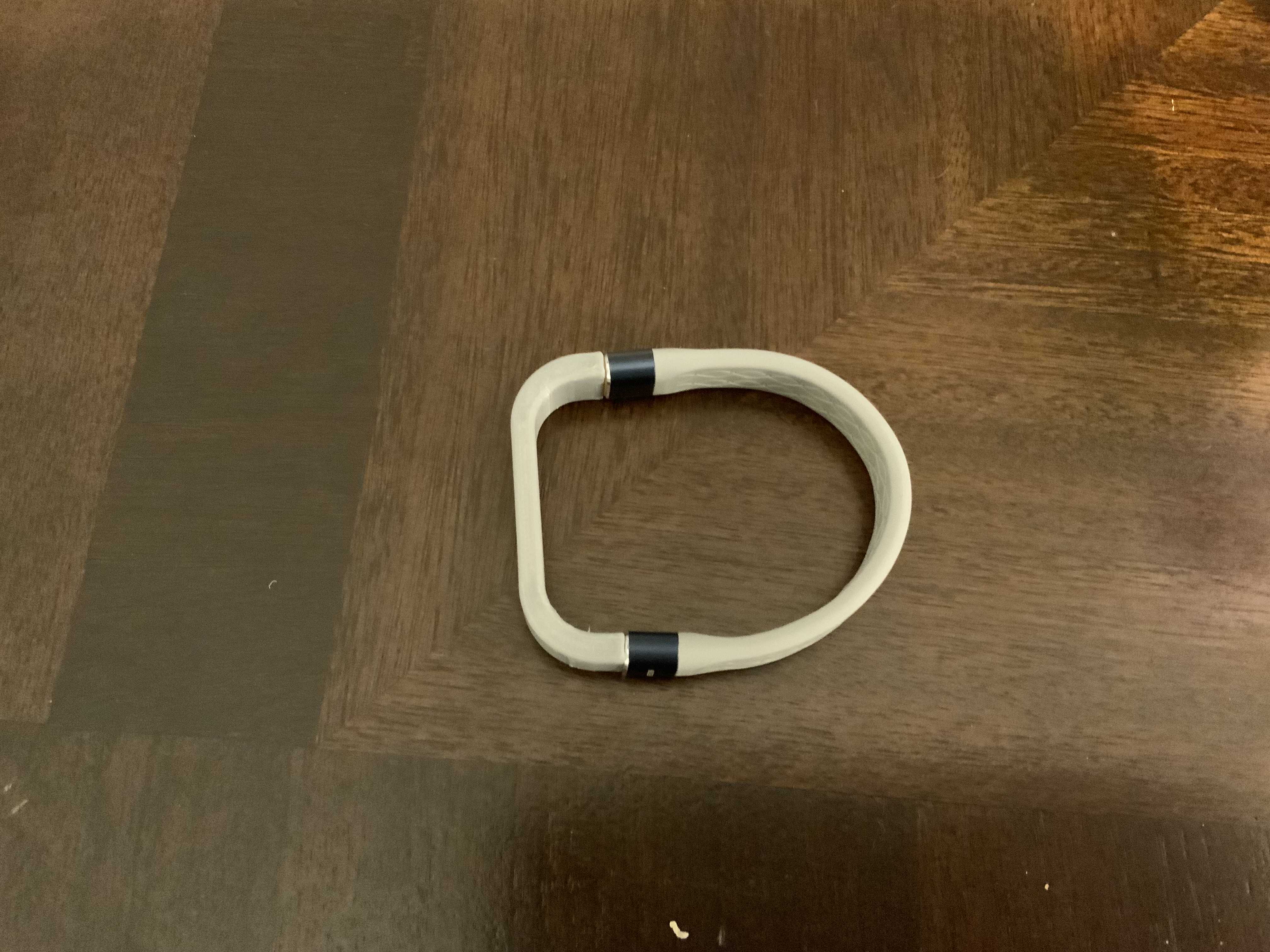

　　日常携带短款USB充电线时，多数人会遇到线材在包内缠绕、与钥匙等硬物剐蹭外皮的问题，常规的理线带要么需要额外搭配绑带，要么收纳后仍有突出的固定结构，容易勾扯包内其他物品，这款C型适配结构正是针对这一实际使用痛点开发的便携理线配件。从结构形态上看，整体采用闭合式C型环设计，环体内侧预留了刚好容纳标准USB-A to C线缆外径的走线槽，两端设置了嵌入式的卡扣限位结构，使用时只需将线缆顺着环体内槽嵌入，扣合两端的限位卡扣，就能把原本平直的线缆弯折成贴合手腕弧度的环形，直接套在手腕上携带，完全不需要额外的绑带或者收纳包。设计过程中首先考虑的是佩戴的贴合度，环体的弧度参考了成年人手腕的平均曲率，内侧做了0.3mm的微倒角处理，

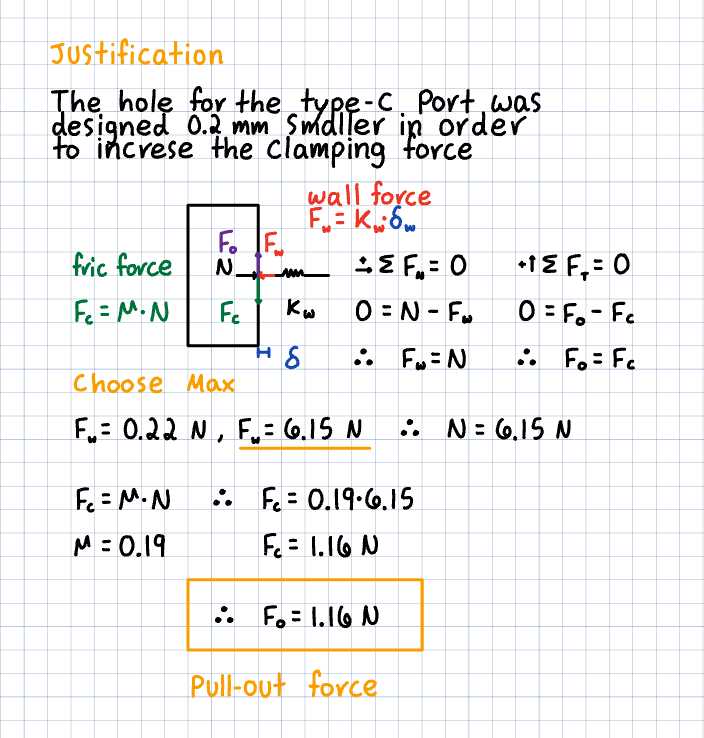

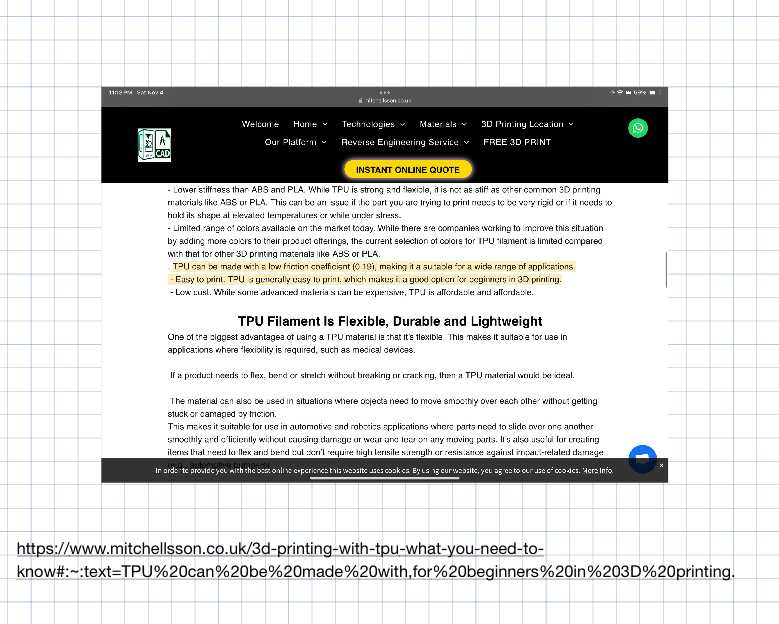

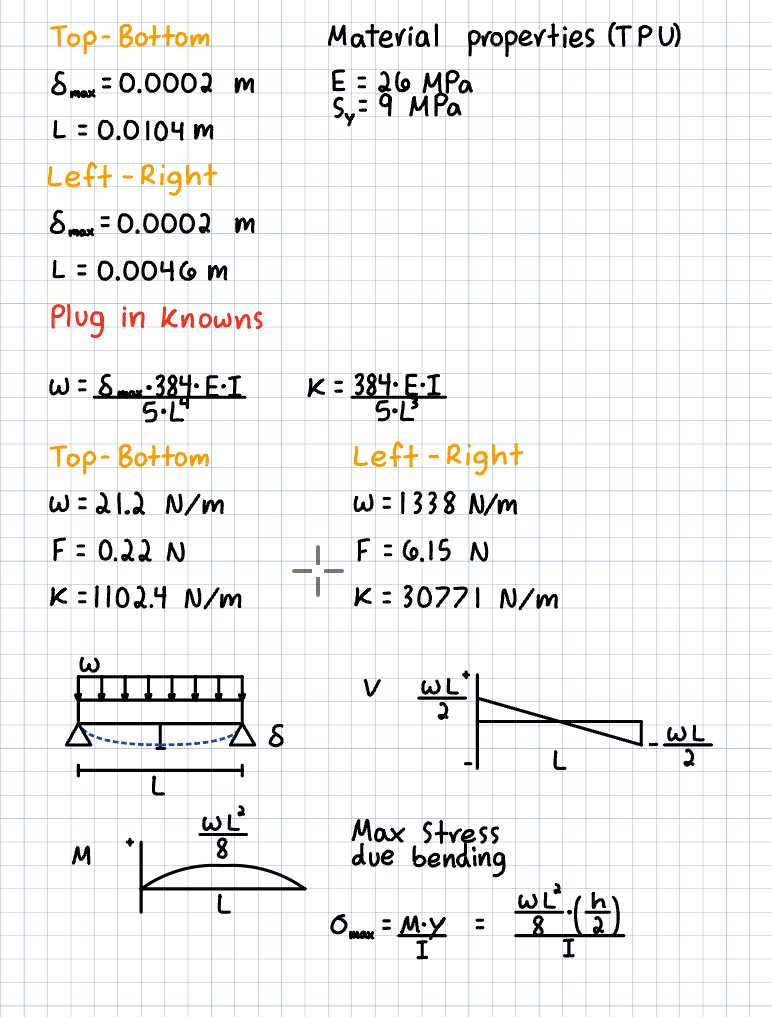

　　避免长时间佩戴硌手，同时环体的开合位置设置在C型的两个端点，卡扣采用过盈配合的嵌入式结构，没有突出的按扣或者锁舌，既不会勾扯衣物，也能保证日常活动时不会意外脱开。材质选择上采用TPU弹性体作为3D打印基材，这种材料的邵氏硬度控制在85A左右，既有足够的刚性维持环体的形态，不会因为线缆的回弹力撑开变形，又有合适的柔韧性，佩戴时可以轻微形变贴合手腕轮廓，不会产生硬塑料的异物感。打印参数的匹配上，针对TPU材料的成型特性，床层温度控制在60℃保证首层附着力，喷嘴温度设置在225℃保证层间熔接强度，打印前对耗材做4小时的干燥处理，避免打印过程中出现气泡导致结构强度下降，层厚设置为0.2mm，在保证表面光滑度的同时兼顾打印效率，

　　内壁走线槽的位置做了0.1mm的公差预留，刚好适配市面上主流的3mm到3.5mm外径的USB充电线，不需要额外打磨就能顺利嵌入线缆。从安装边界来看，整个环体的最大外径控制在75mm，适配手腕围度140mm到180mm的成年用户，环体本身的截面宽度为8mm，厚度为3mm，嵌入线缆后整体的最大厚度不超过6mm，佩戴时不会因为过厚卡到袖口。实际使用场景中，除了日常通勤携带充电线，外出运动时也可以将套好线缆的适配环戴在手腕上，不需要把充电线放在口袋或者运动包里，需要充电时直接取下，掰开两端的卡扣就能拿出线缆使用，不会破坏线缆本身的结构，也不影响线缆的充电和数据传输功能。针对初代版本不防水的问题，后续迭代可以在卡扣的配合位置增加0.

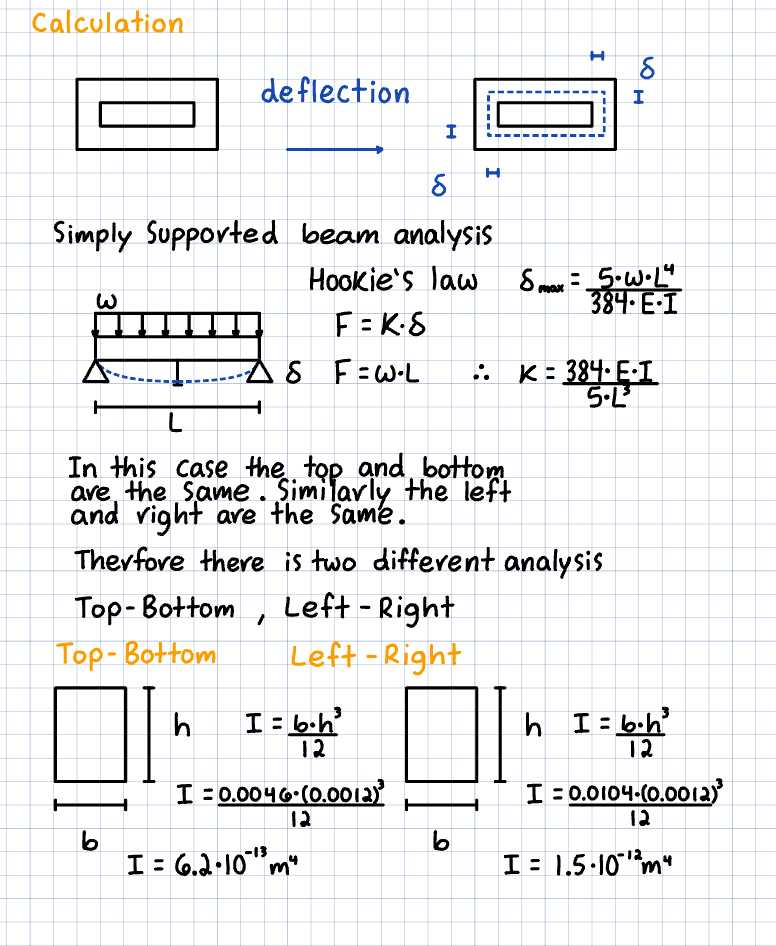

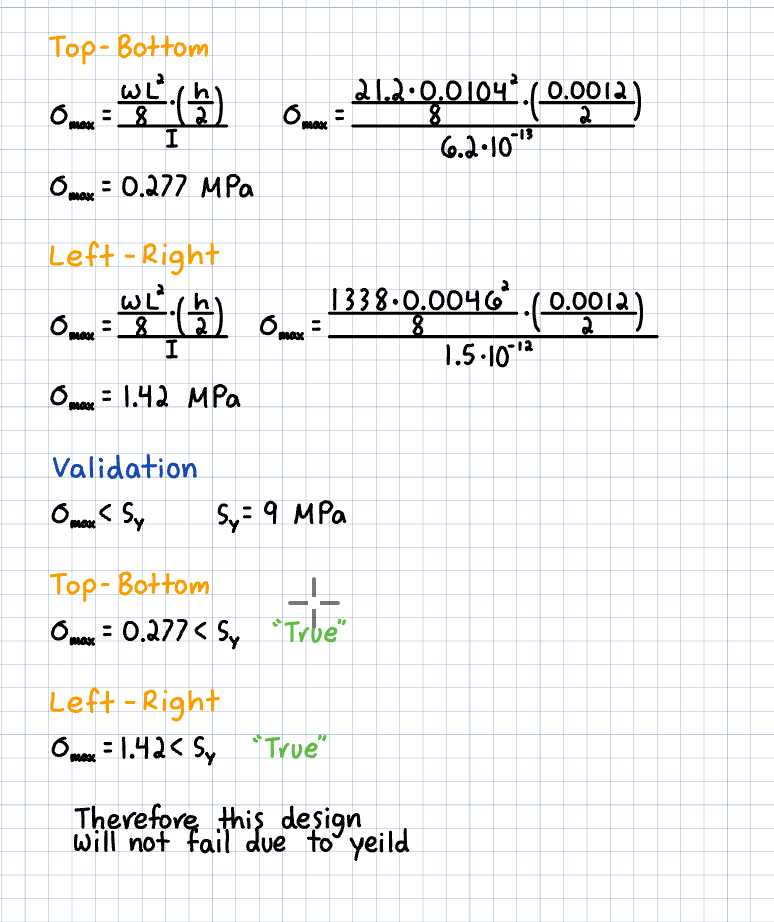

　　2mm的密封凸台，打印时采用100%填充率，就能提升整体的防水性能，避免溅水或者短时间浸水进入线缆接头位置。结构设计上没有多余的装饰件，整个环体为一体化打印成型，不需要额外组装其他零件，打印完成后去除支撑就能直接使用，卡扣位置的配合公差经过反复调试，既不会因为过紧导致掰开困难，也不会因为过松容易松脱。走线槽的深度设置为线缆外径的1/2，线缆嵌入后有一半的体积露在槽外，既可以通过TPU的弹性抱紧线缆，不会在佩戴时线缆滑出，也能在需要取下线缆时轻松抠出，不需要借助工具。在实际测试过程中，反复开合卡扣超过500次后，卡扣位置的形变仍在弹性范围内，没有出现断裂或者松脱的情况，环体本身可以承受10N的径向拉力不会变形，完全满足日常携带的强度需求。和市面上现有的线缆收纳产品相比，这款结构不需要额外的绑带、魔术贴等配件，本身既是收纳结构也是佩戴结构，把线缆收纳后直接变成可佩戴的腕带，没有多余的零散部件，不会出现配件丢失的问题，整体重量不到10g，佩戴时几乎没有负重感。针对不同外径的线缆，只需要调整走线槽的深度和宽度参数，就能适配不同规格的充电线、数据线甚至是细的耳机线，结构的拓展性较强，不需要改动整体的C型环形态，只需要调整局部的槽体尺寸就能适配不同的线材。
