CA6140机床多孔法兰式连接盘结构设计

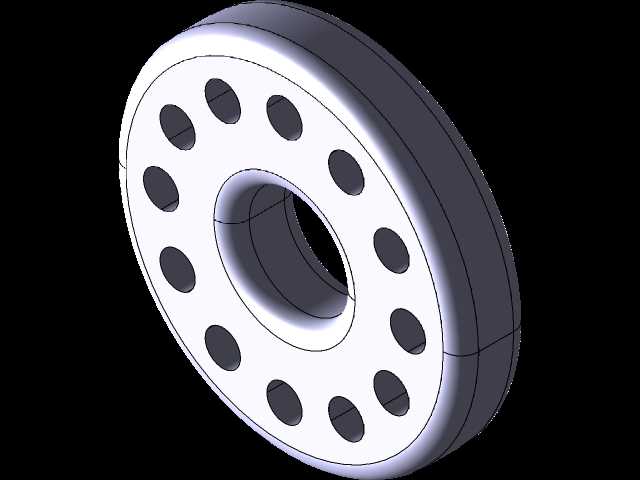

　　该零件是CA6140卧式车床主轴传动系统中的核心连接构件，属于典型的盘类回转传动零件，主要承担主轴端与卡盘、夹具等工装的扭矩传递与同轴定位功能，在机床切削加工过程中，需要稳定传递主轴输出的额定扭矩，同时保证装夹工件的回转精度，避免因连接刚性不足导致的工件振纹、圆度超差等加工缺陷。从结构设计来看，零件采用中空环形基体结构，中心通孔为与主轴轴颈配合的定位基准孔，孔壁加工有较高精度的配合公差带，装配时与主轴前端轴颈采用过渡配合，保证径向定位精度，同时通过端面的压紧结构实现轴向锁紧，避免高速回转时出现轴向窜动。零件端面上沿圆周均布的12个通孔，为螺栓穿装连接孔，用于和卡盘连接盘或者专用夹具的安装端面进行刚性连接，

　　孔位的分度精度直接决定了夹具安装后的同轴度误差，设计时孔位分度公差控制在±0.02mm范围内，保证螺栓穿装时无别劲现象，同时让各连接螺栓受力均匀，避免重载切削时单个螺栓过载断裂。零件的外圆面为非配合面，设计时保留适当的加工余量即可，外圆与端面的过渡处采用圆角过渡，减少应力集中，避免机床频繁正反转、急停工况下的应力开裂问题。从安装边界来看，该零件的轴向厚度需要匹配主轴前端的安装空间，装配后零件端面与主轴轴肩的贴合度需要达到85%以上，采用涂色法检验时接触斑点均匀分布，避免因贴合不良导致的连接刚性下降。中心孔的直径与CA6140主轴前端轴颈尺寸完全匹配，装配时不需要额外修配即可实现精准定位，端面上连接孔的分布圆直径与标准三爪自定心卡盘、

　　四爪单动卡盘的安装孔位完全适配，可直接换装不同类型的通用夹具，不需要额外制作过渡连接盘。在实际应用场景中，该零件除了用于CA6140车床的主轴端夹具连接，也可适配同规格的其他卧式车床主轴改装场景，当需要安装专用拨盘、花盘等异型工装时，该连接盘可作为过渡基准件，将工装的安装接口转换为标准螺栓连接接口，降低专用工装的设计制作成本。设计过程中，零件的材质选用45号优质碳素结构钢，毛坯采用模锻成型，保证金属纤维流线沿零件圆周方向连续分布，提升零件的抗扭疲劳强度，粗加工后进行调质处理，硬度控制在HB220-250区间，获得良好的综合力学性能，精加工前对基准孔进行修研，保证孔的圆柱度误差不超过0.008mm，端面与孔轴线的垂直度误差不超过0.

　　01mm，避免装配后出现端面跳动超差问题。零件的动平衡性能也是设计时需要重点考量的指标，由于圆周方向的连接孔为均布结构，本身具备较好的对称平衡性，精加工后只需要进行简单的静平衡校验，即可满足车床最高转速下的回转平稳性要求，不需要额外去重处理。在日常维护场景中，该零件属于长期使用的基础连接件，只有在更换夹具、检修主轴时才会拆卸，设计时连接孔的孔径略大于螺栓直径，方便多次拆装后仍能顺利穿装螺栓，同时孔口处加工有倒角，避免螺栓穿装时刮伤螺纹，也能减少应力集中。零件的两个端面均为加工面，其中靠近主轴的端面为定位贴合面，表面粗糙度要求达到Ra1.6，外侧安装夹具的端面表面粗糙度要求达到Ra3.2，既保证定位精度，也控制加工成本。从受力角度分析，机床进行强力切削时，切削力通过夹具传递到该连接盘上，产生的扭矩通过端面摩擦力和螺栓的剪切力共同传递，因此设计时连接螺栓的数量和规格经过严格计算，在最大切削扭矩工况下，螺栓的安全系数不低于2.5，端面的摩擦力矩可承担60%以上的切削扭矩，降低螺栓的受力负荷，延长连接结构的使用寿命。
