压铸模用带安装法兰连接支座结构

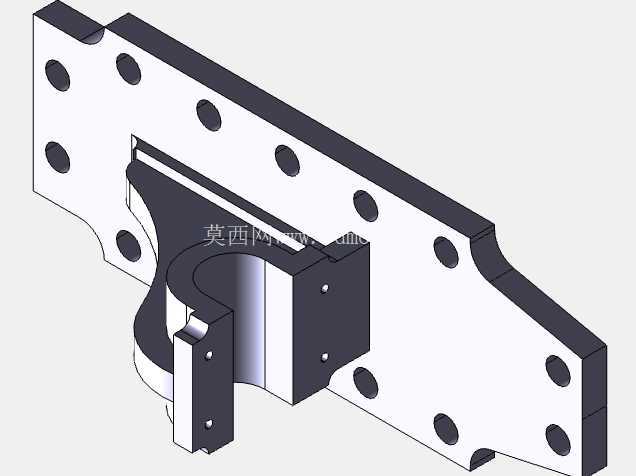

这套结构件主要应用于立式冷室压铸机的定模侧安装位，作为抽芯机构与模架本体之间的连接承载部件，日常生产中需要承受开合模过程的反复冲击载荷，以及抽芯动作带来的侧向剪切力，因此在结构设计阶段优先考虑了刚性与安装便利性的平衡。从实际使用场景来看，该支座直接通过法兰面的阵列通孔锁附在定模板的加工基准面上，不需要额外加装调整垫片，法兰面上的12个安装孔采用对称排布设计，孔位公差按照H7级精度配做，安装时可以直接对准模板上预先加工的螺纹孔，不需要现场配铰，能大幅减少模架装配的校调时间。

结构的核心功能是为圆弧抽芯滑块提供稳定的滑移导向支撑，支座中间的C型开口槽直接与抽芯滑块的圆柱导向段配合，槽内的两个侧压块通过内六角螺钉固定在支座本体上，压块与滑块导向面的配合间隙控制在0.02-0.03mm之间，既可以保证滑块抽芯动作顺畅无卡滞，又能避免压射过程中铝液窜入滑块配合间隙造成飞边。设计时特意将压块采用分体式结构，而不是与支座本体做成一体，主要是考虑到压铸生产过程中导向面容易出现磨损，分体压块磨损后可以直接更换，不需要整体拆卸支座，能大幅减少设备停机维护的时间。

从安装边界来看，法兰面的整体长度覆盖了定模板上抽芯机构的全部安装区域，法兰边缘做了15度的倒角处理，避免装配时与模板上的其他冷却管路、紧固件发生干涉。支座本体的厚度经过受力核算，在200吨锁模力的压铸工况下，最大变形量控制在0.015mm以内，完全满足压铸件的尺寸精度要求。C型开口的中心高度与模架上的抽芯中心高度完全对齐，装配时不需要额外调整中心高，只要将法兰面贴紧模板基准面锁紧紧固件即可完成定位。

设计过程中还特意在支座的非配合面做了减重槽处理，在不影响整体刚性的前提下，将零件整体重量降低了22%，既可以减少模架的整体负载，也能降低材料成本。法兰面上的安装孔全部做了沉头设计，螺钉锁入后沉头面与法兰面齐平，不会突出表面影响其他零部件的安装。两个侧压块上的固定螺钉采用内六角圆柱头螺钉，螺钉头部沉入压块表面1mm，避免滑块滑移时与螺钉头部发生摩擦。

在实际生产验证中，这套结构适配于铝合金壳体类压铸件的圆弧抽芯工序，比如汽车发动机的进气歧管壳体、电机端盖的侧凹结构成型，生产过程中抽芯动作重复定位精度可以稳定保持在0.02mm以内，连续生产15万模次后，导向面的磨损量不超过0.05mm，不需要更换压块就能继续满足生产精度要求。结构的所有棱边都做了R0.5的圆角处理，避免装配过程中划伤操作人员，也能减少应力集中，提升零件的疲劳强度，应对压铸生产过程中反复的冷热交变载荷，不会出现根部开裂的问题。
