CA6140车床用铰接式连接支座结构

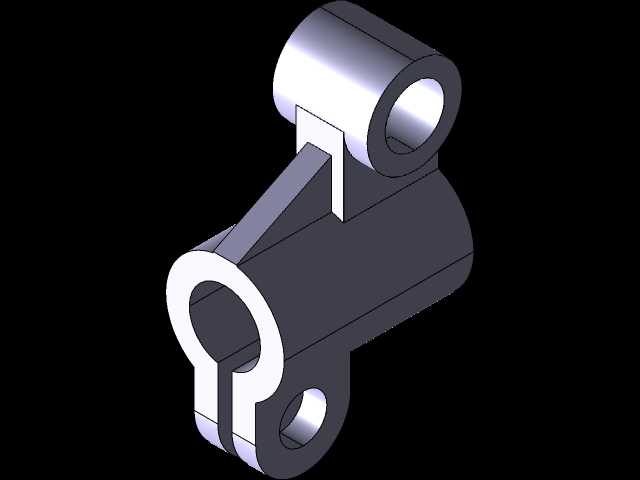

　　在普通卧式车床的进给传动与操作机构联动体系中，这类带双铰接孔的支撑支座属于核心传力连接构件，主要承担操作手柄与进给拨叉之间的运动传递、载荷承载功能，日常加工实训中常作为典型零件开展测绘、建模、工艺编制练习。从实际装机场景来看，该零件安装在CA6140车床溜板箱的外侧壁面，上方铰接孔与操作杆的摆臂相连，下方开口式铰接孔与进给换向拨叉的销轴配合，侧面的小孔用于安装弹簧定位销，限制销轴的轴向窜动，保证操作过程中力的传递无虚位、换向动作精准无卡滞。设计这类零件时，首先要匹配车床原有安装位的边界尺寸，上方圆柱筒的内孔直径需与操作摆臂的销轴外径保持H7/h6的间隙配合，保证摆臂转动灵活无旷量，筒身的壁厚要满足反复扳动操作下的抗扭强度，

　　避免长期使用后出现筒壁开裂变形。下方的开口式夹头结构是整个零件的设计核心，开口缝隙的宽度控制在1.5-2mm之间，既保证夹头具备足够的弹性变形量，能在销轴装入时产生适当的抱紧力，又不会因缝隙过宽导致夹头刚性不足，扳动操作时出现形变滞后。连接上下两个铰接部位的倾斜加强筋，并非随意设置的结构，其倾斜角度是根据操作摆臂的摆动行程、拨叉的直线运动轨迹换算得出，筋板的厚度取主体壁厚的1.2倍，在不额外增加零件整体重量的前提下，将上下铰接点的受力直接传导至安装基面，避免应力集中在筋板与筒体的连接拐角处。零件底部的安装平面需要与溜板箱的安装面完全贴合，平面度公差控制在0.02mm以内，保证安装后两个铰接孔的轴线与车床横向进给方向保持平行，

　　否则会出现操作扳动力矩过大、拨叉运动卡滞的问题。侧面的定位销孔与下方夹头的内孔保持垂直，销孔的位置要避开夹头的开口缝隙，防止销钉装入后阻碍夹头的弹性收缩。从建模练习的角度来看，这类零件涵盖了圆柱拉伸、切除、筋板生成、倒角、钻孔等多个常用建模特征，建模过程中需要重点关注各个特征的父子关系，尤其是加强筋与上下筒体的相贯线处理，要保证相贯处的过渡圆角连续顺滑，避免出现建模破面；同时要注意开口夹头的缝隙切除方向，需与夹头内孔的轴线保持平行，保证实际加工时铣削工序能一次走刀完成。实际生产中这类零件多采用45号钢模锻成型，毛坯经过正火处理后再进行机加工，两个铰接孔的内孔表面需要淬火处理，硬度达到HRC40-45，

　　提升销轴反复转动过程中的耐磨性能，延长零件的使用寿命。安装时需要先将下方夹头的开口稍微撑开，装入拨叉销轴后再拧紧侧面的定位螺钉，调整抱紧力到合适的程度，既要保证拨叉转动灵活，又不能出现轴向窜动，日常设备维护中需要定期在铰接孔内加注润滑脂，减少磨损带来的操作间隙。
