宽边沉底式陶瓷接液盛具结构设计

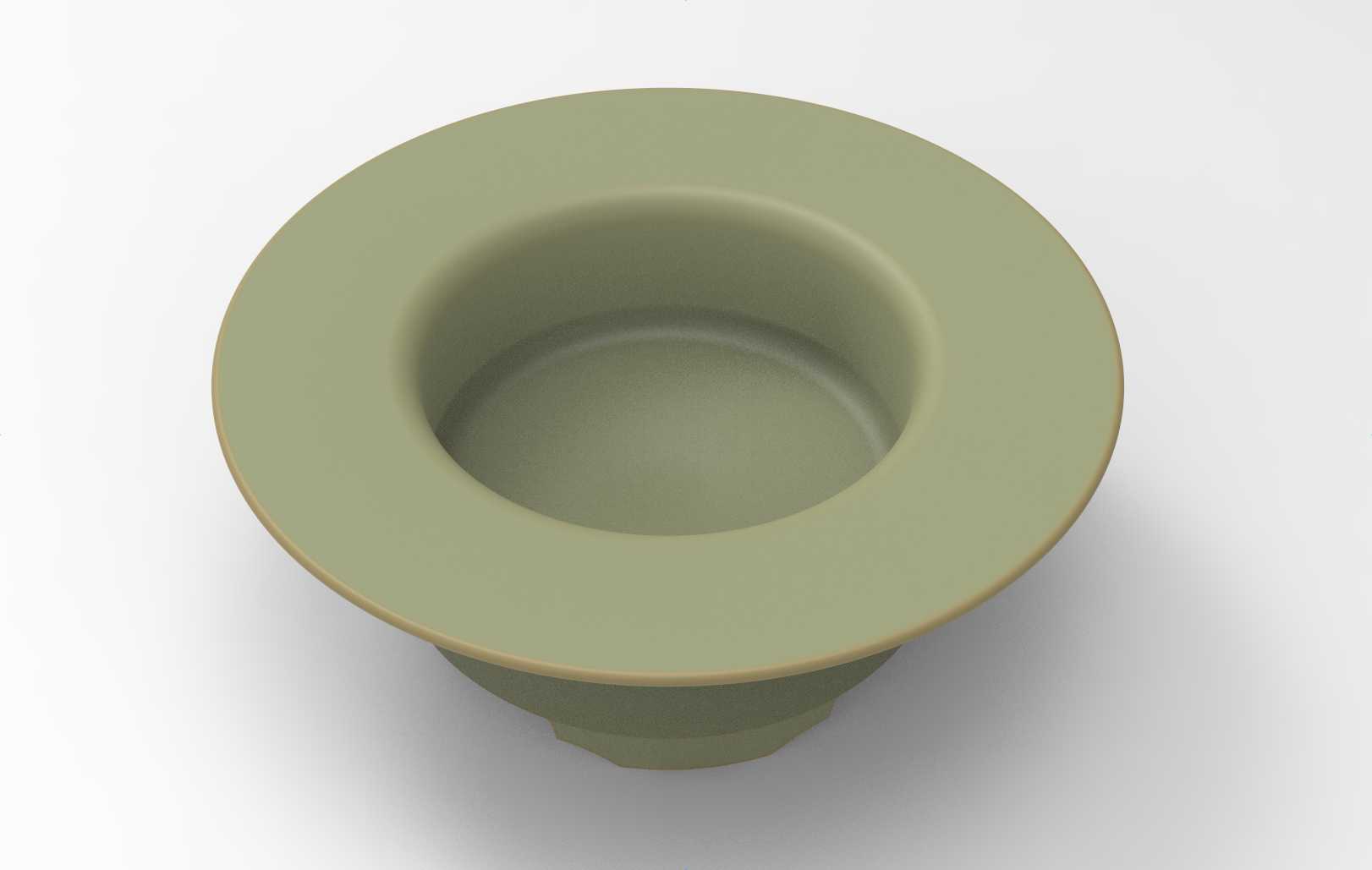

　　这款宽边沉底式陶瓷构件，最初是为机床加工区域的切削液临时接盛、小型工件淬火冷却承接场景开发的，在磨床、普通车床的工位旁，这类陶瓷盛具可以替代传统的金属接液盘，避免长期接触切削液、乳化液产生的锈蚀问题，同时陶瓷材质本身的高硬度特性，也能耐受加工过程中飞溅的金属切屑冲刷，不会像塑料接液盘那样被高温切屑烫出凹痕。从结构设计逻辑来看，构件采用宽外翻边的设计，并非单纯为了造型规整，外翻边的宽度经过实际工位适配，刚好可以搭在常见的机床工位操作台预留的圆形嵌槽边缘，不需要额外的紧固件固定，放置后即可保持稳定，取放清理时直接端起外翻边就能完成转移，避免触碰盛具内部残留的废液或者高温工件。沉底式的内腔设计，是考虑到盛接液体时的防溅需求，

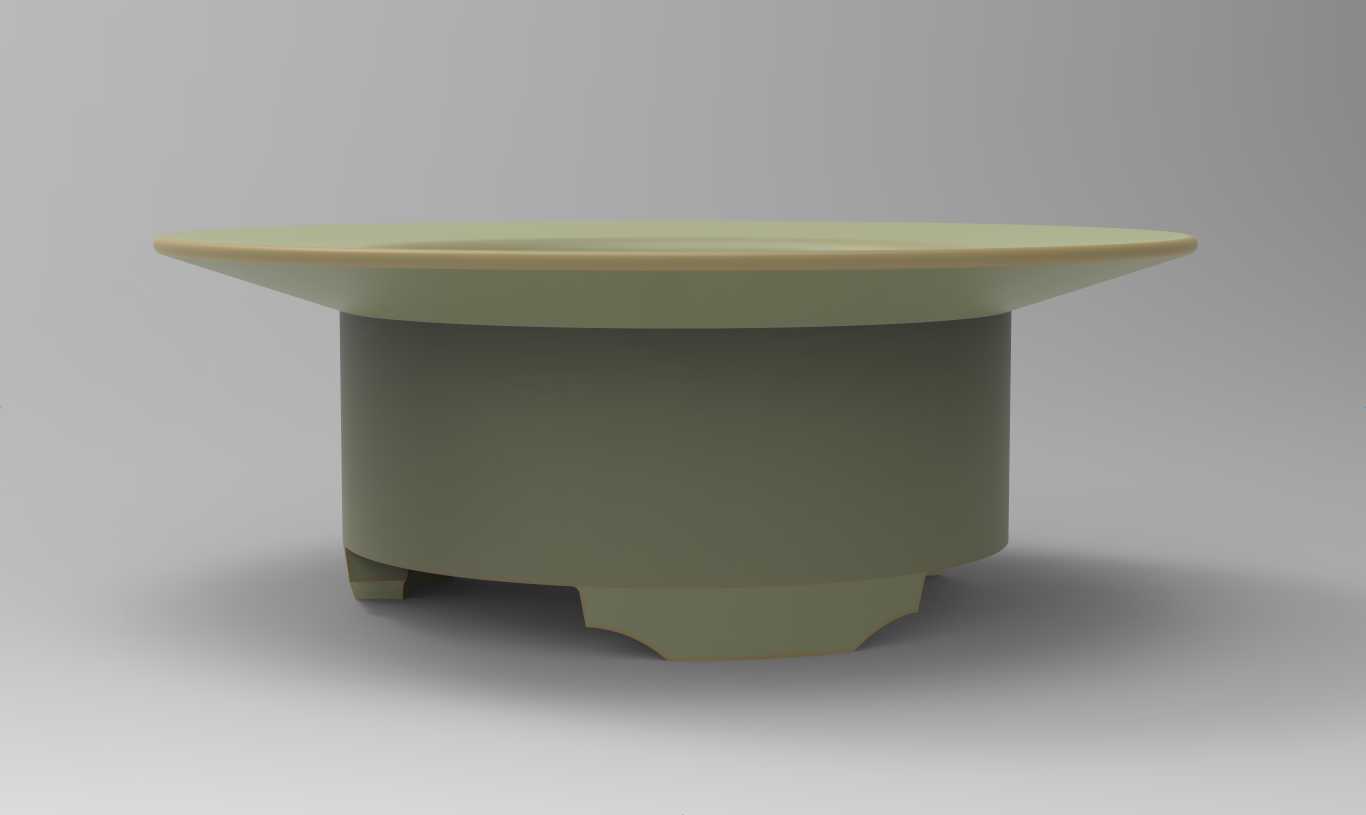

　　内腔深度与外翻边直径的比例经过反复调整，当液体从上方150mm高度滴落时，不会因为液滴冲击造成液体溅出盛具范围，同时底部的收窄结构，让盛具放置在平面上时，接触面积集中在底部中心区域，即使操作台表面有少量残留积液，也不会让盛具底部整体泡在积液中，减少底部脏污附着的概率。在实际建模过程中，陶瓷壁厚采用均匀等厚设计，整体壁厚控制在6mm，这个厚度既可以保证陶瓷烧结过程中不会因为壁厚差过大产生变形开裂，也能满足日常使用中的抗冲击需求，避免轻微磕碰就出现碎裂。外翻边的下边缘做了微小的圆角过渡，没有尖锐的棱边，一方面是避免操作人员端取时划伤手部，另一方面也能减少外翻边与操作台嵌槽接触位置的应力集中，长期放置受压不会出现边缘崩缺的问题。

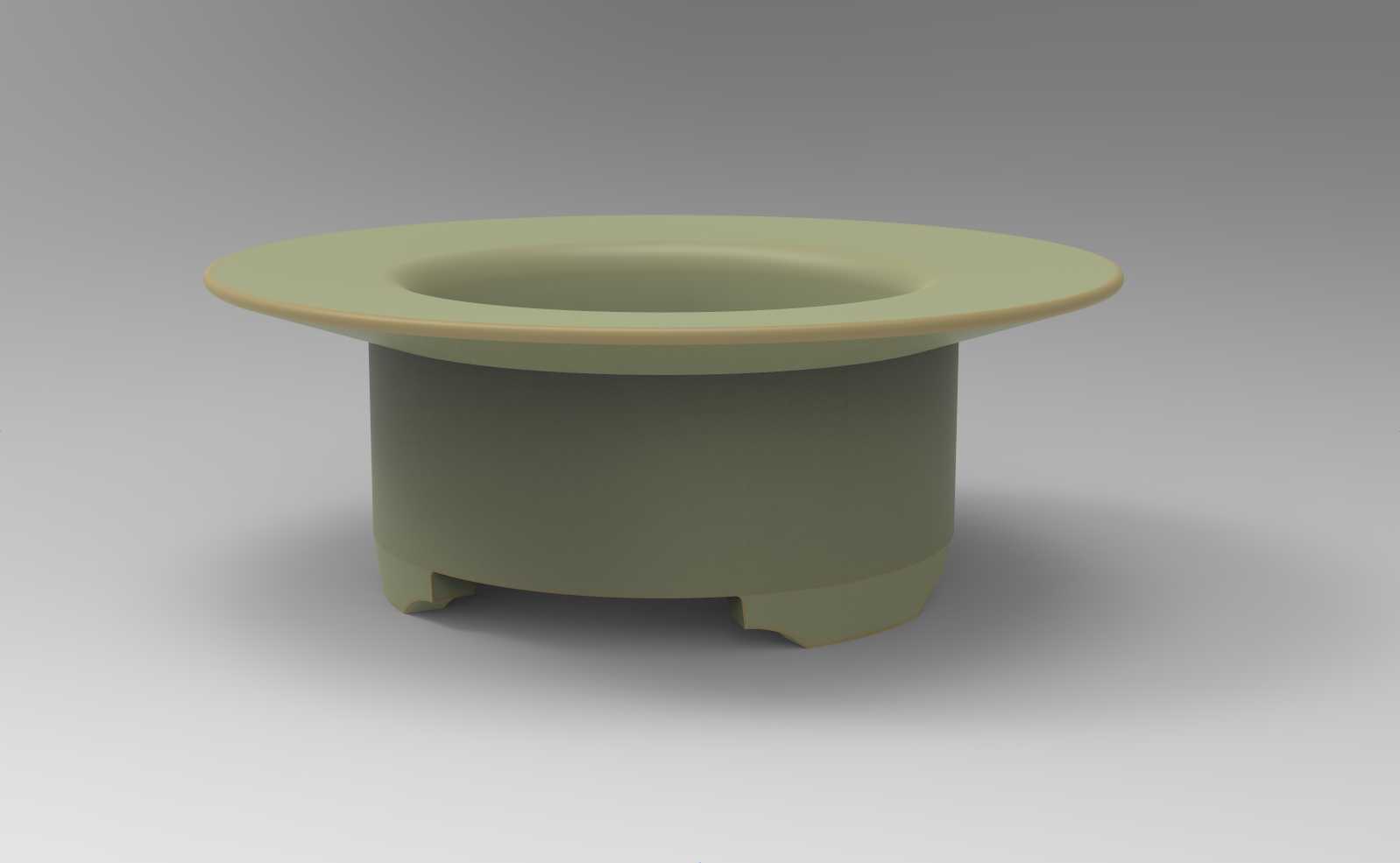

　　内腔的底部与侧壁过渡位置采用大圆角衔接，没有清洁死角，日常清理残留的切削液沉淀、金属碎屑时，用毛刷就能一次性清扫干净，不会像直角过渡的结构那样在夹角位置残留污垢。从安装边界尺寸来看，这款盛具的外翻边最大直径为180mm，适配操作台面上直径160mm-170mm的圆形嵌装孔，沉底部分的最大直径为120mm，嵌入嵌孔后不会与孔壁产生卡滞，整体高度为70mm，内腔有效盛接深度为55mm，额定盛液量约为500ml，完全满足单工位小型加工过程中的临时接液、小型零件冷却盛接需求。除了机床加工工位的使用场景，这类陶瓷盛具也可以用在实验室的小型试剂承接、自动化设备的废液临时收集位置，陶瓷材质本身的耐酸碱特性，让它可以承接弱腐蚀性的液体，

　　不会像金属构件那样被腐蚀产生杂质污染液体。建模过程中特意规避了陶瓷构件常见的应力集中结构，所有棱边都做了适配陶瓷工艺的圆角处理，没有突变的截面结构，不管是后续做3D打印的原型验证，还是开模做陶瓷烧结生产，都不需要额外调整结构就能直接适配工艺要求。另外，盛具的外表面做了亚光质感的面处理设计，不会因为灯光反射晃动作操作人员的视线，在机床工位的强光照明环境下，也能清晰观察内腔的液体液位和工件放置状态，避免因为反光看不清液位造成液体溢出。
