音符造型异形连接固定结构件

　　在日常非标工装与小型文创类机械装置的设计过程中，经常会遇到需要兼顾结构功能与外观造型的异形连接件设计，这类零件往往没有标准件可以直接选用，需要根据实际安装场景、受力需求、外观要求单独完成结构建模与参数校核。这次的音符造型结构件，最初的设计需求来自小型文创展示装置的支撑固定场景，这类场景下的零件不仅要承担基础的连接、支撑、定位功能，还要匹配整体装置的主题造型，不能采用常规的方形、圆形标准安装座，避免破坏整体展示的视觉协调性。

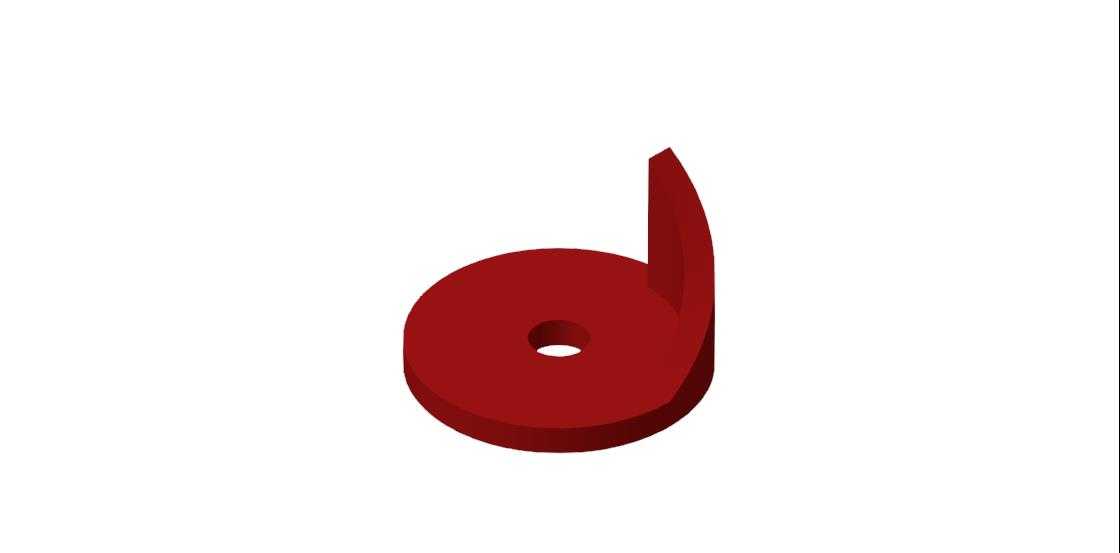

　　从结构功能层面来看，这个零件的主体承载部分是下方的圆盘形基座，基座中心预留了贯通的安装孔，这个孔的设计需要匹配常用的M6或者M8规格的紧固件，在实际安装时可以通过螺栓穿过中心孔，将整个零件固定在底部的安装基板或者设备台面上，中心孔的沉台深度做了适配设计，保证螺栓安装后头部不会突出零件表面，避免干涉上方搭载的展示部件或者装饰结构。圆盘基座的厚度经过受力校核，在承担上方竖直方向5kg以内的静载荷时，不会出现明显的形变，完全满足小型展示装置、桌面文创装置的承载需求。

　　从基座向上延伸的弧形立板是这个零件的造型核心，同时也承担着侧向定位与连接的功能，立板的曲面弧度完全匹配八分音符的视觉造型，曲面过渡处做了等壁厚设计，壁厚与圆盘基座的厚度保持一致，既避免了注塑或者3D打印加工时出现壁厚不均导致的缩痕、翘曲问题，也保证了立板自身的结构强度，在受到侧向轻微推力时不会出现断裂或者过度形变。立板与圆盘基座的衔接位置做了圆角过渡处理，圆角半径根据壁厚做了匹配，一方面可以减少加工时的应力集中，提升零件的抗疲劳性能，另一方面也让整体造型的线条更加流畅，符合文创类装置的外观要求。

　　在实际应用场景中，这类异形结构件除了用于文创展示装置的固定支撑，还可以适配小型桌面设备的装饰性支撑、主题类机械设备的外观标识固定、展会展示台的造型连接件等场景。设计过程中没有采用过于复杂的曲面结构，所有的曲面都可以通过常规的三维建模软件拉伸、旋转、扫掠命令完成，不需要复杂的曲面补面操作，后续不管是采用3D打印做小批量试制，还是采用注塑工艺开模量产，或者采用铝合金铣削做金属材质的定制件，都有比较好的工艺适配性，不会出现无法加工的倒扣或者极小特征。

　　关于安装边界的考量，圆盘基座的外径控制在常规安装座的通用尺寸范围内，安装时需要在底部基板预留对应直径的安装平面，平面的平面度公差控制在0.1mm以内，保证零件安装后不会出现倾斜。中心安装孔的位置度公差控制在0.05mm，保证与底部安装位的同轴度，避免安装后立板出现角度偏移，影响整体造型的视觉效果。立板的顶部没有设置额外的安装孔，实际使用时可以根据搭载部件的需求，在立板侧面加工对应的螺纹孔或者粘接位，适配不同的连接需求，这种预留设计也让这个零件的适配场景更加灵活，不需要修改主体结构就可以满足多种小型装置的连接需求。

　　从建模思路上来说，设计这类异形功能件的时候，首先要确定核心的功能尺寸，也就是中心安装孔的规格、基座的承载厚度、整体的安装高度，在保证这些核心功能尺寸满足使用要求的前提下，再去调整外轮廓的造型曲线，让造型贴合预设的音符形态，不能为了追求造型的相似度而随意缩减结构壁厚或者改变安装孔的位置，导致零件失去应有的结构强度与安装适配性。曲面绘制完成后，需要对所有的衔接位置做圆角处理，避免出现尖锐的棱角，一方面是提升使用时的安全性，避免划伤操作人员，另一方面也可以减少加工过程中的应力集中，提升零件的使用寿命。对于这类兼顾外观与功能的零件，建模时还要注意拔模角度的设置，如果后续需要采用注塑或者压铸工艺量产，所有的竖直面都要预留1到1.5度的拔模斜度，保证零件可以顺利从模具中脱出，不会出现粘模的问题。

　　在实际的选型使用过程中，如果是用于承重要求更高的场景，可以在不改变外轮廓造型的前提下，适当增加基座与立板的壁厚，或者更换强度更高的材料，比如将塑料材质更换为6061铝合金，通过铣削加工完成零件制作，就可以满足更高载荷的使用需求。如果是用于纯装饰性的场景，也可以适当降低壁厚，减少材料的使用，降低制作成本。整个零件的结构没有复杂的装配关系，属于单体式结构件，安装时只需要通过中心的紧固件完成固定即可，不需要额外的辅助连接件，安装维护都比较便捷，非常适合小批量定制类的装置使用。
