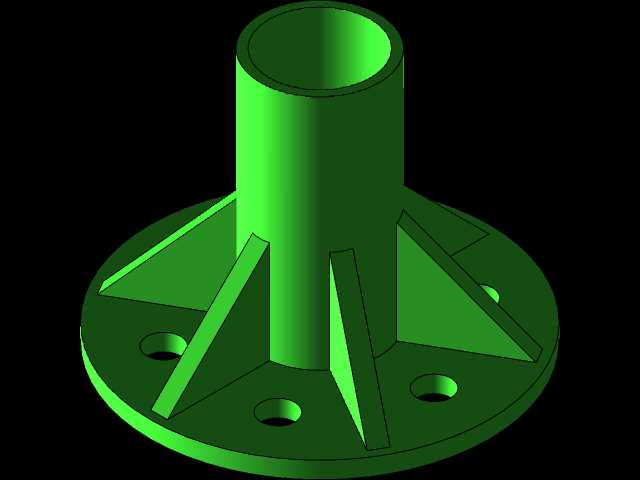

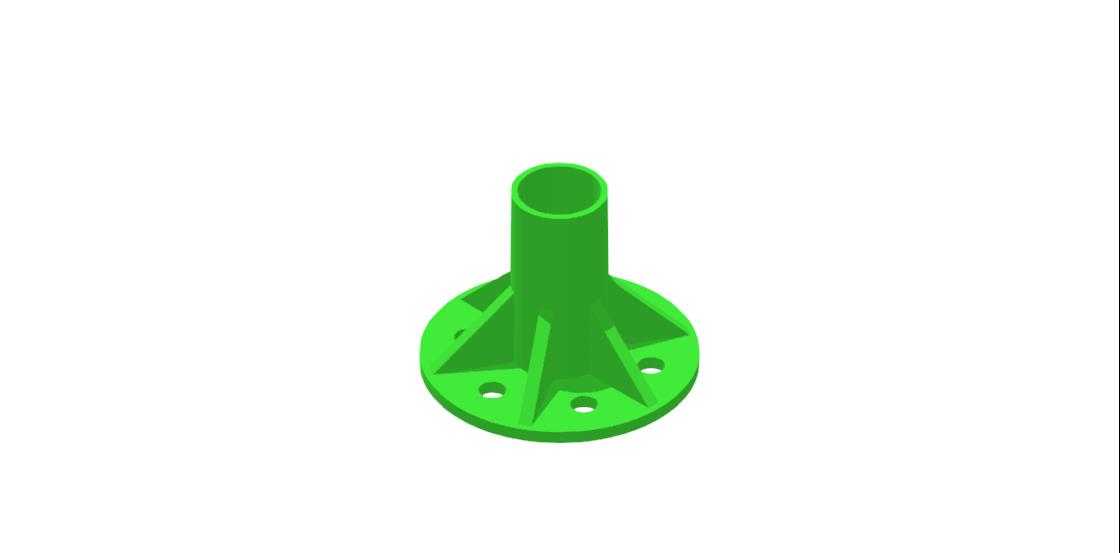

带加强筋法兰式圆管支撑连接基座

　　这类带三角加强筋的法兰式圆管支撑件，在中小型流体输送管路、轻型设备立式支撑场景中应用十分普遍，常见于车间压缩空气支路布设、小型储料罐出料口支撑、自动化设备气动管线固定工位，区别于普通无筋法兰管座，它的核心优势是在不额外增加整体壁厚的前提下，大幅提升基座与立管衔接位置的抗弯折、抗侧向冲击性能，避免管路受侧向载荷时出现焊缝开裂、基座变形的问题。

　　从结构设计逻辑来看，底部法兰盘采用等厚圆盘结构，沿圆周均匀布设四个贯通安装孔，孔位做了沉头处理，安装时内六角螺栓头可以完全没入沉孔内，不会突出法兰底面，保证基座安装后与安装面完全贴合，不会出现局部翘曲的问题；四个安装孔的中心圆直径经过匹配计算，适配常规的轻型负载安装孔距标准，既可以直接固定在型材工作台的T型槽上，也可以通过膨胀螺栓固定在水泥基础面，安装适配性较强。立管部分采用等径直圆管结构，内径与常规同规格流体输送管、轻型导向杆外径匹配，既可以作为流体管路的固定支撑座，让输送管直接插入立管内部通过顶丝或者焊接固定，也可以作为立式导向轴的支撑基座，搭配直线轴承实现轻型升降机构的导向支撑。

　　衔接法兰盘与立管的三角加强筋，沿立管圆周均匀分布，每道筋的侧边分别与立管外壁、法兰盘上表面完全贴合，筋板厚度与法兰盘厚度保持一致，避免壁厚差过大导致注塑或者铸造过程中出现缩孔、应力集中的问题；筋板的外边缘做了斜切过渡，没有尖锐直角，既可以降低安装过程中划伤操作人员的风险，也能减少应力集中点，在承受交变侧向载荷时不会出现筋板根部断裂的问题。

　　从安装边界尺寸来看，法兰盘的外径控制在常规手动工具可操作的范围内，安装时不需要预留过大的操作空间，四个安装孔的位置距离法兰外边缘有足够的安全距离，拧紧螺栓时不会出现法兰边缘崩裂的问题；立管的高度根据常规支撑需求设计，既可以保证插入管体后的配合长度足够，不会出现管体晃动的问题，也不会因为立管过高导致整体支撑重心上移，影响支撑稳定性。

　　实际选型使用时需要注意，这类支撑基座的额定负载主要由加强筋的数量、厚度以及法兰盘的材质决定，本次设计的结构适配轻型负载场景，若用于重载支撑场景，可在现有结构基础上增加筋板数量、加大法兰盘厚度，同时匹配更大规格的安装螺栓；安装时需要保证安装面的平面度公差在合理范围内，若安装面存在局部凸起，会导致法兰盘贴合不实，受载时容易出现局部应力过大导致法兰变形的问题。另外立管与法兰盘的衔接位置做了圆角过渡，避免直角衔接导致的应力集中，在承受竖向冲击载荷时，载荷可以通过圆角平滑传递到整个法兰盘上，不会在衔接位置出现应力断裂。

　　在三维建模过程中，这类结构优先采用草图拉伸+圆周阵列的方式实现，先绘制法兰盘的截面草图拉伸成实体，再绘制立管的截面拉伸至对应高度，之后绘制单道三角加强筋的草图拉伸成实体，通过圆周阵列命令均匀阵列所有筋板，最后对所有锐边做倒角、圆角处理，对安装孔做沉头特征处理；建模时需要特别注意筋板与立管、法兰盘的衔接位置要完全合并实体，不要出现缝隙或者重叠面，避免后续导入工程图或者做有限元分析时出现几何错误。做有限元受力校核时，可以重点关注筋板与立管衔接的根部位置，这个位置是整个结构的应力集中点，校核时施加对应方向的侧向载荷与竖向载荷，查看该位置的应力值是否低于材料的许用应力，若应力值过高可适当加大筋板与立管衔接处的圆角半径，分散集中应力。
